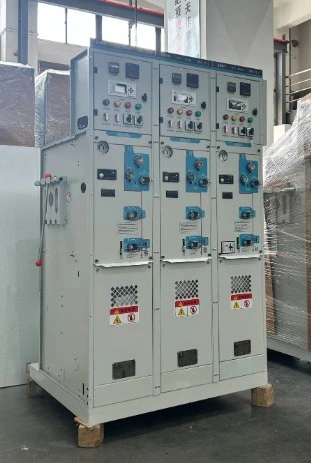

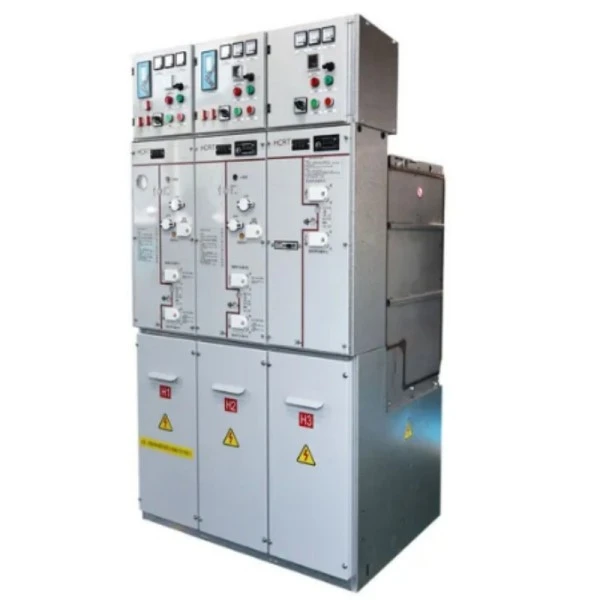

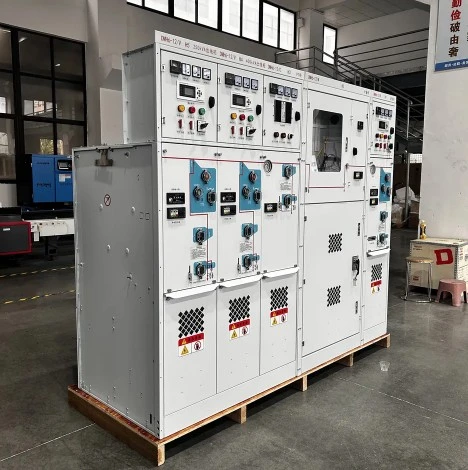

35kv میڈیم وولٹیج Sf6 سیل بند سوئچ گیئر

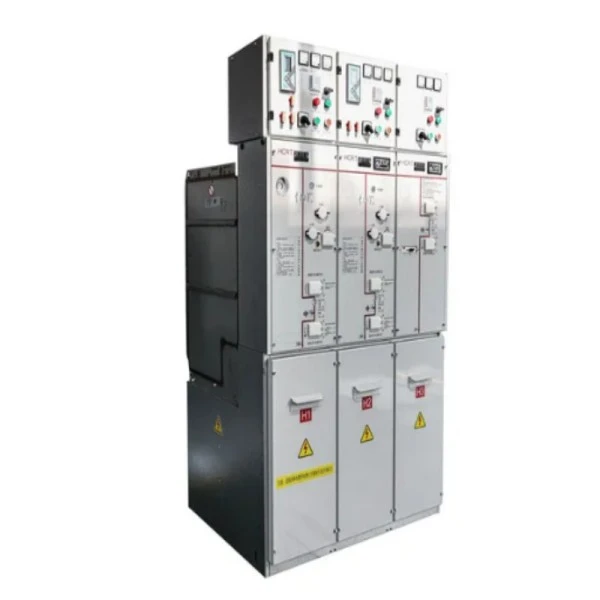

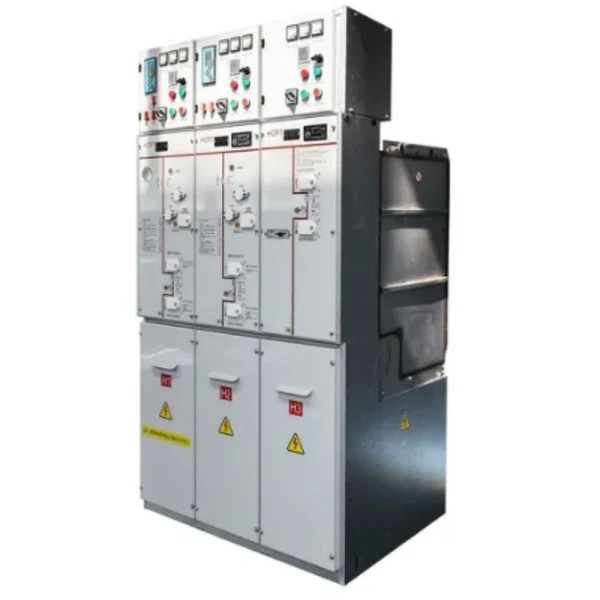

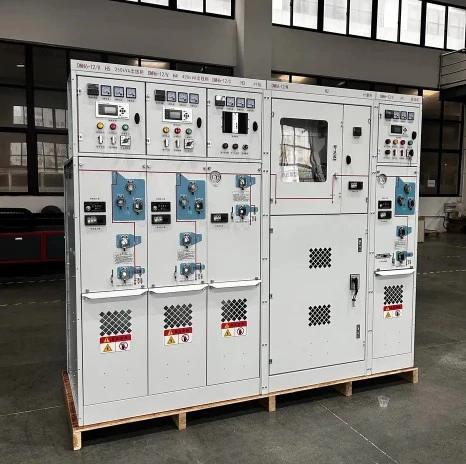

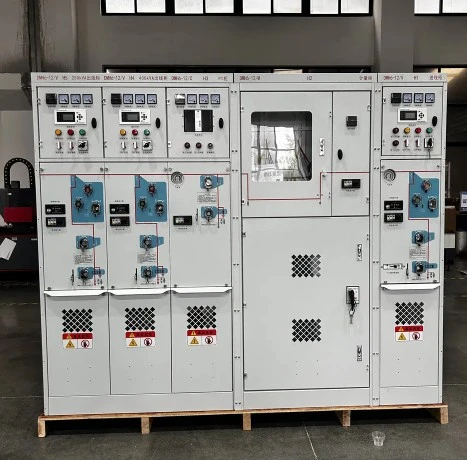

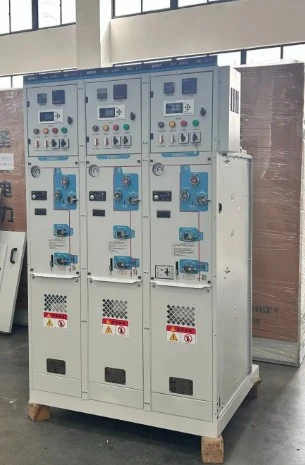

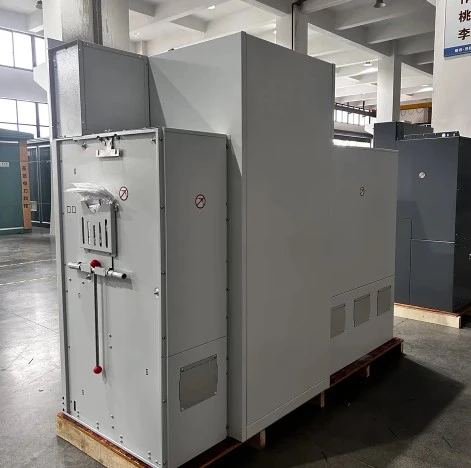

35kV میڈیم وولٹیج SF6 سیل بند سوئچ گیئر ایک فیکٹری سے اسمبل کیا گیا، دھات سے منسلک الیکٹریکل ڈیوائس ہے جو سلفر ہیکسا فلورائیڈ (SF6) گیس کو موصلیت اور قوس بجھانے والے میڈیم کے طور پر استعمال کرتا ہے۔ روایتی کھلے قسم کے سوئچ گیئر کے برعکس، تمام لائیو پرزے---بشمول سرکٹ بریکر، ڈس کنیکٹر، اور گراؤنڈنگ سوئچ---ایک کنٹرولڈ پریشر پر SF6 گیس سے بھرے سٹینلیس سٹیل کے ٹینک کے اندر ہرمیٹک طور پر بند ہیں۔

یہ کیا کر سکتا ہے؟

بنیادی طور پر، یہ 35kV میڈیم وولٹیج SF6 سیل بند سوئچ گیئر 35kV پاور نیٹ ورکس میں برقی توانائی حاصل کرنے، تقسیم کرنے اور کنٹرول کرنے کے لیے ذمہ دار ہے۔ یہ ٹرانسفارمرز، موٹرز، اور فیڈرز کو اوورلوڈز، شارٹ سرکٹس، اور عارضی اوور وولٹیجز سے بچاتا ہے۔ جب کوئی خرابی واقع ہوتی ہے، SF6 سرکٹ بریکر آرک کو ملی سیکنڈ کے اندر بجھا دیتا ہے، اس بات کو یقینی بناتا ہے کہ نیچے کی طرف آنے والے آلات کو کم سے کم نقصان پہنچے۔ مزید برآں، یہ ریموٹ سوئچنگ آپریشنز اور ریئل ٹائم اسٹیٹس مانیٹرنگ کو قابل بناتا ہے، جو اسے جدید سمارٹ گرڈز کا بنیادی جزو بناتا ہے۔ جوہر میں، یہ ایسے ایپلی کیشنز میں بھاری ہوا سے موصل سوئچ گیئر (AIS) کی جگہ لے لیتا ہے جہاں جگہ محدود ہو یا ماحولیاتی حالات شدید ہوں۔

مصنوعات کے فوائد

35kV میڈیم وولٹیج SF6 سیل بند سوئچ گیئر کا جائزہ لیتے وقت، Lugao Power کا حل پانچ بڑے فوائد کے ذریعے نمایاں ہوتا ہے:

1. انتہائی اعلی وشوسنییتا: چونکہ SF6 گیس اعلیٰ ڈائی الیکٹرک طاقت (ہوا سے تقریباً 3 گنا) فراہم کرتی ہے، اس لیے اندرونی اجزاء دھول، نمی، نمکین دھند اور آلودگی سے محفوظ ہیں۔ اس کے نتیجے میں ناکامی کی شرح انتہائی کم ہوتی ہے — جو دس سال کے آپریشن میں 0.1% سے بھی کم ہے۔

2. کومپیکٹ فوٹ پرنٹ: سیل شدہ ڈیزائن فیز ٹو فیز اور فیز ٹو گراؤنڈ کلیئرنس کو کافی حد تک کم کرتا ہے۔ AIS کے لیے 3.5m² کے مقابلے میں ایک عام Lugao 35kV SF6 رِنگ مین یونٹ صرف 1.2m² فی فیڈر پر قابض ہے۔ یہ یوٹیلیٹیز اور صنعتی پلانٹس کو موجودہ عمارت کے نقشوں کے اندر دوبارہ تیار کرنے یا توسیع کرنے کی اجازت دیتا ہے۔

3. دیکھ بھال سے پاک آپریشن: چونکہ تمام حرکت پذیر پرزے خشک، سیل بند SF6 ماحول میں کام کرتے ہیں، اس لیے باقاعدہ صفائی، رابطہ ایڈجسٹمنٹ، یا موصلیت مزاحمت کی جانچ کی ضرورت نہیں ہے۔ صرف تجویز کردہ چیک ہر چھ ماہ میں ایک بار گیس پریشر گیج کی ریڈنگ ہے۔ 20 سال کی سروس لائف میں، اس سے آپریشنل اخراجات میں 70% تک کی بچت ہوتی ہے۔

4. عملے کے لیے بہتر حفاظت: دھات سے بند، ویلڈڈ ٹینک کو 50kA/1s تک اندرونی آرک فالٹ کنٹینمنٹ (IAC) کے لیے درجہ بندی کیا گیا ہے۔ اندرونی خرابی کے تحت بھی، پریشر ریلیف والو گرم گیسوں کو ایک محفوظ ایگزاسٹ ڈکٹ کی طرف لے جاتا ہے — کبھی بھی آپریٹر کی طرف نہیں۔ تمام انٹرلاک IEC 62271-200 کی تعمیل کرتے ہیں۔

5. ہر موسم کی کارکردگی: الپائن سب اسٹیشنوں میں -40°C سے لے کر صحرائی شمسی فارموں میں +55°C تک، یہ 35kV درمیانے وولٹیج کا SF6 سیل بند سوئچ گیئر بغیر کسی ڈیریٹنگ کے کام کرتا ہے۔ دیوار کے اندر ٹریس ہیٹنگ یا ایئر کنڈیشنگ کی ضرورت نہیں ہے۔

مصنوعات کی خصوصیات

● Lugao Power کا 35kV میڈیم وولٹیج SF6 سیل بند سوئچ گیئر درج ذیل مخصوص تکنیکی خصوصیات کو شامل کرتا ہے:

1. ویلڈڈ سٹینلیس سٹیل ٹینک: 3 ملی میٹر موٹا، 316 ایل گریڈ، ہیلیم لیک کا تجربہ 0.1 فیصد سے کم فی سال۔ کوئی گسکیٹ یا O-Rings ماحول کے سامنے نہیں ہے۔

2. تھری پوزیشن سوئچ: انٹیگریٹڈ لوڈ بریک سوئچ، ڈس کنیکٹر، اور گراؤنڈنگ سوئچ ایک میکانزم میں۔ مکینیکل انٹر لاک غلط ترتیب کی کارروائیوں کو روکتا ہے۔

3. SF6 پریشر گیج (درجہ حرارت معاوضہ): محیطی درجہ حرارت سے قطع نظر صحیح پریشر ریڈنگ فراہم کرتا ہے۔ گرین زون = 0.12–0.14 MPa (مطلق)۔ ریموٹ مانیٹرنگ کے لیے کم پریشر الارم کے رابطے دستیاب ہیں۔

4. ویکیوم سرکٹ بریکر کا آپشن: فیڈر کے تحفظ کے لیے، SF6 بیرونی موصلیت کے ساتھ ایک بلٹ ان ویکیوم انٹرپٹر ویکیوم کی اعلی توڑنے کی صلاحیت کو SF6 کی موصلیت کی طاقت کے ساتھ جوڑتا ہے۔ شرح شدہ شارٹ سرکٹ بریکنگ کرنٹ: 31.5kA۔

5. کیبل کمپارٹمنٹ: بڑا، ہٹنے والا فرنٹ کور کیبل لگ انسٹالیشن کے لیے آسان رسائی کی اجازت دیتا ہے۔ 500mm² تک سنگل کور کاپر یا ایلومینیم کیبلز کے لیے موزوں ہے۔

6. میگنیٹک یا اسپرنگ ایکچو ایٹر: میگنیٹک ایکچوایٹر (100,000 مکینیکل آپریشنز کے لیے) یا ذخیرہ شدہ انرجی اسپرنگ میکانزم (لاگت کے لحاظ سے حساس منصوبوں کے لیے) کے طور پر دستیاب ہے۔

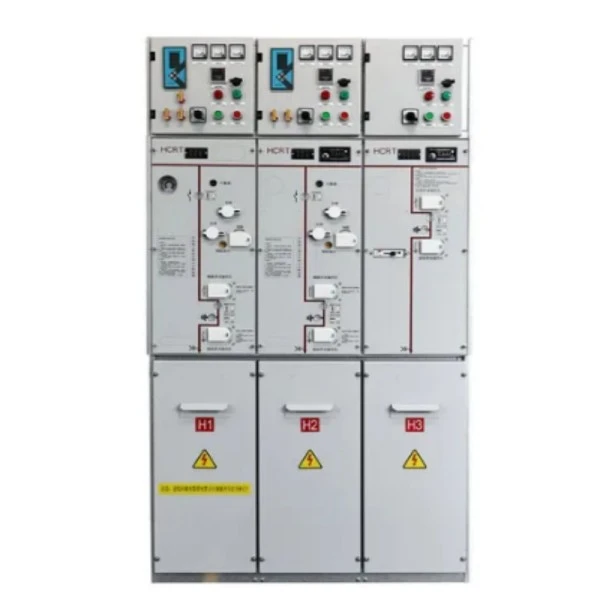

7. فرنٹ پینل مِمک بس: سوئچ پوزیشن، ارتھنگ سٹیٹس اور SF6 پریشر کے لیے ایل ای ڈی انڈیکیٹرز کے ساتھ ایک واضح، کندہ شدہ ایک لائن ڈایاگرام۔

8. معاون رابطے: 6NO + 6NC، 220V DC کے لیے ریٹیڈ، مین شافٹ سے براہ راست چلایا جاتا ہے (پھسلنے کے لیے کوئی کیمرے نہیں)۔

پروڈکٹ کی درخواست

35kV میڈیم وولٹیج SF6 سیل بند سوئچ گیئر کی استعداد اسے درج ذیل ایپلی کیشنز کے لیے موزوں بناتی ہے:

1. ونڈ فارمز: ہر ٹربائن کے ٹاور بیس میں یا آف شور پلیٹ فارم کلیکٹر رِنگز میں استعمال ہوتا ہے۔ کمپن، نمک کے سپرے، اور محدود جگہوں کو برداشت کرتا ہے۔

2. سولر پی وی پاور پلانٹس: کمبینر باکس آؤٹ پٹس اور اسٹیپ اپ ٹرانسفارمر پرائمری سائیڈ پر نصب ہیں۔ سیل شدہ ڈیزائن صحرائی ماحول میں دھول کے داخل ہونے کو روکتا ہے۔

3. صنعتی سب اسٹیشن: اسٹیل ملز، سیمنٹ پلانٹس، اور پیٹرو کیمیکل سہولیات جہاں مسلسل پیداوار کے لیے زیادہ وقت درکار ہوتا ہے۔ SF6 سوئچ گیئر بڑی موٹروں (3MW–10MW) اور آرک فرنس کو فیڈ کرتا ہے۔

4. ڈیٹا سینٹرز: بیک اپ جنریٹرز اور UPS سسٹمز کو قابل اعتماد 35kV آنے والی سپلائی فراہم کرتا ہے۔ اس کا کمپیکٹ سائز IT ریکوں کے لیے مزید فرش کی جگہ چھوڑتا ہے۔

5. ریلوے ٹریکشن سب سٹیشن: 27.5kV یا 35kV سسٹمز پر برقی ریلوے کے لیے۔ دیSF6 سوئچ گیئربار بار سوئچنگ کو ہینڈل کرتا ہے (5,000 آپریشنز / سال تک) بغیر رابطے کے لباس کے۔

6. زیر زمین سب سٹیشن: شہر کے مراکز یا تجارتی کمپلیکس میں جہاں زمین ممنوعہ طور پر مہنگی ہے۔ سوئچ گیئر کو 2.5m-اونچی والٹ کے اندر دو درجوں میں اسٹیک کیا جا سکتا ہے۔

7. یوٹیلیٹی سیکنڈری ڈسٹری بیوشن: 35kV لوپ سے رہائشی بلاکس یا چھوٹے صنعتی پارکوں کو کھانا کھلانے کے لیے رِنگ مین یونٹ (RMU) کے طور پر۔

معیارات جن کی ہم تعمیل کرتے ہیں۔

Lugao Power کا 35kV میڈیم وولٹیج SF6 سیل بند سوئچ گیئر کو بین الاقوامی اور صنعتی معیارات کے مطابق ڈیزائن اور تیار کیا گیا ہے تاکہ حفاظت، بھروسے اور طویل سروس لائف کو یقینی بنایا جا سکے۔

پیداوار کی تفصیلات

Lugao Power کے 35kV میڈیم وولٹیج SF6 سیل بند سوئچ گیئر کا ہر یونٹ مینوفیکچرنگ کے سخت مراحل سے گزرتا ہے:

● ٹینک فیبریکیشن: لیزر کٹ 316L سٹینلیس سٹیل پلیٹوں کو ایک جگ میں روبوٹ ویلڈ کیا جاتا ہے۔ تمام ویلڈز کا معائنہ ڈائی پینیٹرینٹ اور پن ہولز کے لیے ایکس رے سے کیا جاتا ہے۔ اس کے بعد ہر ٹینک کو 0.3 MPa (2*آپریٹنگ پریشر) پر 24 گھنٹے تک پریشر ٹیسٹ کیا جاتا ہے۔

● سطح کا علاج: باہر کا حصہ فاسفیٹڈ اور RAL 7035 ایپوکسی پالئیےسٹر پاؤڈر (کم از کم 80μm موٹائی) کے ساتھ لیپت ہے۔ نمک سپرے مزاحمت: 1,000 گھنٹے.

● SF6 گیس پروسیسنگ: تمام اندرونی اجزاء (بشنگ، کانٹیکٹس، ایکچویٹرز) کی اسمبلی کے بعد، ٹینک کو <10 Pa پر خالی کر دیا جاتا ہے۔ پھر SF6 گیس 99.97% خالص 0.12 MPa پر بھر جاتی ہے۔ اوس پوائنٹ کی تصدیق <-50°C پر ہوتی ہے۔

● مکینیکل اینڈیورنس ٹیسٹ: ہر آپریٹنگ میکانزم کو فائنل اسمبلی سے پہلے ٹیسٹ بینچ پر 500 بار (کھلی/بند/زمین) پر سائیکل کیا جاتا ہے۔

● ہائی وولٹیج ٹیسٹ: 70kV/1min پاور فریکوئنسی وولٹیج (خشک) اور 110kV/1.2/50μs بجلی کے تسلسل کا ٹیسٹ۔

● جزوی خارج ہونے والے مادہ کی پیمائش: 1.1× ریٹیڈ وولٹیج (38.5kV) پر 5pC سے کم۔ وائیڈ بینڈ PD ڈیٹیکٹر سے ماپا جاتا ہے۔

● رساو کا پتہ لگانا: ایک سنففر پروب (ہالوجن ڈیٹیکٹر) ہر ویلڈ سیون اور بشنگ فلینج کو اسکین کرتا ہے۔ رساو کی شرح کی ضمانت <0.1% فی سال۔

● ٹریس ایبلٹی: ہر سوئچ گیئر کو ایک منفرد QR کوڈ ملتا ہے۔ QR کوڈ فیکٹری ٹیسٹ رپورٹ سے منسلک ہوتا ہے جس میں پریشر ٹیسٹ کروز، PD لیولز، اور گیس بھرنے کی تاریخ شامل ہے۔

SF6 مہربند سوئچ گیئر بمقابلہ ایئر انسولیٹڈ سوئچ گیئر (AIS)

اکثر پوچھے گئے سوالات (FAQ)

Q1: 35kV میڈیم وولٹیج SF6 سیل بند سوئچ گیئر کو کتنی بار ری فل کرنے کی ضرورت ہے؟

A: عام حالات میں، رساو کی شرح ہر سال 0.1 فیصد سے کم ہے۔ 0.12 MPa ابتدائی بھرنے پر، الارم کی حد (0.10 MPa) تک گرنے میں 20 سال لگیں گے۔ ہم ہر 6 ماہ بعد پریشر گیج چیک کرنے کی تجویز کرتے ہیں۔ عام طور پر ایک سال کی وارنٹی مدت کے اندر دوبارہ بھرنے کی ضرورت نہیں ہے جب تک کہ مہر کی ناکامی نہ ہو۔

Q2: کیا SF6 گیس ماحولیاتی طور پر نقصان دہ ہے؟ اور کیا Lugao متبادل پیش کرتا ہے؟

A: SF6 میں گلوبل وارمنگ کی اعلی صلاحیت ہے (GWP = 23,500)۔ تاہم، Lugao کا 35kV میڈیم وولٹیج SF6 سیل بند سوئچ گیئر فی یونٹ 2kg سے کم استعمال کرتا ہے، اور ہمارے سیل بند ٹینک کا ڈیزائن عملاً اخراج کو ختم کرتا ہے۔ گرین گیس کی ضرورت والے منصوبوں کے لیے، ہم ایک اختیاری "گرین گیس" (C5-FK) 99% کم GWP کے ساتھ بھرنے کی پیشکش کرتے ہیں، اگرچہ قدرے کم موصلیت کی درجہ بندی پر۔

Q3: یہ کر سکتے ہیں؟سوئچ گیئرکسی اضافی دیوار کے بغیر باہر استعمال کیا جائے؟

A: جی ہاں، 35kV میڈیم وولٹیج SF6 سیل بند سوئچ گیئر خود سیل شدہ ٹینک کے لیے IP67 اور کم وولٹیج والے کمپارٹمنٹ کے لیے IP4X ہے۔ تاہم، براہ راست آؤٹ ڈور انسٹالیشن کے لیے، ہم "ویدر پروف ہڈ" آپشن کو آرڈر کرنے کی تجویز کرتے ہیں (پورے کیوبیکل میں IP54 ریٹنگ شامل کرتا ہے)۔ بصورت دیگر، اسے بنیادی کیوسک یا سب اسٹیشن کی عمارت کے اندر انسٹال کریں۔

Q4: کیا ایک سال کی وارنٹی SF6 گیس کا احاطہ کرتی ہے؟

A: ہاں، اگر وارنٹی مدت کے دوران (صابن کے بلبلے یا ڈیٹیکٹر ٹیسٹ کے ذریعے) لیک ہونے کی تصدیق ہو جاتی ہے، تو Lugao ایک متبادل گیس سلنڈر فراہم کرے گا اور فٹنگ کو بغیر کسی چارج کے دوبارہ سیل کرے گا۔ تاہم، اگر رساو کا نتیجہ جسمانی نقصان سے ہوتا ہے (مثال کے طور پر، ایک فورک لفٹ ٹینک سے ٹکراتی ہے)، تو مرمت قابل بل ہے۔

Q5: کیا میں اس سوئچ گیئر پر ریموٹ SCADA انٹرفیس کو دوبارہ تیار کر سکتا ہوں؟

A: تمام یونٹس معیاری 6NO+6NC معاون رابطوں کے ساتھ آتے ہیں جو RTU یا PLC سے کنکشن کے لیے تیار ہیں۔ جدید نگرانی کے لیے، ہم Modbus RTU (RS485) یا IEC 61850 (ایتھرنیٹ) آؤٹ پٹس کے ساتھ ایک اختیاری پلگ ان ماڈیول پیش کرتے ہیں، جو حقیقی وقت میں SF6 پریشر، سوئچ پوزیشن، اور آپریشن کاؤنٹر ڈیٹا فراہم کرتے ہیں۔
