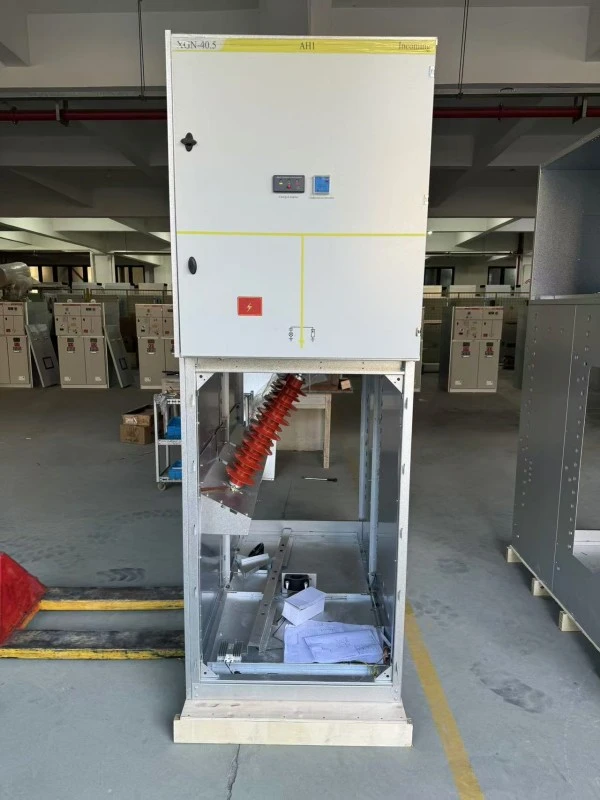

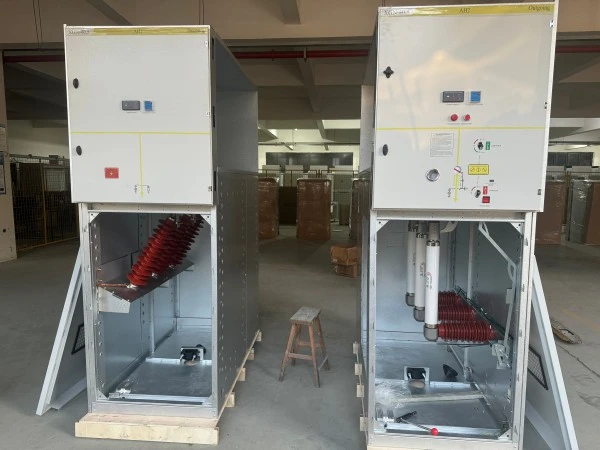

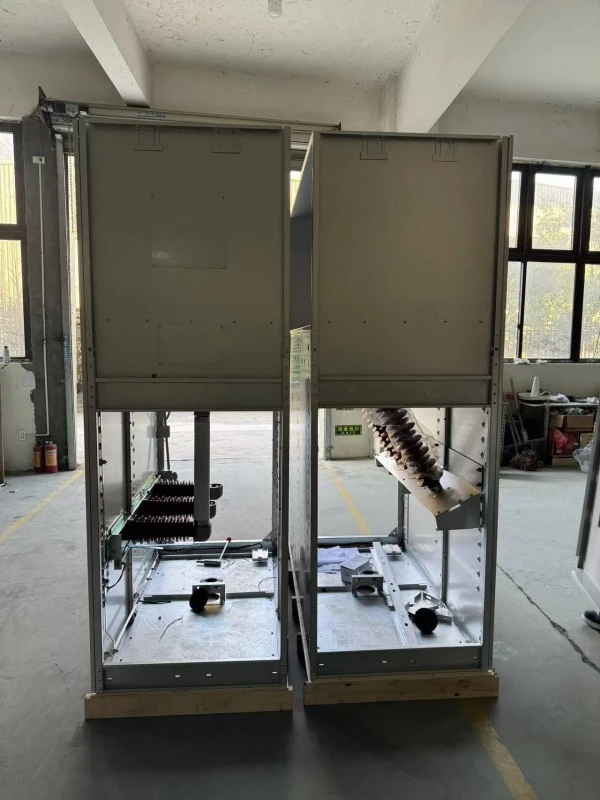

ماحول دوست گیس کی موصلیت RMU

ماحول دوست گیس کی موصلیت RMU (رنگ مین یونٹ) ایک فیکٹری سے اسمبلڈ، سیل بند، دھات سے منسلک میڈیم وولٹیج سوئچ گیئر (24kV تک) ہے جو خالص SF6 کی بجائے ماحول دوست گیس کے مرکب کو اپنے بنیادی موصلیت اور آرک بجھانے والے میڈیم کے طور پر استعمال کرتا ہے۔ روایتی SF6 RMUs کے برعکس جن میں گلوبل وارمنگ کی اعلی صلاحیت (GWP = 23,500) ہے، SF₆ کا GWP تقریباً 24,300 EU حوالہ کے اعداد و شمار کے مطابق ہے۔ Lugao Power's Eco-RMU یا تو مصنوعی ہوا، N₂/SF₆ مرکب (10% SF6 سے کم کے ساتھ)، یا fluoroketone-based (C5-FK) گیس استعمال کرتا ہے۔ یہ گیسیں غیر زہریلی، غیر آتش گیر ہیں، اور خالص SF6 کے لیے 23,500 کے مقابلے میں 1 (مصنوعی ہوا کے لیے) یا 600 (C5-FK کے لیے) سے کم GWP رکھتی ہیں۔

مصنوعات کے فوائد

کیوں منتخب کریںلوگاؤ پاورکا ایکو گیس RMU SF6 متبادلات پر؟

مصنوعات کی خصوصیات

تکنیکی وضاحتوں کے ساتھ خصوصیت کی فہرست

پیداوار کی تفصیلات

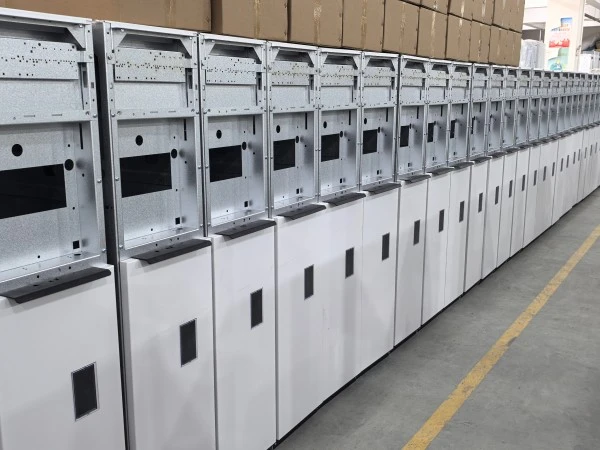

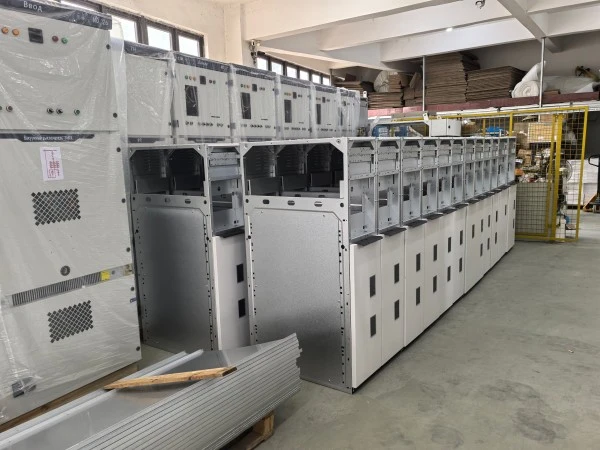

Lugao پاور کیسے Eco-Gas RMU تیار کرتی ہے۔

ہر ماحول دوست گیس انسولیشن RMU ہماری ISO 9001:2021 اور ISO 14001 تصدیق شدہ سہولت وینزو، چین میں تیار کی جاتی ہے۔ مینوفیکچرنگ کے عمل کو خاص طور پر ایکو گیس ہینڈلنگ کے لیے موافق بنایا گیا ہے – جو SF6 پروڈکشن لائنوں سے مختلف ہے۔

مرحلہ وار پیداواری عمل

1. ٹینک کی تعمیر

● 3mm سٹینلیس سٹیل (AISI 304) – لیزر کٹ، روبوٹک مڑا، خودکار MIG عمل کے ذریعے ویلڈیڈ۔

● 100% ہیلیم لیک کا پتہ لگانا: ٹینک ویکیوم چیمبر میں ڈوبا ہوا ہے۔ ہیلیم سپرے ٹیسٹ - لیک کی شرح <1×10⁻⁶ mbar·L/s (IEC کی ضرورت سے 20x سخت)۔

2. اجزاء اسمبلی

● کلین روم (کلاس 100,000) میں تین پوزیشن والے سوئچ میکانزم کو جمع کیا گیا۔

● تانبے سے سلور چڑھایا (15μm موٹائی) - کم رابطے کی مزاحمت کو یقینی بناتا ہے (<30μΩ)۔

● شٹر میکانزم – سٹینلیس سٹیل، کیم سے چلنے والا۔

3. ویکیوم پروسیسنگ

● ٹینک کو 8 گھنٹے کے لیے ویکیوم (<10 Pa) کے تحت 80°C پر گرم کیا جاتا ہے – نمی کو ہٹاتا ہے (ہدف <10ppm)۔

● اندرونی گاڑھا ہونے اور ڈائی الیکٹرک خرابی کو روکتا ہے۔

4. ایکو گیس بھرنا

● گیس کا مرکب وقف شدہ مکسنگ اسٹیشن میں تیار کیا گیا ہے (درستگی ±1%)۔

● C5-FK مرکب کے لیے: C5-FK (fluoroketone) + CO₂ + O₂ (ٹریس)۔

● فل پریشر: 0.04 MPa رشتہ دار 20°C پر۔

● ہر ٹینک گیس کمپوزیشن لیبل کے ساتھ سیریل نمبر والا۔

5. حتمی برقی جانچ

● پاور فریکوئنسی برداشت: 42kV/1 منٹ (12kV یونٹس)۔

● بجلی کا تسلسل: 75kV چوٹی (1.2/50μs)۔

● جزوی ڈسچارج: <5pC 1.2Ur پر (12kV = 14.4kV ٹیسٹ وولٹیج)۔

● رابطہ مزاحمتی پیمائش: ٹیسٹ سرٹیفکیٹ پر ریکارڈ کیا گیا۔

● مکینیکل آپریشن ٹیسٹ: 50 کھلے/بند چکر – گیس کے دباؤ میں کوئی تبدیلی نہیں۔

6. انٹر لاک کی تصدیق

● تمام مکینیکل انٹرلاکس کا گیج پنوں سے تجربہ کیا گیا - قوت کی پیمائش ریکارڈ کی گئی۔

7. پیکجنگ

● گیس سے بھرا یونٹ والو پر ٹرانسپورٹ کیپ کے ساتھ سیل کیا گیا ہے۔

● پریشر گیج فوم کور کے ساتھ محفوظ ہے۔

کوالٹی کنٹرول سنگ میل

فروخت کے بعد سروس اور وارنٹی

وارنٹی مدت:

کمیشن کی تاریخ سے 12 ماہ یا شپمنٹ کی تاریخ سے 18 ماہ (جو بھی پہلے ہوتا ہے)۔

وارنٹی کے تحت احاطہ کرتا ہے:

1. تمام مکینیکل پرزے (سوئچ میکانزم، انٹرلاکس، ارتھ سوئچ، انڈیکیٹرز)

2. گیس ٹینک کی سالمیت (مینوفیکچرنگ کی خرابی کی وجہ سے رساو)

3. بنیادی اور ثانوی رابطے

4. ایکو گیس کی ساخت (اگر فیکٹری فل سرٹیفکیٹ سے ہٹ جائے)

5. پریشر گیج اور کثافت مانیٹر

احاطہ نہیں کیا گیا:

1. غلط اسٹوریج یا انسٹالیشن سے نقصان (مثلاً، یونٹ کو گرانا)

2. جارحانہ ماحول کی وجہ سے بیرونی سنکنرن (مثال کے طور پر، کیمیکل پلانٹ)

3. فطرت کے اعمال (زلزلہ، سیلاب، بجلی)

4. استعمال کی اشیاء (فیوز، اشارے لیمپ، بیٹریاں)

اکثر پوچھے گئے سوالات

Q1: ماحول دوست گیس کی موصلیت RMU میں بالکل کون سی گیس استعمال ہوتی ہے؟

A: Lugao Power دو اختیارات پیش کرتا ہے:

● آپشن A (معیشت): N₂ + 10% SF₆ مرکب – GWP ≈ 2,350 (اب بھی خالص SF₆ سے 90% کم)۔

● آپشن B (گرین پریمیم): C5-FK (fluoroketone) + CO₂ + O₂ - GWP <600، کوئی PFAS نہیں، اعلی-GWP SF₆ موصلیت گیسوں پر انحصار کم کرنے کے خواہاں منصوبوں کے لیے موزوں۔

دونوں غیر زہریلے، غیر آتش گیر، اور IEC 62271-200 سے منظور شدہ ہیں۔

Q2: کیا گیس کی کارکردگی SF6 جیسی ہے؟

A: جی ہاں، اسی آپریٹنگ پریشر (0.04-0.05 MPa) پر، ڈائی الیکٹرک طاقت اور آرک بجھانے کی صلاحیت برابر ہے۔ ہمارا ماحول دوست RMU اسی قسم کے ٹیسٹ پاس کرتا ہے جیسا کہ SF6 یونٹس: 42kV برداشت کرنے والا، 20kA شارٹ سرکٹ بنانا، اور 50 مکینیکل آپریشنز۔

Q3: اگر گیس لیک ہو جائے تو کیا ہوتا ہے؟ کیا یہ کارکنوں کے لیے خطرناک ہے؟

A: ایکو گیس غیر زہریلی ہے (ایس ایف 6 کے برعکس جو آرسنگ کے تحت زہریلی ضمنی مصنوعات پیدا کر سکتی ہے)۔ تاہم، محدود جگہوں میں بڑے رساو آکسیجن کو بے گھر کر سکتے ہیں۔ Lugao Power کے RMU میں کم دباؤ کا الارم شامل ہے۔ اگر متحرک ہو جائے تو داخلے سے پہلے کمرے کو ہوادار کر دیں۔ گیس خود کم مقدار میں سانس لینے کے لیے محفوظ ہے (CO₂ آگ بجھانے والے مادہ کی طرح)۔

Q4: اگر ضرورت ہو تو کیا میں مقامی طور پر گیس کو دوبارہ بھر سکتا ہوں؟

A: ٹینک کو زندگی بھر کے لیے سیل کر دیا گیا ہے---آپ کو عام حالات میں کبھی بھی دوبارہ بھرنے کی ضرورت نہیں ہونی چاہیے (لیک کی شرح <0.1% فی سال)۔ تاہم، اگر والو کو نقصان پہنچتا ہے، تو Lugao Power بالکل گیس کے مرکب کے ساتھ ری فل کٹس فراہم کرتا ہے۔ ہم مقامی SF6 استعمال کرنے کی سفارش نہیں کرتے ہیں – جو ماحولیاتی مقصد کو نقصان پہنچائے گا۔

Q5: کیا آپ کا ماحول دوست گیس کی موصلیت کا RMU SF6 سے زیادہ مہنگا ہے؟

A: گیس کے مرکب اور وقف شدہ پیداوار لائن کی وجہ سے ابتدائی خریداری کی لاگت تقریباً 8-12% زیادہ ہے۔ تاہم:

1. آپ مستقبل میں SF6 کی بازیابی کے اخراجات سے بچتے ہیں۔

2. آپ گرین بلڈنگ ٹیکس مراعات کے لیے اہل ہیں (مثال کے طور پر، سنگاپور، EU میں)۔

3. بہت سی یوٹیلیٹیز اب SF6 فری سوئچ گیئر کے لیے اپنے پروکیورمنٹ اسکورنگ میں پریمیم ادا کرتی ہیں۔

4. 20 سال سے زیادہ کا لائف سائیکل، Lugao کا Eco-RMU لاگت کے لحاظ سے غیر جانبدار یا سستا ہے۔

Q6: اس RMU کے پاس کون سے سرٹیفیکیشن ہیں؟

A: مکمل IEC 62271-200 قسم کے ٹیسٹ (KEMA مصدقہ)۔ اضافی:

● ISO 14001 (ماحولیاتی انتظام کی تیاری)

● CE مارکنگ

● چینی GB/T 3906

Q7: کیا میں موجودہ SF6 RMU پینل کو ایکو گیس کے ساتھ دوبارہ تیار کر سکتا ہوں؟

A: نہیں، گیس ہینڈلنگ سسٹم، سیل اور پریشر سیٹنگز مختلف ہیں۔ تاہم، Lugao Power'sگیس سے موصل RMUسب سے معیاری SF6 RMUs کے طور پر ایک ہی بیرونی طول و عرض اور بس بار کی جگہ ہے۔ یہ سول ورکس کے بغیر "ڈراپ ان" متبادل کی اجازت دیتا ہے۔

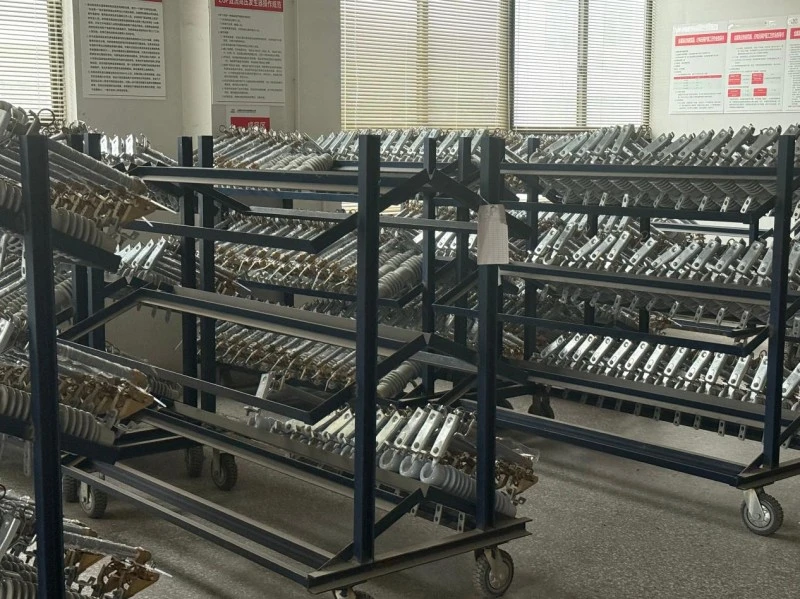

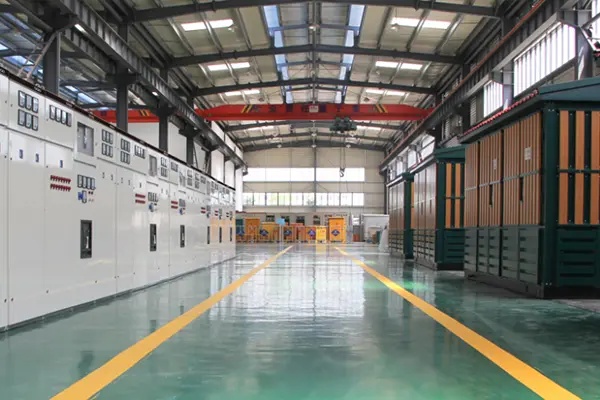

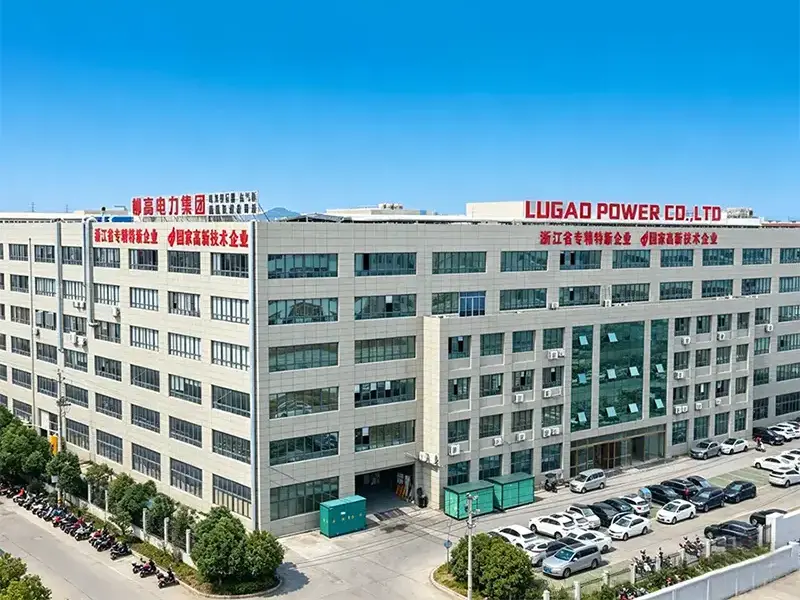

لوگاؤ فیکٹری
