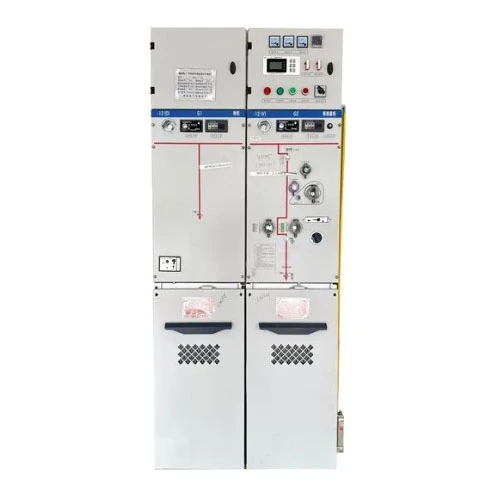

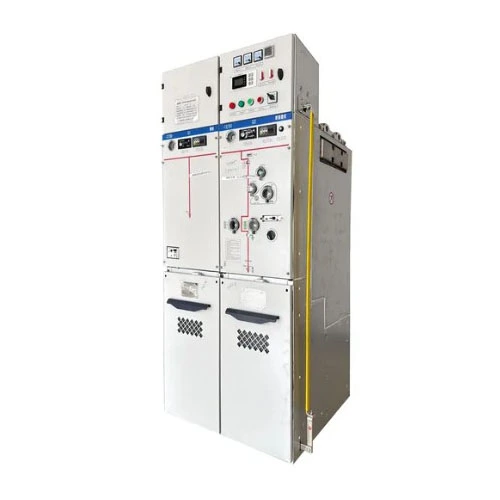

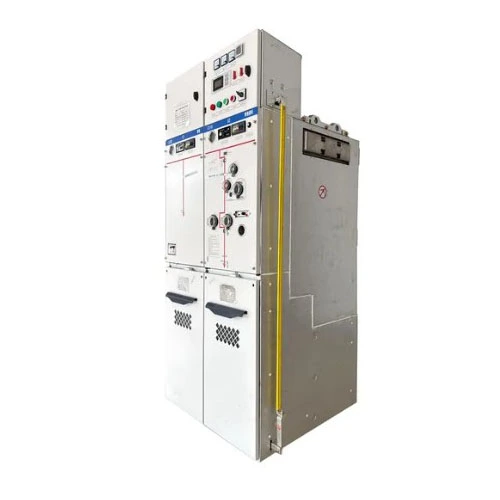

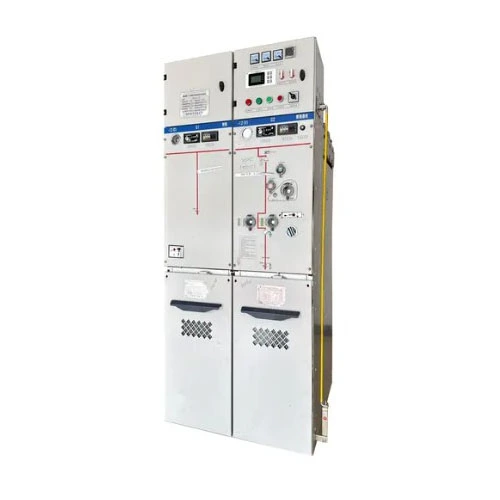

SF6 گیس موصل کومپیکٹ RMU دھاتی منسلک سوئچ گیئر

SF6 گیس انسولیٹڈ کومپیکٹ RMU دھات سے منسلک سوئچ گیئر ایک مکمل پاور ڈسٹری بیوشن یونٹ ہے جو ہائی وولٹیج سوئچنگ ڈیوائسز، بس بارز، گراؤنڈنگ سوئچز، اور دیگر بنیادی اجزاء کو مکمل طور پر ایک سٹینلیس سٹیل گیس ٹینک کے اندر بند کر دیتا ہے جو SF6 گیس سے بھرا ہوا ہوتا ہے۔

یہ پروڈکٹ بنیادی طور پر 12kV/24kV پاور سسٹمز میں استعمال ہوتی ہے۔رنگ مین یونٹ (RMU)ایپلی کیشنز یا ٹرمینل پاور ڈسٹری بیوشن۔

یہ کیا کر سکتا ہے؟

سیدھے الفاظ میں، یہ بجلی کی تقسیم، سوئچنگ، تحفظ اور کنٹرول کو قابل بناتا ہے۔ مخصوص افعال میں شامل ہیں:

1. لوڈ کرنٹ بنانا اور توڑنا - نارمل لائن سوئچنگ۔

2. شارٹ سرکٹ کرنٹ بنانا اور توڑنا - فیوز یا سرکٹ بریکرز کے ساتھ مل کر، ٹرانسفارمرز اور لائنوں کی حفاظت کے لیے فالٹس کے دوران سرکٹ کو جلدی سے کاٹ دیں۔

3. الگ تھلگ اور گراؤنڈنگ - دیکھ بھال کے عملے کی حفاظت کو یقینی بنانے کے لیے ایک مرئی منقطع نقطہ اور گراؤنڈنگ فنکشن فراہم کرتا ہے۔

4. کیبل کنکشن اور تحفظ - آنے والے/جانے والے یونٹ کے طور پر کام کرتا ہے، کیبل لائنوں کے لیے اوور کرنٹ اور شارٹ سرکٹ تحفظ فراہم کرتا ہے۔

اس کی مکمل طور پر مہر بند تعمیر کی بدولت، یہ پروڈکٹ خاص طور پر سخت ماحول کے لیے موزوں ہے (مثلاً، اونچائی، نمی، نمک کا چھڑکاؤ، بھاری دھول) یا زمین سے تنگ جگہوں (مثلاً، تجارتی مراکز، رہائشی احاطے، ونڈ فارمز)۔ یہ روایتی ایئر انسولیٹڈ رنگ مین یونٹس کا ایک مثالی متبادل ہے۔

پروڈکٹ پیرامیٹر (تفصیلات)

SF6 گیس انسولیٹڈ کمپیکٹ RMU میٹل انکلوزڈ سوئچ گیئر کے معیاری تکنیکی پیرامیٹرز درج ذیل ہیںلوگاؤ پاور Co., Ltd.:

پروڈکٹ کی خصوصیت اور درخواست (سوال و جواب کی شکل)

Q1: اس SF6 گیس انسولیٹڈ کمپیکٹ RMU میٹل انکلوزڈ سوئچ گیئر کی سب سے بڑی خصوصیت کیا ہے؟

A: سب سے بڑی خصوصیت انتہائی کمپیکٹ پن اور مکمل طور پر موصل ڈیزائن ہے۔ روایتی ہوا سے موصل شدہ RMUs کے مقابلے میں، ہماری پروڈکٹ اعلیٰ برقی کارکردگی کو برقرار رکھتے ہوئے حجم کو تقریباً 70% کم کرتی ہے۔ تمام ہائی وولٹیج لائیو پارٹس سٹینلیس سٹیل کے گیس ٹینک کے اندر مکمل طور پر بند ہیں، جو بیرونی گاڑھا ہونے، آلودگی یا چھوٹے جانوروں سے متاثر نہیں ہوتے --- حقیقی معنوں میں 30 سال کی بحالی سے پاک آپریشن حاصل کرتے ہیں۔ مزید برآں، ہماری SF6 انسولیٹڈ رِنگ مین یونٹ ایک ماڈیولر ڈیزائن کی خصوصیت رکھتا ہے، جو صارف کی ضروریات کے مطابق آنے والے/جانے والے یونٹس، میٹرنگ یونٹس، PT یونٹس وغیرہ کے لچکدار امتزاج کی اجازت دیتا ہے۔

Q2: سخت ماحول میں یہ کتنا قابل اعتماد ہے؟

A: انتہائی قابل اعتماد۔ گیس ٹینک کو لیزر ویلڈنگ اور ہیلیم لیک کا پتہ لگانے کا استعمال کرتے ہوئے تیار کیا گیا ہے، جس میں سالانہ رساو کی شرح 0.1% سے کم ہے، طویل مدتی SF6 گیس پریشر کے استحکام کو یقینی بناتا ہے۔ یہاں تک کہ -40°C انتہائی سردی یا +55°C زیادہ درجہ حرارت، یا 3000 میٹر تک کی اونچائی پر، ہماری پروڈکٹ اپنی درجہ بند موصلیت کی سطح کو برقرار رکھتی ہے۔ بہت سے صارفین نے اس کومپیکٹ RMU سوئچ گیئر کو ساحلی ونڈ فارمز اور بارودی سرنگوں میں نصب کیا ہے، جہاں یہ برسوں سے بغیر کسی موصلیت کے فلیش اوور کے واقعات کے کام کر رہا ہے۔

Q3: مصنوعات میں کیا حفاظتی ڈیزائن ہیں؟

A: حفاظت ہماری اولین ترجیح ہے۔ پروڈکٹ میں "پانچ روک تھام" انٹر لاک سسٹم (غلط سرکٹ بریکر آپریشن کو روکتا ہے، بوجھ کے نیچے آئیسولیٹر کو سوئچ کرنے سے روکتا ہے، لائیو ہونے پر گراؤنڈنگ سوئچ کو بند کرنے سے روکتا ہے، گراؤنڈ بند ہونے سے توانائی پیدا کرنے سے روکتا ہے، اور لائیو کمپارٹمنٹس میں داخل ہونے سے روکتا ہے)۔ مزید برآں، گیس ٹینک میں IAC AFLR 20kA/1s کی اندرونی آرک فالٹ ریٹنگ ہے، جس میں پریشر ریلیف چینلز آرک انرجی کو دیوار کے باہر محفوظ جگہ پر لے جاتے ہیں۔ آپریشن پینل پر ایک آبزرویشن ونڈو آئسولیشن گیپ کی حیثیت کا واضح نظارہ فراہم کرتی ہے۔

Q4: یہ کن مخصوص ایپلیکیشن کے منظرناموں کے لیے موزوں ہے؟

A: ہماری مصنوعات کو درج ذیل منظرناموں میں بڑے پیمانے پر استعمال کیا جاتا ہے:

● شہری رہائشی کمپلیکس، تجارتی عمارات---سب سٹیشنوں میں اہم آنے والے اور تقسیم کرنے والے یونٹ کے طور پر، فرش کی جگہ کی بچت۔

● ونڈ فارمز، فوٹو وولٹک پاور سٹیشن--- کمپیکٹ سب سٹیشنوں کے اندر RMU یونٹ کے طور پر، درجہ حرارت کے تغیرات کو برداشت کرتے ہوئے۔

● صنعتی پارکس، کارخانے---چھوٹے اور درمیانے درجے کے ٹرانسفارمرز کی حفاظت، روایتی ڈراپ آؤٹ فیوز کو تبدیل کرنا۔

● سب ویز، سرنگیں، ہوائی اڈے---اعلی قابل اعتماد پاور سپلائی نوڈس جن میں ناکامی کی شرح کم ہوتی ہے۔

● ڈیٹا سینٹرز---سپلائی کے تسلسل کے لیے انتہائی اعلی تقاضوں کے ساتھ A-سطح کا بوجھ، آٹومیشن کے ساتھ خودکار اسٹینڈ بائی پاور ٹرانسفر کو فعال کرنا۔

● بارودی سرنگیں، بندرگاہیں---دھول بھرے، مرطوب ماحول جہاں مکمل طور پر سیل بند تعمیر ایک واضح فائدہ ہے۔

چاہے آپ کو SF6 گیس انسولیٹڈ کمپیکٹ RMU میٹل انکلوزڈ سوئچ گیئر کے ایک یا سینکڑوں یونٹس کی ضرورت ہو، ہم معیاری یا حسب ضرورت حل فراہم کر سکتے ہیں۔

پیداوار کی تفصیلات (مقابلوں پر فائدے)

تفصیلی موازنہ: Lugao Power بمقابلہ عام برانڈز

ہمارے بنیادی فرق کرنے والے فوائد:

1. صحیح معنوں میں "مینٹیننس فری": عام برانڈز مینٹیننس سے پاک ہونے کا دعویٰ کرتے ہیں لیکن گیس کے رساو کی سالانہ شرح 1% سے زیادہ ہے، ہر 3-5 سال بعد ری فلنگ کی ضرورت ہوتی ہے۔لوگاؤ پاورسالانہ رساو کی شرح ≤0.1% کے ساتھ ڈبل سیل رنگ + دھاتی ہارڈ سیل ڈھانچہ استعمال کرتا ہے - ڈیزائن کی زندگی کے اندر ری فلنگ کی ضرورت نہیں ہے۔

2. انتہائی ماحول کی موافقت: ہماری پروڈکٹ نے -45°C کم درجہ حرارت اور +60°C اعلی درجہ حرارت کی قسم کے ٹیسٹ، اور 720-گھنٹے سالٹ سپرے ٹیسٹنگ (عام = 96 گھنٹے) - ساحلی اور الپائن علاقوں کے لیے موزوں ہے۔

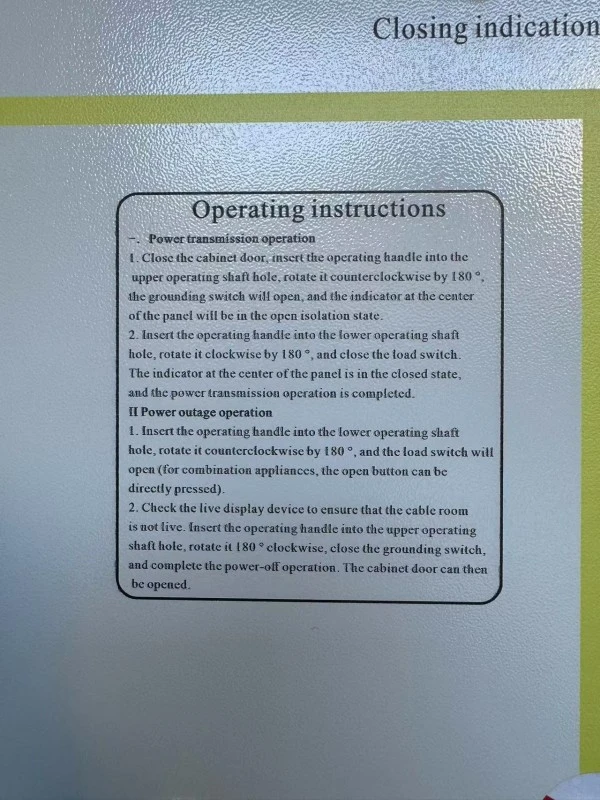

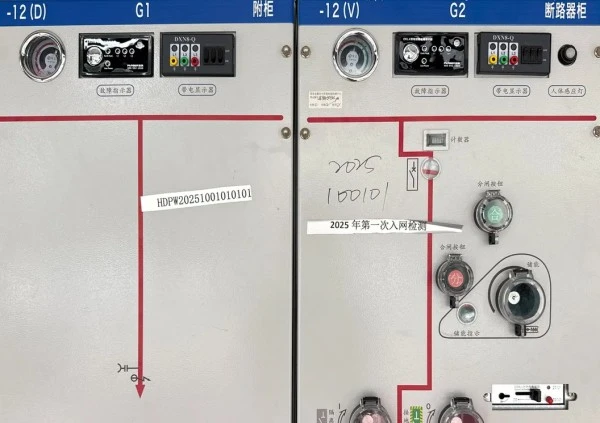

3. صارف دوست آپریشن: سوئچ پوزیشنز، گراؤنڈنگ اسٹیٹس، اور کھلی/بند حالتیں سبھی پینل پر کلر کوڈڈ ہیں، اور آپریٹنگ ہینڈل غلط کام کو روکنے کے لیے زبردست فیڈ بیک فراہم کرتا ہے۔

4. اعلی شارٹ سرکٹ برداشت کرنے کی صلاحیت: سٹینڈرڈ کے لیے 20kA/3s کی ضرورت ہوتی ہے۔ ہم 25kA/3s کے مارجن اور 63kA کی چوٹی کے ساتھ ڈیزائن کرتے ہیں --- صنعت کی اوسط سے 15% زیادہ۔

اکثر پوچھے گئے سوالات (FAQ)

Q1: کیا اس SF6 گیس میں موجود SF6 گیس انسولیٹڈ کمپیکٹ RMU دھات سے منسلک سوئچ گیئر ماحول دوست ہے؟ کیا اسے بعد میں مرحلہ وار ختم کیا جائے گا؟

A: فی الحال، SF6 بہترین موصل گیس ہے، لیکن ہم نے پہلے ہی ماحول دوست ورژن (C4 یا خشک ہوا) تیار کر لیے ہیں۔ آپ جس یونٹ کو خریدتے ہیں اس کا گیس ٹینک انتہائی اچھی طرح سے بند ہے، جس میں 30 سال کے دوران کم سے کم رساو ہے۔ اگر مستقبل میں ماحول دوست ریٹروفٹ کی ضرورت ہو تو ہم گیس ٹینک کو تبدیل کرنے کی مکمل سروس فراہم کر سکتے ہیں۔

Q2: اگر آپریشن کے دوران گیس کا پریشر گر جائے تو مجھے کیا کرنا چاہیے؟

A: ہماری پروڈکٹ گیس کی کثافت گیج کے ساتھ معیاری آتی ہے (کم پریشر الارم کے رابطے کے ساتھ)۔ جب دباؤ 0.25 بار (رشتہ دار) تک گر جاتا ہے، تو کنٹرول سسٹم کو الارم سگنل بھیجا جاتا ہے۔ اس وقت، بجلی کی بندش کی درخواست کی جانی چاہیے، اور ہماری فروخت کے بعد کی ٹیم لیک کی جانچ کرنے اور SF6 کو دوبارہ بھرنے کے لیے جائے گی۔ عام حالات میں، رساو کی وجہ سے ری فلنگ کی تقریباً کبھی ضرورت نہیں ہوتی ہے۔

Q3: کیا پروڈکٹ کو موجودہ ڈسٹری بیوشن آٹومیشن سسٹم کے مطابق ڈھالا جا سکتا ہے؟

A: بالکل۔ اس SF6 گیس موصل کمپیکٹ RMU میں ہماری SF6 گیس DTU انٹرفیس اور الیکٹرک آپریٹنگ میکانزم کے لیے جگہ کے ساتھ محفوظ ہے۔ الیکٹرک ماڈیول اور کنٹرول کیبلز کو شامل کرکے، اسے IEC 60870-5-101/104 یا Modbus کمیونیکیشن پروٹوکول سے منسلک کیا جا سکتا ہے تاکہ ریموٹ اوپننگ/کلوزنگ، کرنٹ/وولٹیج ریڈنگ، اور فالٹ انڈیکیٹر اپ لوڈ ہو سکے۔

کیوں Lugao پاور کا انتخاب کریں؟

2016 میں قائم کیا گیا:لوگاؤ پاور اپنی فیکٹری اور مربوط R&D، پیداوار اور فروخت کی صلاحیتوں کے ساتھ درمیانے اور ہائی وولٹیج پاور ٹرانسمیشن اور ڈسٹری بیوشن کا ایک پیشہ ور صنعت کار ہے۔

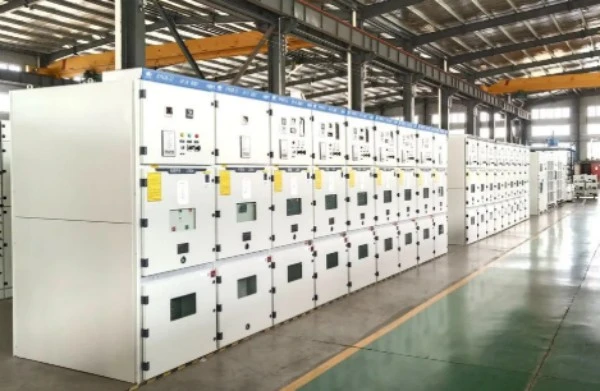

3,000+ m² مینوفیکچرنگ کی سہولت：ہماری پیداواری سہولت پاور ٹرانسفارمرز، RMUs، سوئچ گیئر، اور بجلی کی تقسیم کے دیگر آلات کی تیاری، اسمبلی، معائنہ اور جانچ میں معاونت کرتی ہے۔

30+ ممالک کی خدمت کی گئی:Lugao پاور پروڈکٹس 30 سے ​​زائد ممالک میں برآمد کی گئی ہیں، جو پاور گرڈ، صنعتی، انفراسٹرکچر، قابل تجدید توانائی، اور دیگر بین الاقوامی منصوبوں کی خدمت کرتی ہیں۔

ISO9001 اور SGS مصدقہ:ہمارے کوالٹی مینجمنٹ اور پروڈکشن کے عمل کو ISO 9001 اور SGS سرٹیفیکیشنز سے تعاون حاصل ہے۔ قابل اطلاق مصنوعات CE اور CCC سرٹیفیکیشن کے ساتھ بھی دستیاب ہیں۔

60+ تکنیکی عملہ:ہماری تکنیکی ٹیم بجلی کی تقسیم کے مختلف تقاضوں کے لیے پروڈکٹ ڈیزائن، پروجیکٹ کنفیگریشن، حسب ضرورت حل، اور تکنیکی دستاویزات کو سپورٹ کرتی ہے۔

فیکٹری براہ راست پروجیکٹ سپورٹ:مصنوعات کے انتخاب اور تکنیکی ڈیزائن سے لے کر مینوفیکچرنگ، ٹیسٹنگ، ڈیلیوری، اور بعد از فروخت سپورٹ، Lugao Power عالمی پاور ڈسٹری بیوشن پروجیکٹس کے لیے مربوط تعاون فراہم کرتی ہے۔
