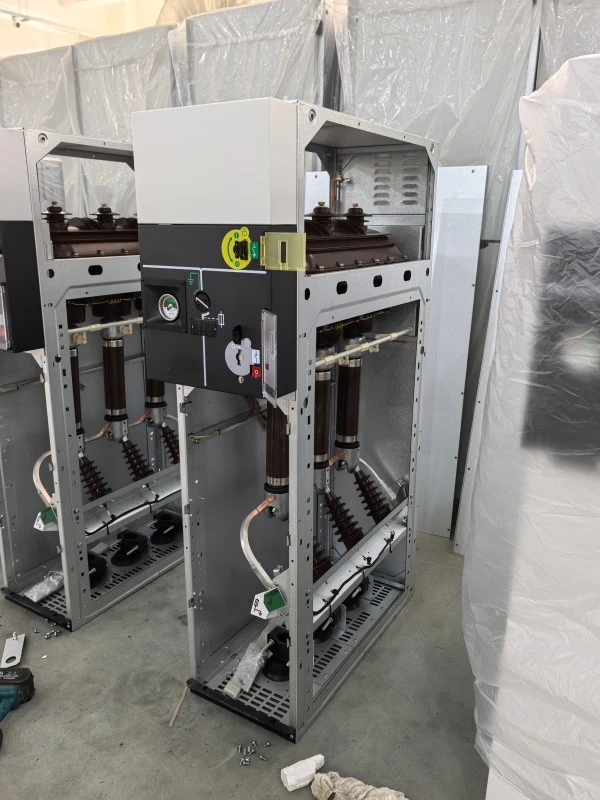

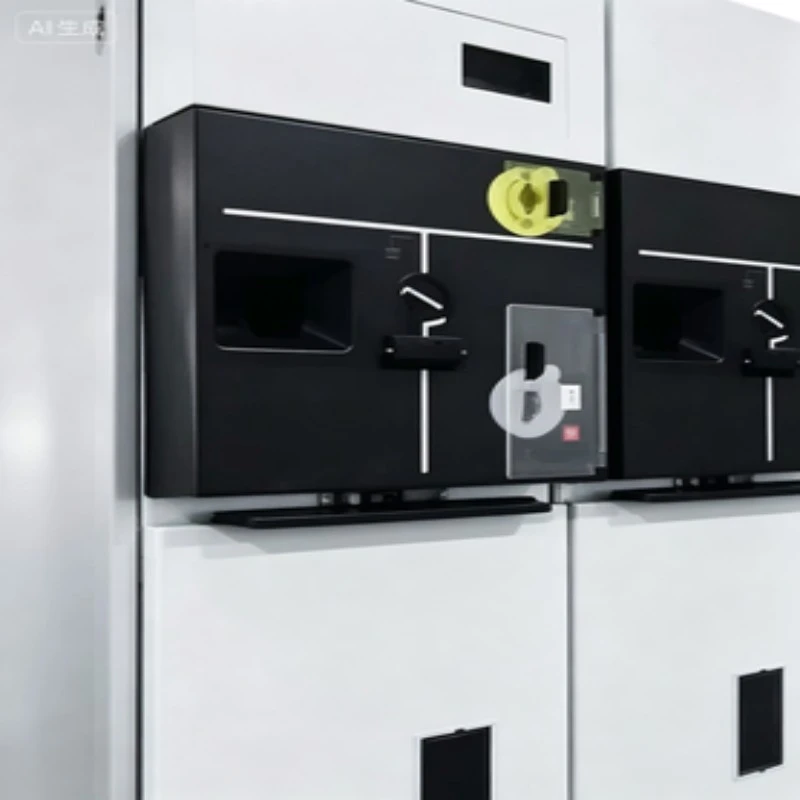

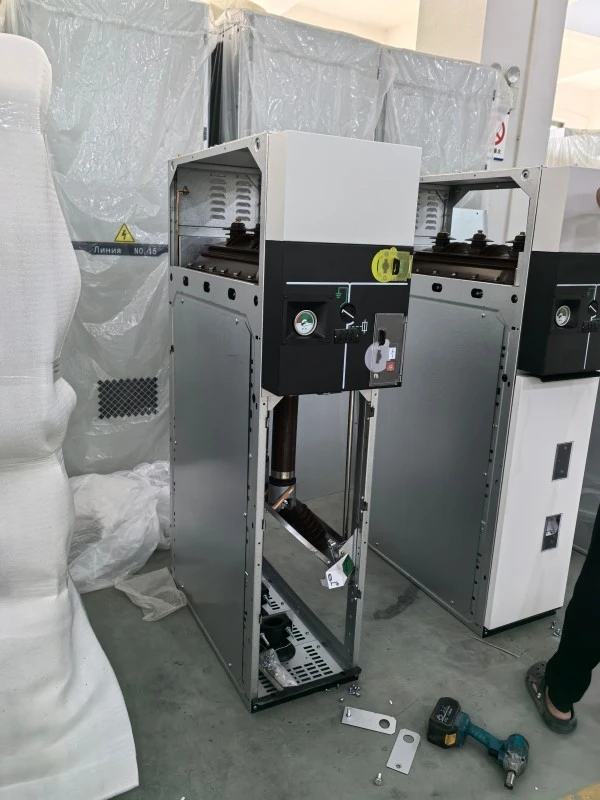

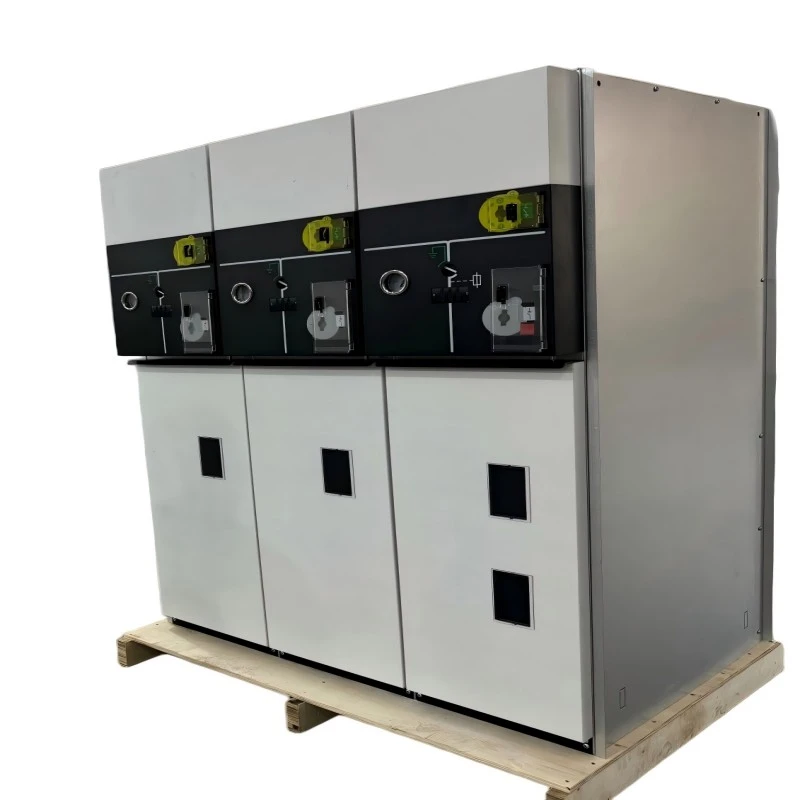

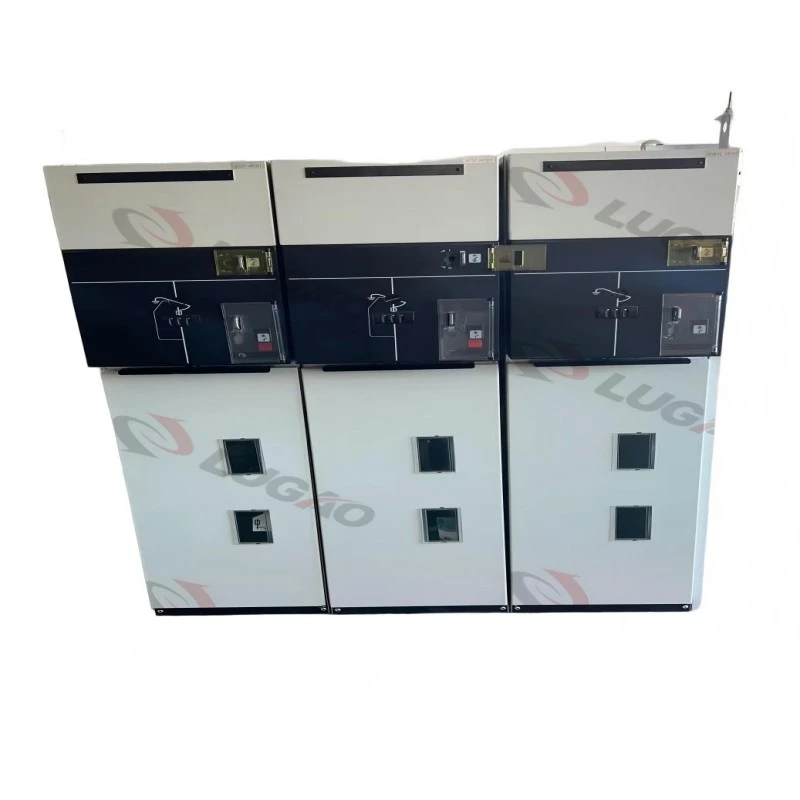

کم گیس انٹرلاک سسٹم دھات سے منسلک RMU

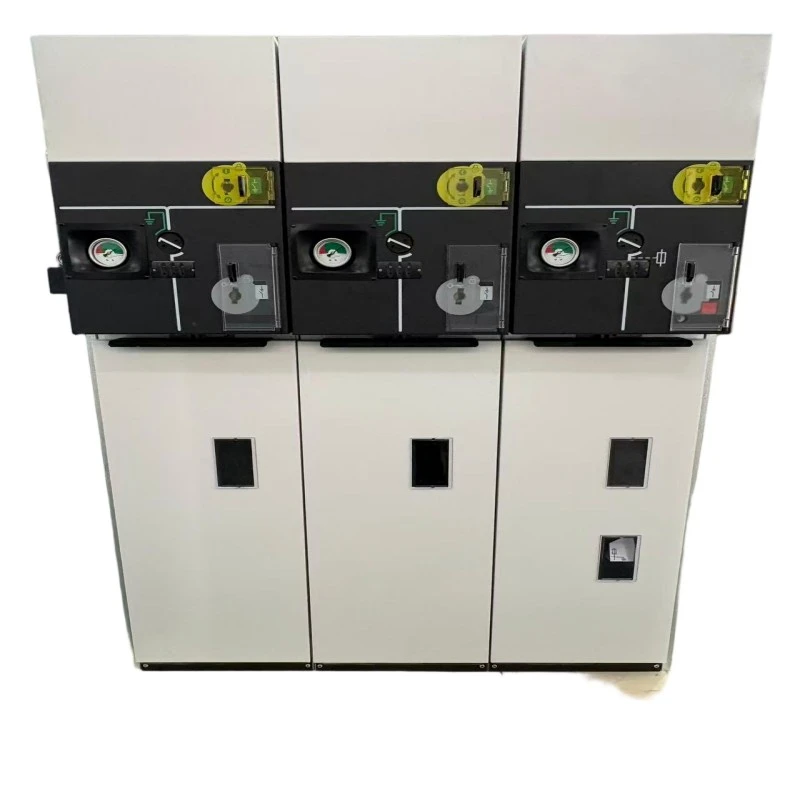

لو گیس انٹرلاک سسٹم دھاتی منسلک RMU (رنگ مین یونٹ) ایک فیکٹری سے اسمبل شدہ، ٹائپ ٹیسٹ شدہ سوئچ گیئر ہے جو درمیانے وولٹیج ڈسٹری بیوشن نیٹ ورکس (24kV تک) کے لیے ڈیزائن کیا گیا ہے۔ یہ مکینیکل اور الیکٹریکل کم گیس پریشر انٹر لاک سسٹم کے ساتھ SF6 موصل یا SF6 فری گیس ٹیکنالوجی کو جوڑتا ہے۔

یہ کیا کرتا ہے:

RMU محفوظ طریقے سے رنگ نیٹ ورکس میں ٹرانسفارمرز اور کیبل سرکٹس کو جوڑتا، الگ تھلگ اور حفاظت کرتا ہے۔ "کم گیس انٹرلاک سسٹم" خود بخود آپریشن (بند ہونے یا گراؤنڈ کرنے) کو روکتا ہے جب اندرونی گیس کا دباؤ محفوظ حد سے نیچے گر جاتا ہے - ناکافی ڈائی الیکٹرک طاقت کی وجہ سے اندرونی آرکنگ کے خطرات کو ختم کرتا ہے۔ دھات سے منسلک تعمیر مضبوط جسمانی تحفظ اور برقی مقناطیسی تحفظ فراہم کرتی ہے۔

کلیدی افعال:

● لوڈ بنانا / توڑنا

● انٹرلاک کے ساتھ ارتھ سوئچ آپریشن

● فالٹ کرنٹ پروٹیکشن (فیوز یا ریلے کے ساتھ)

● کم گیس پریشر کا الارم اور لاک آؤٹ

● دھاتی دیوار کے نیچے نظر آنے والی تنہائی

Lugao Power سے ہر لو گیس انٹرلاک سسٹم دھات سے منسلک RMU IEC 62271-200 اور GB/T 3906 معیارات کی تعمیل کرتا ہے، جس سے سمارٹ گرڈز میں ہموار انضمام کو یقینی بنایا جاتا ہے۔

پروڈکٹ پیرامیٹر (تفصیلات)

مصنوعات کی خصوصیت اور درخواست

بنیادی خصوصیات (سوال و جواب سیکشن کے ساتھ)

فیچر 1: کم گیس پریشر انٹر لاکنگ میکانزم

گیس کی کثافت ناکافی ہونے پر بند ہونے یا ارتھنگ کو روکتا ہے۔

مکینیکل لاک + آر ٹی یو کو معاون رابطہ فیڈ بیک۔

خصوصیت 2: دھاتی بند، مکمل طور پر مہر بند ٹینک

لیزر ویلڈنگ کے ساتھ سٹینلیس سٹیل کا ٹینک۔

کوئی بیرونی بے نقاب زندہ حصے نہیں ہیں۔

خصوصیت 3: انٹیگریٹڈ مکینیکل/الیکٹریکل انٹرلاکس

●لوڈ سوئچ – ارتھ سوئچ – فرنٹ کور انٹر لاک چین۔

کلیدی تالا اور تالے کی دفعات۔

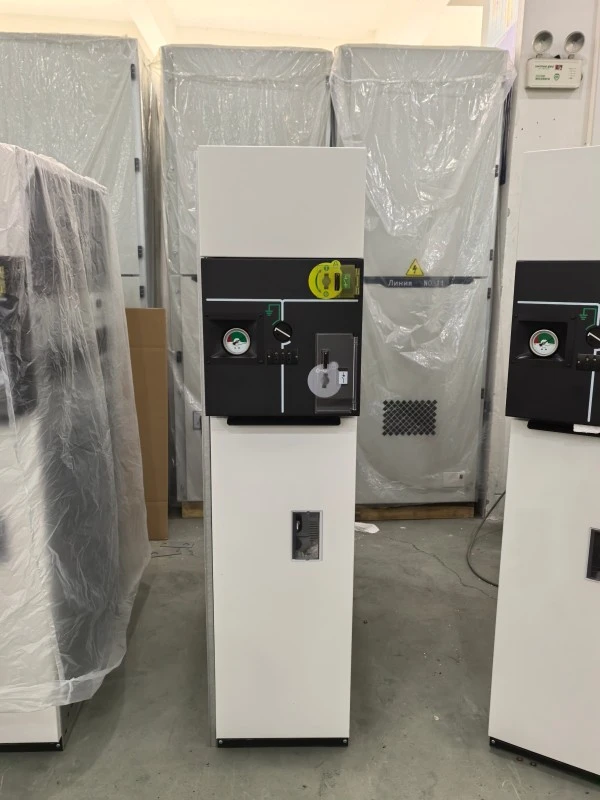

خصوصیت 4: کومپیکٹ اور ماڈیولر ڈیزائن

چوڑائی 375 ملی میٹر فی یونٹ۔

دونوں طرف سے قابل توسیع۔

فیچر 5: مینٹیننس فرینڈلی گیس سسٹم

خود سگ ماہی والوز؛ گیس پریشر گیج کم پریشر زون کے ساتھ سرخ رنگ میں نشان زد۔

ایپلی کیشنز

1. سیکنڈری ڈسٹری بیوشن نیٹ ورکس (رہائشی اور تجارتی کمپلیکس)

2. ونڈ/سولر پاور اکٹھا کرنے کے اسٹیشن (ماحولیاتی موافقت)

3. ای وی چارجنگ ہب سوئچ گیئر رومز

4. ڈیٹا سینٹر بیک اپ فیڈرز

5. صنعتی پلانٹ رنگ نیٹ ورکس

سوال و جواب---مصنوعات کی خصوصیت ڈیپ ڈائیو

Q1: کیا کم گیس انٹر لاک عام آپریشن کی رفتار کو متاثر کرتا ہے؟

A: نہیں، عام دباؤ کے تحت، انٹر لاک شفاف ہوتا ہے۔ صرف اس وقت جب گیس لیک ہوتی ہے (مثال کے طور پر، مہر کی عمر بڑھنے کی وجہ سے) تالا لگ جاتا ہے---عام طور پر 10+ سال کے بعد۔ یہ روٹین سوئچنگ کے دوران صفر کی تاخیر کا اضافہ کرتا ہے۔

Q2: عام گیس ری فل کا وقفہ کیا ہے؟

A: SF6 ورژن کے لیے، 20 سال عام حالات میں۔ کم گیس انٹرلاک نازک سطح سے پہلے ایک الارم کو متحرک کرے گا، منصوبہ بند دیکھ بھال کی اجازت دیتا ہے۔

Q3: کیا لو گیس انٹرلاک سسٹم دھات سے منسلک RMU سمارٹ گرڈ آٹومیشن کے لیے موزوں ہے؟

A: بالکل۔ ہر یونٹ کم گیس الارم، لاک آؤٹ سٹیٹس، اور سوئچ پوزیشن کے لیے معاون رابطے فراہم کرتا ہے--- RTU کے ذریعے IEC 61850 کے ساتھ ہم آہنگ۔

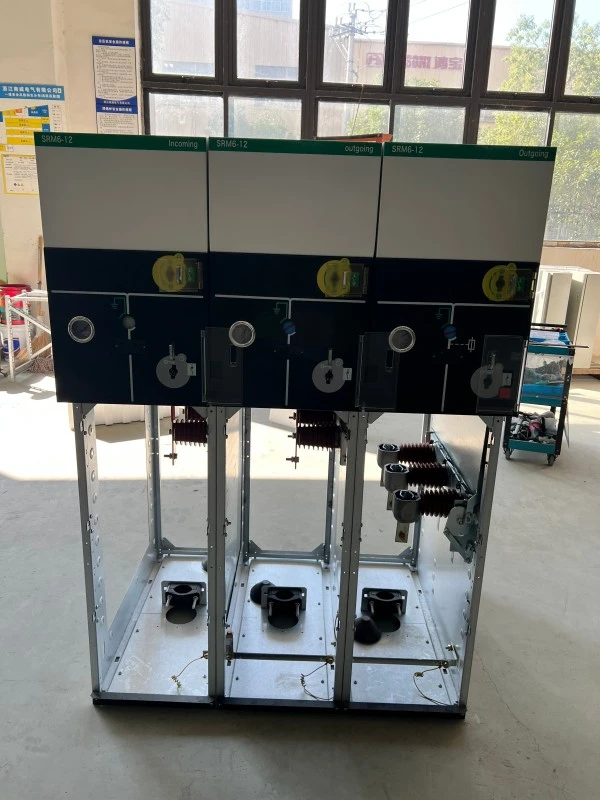

پیداوار کی تفصیلات

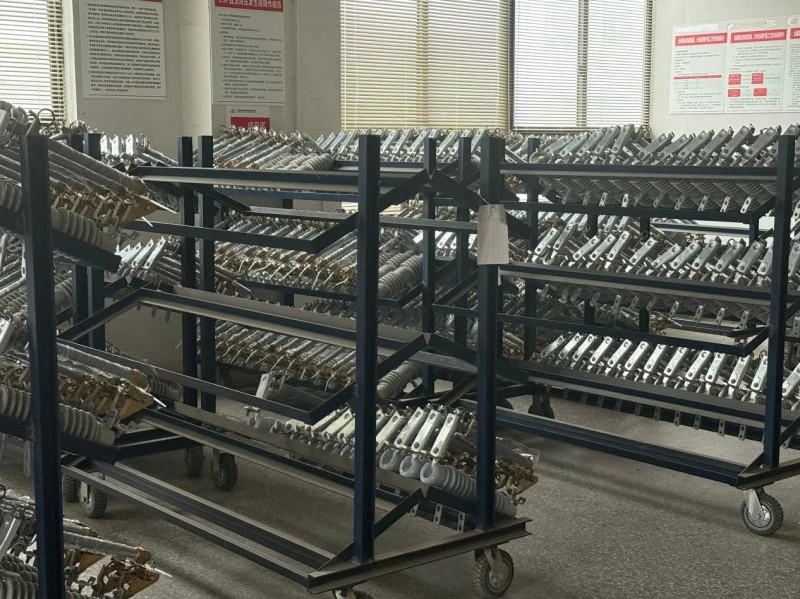

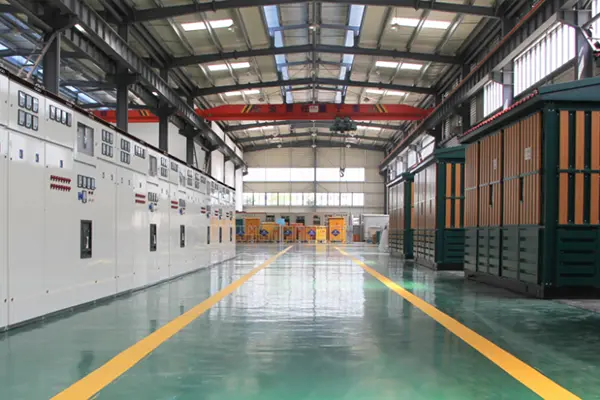

مینوفیکچرنگ کا عمل

●Lugao Power Co., Ltd. ہر ایک لو گیس انٹرلاک سسٹم کی دھات تیار کرتی ہے۔RMUگیس بھرنے کے لیے کلاس 100,000 کلین روم میں۔ اہم پیداواری اقدامات:

1. ٹینک لیزر کٹنگ اور روبوٹک ویلڈنگ---ہیلیم لیک ٹیسٹ (<1×10⁻⁶ mbar·L/s)۔

2. ویکیوم ڈرائینگ اور ڈیگاسنگ---نمی کا مواد ≤10ppm۔

3. مکینیکل انٹرلاک اسمبلی---5000 سائیکل برداشت ٹیسٹ۔

4. کم گیس انٹرلاک کیلیبریشن---پریزیشن پریشر سوئچز اور کیم میکانزم کا استعمال کرتے ہوئے۔

5. فائنل الیکٹریکل ٹیسٹ--- پاور فریکوئنسی برداشت (42kV/1 منٹ 12kV یونٹس کے لیے)۔

6. منفرد سیریل نمبر---خام مال کے سرٹیفکیٹس کے لیے قابل شناخت۔

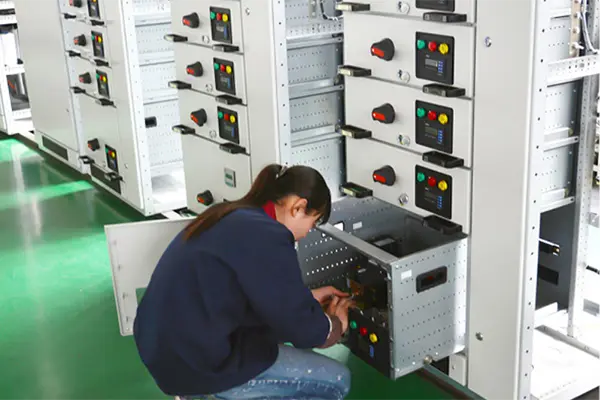

کوالٹی کنٹرول

ہر RMU فی IEC 100% فیکٹری قبولیت ٹیسٹ (FAT) سے گزرتا ہے۔

●Ow گیس انٹرلاک فنکشن تین پریشر پوائنٹس پر تصدیق شدہ: نارمل، الارم، لاک آؤٹ۔

جزوی خارج ہونے والے مادہ کی پیمائش <5pC 1.2Ur پر۔

سرٹیفیکیشن اور کوالٹی اشورینس

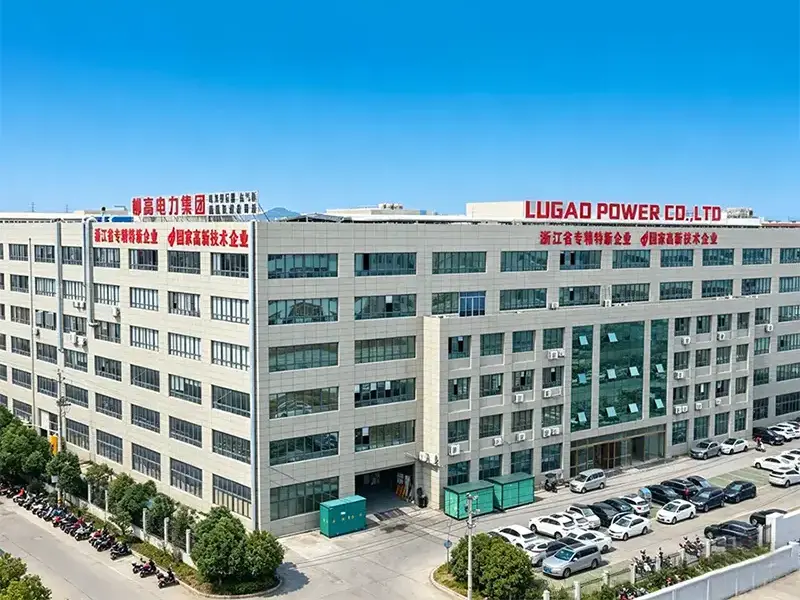

کیوں Lugao Power Co., Ltd. کا انتخاب کریں؟

● درمیانے وولٹیج سوئچ گیئر میں 15+ سال۔

● لائف سائیکل سپورٹ – اسپیئر پارٹس کی ضمانت 10 سال تک ہے۔

● حسب ضرورت انجینئرنگ – ریموٹ کم گیس کی نگرانی، ہیٹر، یا CTs شامل کریں۔

"جب آپ Lugao سے کم گیس انٹرلاک سسٹم میٹل سے منسلک RMU خریدتے ہیں، تو آپ کو صرف ایک پروڈکٹ نہیں، بلکہ نیٹ ورک کی حفاظت میں ایک پارٹنر ملتا ہے۔"

پیکیجنگ اور ترسیل

پیکجنگ

1. انفرادی RMU: مخالف جامد PE بیگ + desiccant میں مہربند.

2. کشننگ: لکڑی کے کریٹ کے اندر 30 ملی میٹر ای پی ای فوم۔

3. بیرونی کریٹ: ہیٹ ٹریٹڈ پلائیووڈ (برآمد کے لیے آئی ایس پی ایم-15 کے مطابق)۔

4. نشان زد: نازک، کشش ثقل کا مرکز، گیس سے بھرا لیبل، انٹر لاک وارننگ۔

ڈیلیوری

1. پورٹ: شنگھائی/ننگبو۔

2. لیڈ ٹائم: معیاری 630A یونٹس کے لیے 25 کام کے دن (نمونہ آرڈر 15 دن)۔

3. شپنگ دستاویزات: پیکنگ لسٹ، کمرشل انوائس، لڈنگ کا بل، ٹیسٹ رپورٹس، انٹر لاک کیلیبریشن سرٹیفکیٹ۔

گیس ٹرانسپورٹ نوٹ

SF6 یا ایکو گیس سے بھرے یونٹوں کو UN 3166 (گیس والی مشینری) کے تحت "غیر خطرناک سامان" کے طور پر بھیجا جاتا ہے۔ تمام والوز سیل اور محفوظ ہیں۔

اکثر پوچھے گئے سوالات

Q1: لو گیس انٹرلاک سسٹم دھات سے منسلک RMU کی وارنٹی کی مدت کیا ہے؟

A: Lugao Power کمیشن کی تاریخ سے 12 ماہ یا شپمنٹ سے 18 ماہ (جو بھی پہلے) فراہم کرتا ہے۔ کم گیس انٹر لاک میکانزم 5 سال کے لیے احاطہ کرتا ہے۔

Q2: کیا ہنگامی حالت میں کم گیس کے انٹر لاک کو نظرانداز کیا جا سکتا ہے؟

A: No-by ڈیزائن۔ بائی پاس حفاظت کو شکست دے گا۔ اس کے بجائے، ہم 30 منٹ کے اندر دباؤ کو بحال کرنے کے لیے ایک عارضی گیس ری فل کٹ فراہم کرتے ہیں۔ ہمیشہ لاک آؤٹ ٹیگ آؤٹ کی پیروی کریں۔

Q3: کیا آپ تنصیب کی تربیت فراہم کرتے ہیں؟

A: ہاں۔ ہم ریموٹ ویڈیو گائیڈنس مفت پیش کرتے ہیں، اور 10 یونٹس سے اوپر کے آرڈرز کے لیے سائٹ پر تربیت فراہم کرتے ہیں۔

Q4: میں انسٹالیشن سے پہلے کم گیس انٹر لاک فنکشن کی تصدیق کیسے کروں؟

A: گیس کی کثافت مانیٹر پر ٹیسٹ پورٹ استعمال کریں۔ آہستہ آہستہ گیس چھوڑیں – الارم کی حد (0.03MPa) پر آپ کو الارم ریلے سنائی دے گا۔ لاک آؤٹ تھریشولڈ (0.02MPa) پر سوئچ آپریشن شافٹ میکانکی طور پر بلاک ہو جاتا ہے۔ یہ ہماری فیکٹری ویڈیو میں دکھایا گیا ہے۔

Q5: کیا یہ RMU SF6 فری گیس کے ساتھ مطابقت رکھتا ہے؟

A: ہاں۔ Lugao Power N2/SF6 مکس (70%/30%) یا C4-FN پر مبنی گیس کے ساتھ کم گیس انٹرلاک سسٹم دھاتی بند RMU پیش کرتا ہے۔ (گیس میڈیم اور انٹر لاک تھریشولڈز کو منتخب موصلیت کے نظام کے مطابق ترتیب دیا گیا ہے۔
