قابل بھروسہ امریکن ٹائپ سب سٹیشن مینوفیکچرر

جب شہری منصوبہ سازوں کو رہائشی کمیونٹیز میں زمین کی کمی اور زمینی املاک کی آسمان چھوتی قیمتوں کا سامنا کرنا پڑتا ہے، تو وہ پوچھتے ہیں: کون سا سب سٹیشن کنفیگریشن آؤٹ ڈور ڈسٹری بیوشن نیٹ ورکس کے لیے قابل اعتمادی پر سمجھوتہ کیے بغیر سب سے چھوٹا نقشہ فراہم کرتا ہے؟ Lugao Power Co., Ltd. اس کا جواب ہمارے امریکن ٹائپ سب سٹیشن سلوشنز کے ساتھ دیتا ہے، جو کہ ایک مخصوص تین کمپارٹمنٹ ڈیزائن—ٹرانسفارمر، ہائی وولٹیج، اور کم وولٹیج کے حصوں کے ساتھ تیار کیا گیا ہے—جو مکمل طور پر سیل شدہ تیل میں ڈوبی ہوئی ٹرانسفارمر یونٹ کی خاصیت رکھتا ہے جو کہ تقریباً ایک تہائی یورپی حجم کا ایک تہائی حصہ بناتا ہے۔ یہ جگہ کی محدود شہری تقسیم کا حتمی حل ہے۔

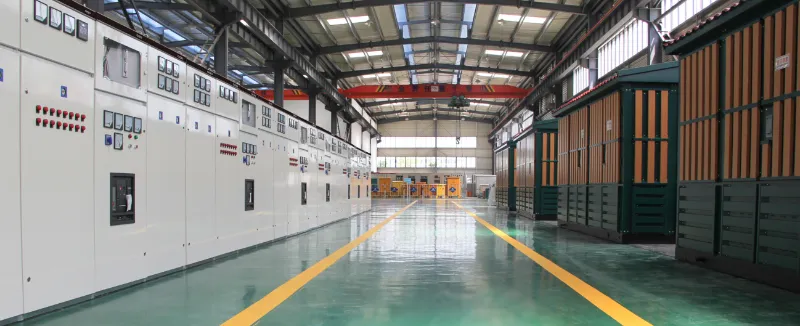

American type substation factory

امریکی اور کے درمیان انتخاب کیسے کریں۔یورپی قسم کے سب سٹیشنآپ کے پروجیکٹ کے لیے؟

اہل باکس ٹائپ ٹرانسفارمر سب سٹیشن سپلائرز کا جائزہ لیتے وقت، انجینئرنگ پروکیورمنٹ ٹیمیں اکثر پوچھتی ہیں: کیا ہمیں اپنے ڈسٹری بیوشن نیٹ ورک کے لیے امریکی یا یورپی ڈیزائن کے معیارات بتانے چاہئیں؟ جواب کا انحصار سائٹ کے دستیاب علاقے، علاقائی گرڈ کی ترجیحات، اور تنصیب کے ماحول پر ہے۔

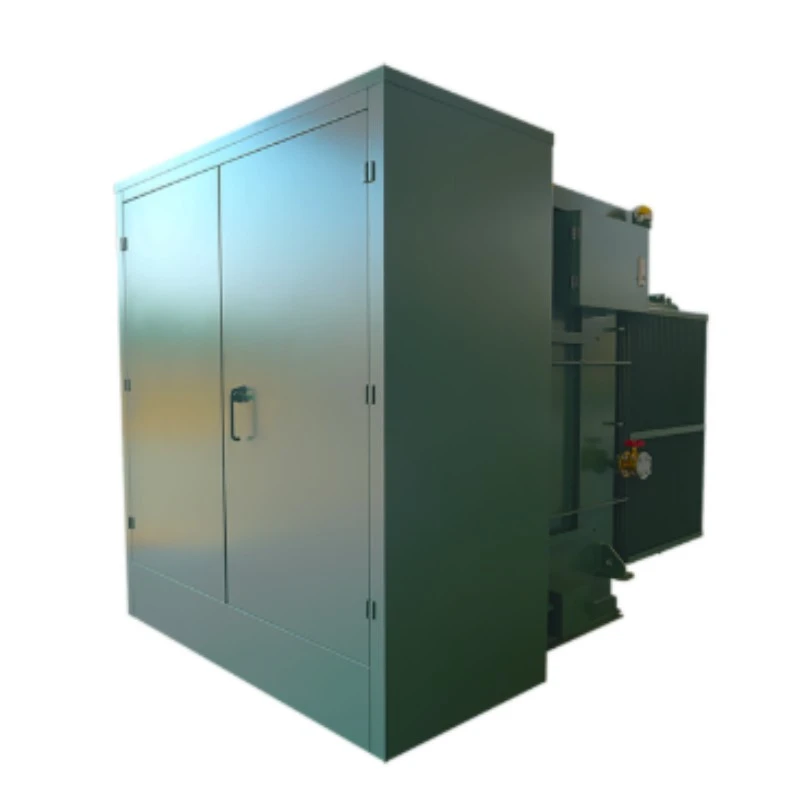

امریکی قسم کے سب سٹیشنوں میں تین کمپارٹمنٹ کا ایک مخصوص ڈیزائن—ٹرانسفارمر، ہائی وولٹیج، اور کم وولٹیج والے حصے— کے ساتھ ٹرانسفارمر کا ڈبہ عام طور پر مکمل طور پر سیل شدہ، تیل میں ڈوبی ہوئی یونٹ کا استعمال کرتا ہے۔ یہ ڈیزائن کمپیکٹ فوٹ پرنٹ پر زور دیتا ہے، جو تقریباً ایک تہائی سے ایک پانچواں حجم کی یورپی قسم کی اکائیوں کے مساوی صلاحیت کی پیشکش کرتا ہے۔ کم حجم اسے رہائشی کمیونٹیز، شہری تقسیم کے نیٹ ورکس، اور جگہ سے محدود یارڈوں میں بیرونی تنصیبات کے لیے خاص طور پر موزوں بناتا ہے جہاں زمین کی لاگت ممنوع ہے۔

کمرے پر مبنی یورپی ڈیزائن کے برعکس جو سروس تک رسائی کو ترجیح دیتا ہے، امریکی قسم کی ترتیب کثافت کے لیے موزوں ہے۔ مہر بند ٹینک کا ڈیزائن وسیع دیکھ بھال کی راہداریوں کی ضرورت کو ختم کرتا ہے، جس سے محدود جگہوں جیسے کہ سڑک کے کنارے، چھوٹے یوٹیلیٹی پلاٹ، یا رہائشی کمپاؤنڈز میں تنصیب کی اجازت ملتی ہے۔ یہ خلائی کارکردگی ڈیولپرز اور یوٹیلیٹیز کے لیے براہ راست زمین کے حصول کی لاگت میں اہم بچت میں ترجمہ کرتی ہے۔

American type substation

لوگو ایک کمپیکٹ انکلوژر میں ڈائی الیکٹرک سالمیت کو کیسے یقینی بناتا ہے؟

امریکن قسم کے سب سٹیشنوں کو بجلی کے اضافے، اوور وولٹیجز کو تبدیل کرنے، اور مسلسل لوڈ سے متاثر تھرمل تناؤ کو نمایاں طور پر کم حجم کے اندر برداشت کرنا چاہیے۔لوگوامریکن ٹائپ سب سٹیشنز کو ہائی ڈائی الیکٹرک فاؤنڈیشنز کے ساتھ انجنیئر کیا گیا ہے جس کی سخت جانچ کے ذریعے تصدیق کی گئی ہے: پاور فریکوئنسی ایک منٹ کے لیے 42 kV پر برداشت کرتی ہے اور ہائی وولٹیج کی طرف 75 kV پر بجلی کا تسلسل برداشت کرتا ہے۔ یہ حدیں امریکی (ANSI/IEEE) اور بین الاقوامی معیار دونوں پر پورا اترتی ہیں یا اس سے تجاوز کرتی ہیں، اندرونی ٹرانسفارمر وائنڈنگز اور سوئچ گیئر کے اجزاء کو گرڈ میں خلل سے بچاتی ہیں۔

کمپیکٹ ڈیزائن اعلی تھرمل مینجمنٹ کا مطالبہ کرتا ہے۔ ہمارا فل لوڈ درجہ حرارت بڑھتا ہے — ہائی وولٹیج وائنڈنگز پر تقریباً 45.1 K اور کم وولٹیج وائنڈنگز پر 52.9 K — مستقل طور پر IEEE کی مقرر کردہ حدود میں رہتے ہیں۔ انکلوژر ڈیزائن میں بہتر وینٹیلیشن کے راستے اور گرمی کی کھپت کی سطحیں شامل ہیں جو فعال طور پر اہم اجزاء سے گرمی کو دور کرتی ہیں، مقامی ہاٹ سپاٹ کو روکتی ہیں جو کاغذ کی موصلیت کو کم کرتے ہیں اور سیل شدہ ٹینک کے ماحول میں تیل کی عمر کو تیز کرتے ہیں۔

کون سے ساختی اور ماحولیاتی تحفظات مربوط ہیں؟

موسم، دھول اور حادثاتی اثرات کے سامنے، کمپیکٹ سب اسٹیشن انکلوژر ماحولیاتی انحطاط کے خلاف پہلے دفاع کے طور پر کام کرتا ہے۔ Lugao امریکن قسم کے سب سٹیشن IP44 تحفظ کی درجہ بندی حاصل کرتے ہیں، ٹھوس ذرات کے داخل ہونے اور پانی کے چھینٹے کے خلاف موثر مزاحمت فراہم کرتے ہیں، جو انہیں عناصر کے سامنے کھلے صحن کی تنصیبات کے لیے مثالی بناتے ہیں۔ سنکنرن سطح کے علاج کے ساتھ سنکنرن مزاحم اسٹیل سے تعمیر کیا گیا، ہاؤسنگ انتہائی محیطی درجہ حرارت، زیادہ نمی، اور سنکنار ساحلی ماحول کو برداشت کرتی ہے، جو دہائیوں کی سروس کے لیے ساختی سالمیت کو یقینی بناتی ہے۔

مکمل طور پر سیل شدہ ٹرانسفارمر ٹوکری ماحولیاتی تحفظ کی ایک اضافی تہہ فراہم کرتا ہے۔ تیل سے بھرے روایتی یونٹوں کے برعکس جن کے لیے کنزرویٹر ٹینک اور سلیکا جیل بریتھرز کی ضرورت ہوتی ہے، Lugao کے امریکن قسم کے یونٹس مکمل طور پر مہر بند ڈیزائن کی خصوصیت رکھتے ہیں جو نمی کے داخل ہونے اور تیل کے آکسیڈیشن کو روکتا ہے، سانس کی تبدیلی اور تیل کے ٹاپ اپ سے منسلک دیکھ بھال کو ختم کرتا ہے۔

لوگو کومپیکٹ ڈیزائن میں شارٹ سرکٹ کو برداشت کرنے کی صلاحیت کی توثیق کیسے ہوتی ہے؟

ڈسٹری بیوشن نیٹ ورک ناگزیر طور پر غلطی کے دھاروں کا تجربہ کرتے ہیں۔ اندرونی خرابی یا بس بار کو پہنچنے والے نقصان کے بغیر ان واقعات سے بچنے کے لیے سب سٹیشن کی قابلیت غیر گفت و شنید ہے۔ Lugao امریکن قسم کے سب سٹیشنوں کو شارٹ سرکٹ برداشت کرنے کے لیے ٹیسٹ کیا جاتا ہے — مثال کی درجہ بندی میں ہائی وولٹیج کی طرف 20 kA RMS شامل ہیں — ٹیسٹ کے بعد کے معائنے کے ساتھ جو بس بار کی مشترکہ سالمیت اور صفر ساختی خرابی کی تصدیق کرتے ہیں۔ کمپیکٹ، سخت ٹینک کا ڈھانچہ دراصل اندرونی اسپین کو کم سے کم کرکے مکینیکل طاقت کو بڑھاتا ہے جو برقی مقناطیسی قوتوں کے تحت انحراف کر سکتے ہیں، پروجیکٹ انجینئرز کو یقین دلاتے ہیں کہ ہمارے سب سٹیشنز سب سے زیادہ خرابی کے حالات میں سسٹم کے استحکام کو برقرار رکھتے ہیں۔

کیا صلاحیت، وولٹیج، اور کنفیگریشن کے اختیارات Lugao سپلائی کر سکتے ہیں؟

لوگو کی ISO9001 اور SGS سے تصدیق شدہ پروڈکشن ورکشاپ، پیشہ ورانہ اسمبلی لائنوں اور مکمل پاور ٹیسٹ بےز سے لیس، ANSI، IEEE، GB، CE، اور CCC بین الاقوامی معیارات کے ساتھ سختی کے ساتھ امریکی قسم کے سب سٹیشنز تیار کرتی ہے، بغیر کسی مہنگی سائٹ میں تبدیلی کے براہ راست پلگ اینڈ پلے کی تعیناتی کی حمایت کرتی ہے۔

Lugao's ISO9001 production workshop

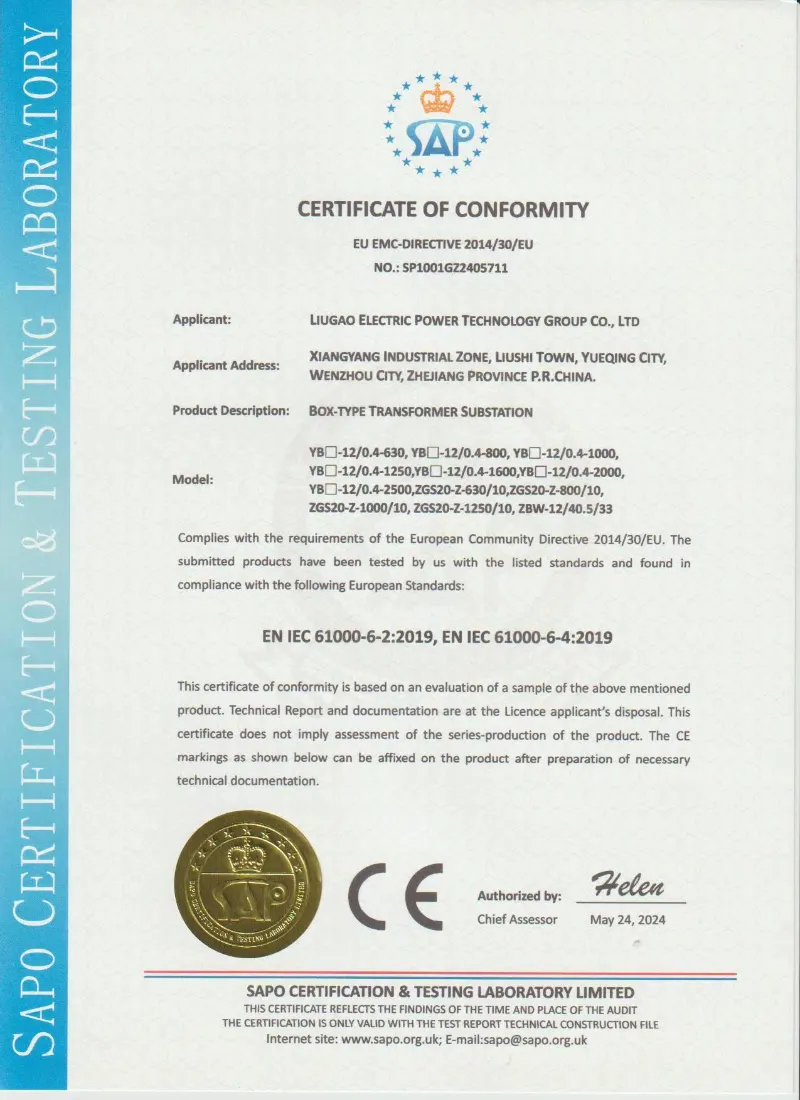

CE international standards of Box-type Transformer substation

وولٹیج کلاسز اور صلاحیت کی حدود

30kV / 35kV امریکن ٹائپ سب اسٹیشن:یوٹیلیٹی ڈسٹری بیوشن سب سٹیشنز، ونڈ فارم کلیکٹر سسٹمز، اور بھاری صنعتی زونز کے لیے ڈیزائن کیا گیا ہے جو مضبوط شارٹ سرکٹ برداشت کرنے والے اور کم جزوی خارج ہونے والے مادہ کی سطح کے ساتھ درمیانے وولٹیج کی تبدیلی کی ضرورت ہے۔ بیرونی تنصیب کے لیے موزوں تین کمپارٹمنٹ لے آؤٹ کو نمایاں کرتا ہے۔
24kV (20kV) اسمارٹ/کومپیکٹ باکس سب اسٹیشنHV اور LV دونوں اطراف میں ذہین ماڈیولز سے لیس، ریموٹ کنٹرول، سینسنگ، سگنلنگ، اور اسٹیٹ گرڈ آٹومیشن ایپلی کیشنز کے لیے ریگولیشن کو فعال کرتا ہے۔ شہری اونچی عمارتوں، رہائشی مکانات اور میونسپل انفراسٹرکچر کے لیے موزوں ہے۔
11kV / 10kV ڈسٹری بیوشن سب اسٹیشن:کمرشل کمپلیکس، رہائشی کمیونٹیز اور دیہی بجلی کے منصوبوں کے لیے مثالی۔ ایک نالیدار ٹینک ڈیزائن یا خشک قسم کے ٹرانسفارمر کے اختیارات، کنزرویٹر کی دیکھ بھال کی ضروریات کو ختم کرتے ہوئے اور سخت بیرونی ماحول میں قابل اعتماد آپریشن کو یقینی بناتا ہے۔

ٹرانسفارمر اور سوئچ گیئر کے اختیارات

لوگو مخصوص پراجیکٹ کی ضروریات کو پورا کرنے کے لیے لچکدار اندرونی ترتیب پیش کرتا ہے:

· ٹرانسفارمر کی قسم: مکمل طور پر مہربند تیل میں ڈوبی ہوئی ہے۔(S9, S11, S13, SH15) یا خشک قسم (SCB10, SCB11, SCBH15) کے اختیارات، آگ کی حفاظت اور ماحولیاتی ترجیحات کو مدنظر رکھتے ہوئے۔ مہر بند ٹینک کا ڈیزائن آئل کنزرویٹر اور سانس کی دیکھ بھال کی ضرورت کو ختم کرتا ہے۔

· ہائی وولٹیج سوئچ گیئر:XGN15، HXGN17، یا KYN28A الماریاں جن میں لوڈ سوئچ یا ویکیوم سرکٹ بریکر کنفیگریشنز، سپورٹنگ رِنگ نیٹ ورک، ٹرمینل، یا ڈوئل پاور سپلائی موڈز۔

· کم وولٹیج کی تقسیم:GGD، GCS، یا MNS سوئچ گیئر آنے والے، جانے والے، اور رد عمل کے معاوضے کے افعال کے ساتھ، پینل کی قسم یا کابینہ میں نصب ڈھانچے کو سپورٹ کرتے ہیں۔

خلائی محدود شہری سائٹس کے لیے مثالی امریکی قسم کے سب اسٹیشن کا انتخاب کیسے کریں؟

فرش کی وافر جگہ والے روایتی سب سٹیشنوں کے لیے، روایتی عمارت کی قسم کی تنصیبات قابل عمل ہیں۔ تاہم، شہری رہائشی کمیونٹیز، بھیڑ بھاڑ والے تجارتی اضلاع، اور سڑک کے کنارے تنصیبات جگہ کے لیے موزوں حل کا مطالبہ کرتی ہیں۔ امریکن قسم کے سب سٹیشن، اپنے کمپیکٹ حجم کے ساتھ (یورپی قسم کے مساوی کا ایک تہائی سے پانچواں حصہ)، خاص طور پر ان ایپلی کیشنز کے لیے موزوں ہیں جہاں زمین کی لاگت ممنوع ہے۔ Lugao اعلی کثافت والے سوئچ گیئر اور انٹیگریٹڈ ٹرانسفارمر ڈیزائنوں کو استعمال کر کے زمینی رقبے کی مجموعی ضروریات کو کم کرتے ہوئے اپنی مرضی کے مطابق فٹ پرنٹ کی اصلاح کی پیشکش کرتا ہے۔ زیر اثر چھوٹے چھوٹے یوٹیلیٹی پلاٹوں پر، رہائشی کمپاؤنڈز کے اندر، یا سڑکوں کے ساتھ ساتھ موجودہ بنیادی ڈھانچے میں خلل ڈالے بغیر تنصیب کے قابل بناتا ہے۔
