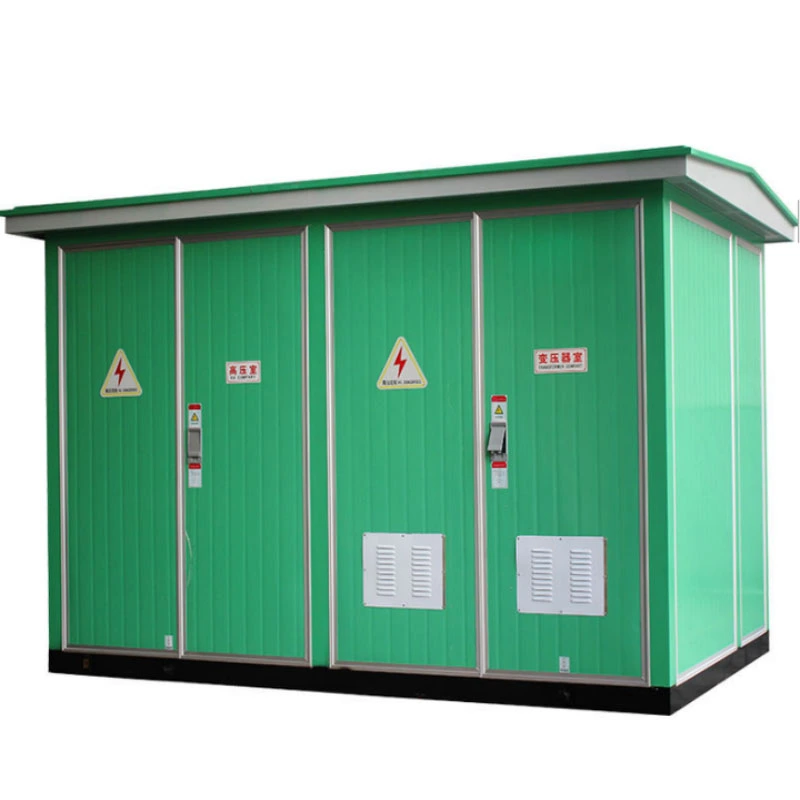

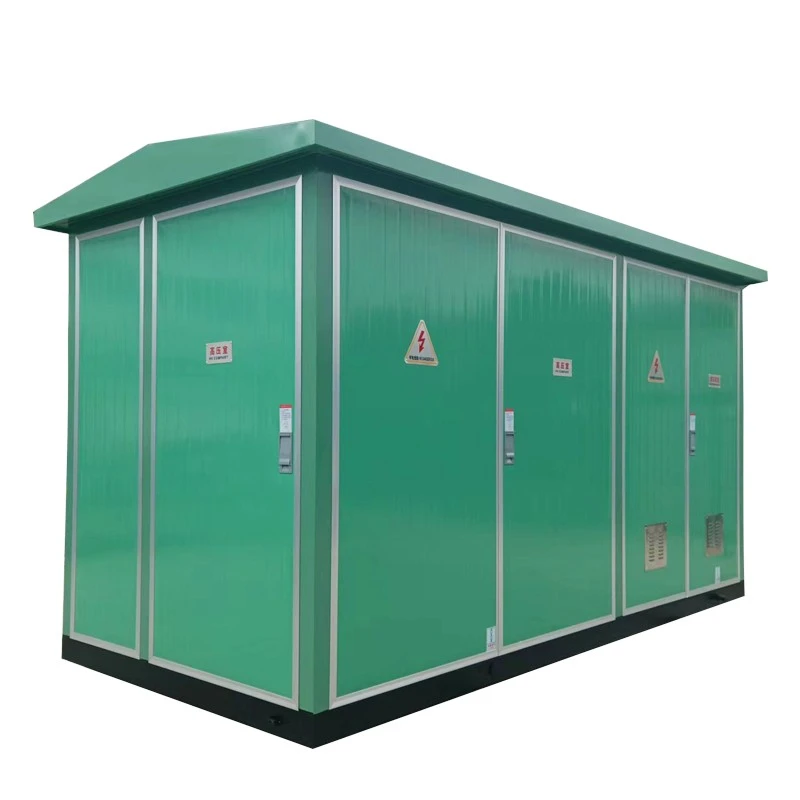

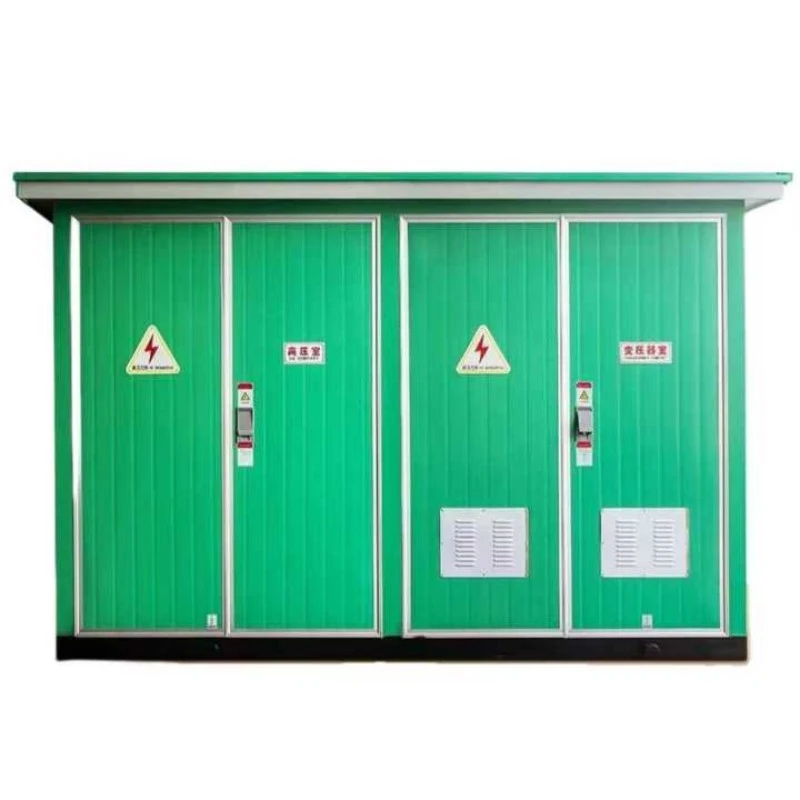

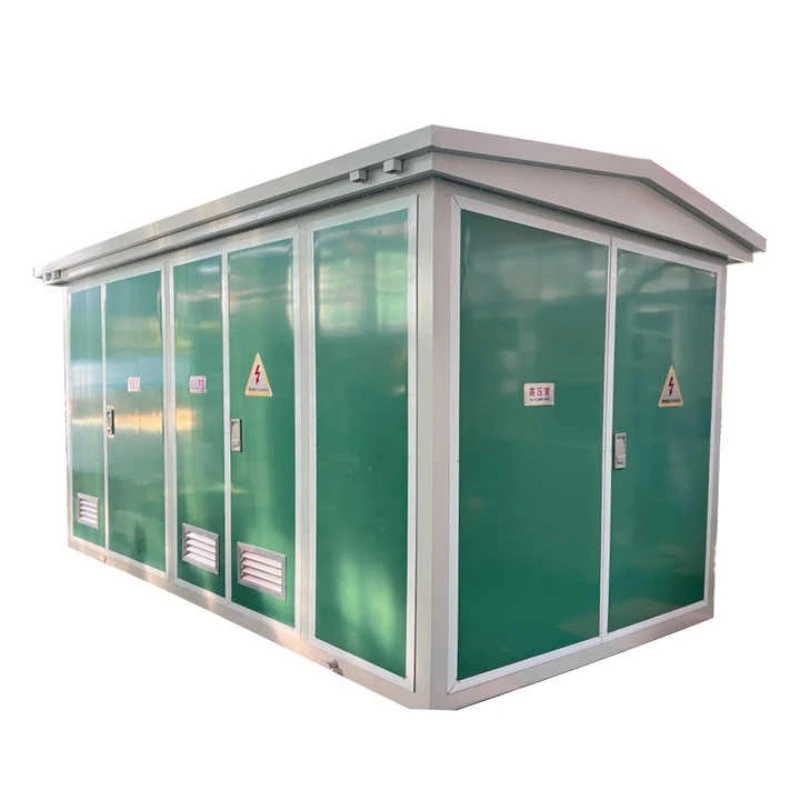

انٹیلجنٹ پری فیبریکیٹڈ آؤٹ ڈور باکس ٹائپ سب اسٹیشن

یہ سامان کیا ہے؟

YB-24 انٹیلیجنٹ پری فیبریکیٹڈ آؤٹ ڈور باکس ٹائپ سب اسٹیشن ایک فیکٹری سے جمع، کمپیکٹ پاور ڈسٹری بیوشن یونٹ ہے جو ضم کرتا ہے۔ہائی وولٹیج سوئچ گیئر، ایک پاور ٹرانسفارمر، اور کم وولٹیج کی تقسیم کا سامان ایک واحد ویدر پروف انکلوژر میں۔ اس کا تعلق پہلے سے تیار شدہ سب سٹیشنوں کے خاندان سے ہے، جسے "کمپیکٹ سب سٹیشنز" یا "پیکجڈ سب سٹیشنز" بھی کہا جاتا ہے۔

ماڈل کوڈ کی خرابی:

YB — پہلے سے تیار شدہ باکس قسم کا سب اسٹیشن

24 — ڈیزائن سیریز کوڈ، ذہین کنٹرول اور ماڈیولر کنفیگریشن کی نمائندگی کرتا ہے۔

یہ کیا کرتا ہے؟

اس آلات کا بنیادی کام ہائی وولٹیج برقی توانائی (عام طور پر 10kV یا 35kV) حاصل کرنا ہے، اسے ایک مربوط ٹرانسفارمر کے ذریعے کم وولٹیج (400V/380V) تک لے جانا، اور اسے آخری صارف کے بوجھ جیسے رہائشی کمیونٹیز، کمرشل پلازوں یا ای وی کے کارخانوں میں محفوظ طریقے سے تقسیم کرنا ہے۔

روایتی سول بلٹ سب سٹیشنوں کے برعکس، YB-24 کو انفرادی اجزاء کی سائٹ پر اسمبلی کی ضرورت نہیں ہے۔ یہ مکمل طور پر پری وائرڈ، پری ٹیسٹ شدہ، اور سنگل یونٹ کے طور پر بھیج دیا گیا ہے۔ یہ تیل سے پاک خشک قسم یا بائیوڈیگریڈیبل تیل سے بھرے ٹرانسفارمر (اختیاری) کا استعمال کرتا ہے اور قدرتی یا زبردستی ہوا کولنگ پر انحصار کرتا ہے۔ ذہین کنٹرول سسٹم ریموٹ ڈیٹا کے حصول، فالٹ الارم، اور خودکار سوئچنگ کو قابل بناتا ہے، جو اسے سمارٹ گرڈ ایپلی کیشنز کے لیے مثالی بناتا ہے۔

مصنوعات کے فوائد

YB-24 انٹیلجنٹ پری فیبریکیٹڈ آؤٹ ڈور باکس ٹائپ سب سٹیشن روایتی سب سٹیشنوں کے مقابلے میں واضح فوائد پیش کرتا ہے:

1. جگہ کی بچت اور فوری تنصیب

روایتی سول سب سٹیشن کے صرف 40 فیصد حصے پر قبضہ کرتا ہے۔

2-3 دنوں کے اندر ایک سادہ کنکریٹ پیڈ پر انسٹال کیا جا سکتا ہے۔

علیحدہ آلات کے کمرے یا وینٹیلیشن شافٹ کی ضرورت نہیں ہے۔

2. اعلیٰ ذہانت

معیاری آر ٹی یو (ریموٹ ٹرمینل یونٹ) سے لیس

4G/5G یا فائبر کمیونیکیشن کو سپورٹ کرتا ہے۔

وولٹیج، کرنٹ، پاور فیکٹر، درجہ حرارت، اور دروازے کی حالت کی اصل وقتی نگرانی

ریموٹ ٹرپ/کلز اور پیرامیٹر ایڈجسٹمنٹ

3. حفاظت اور ماحولیاتی تحفظ

تیل سے پاک ڈیزائن اختیاری (خشک قسم کا ٹرانسفارمر)

آرک مزاحم ہائی وولٹیج ٹوکری

IP54 تحفظ کی درجہ بندی دھول اور پانی کے داخلے کو روکتی ہے۔

نیچے سے کیبل کا اندراج، بے نقاب زندہ حصوں کو ختم کرنا

4. لاگت سے موثر لائف سائیکل

سول سب سٹیشنوں سے 30-40% کم ابتدائی سرمایہ کاری

سول انجینئرنگ کے اخراجات میں 60 فیصد کمی

ماڈیولر اجزاء کی تبدیلی کی وجہ سے کم دیکھ بھال کی لاگت

5. سخت ماحول میں موافقت

آپریٹنگ درجہ حرارت کی حد: -25 ° C سے +55 ° C

ساحلی یا صنعتی علاقوں کے لیے اینٹی سنکنرن کوٹنگ

اندرونی حرارتی نظام سرد علاقوں کے لیے اختیاری ہے۔

مصنوعات کی خصوصیت

پروڈکٹ کی درخواست

YB-24 انٹیلجنٹ پری فیبریکیٹڈ آؤٹ ڈور باکس-ٹائپ سب سٹیشن وسیع پیمانے پر منظرناموں کے لیے موزوں ہے جہاں تیز تعیناتی، چھوٹے قدموں کے نشانات، اور ذہین آپریشن کی ضرورت ہوتی ہے۔

پیداوار کی تفصیلات

1. انکلوژر مینوفیکچرنگ

اعلی صحت سے متعلق کے لئے CNC چھدرن، موڑنے، اور ویلڈنگ

ڈبل لیئر پاؤڈر کوٹنگ (زنک سے بھرپور پرائمر + پالئیےسٹر ٹاپ کوٹ) ≥80μm

نمک سپرے ٹیسٹ ≥500 گھنٹے

پانی کے جمع ہونے سے بچنے کے لیے 5° ڈھلوان والی چھت

2. اندرونی لے آؤٹ

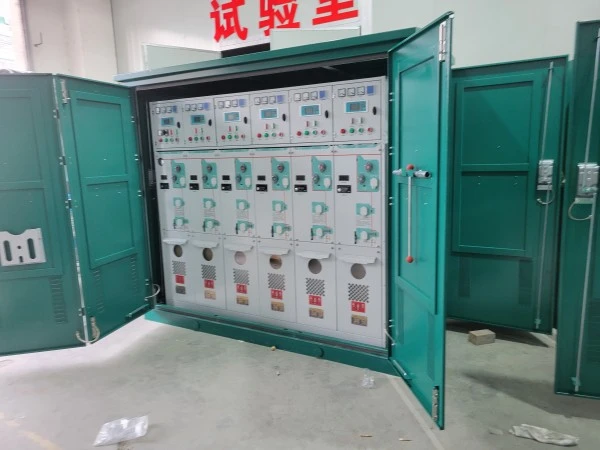

HV کمپارٹمنٹ: SF6 رِنگ مین یونٹ یا لوڈ بریک سوئچ، لائٹنگ آریسٹر، ہائی وولٹیج فیوز

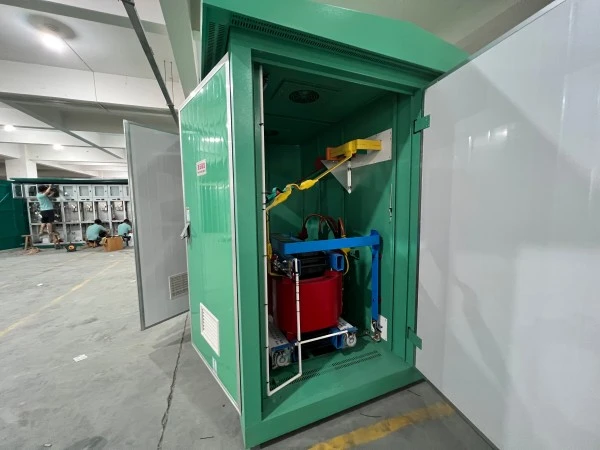

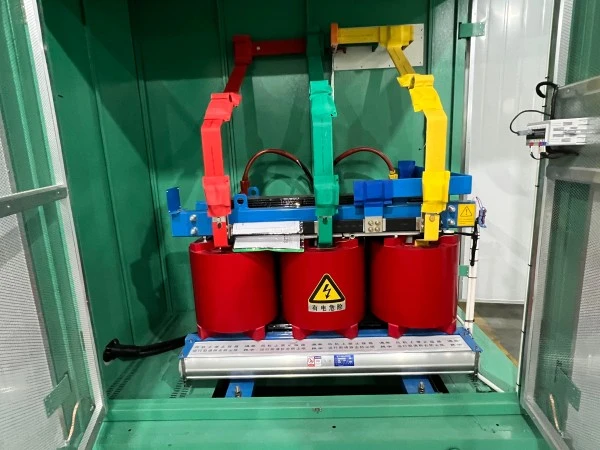

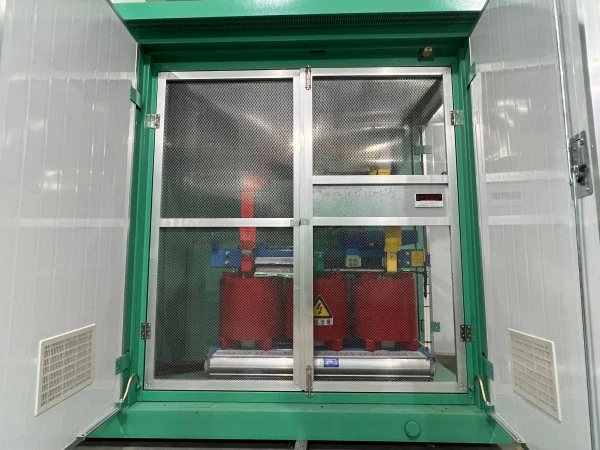

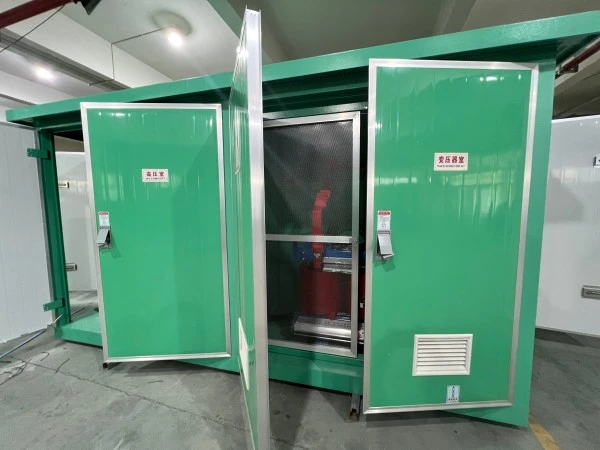

ٹرانسفارمر ٹوکری: ٹرانسفارمر رولرس پر نصب، آسان دیکھ بھال کے لیے ہٹنے والا فرنٹ پینل

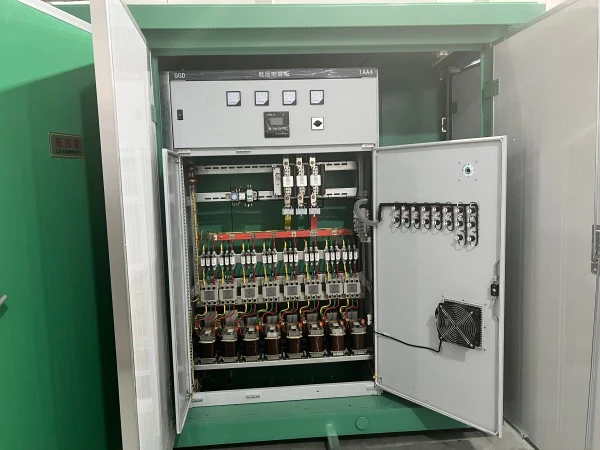

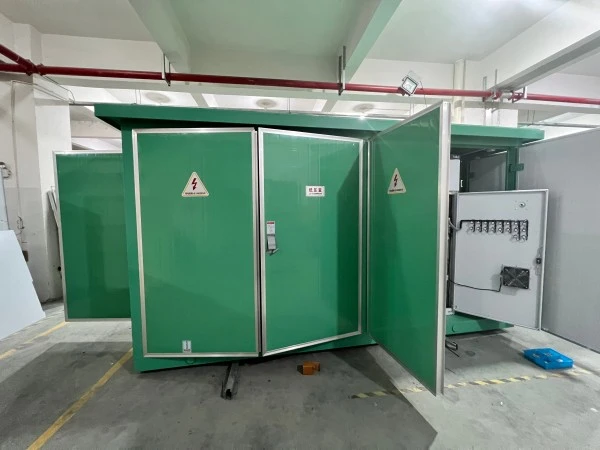

LV کمپارٹمنٹ: مین بریکر، برانچ بریکرز، خودکار کیپسیٹر بینک، ذہین مانیٹرنگ ٹرمینل

فائر پروف میٹل پارٹیشنز کے ذریعے الگ کیے گئے تمام کمپارٹمنٹس (کلاس اے)

3. ذہین سسٹم کی تفصیلات

درجہ حرارت کی نگرانی: ٹرانسفارمر وائنڈنگز اور انکلوژر کے اندرونی حصے پر PT100 سینسر

دروازے کی حیثیت: الارم کے ساتھ مقناطیسی رابطہ سوئچ بادل پر

توانائی کی پیمائش: کلاس 1 یا 0.5S دو طرفہ میٹر

ریموٹ کنٹرول: IEC 60870-5-101/104، DNP3.0 کو سپورٹ کرتا ہے

مقامی کنٹرول: ایونٹ لاگنگ کے ساتھ پاس ورڈ سے محفوظ HMI

4. کیبل انٹری اور گراؤنڈنگ

ربڑ گرومیٹ کے ساتھ نیچے کیبل کا اندراج (IP54 درجہ بندی برقرار ہے)

تمام کمپارٹمنٹس میں تانبے کی گراؤنڈنگ بس بار (40×4mm)

گراؤنڈنگ مزاحمت ≤4Ω

5. ترسیل سے پہلے معیار کی جانچ

پاور فریکوئنسی وولٹیج برداشت ٹیسٹ (HV سائیڈ کے لیے 35kV، LV سائیڈ کے لیے 2.5kV)

ٹرانسفارمر موڑ کا تناسب اور بغیر بوجھ کے نقصان کا ٹیسٹ

ذہین نظام مواصلاتی ٹیسٹ (30 منٹ مسلسل پنگ)

بارش کا ٹیسٹ (1 گھنٹہ کے لیے 10 ملی میٹر فی منٹ)

پیکجنگ اور بعد از فروخت سروس

پیکجنگ

پوری یونٹ اسٹریچ فلم + نالیدار گتے کے کونوں میں لپٹی ہوئی ہے۔

فورک لفٹ سلاٹس کے ساتھ لکڑی کا پیلیٹ بیس

شپنگ کے دوران نمی کو روکنے کے لیے دیوار کے اندر ڈیسیکینٹ بیگ

تمام بیرونی سوراخ واٹر پروف ٹیپ سے بند ہیں۔

فروخت کے بعد سروس کا عزم

وارنٹی کی مدت: شپمنٹ کی تاریخ سے 12 ماہ (بمعاوضہ سروس کنٹریکٹ کے ساتھ 24 یا 36 ماہ تک قابل توسیع)

اکثر پوچھے گئے سوالات (FAQ)

Q1: کیا YB-24 انٹیلیجنٹ پری فیبریکیٹڈ آؤٹ ڈور باکس ٹائپ سب سٹیشن زیادہ نمکین ساحلی علاقوں کے لیے موزوں ہے؟

A: ہاں۔ معیاری دیوار ≥80μm موٹائی کے ساتھ اینٹی کورروشن پاؤڈر کوٹنگ کا استعمال کرتی ہے اور 500 گھنٹے کا نمک سپرے ٹیسٹ پاس کرتی ہے۔ انتہائی سنکنرن ماحول کے لیے (مثلاً، بندرگاہیں، کیمیکل پلانٹس)، ہم سٹینلیس سٹیل کے 304/316 انکلوژرز اور اندرونی بس باروں پر اضافی کوٹنگ پیش کرتے ہیں۔

Q2: کیا پورے سب اسٹیشن کو بدلے بغیر ٹرانسفارمر کو تبدیل کیا جا سکتا ہے؟

A: ہاں۔ ٹرانسفارمر کا ڈبہ ہٹانے کے قابل سائیڈ پینلز اور رولر ریلوں کے ساتھ ڈیزائن کیا گیا ہے۔ ٹرانسفارمر کو سامنے یا سائیڈ سے نکالا جا سکتا ہے، اور HV یا LV کمپارٹمنٹس کو پریشان کیے بغیر متبادل یونٹ ڈالا جا سکتا ہے۔ یہ ماڈیولریٹی YB-24 ڈیزائن کی ایک اہم خصوصیت ہے۔

Q3: کیا ذہین سسٹم تھرڈ پارٹی SCADA سسٹم سے کنکشن کی حمایت کرتا ہے؟

A: ہاں۔ معیاری کنٹرولر RS485 پر Modbus RTU اور Ethernet پر Modbus TCP کو سپورٹ کرتا ہے۔ اسے IEC 60870-5-101/104 یا DNP3.0 پروٹوکول کے لیے بھی ترتیب دیا جا سکتا ہے۔ ہم نظام کے انضمام کے لیے ایک مکمل رجسٹر کا نقشہ فراہم کرتے ہیں۔

Q4: کیا YB-24 کو رہائشی عمارتوں کے قریب شور کی حد کے حوالے سے رکھنے کی اجازت ہے؟

A: ہاں۔ خشک قسم کے ٹرانسفارمر کے ساتھ، شور کی سطح 1 میٹر پر ≤55dB ہے، جو رہائشی حدود کو پورا کرتی ہے۔ تیل میں ڈوبے ہوئے ٹرانسفارمرز کے لیے، ہم وائبریشن ڈیمپنگ پیڈز اور ٹرانسفارمر کمپارٹمنٹ کے اندر ایک صوتی انکلوژر شامل کرتے ہیں، جس سے شور کو ≤48dB تک کم ہو جاتا ہے۔

Q5: معیاری ترسیل کا وقت کیا ہے؟

A: معیاری کنفیگریشنز کے لیے (800kVA یا نیچے، IP54، سٹیل انکلوژر، رنگ مین یونٹ کے ساتھ)، آرڈر کی تصدیق کے بعد ڈیلیوری 15---20 کام کے دنوں میں ہوتی ہے۔ اپنی مرضی کے پروجیکٹس (اسٹینلیس سٹیل، خاص رنگ، اوور ہیڈ لائن میں داخلے کے لیے اضافی اونچائی) کے لیے 25---30 کام کے دنوں کی ضرورت ہوتی ہے۔

Q6: YB-24 کے لیے کون سی قسم کے ٹرانسفارمر دستیاب ہیں؟

A: YB-24 کے ساتھ ترتیب دیا جا سکتا ہے۔تیل میں ڈوبے ہوئے ٹرانسفارمرزجیسے S13/S20 یا epoxy resin کاسٹ خشک قسم کے ٹرانسفارمرز جیسے SCB13/SCB14، پراجیکٹ کی ضروریات، تنصیب کے ماحول، فائر سیفٹی کی ضروریات، اور مقامی معیارات پر منحصر ہے۔
