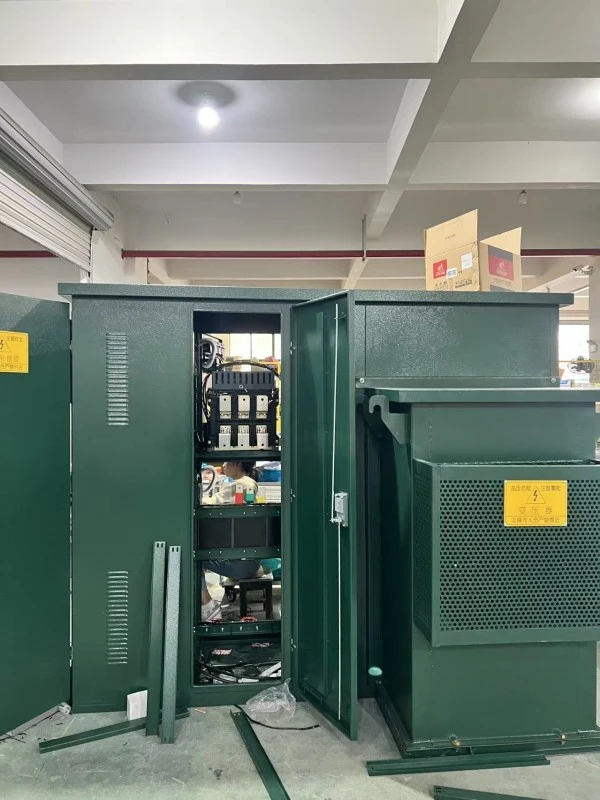

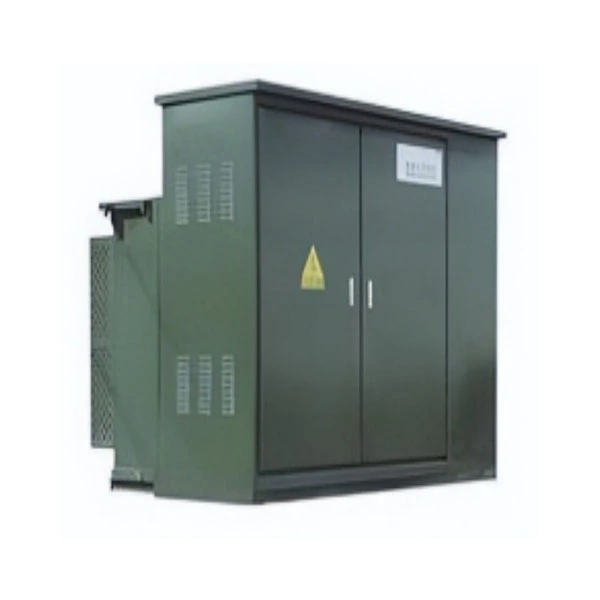

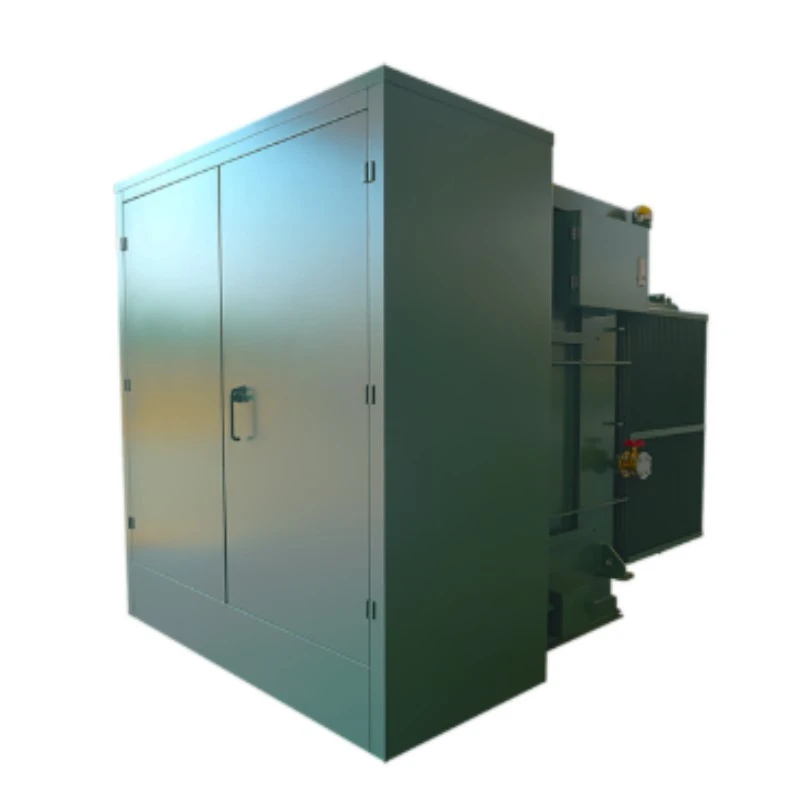

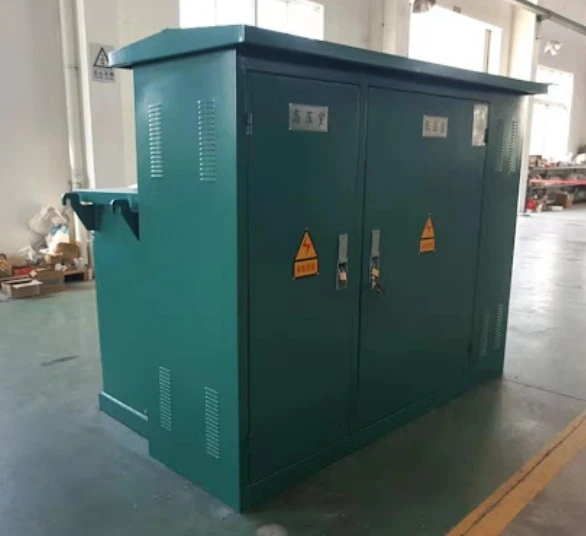

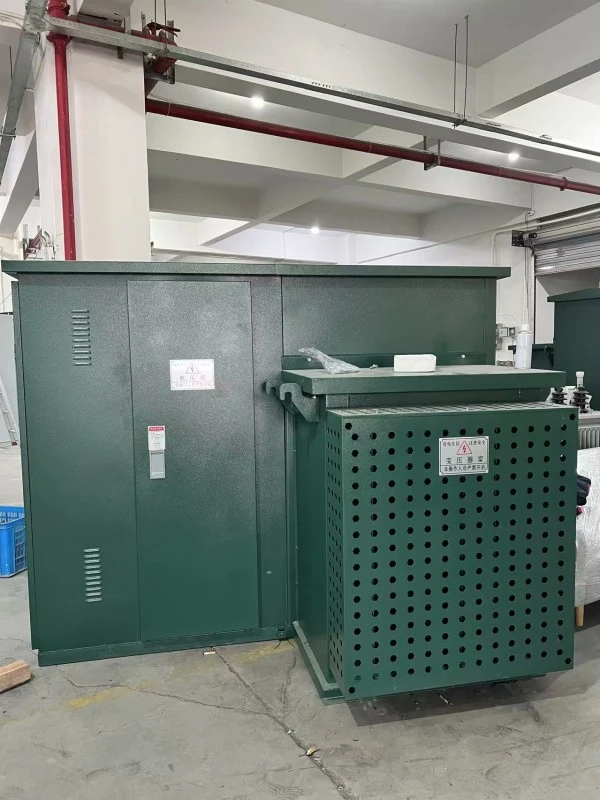

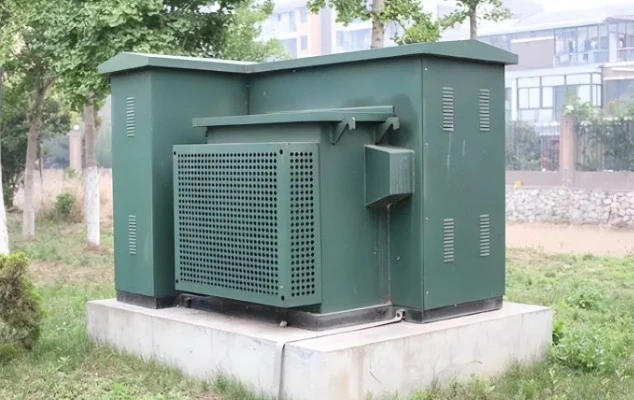

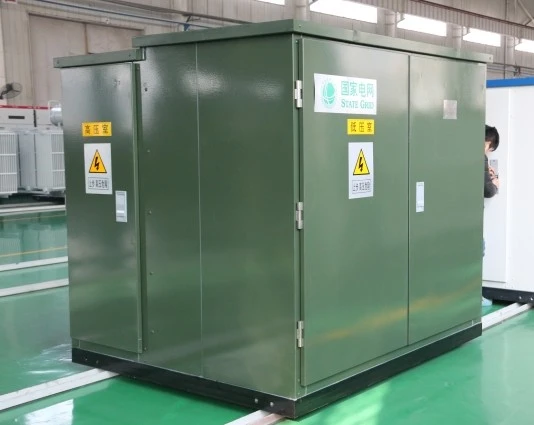

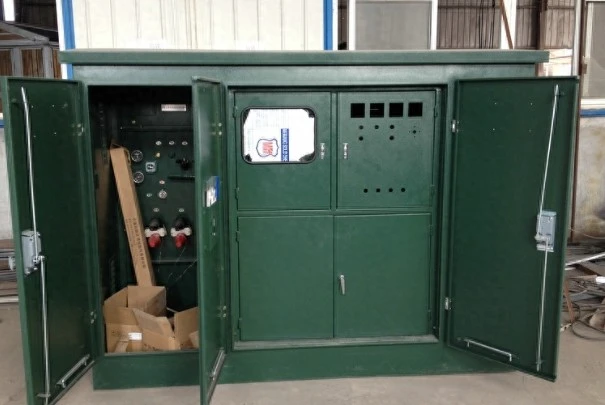

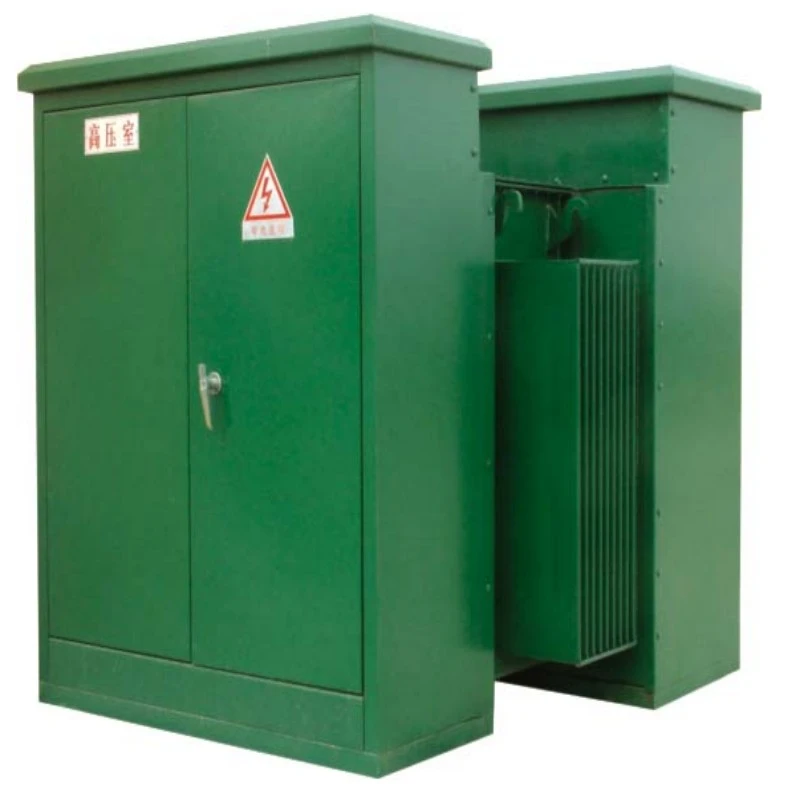

ٹرانسفارمر آئل انسولیشن باکس-قسم کا کمپیکٹ امریکن ٹائپ سب سٹیشن

ٹرانسفارمر آئل انسولیشن باکس ٹائپ کمپیکٹ امریکن ٹائپ سب سٹیشن مکمل طور پر مربوط، پہلے سے تیار شدہ پاور ڈسٹری بیوشن سلوشن ہے۔ تعریف کے مطابق، یہ ایک کمپیکٹ، سکڈ ماونٹڈ اسمبلی ہے جو a کو یکجا کرتی ہے۔ہائی وولٹیج سوئچ گیئر، ایک تیل میں ڈوبا ہوا پاور ٹرانسفارمر، اور ایک ہی مہر بند دھاتی دیوار کے اندر کم وولٹیج تقسیم کرنے والے پینل۔

یہ کیا ہے:

روایتی یورپی طرز کے سب اسٹیشنوں کے برعکس جو اجزاء کو الگ کرتے ہیں، یہامریکی قسم کا یونٹٹرانسفارمر کے تیل کو برقی انسولیٹر اور کولنگ میڈیم دونوں کے طور پر استعمال کرتا ہے۔ ٹرانسفارمر ٹینک ساختی طور پر انکلوژر کے ساتھ مربوط ہے، جس سے ایک متحد، "باکس ٹائپ" فارم فیکٹر بنتا ہے۔

یہ کیا کرتا ہے:

یہ سب اسٹیشن ہائی وولٹیج کی بنیادی بجلی (عام طور پر 12kV سے 36kV) کو کم وولٹیج کے قابل استعمال بجلی (208V سے 480V) میں تبدیل کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ تین اہم افعال انجام دیتا ہے:

1. وولٹیج سٹیپ ڈاون: درمیانے وولٹیج کو استعمال کے وولٹیج تک کم کرتا ہے۔

2. تحفظ: ڈاون اسٹریم گرڈ کو خرابیوں سے بچانے کے لیے ہاؤسز فیوز اور بریکر۔

3. تقسیم: رہائشی کمیونٹیز، تجارتی مراکز، یا صنعتی سہولیات میں بجلی کا انتظام اور تقسیم کرتا ہے۔

ٹرانسفارمر آئل انسولیشن باکس-ٹائپ کومپیکٹ امریکن ٹائپ سب سٹیشن ایسے ماحول میں بہتر ہے جہاں جگہ بہت زیادہ ہے لیکن بھروسے پر سمجھوتہ نہیں کیا جا سکتا۔ یہ ایک علیحدہ باڑ والے صحن یا کنکریٹ والٹ کی ضرورت کو ختم کرتا ہے، کیونکہ تمام زندہ حصے مکمل طور پر بند ہیں۔

پروڈکٹ پیرامیٹر (تفصیلات)

مصنوعات کی خصوصیت اور درخواست

Q1: ٹرانسفارمر آئل انسولیشن باکس-ٹائپ کومپیکٹ امریکن ٹائپ سب سٹیشن کو معیاری پیڈ ماونٹڈ ٹرانسفارمر سے مختلف کیا بناتا ہے؟

A1: فرق انضمام میں ہے۔ ایک معیاری پیڈ ماونٹڈ ٹرانسفارمر صرف ایک ٹرانسفارمر ہے۔ ہمارے باکس ٹائپ کمپیکٹ امریکن ٹائپ سب سٹیشن میں لوڈ بریک سوئچز اور فیوز کے ساتھ ایک ہائی وولٹیج کمپارٹمنٹ کے علاوہ کم وولٹیج بریکر پینل شامل ہے۔ یہ ایک "بکس میں سب سٹیشن" ہے، جبکہ ایک معیاری یونٹ صرف ایک ٹرانسفارمر ہے۔ تیل کی موصلیت خرابیوں کے دوران آرک بجھانے کی اعلیٰ صلاحیت بھی فراہم کرتی ہے۔

Q2: تیل کی موصلیت انتہائی موسم میں میرے آپریشن کو کیسے فائدہ پہنچاتی ہے؟

A2: ٹرانسفارمر آئل میں ہوا سے زیادہ ڈائی الیکٹرک طاقت اور نمایاں طور پر بہتر تھرمل چالکتا ہے۔ گرم آب و ہوا میں (50 ° C تک)، تیل کور اور کنڈلی سے گرمی جذب کرتا ہے، اسے نالیدار ٹینک کی دیواروں کے ذریعے پھیلا دیتا ہے۔ سرد آب و ہوا میں، تیل مستحکم چپکنے والی کو برقرار رکھتا ہے، اندرونی آرکنگ کو روکتا ہے۔ یہ ٹرانسفارمر آئل انسولیشن باکس ٹائپ کمپیکٹ امریکن ٹائپ سب سٹیشن کو ریگستانوں، ساحلی علاقوں اور برفیلے پہاڑی راستوں کے لیے مثالی بناتا ہے۔

Q4: کیا میں کم وولٹیج آؤٹ پٹ کنفیگریشن کو اپنی مرضی کے مطابق بنا سکتا ہوں؟

A4: ہاں۔ ہم 2 سے 8 طریقوں کے ساتھ قابل ترتیب کم وولٹیج پینل پیش کرتے ہیں، بشمول MCCB (مولڈڈ کیس سرکٹ بریکر) آؤٹ پٹ۔ آپ میٹرنگ کمپارٹمنٹس، بجلی کے گرنے والے، اور خودکار پاور فیکٹر کریکشن کیپسیٹرز بھی شامل کر سکتے ہیں۔

درخواست کے منظرنامے۔

1. رہائشی ذیلی تقسیم: ہاؤسنگ کمپلیکس کے لیے زیر زمین فیڈر نیٹ ورکس کو طاقت دیتا ہے۔

2. ونڈ اینڈ سولر فارمز: معاون پاور کے لیے جنریٹر وولٹیج کو بڑھاتا ہے یا گرڈ وولٹیج کو نیچے کرتا ہے۔

3. ای وی چارجنگ اسٹیشنز: فاسٹ ڈی سی چارجرز کے لیے 480V-3 فیز پاور فراہم کرتا ہے۔

4. صنعتی پارکس: تعمیراتی طاقت کے لیے ایک عارضی یا مستقل کمپیکٹ سب اسٹیشن کے طور پر کام کرتا ہے۔

5. شہری تجدید کے منصوبے: پرانے والٹ قسم کے ٹرانسفارمرز کو بدل دیتے ہیں جہاں سیلاب کا خطرہ ہوتا ہے۔

پیداوار کی تفصیلات اور مسابقتی فوائد

تفصیلی اجزاء:

● ٹینک کی تعمیر: ہمارا ٹینک 2.5 ملی میٹر - 3.0 ملی میٹر کولڈ رولڈ اسٹیل استعمال کرتا ہے ( حریف اکثر 1.5 ملی میٹر استعمال کرتے ہیں)۔ نالیدار پنکھوں کو 100% تیل کے رساو کی روک تھام کے لیے روبوٹ طریقے سے ویلڈیڈ کیا جاتا ہے۔

● کور اور وائنڈنگز: ہم اعلی پارگمیتا اناج پر مبنی سلکان اسٹیل (M4 گریڈ) استعمال کرتے ہیں۔ ہسٹریسس کے نقصان کو کم کرنے کے لیے تانبے کی وائنڈنگز (ایلومینیم نہیں) کو مکمل طور پر اینیل کیا جاتا ہے۔

● تیل کا معیار: ہم بریک ڈاؤن وولٹیج>60kV کے ساتھ روکے ہوئے ٹرانسفارمر تیل (IEC 60296 معیاری) سے بھرتے ہیں۔ اختیاری: قدرتی ایسٹر (سبزیوں کا تیل) بایوڈیگریڈیبل ضروریات کے لیے۔

● HV سوئچ: مرئی بریک انڈیکیٹرز کے ساتھ 4-پوزیشن لوڈ بریک سوئچ (بند/کھلا/گراؤنڈ/کنیکٹڈ) شامل ہے۔

● پینٹ سسٹم: 5 قدمی پری ٹریٹمنٹ + زنک سے بھرپور ایپوکسی پرائمر + پالئیےسٹر ٹاپ کوٹ۔ نمک کے اسپرے کا 500+ گھنٹے تک تجربہ کیا گیا۔

پیداواری فوائد بمقابلہ حریف:

اکثر پوچھے گئے سوالات

Q1: ٹرانسفارمر آئل انسولیشن باکس ٹائپ کمپیکٹ امریکن ٹائپ سب سٹیشن کم آئل پریشر کے ساتھ پہنچا۔ کیا یہ لیک ہو رہا ہے؟

A: نہیں، ہم آکسیڈیشن کو روکنے کے لیے ایک چھوٹے نائٹروجن کمبل کے ساتھ یونٹ بھیجتے ہیں۔ پریشر گیج صفر پڑھ سکتا ہے۔ تازہ تیل کو سطح کے اشارے پر بھرنے کے بعد (بنیادی سے تقریباً 5-10 سینٹی میٹر اوپر)، اسے 6 گھنٹے تک رہنے دیں۔ اگر سطح 24 گھنٹوں کے اندر دوبارہ گر جاتی ہے، تو مہر کے معائنے کے لیے ہم سے رابطہ کریں۔

Q4: کیا آپ ٹرانسفارمر آئل انسولیشن باکس-ٹائپ کومپیکٹ امریکن ٹائپ سب سٹیشن کے اسپیئر پارٹس فراہم کرتے ہیں؟

A: ہاں۔ ہم ہائی وولٹیج فیوز (بی-او-نیٹ اسٹائل)، کم وولٹیج بریکرز، آئل لیول گیجز، پریشر ریلیف والوز، اور گسکیٹ کٹس 10+ سال کے لیے اسٹاک کرتے ہیں۔ ہمارے ویب پورٹل کے ذریعے 48 گھنٹے ڈسپیچ کے لیے کوئی بھی اسپیئر پارٹ آرڈر کریں۔

Q5: میں 2 سال کے آپریشن کے بعد تیل کے معیار کی جانچ کیسے کروں؟

A: تیل ڈائی الیکٹرک طاقت ٹیسٹر (ASTM D877) استعمال کریں۔ نیچے والے ڈرین والو سے نمونہ لیں۔ ڈائی الیکٹرک طاقت >30kV ہونی چاہیے۔ اگر یہ 20kV سے نیچے آجائے تو تیل کو فلٹر کریں یا اسے تبدیل کریں۔ ہم 1000kVA سے زیادہ یونٹس کے لیے سالانہ تحلیل شدہ گیس تجزیہ (DGA) کی تجویز کرتے ہیں۔

Q6: کیا ٹرانسفارمر آئل انسولیشن باکس ٹائپ کمپیکٹ امریکن ٹائپ سب سٹیشن سمارٹ گرڈ سسٹم کے ساتھ مطابقت رکھتا ہے؟

A: بالکل۔ اختیاری ایڈ آنز میں شامل ہیں: 4G/5G ریموٹ مانیٹرنگ یونٹس (تیل کا درجہ حرارت، دباؤ، لوڈ کرنٹ) اور RS485/Modbus RTU پورٹس۔ آپ اسے براہ راست اپنے SCADA سسٹم میں ضم کر سکتے ہیں۔

فروخت کے بعد سروس

وارنٹی کی مدت: کمیشن کی تاریخ سے 12 ماہ یا شپنگ کی تاریخ سے 14 ماہ (جو بھی پہلے آئے)۔

کوریج: مینوفیکچرنگ کے تمام نقائص بشمول بنیادی ناکامی، سمیٹنے والے شارٹ سرکٹس، ویلڈز سے تیل کا رساؤ، اورسوئچ گیئرمیکانی ناکامی.
