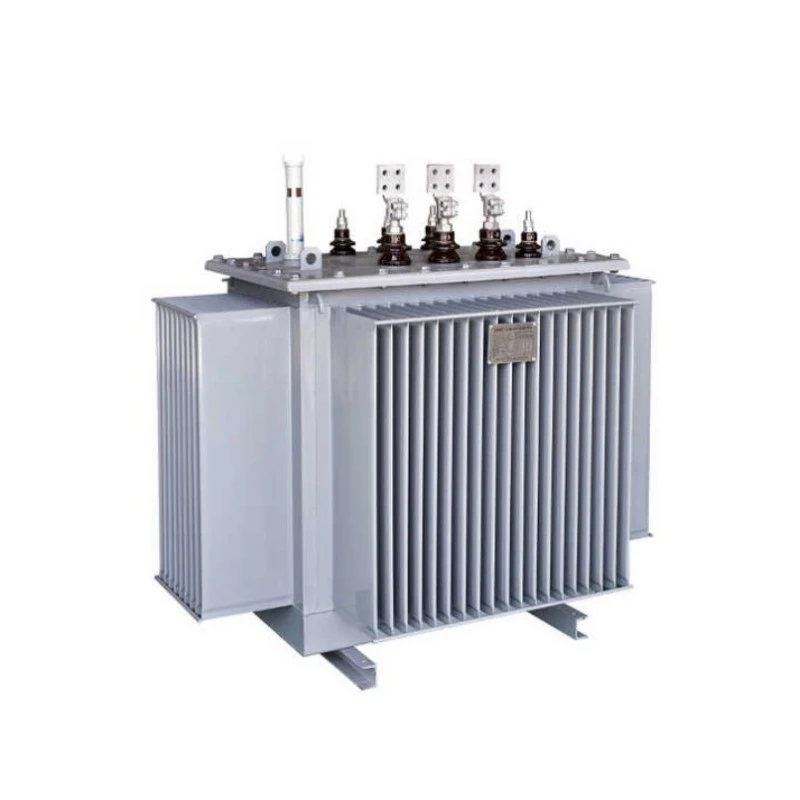

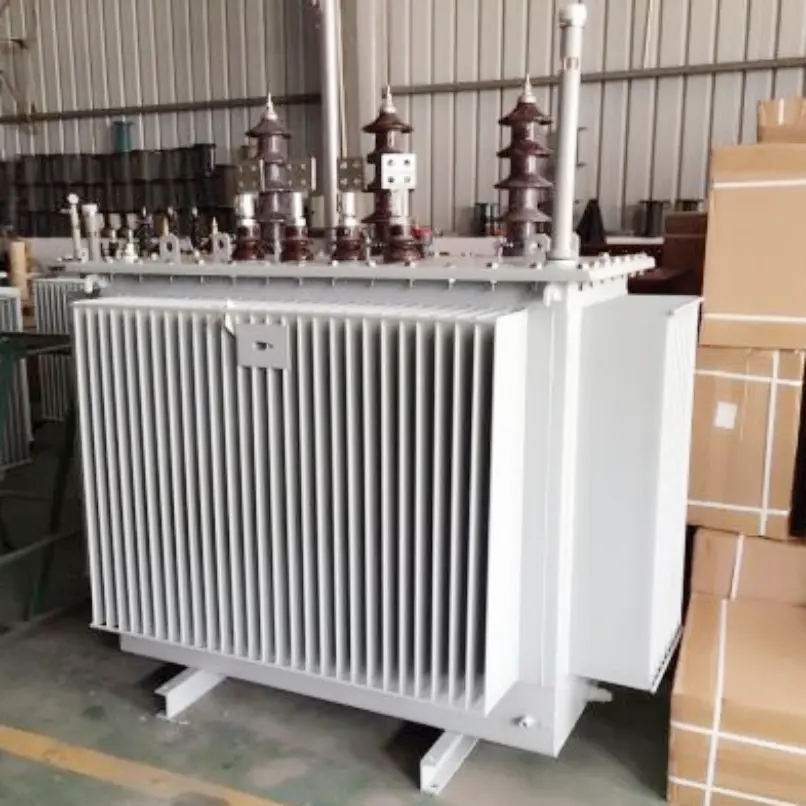

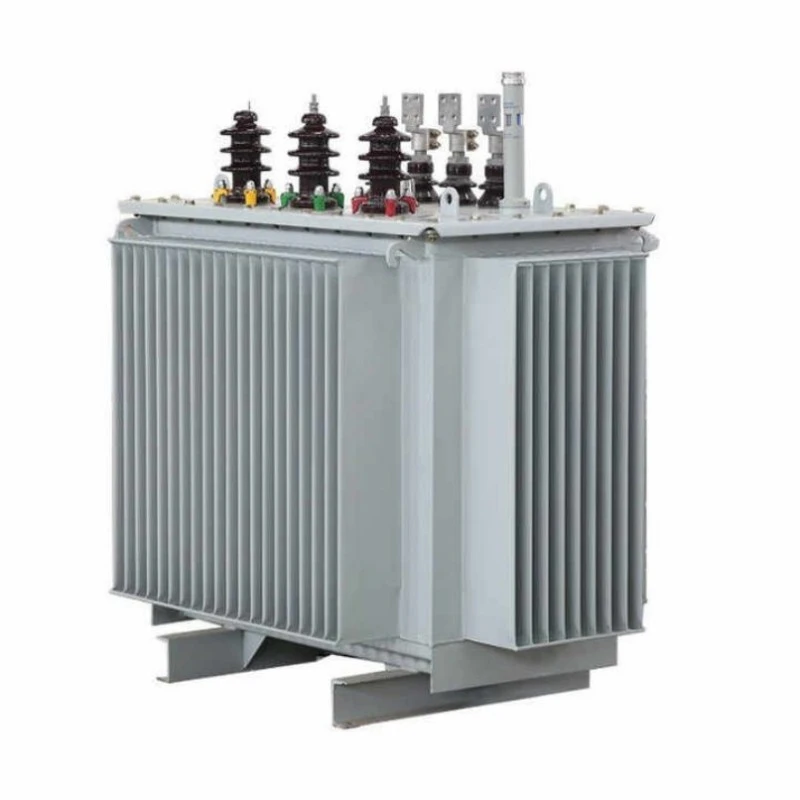

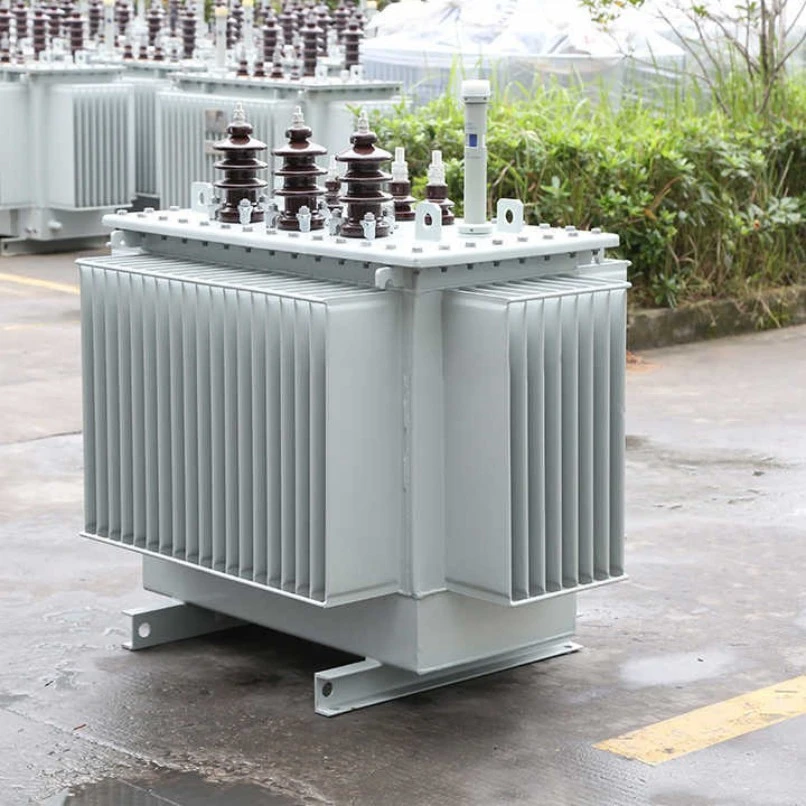

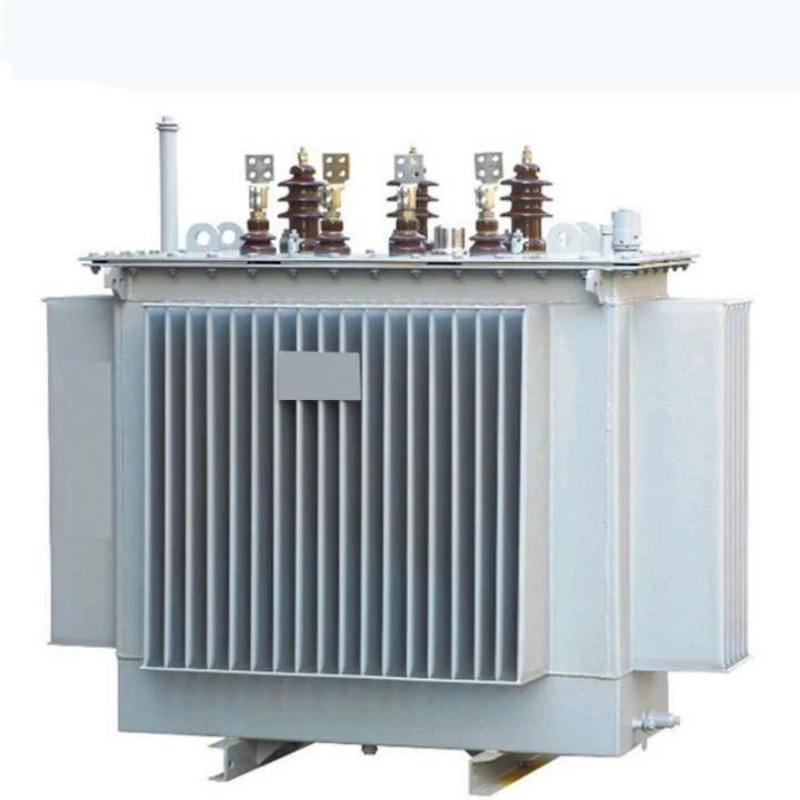

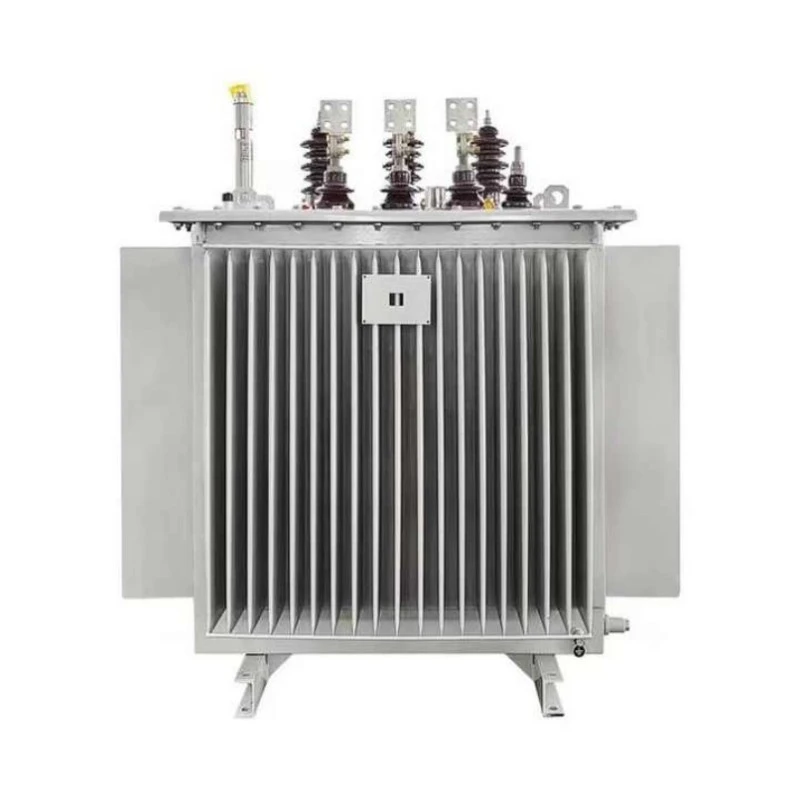

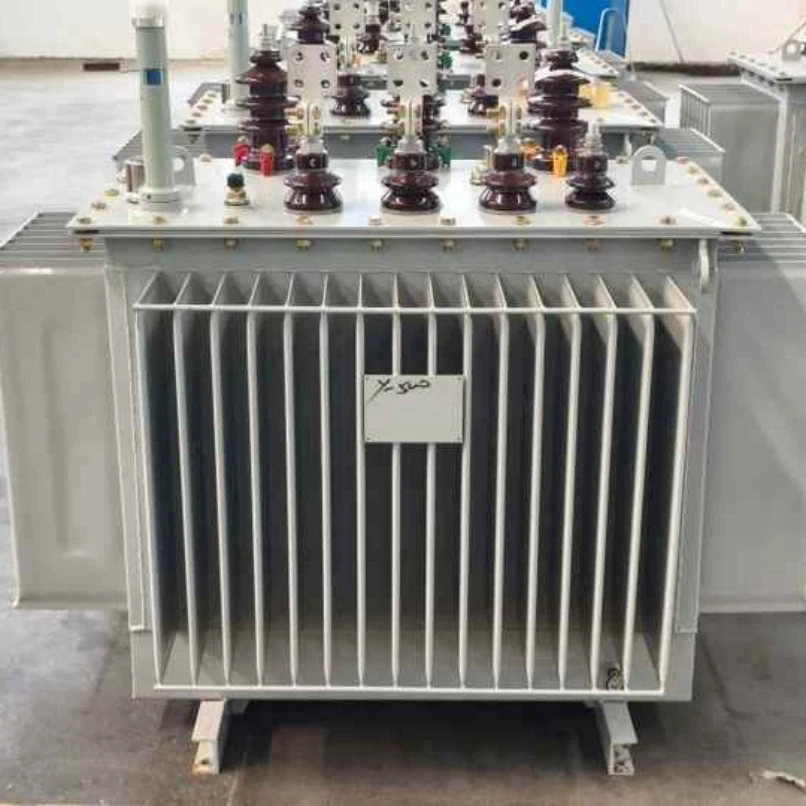

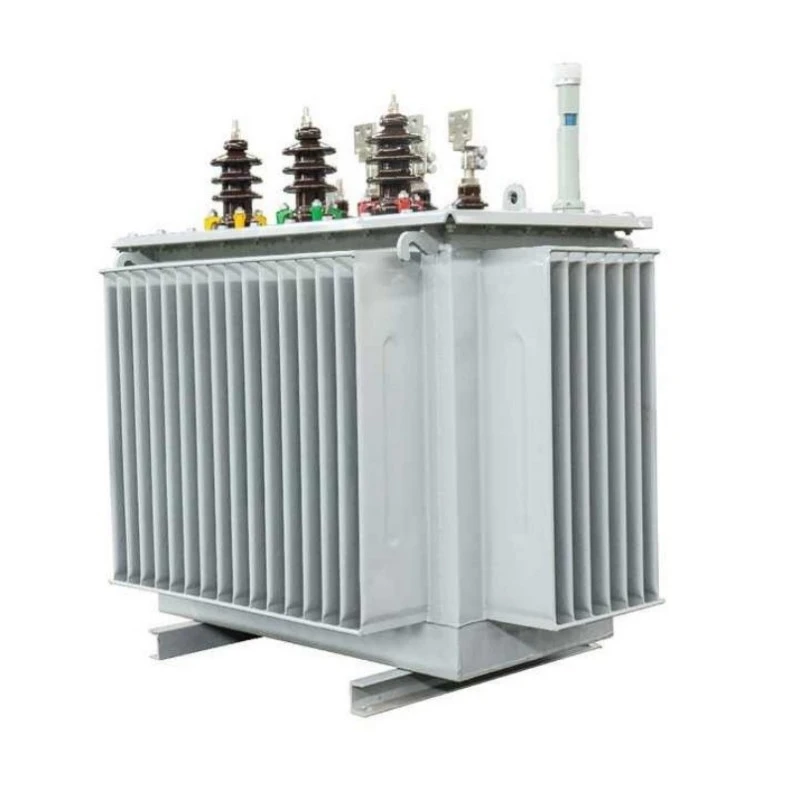

S11 کومپیکٹ سب اسٹیشن الیکٹریکل آئل ڈوبا ہوا ٹرانسفارمر

ہماری کمپنی کا S11 کومپیکٹ سب اسٹیشن الیکٹریکل آئل ایمرسڈ ٹرانسفارمر ایک انتہائی موثر اور توانائی بچانے والا حل ہے جو خاص طور پر جدید پاور ڈسٹری بیوشن نیٹ ورکس کے لیے ڈیزائن کیا گیا ہے۔ اس پروڈکٹ کی خریداری آپ کو ایک مربوط یونٹ فراہم کرتی ہے جس میں ایک ٹرانسفارمر کو ملایا جاتا ہے،ہائی وولٹیج سوئچ گیئر، اور کم وولٹیج کی تقسیم کا سامان، نمایاں طور پر تنصیب کی جگہ اور تعمیراتی اخراجات کو بچاتا ہے۔

اس پروڈکٹ میں کم نقصان والے سلیکون اسٹیل کور اور ہائی کنڈکٹیوٹی تانبے کی وائنڈنگز کا استعمال کیا گیا ہے، جس کے نتیجے میں قومی معیارات کے مقابلے میں نمایاں طور پر کم بغیر لوڈ ہونے والے نقصانات ہوتے ہیں، جس کے نتیجے میں طویل مدتی آپریشن میں توانائی کی کھپت میں خاطر خواہ کمی واقع ہوتی ہے۔ تیل میں ڈوبا ہوا کولنگ سسٹم بہترین گرمی کی کھپت کو یقینی بناتا ہے، اعلی درجہ حرارت اور زیادہ بوجھ کے حالات میں بھی مستحکم آپریشن کو برقرار رکھتا ہے۔ اس کا کمپیکٹ ماڈیولر ڈھانچہ نقل و حمل اور تنصیب میں سہولت فراہم کرتا ہے اور سائٹ پر دیکھ بھال کی حفاظت کو بڑھاتا ہے۔

مصنوعات کی خصوصیت اور درخواست

خصوصیات

1. ANSI.IEC.GB.SANS.Standards کو پورا کریں یا اس سے زیادہ ہوں۔

2. محفوظ ہینڈلنگ، انسٹالیشن اور آپریشن۔

3. کشش، جدید ظہور

4. معقول ڈھانچہ

5. مکمل طور پر مہربند

6. اعلی نظام کی وشوسنییتا

7. آپریشن میں اعلی سیکورٹی اور وشوسنییتا

8. اوورلوڈ اور کارکردگی کی اعلی صلاحیت

9. بہترین شارٹ سرکٹ اور تھرمل برداشت کرنے کی صلاحیتوں کے ساتھ مضبوط تعمیر

10. ٹرانسفارمرز کم لوڈ نقصانات اور کم لوڈ نقصانات کی وجہ سے زیادہ کارآمد ہوتے ہیں۔

S11 کومپیکٹ سب سٹیشن الیکٹریکل آئل ایمرسڈ ٹرانسفارمر کمپیکٹ سب سٹیشن الیکٹریکل آئل ڈوبی ٹرانسفارمر کے چار بنیادی فوائد ہیں:

اعلی کارکردگی اور توانائی کی بچت:کم نقصان والے سلیکون اسٹیل اور ایک بہترین بنیادی ڈھانچے کا استعمال کرتے ہوئے، بغیر لوڈ کا نقصان اور بوجھ کا نقصان دونوں روایتی مصنوعات کے مقابلے میں نمایاں طور پر کم ہیں، جو قومی توانائی کی بچت کے رہنما خطوط کے مطابق ہیں اور طویل مدتی آپریشن کے دوران آپریٹنگ اخراجات کو کافی حد تک کم کرتے ہیں۔

اعلیٰ حرارت کی کھپت اور اوورلوڈ کی صلاحیت:ایک کے طور پرتیل میں ڈوبا ہوا ٹرانسفارمر، یہ اعلی کارکردگی کے موصل تیل کو کولنگ اور انسولیٹنگ میڈیم کے طور پر استعمال کرتا ہے، اعلی گرمی کی کھپت کی کارکردگی پیش کرتا ہے اور اعلی درجہ حرارت، بھاری بوجھ، یا سخت حالات میں بھی مستحکم آپریشن کو برقرار رکھتا ہے، مؤثر طریقے سے آلات کی سروس لائف کو بڑھاتا ہے۔

کمپیکٹ ڈھانچہ ڈیزائن:S11 کومپیکٹ سب سٹیشن الیکٹریکل آئل ایمرسڈ ٹرانسفارمرز کومپیکٹ سب سٹیشنز کے لیے اپنی مرضی کے مطابق انجنیئر کیے گئے ہیں، جس میں ایک چھوٹا سا فٹ پرنٹ اور ایک کمپیکٹ ڈھانچہ ہے جو آسان تنصیب اور دیکھ بھال میں سہولت فراہم کرتا ہے۔ وہ خاص طور پر ان ڈور یا آؤٹ ڈور پاور ڈسٹری بیوشن سائٹس کے لیے موزوں ہیں جہاں جگہ بہت زیادہ ہے۔

اعلی وشوسنییتا اور حفاظت:مکمل طور پر مہر بند ڈھانچہ تیل کے آکسیکرن اور نمی کے داخلے کو مؤثر طریقے سے روکتا ہے، بہترین موصلیت کی کارکردگی اور شارٹ سرکٹ برداشت کرنے کی صلاحیت فراہم کرتا ہے، پیچیدہ گرڈ حالات میں طویل مدتی محفوظ اور مستحکم آپریشن کو یقینی بناتا ہے۔

درخواست

ٹرانسفارمر کی عام سروس کی شرائط

1. سطح سمندر سے اونچائی 1000m سے نیچے ہے۔

2. محیط درجہ حرارت؛

3. سب سے زیادہ ہوا کا درجہ حرارت +40 °C؛

4. سب سے زیادہ یومیہ اوسط ہوا کا درجہ حرارت +30 °C؛

5. سب سے زیادہ سالانہ اوسط ہوا کا درجہ حرارت +20 °C؛

6. کم سے کم بیرونی ہوا کا درجہ حرارت -25 °C؛

اہم درخواست کے منظرنامے۔

اربن پاور ڈسٹری بیوشن نیٹ ورکس:رہائشی علاقوں، تجارتی علاقوں اور صنعتی پارکوں میں کمپیکٹ سب سٹیشنوں کے لیے موزوں ہے، اعلی کثافت کی بجلی کی طلب کو پورا کرتے ہیں۔

توانائی کے نئے منصوبے:S11 کومپیکٹ سب سٹیشن الیکٹریکل آئل ڈوبی ٹرانسفارمرز فوٹو وولٹک اور ونڈ پاور جنریشن سسٹمز کے سٹیپ اپ یا ڈسٹری بیوشن کے مراحل میں بڑے پیمانے پر استعمال ہوتے ہیں، جو سخت بیرونی ماحول کو برداشت کرنے کی صلاحیت رکھتے ہیں۔

انفراسٹرکچر کی تعمیر:ہائی پاور سپلائی کے قابل اعتماد تقاضوں جیسے ہوائی اڈے، سب ویز، ہسپتال اور ڈیٹا سینٹرز کے لیے موزوں۔

عارضی اور ہنگامی بجلی کی فراہمی:کمپیکٹ ڈھانچہ، نقل و حمل میں آسان، عارضی سب سٹیشنوں یا ہنگامی مرمت کے منظرناموں کے لیے موزوں۔

پروڈکٹ پیرامیٹر (تفصیلات)

S11 VS S13 ٹرانسفارمر کا موازنہ

صحیح ڈسٹری بیوشن ٹرانسفارمر کا انتخاب آپ کے پروجیکٹ کے توانائی کی کارکردگی کے اہداف، بجٹ اور طویل مدتی آپریٹنگ اخراجات پر منحصر ہے۔ S11 اور S13 دونوں تیل میں ڈوبے ہوئے ٹرانسفارمرز بجلی کی تقسیم کے نظام میں بڑے پیمانے پر استعمال ہوتے ہیں، لیکن انہیں کارکردگی کی مختلف ترجیحات کے لیے ڈیزائن کیا گیا ہے۔

پیداوار کی تفصیلات

بنیادی مواد اور عمل

S11 کومپیکٹ سب اسٹیشن الیکٹریکل آئل ایمرسڈ ٹرانسفارمرز کور کو ہائی پارگمیبلٹی کولڈ رولڈ اناج پر مبنی سلکان اسٹیل کا استعمال کرتے ہوئے بنایا گیا ہے۔ کور لیمینیشن کو درست طریقے سے شیئر کیا جاتا ہے اور خود کار طریقے سے اسٹیک کیا جاتا ہے تاکہ تنگ جوڑوں اور یکساں مقناطیسی راستوں کو یقینی بنایا جا سکے، بنیادی طور پر بغیر لوڈ کرنٹ اور سٹرے نقصانات کو کم سے کم کیا جاتا ہے۔

سمیٹنے کا ڈھانچہ

ہائی وولٹیج اور کم وولٹیج دونوں وائنڈنگز اعلی برقی چالکتا اور کم مزاحمتی نقصانات کے لیے آکسیجن سے پاک تانبے کے کنڈکٹرز کا استعمال کرتے ہیں۔ مزید برآں، کم وولٹیج وائنڈنگز یکساں انٹر لیئر انسولیشن کے ساتھ فوائل وائنڈنگ کنفیگریشن کو اپناتی ہیں، جو شارٹ سرکٹ کو برداشت کرنے کی صلاحیت کو نمایاں طور پر بڑھاتی ہے۔

موصلیت کا نظام

اعلیٰ معیار کا معدنی موصل تیل یا اختیاری طور پر، ماحول دوست ہائی فائر پوائنٹ انسولیٹنگ سیال، بہترین ڈائی الیکٹرک طاقت اور کیمیائی استحکام فراہم کرنے کے لیے استعمال کیا جاتا ہے۔ آئل پیپر کی موصلیت کا نظام سخت ویکیوم خشک کرنے اور تیل بھرنے کے عمل سے گزرتا ہے تاکہ یہ یقینی بنایا جا سکے کہ ہوا کے بقیہ بلبلے باقی نہ رہیں، جزوی طور پر خارج ہونے والے انسیپشن وولٹیج کو معیاری تقاضوں سے کہیں زیادہ حاصل کر کے طویل مدتی آپریشنل اعتبار کو یقینی بناتا ہے۔

ساختی ڈیزائن کی تفصیلات

ٹینک اور سگ ماہی کی ساخت

ٹینک میں ایک نالیدار پینل یا مربوط فن کی قسم کا ریڈی ایٹر ڈیزائن شامل ہے، جس سے کولنگ کی ضروریات پوری ہوتی ہیں جبکہ تیل کے حجم کے اتار چڑھاؤ کو خود بخود ایڈجسٹ کرنے کے لیے لچکدار لچک فراہم کی جاتی ہے۔ مکمل طور پر مہر بند ڈھانچہ پریشر ریلیف والو اور تیل کی سطح کے اشارے سے لیس ہے، جو تیل اور محیطی ہوا کے درمیان رابطے کو روکتا ہے، اس طرح آکسیکرن اور نمی کو جذب کرنے سے گریز کرتا ہے، اور تیل کی تبدیلی کے وقفوں کو بڑھاتا ہے۔

کومپیکٹ انٹیگریٹڈ ڈیزائن

کومپیکٹ سب اسٹیشن ایپلی کیشنز کے لیے بہتر بنایا گیا، S11 کومپیکٹ سب اسٹیشن الیکٹریکل آئل ایمرسڈ ٹرانسفارمرز ہائی وولٹیج سوئچ گیئر اور کم وولٹیج ڈسٹری بیوشن پینلز کے ساتھ پہلے سے نصب شدہ انضمام کو قابل بناتا ہے۔ برقی کلیئرنس اور موصلیت کی دوری کے تقاضوں کو پورا کرتے ہوئے خارجی طول و عرض کا درست اندازہ لگایا جاتا ہے تاکہ فوٹ پرنٹ کو کم سے کم کیا جا سکے۔ لفٹنگ لگز، بیس ماؤنٹنگ ہولز، اور کیبل کے اندراج کے طریقے تیزی سے سائٹ پر انسٹالیشن اور کنکشن کی سہولت کے لیے معیاری بنائے گئے ہیں۔

تحفظ اور کنٹرول کنفیگریشن

درجہ حرارت کی نگرانی اور تحفظ

آئل ٹمپریچر گیج اور وائنڈنگ ٹمپریچر انڈیکیٹر معیاری کے طور پر فراہم کیے گئے ہیں، جو ریئل ٹائم درجہ حرارت کی نگرانی کو قابل بناتا ہے اور قابل ترتیب الارم اور ٹرپ رابطوں کی پیشکش کرتا ہے۔ اعلیٰ صلاحیت والے ٹرانسفارمرز کے لیے، ایک اختیاری فائبر آپٹک درجہ حرارت کی پیمائش کا نظام سمیٹنے والے ہاٹ پاٹس کے درجہ حرارت کی درست نگرانی کی اجازت دیتا ہے، جو متحرک لوڈ مینجمنٹ کے لیے ڈیٹا سپورٹ فراہم کرتا ہے۔

دباؤ اور تیل کی سطح کا تحفظ

غیر معمولی اندرونی ٹینک کے دباؤ کی صورت میں خود بخود دباؤ چھوڑنے کے لیے پریشر ریلیف والو نصب کیا جاتا ہے، اخترتی یا پھٹنے سے بچاتا ہے۔ آئل لیول گیج میں کم آئل لیول کا الارم فنکشن ہوتا ہے، جو بروقت دیکھ بھال کی مداخلت یا رساو کا پتہ لگاتا ہے۔

معیار اور جانچ کی یقین دہانی

ہر ٹرانسفارمر کو ڈیلیوری سے پہلے جامع قسم کے ٹیسٹ اور معمول کے ٹیسٹوں سے گزرنا پڑتا ہے، بشمول بغیر لوڈ کے نقصان اور بوجھ کے نقصان کے ٹیسٹ، شارٹ سرکٹ مائبادی ٹیسٹ، حوصلہ افزائی اوور وولٹیج برداشت کرنے والے ٹیسٹ، جزوی خارج ہونے والے ٹیسٹ، اور بجلی کے تسلسل کے ٹیسٹ۔ تمام کلیدی کارکردگی کے اشارے قومی معیارات اور IEC وضاحتیں دونوں کی ضروریات سے تجاوز کرتے ہیں، پیچیدہ فیلڈ حالات میں طویل مدتی مستحکم آپریشن کو یقینی بناتے ہیں۔

کیوں Lugao پاور کا انتخاب کریں؟

اعلی درجے کی مینوفیکچرنگ صلاحیتوں اور کوالٹی مینجمنٹ کے سخت نظام کے ساتھ، Lugao Power دنیا بھر کے صارفین کو بجلی کی تقسیم کے قابل اعتماد حل فراہم کرتا ہے۔

خصوصی مینوفیکچرر- Lugao کے پاس بجلی کی ترسیل اور تقسیم کے آلات کے شعبے میں 10 سال سے زیادہ کا تجربہ ہے، جو تیل میں ڈوبے ہوئے ٹرانسفارمرز کے ڈیزائن اور تیاری میں مہارت رکھتا ہے،خشک قسم کے ٹرانسفارمرز، پہلے سے تیار شدہ سب اسٹیشنز، اور درمیانے اور ہائی وولٹیج سوئچ گیئر۔

سخت کوالٹی کنٹرول- ہر S11 سیریز کے تیل میں ڈوبا ہوا ٹرانسفارمر فیکٹری چھوڑنے سے پہلے جامع معمول کی جانچ سے گزرتا ہے، بشمول بغیر لوڈ اور لوڈ نقصان کے ٹیسٹ، موصلیت کے خلاف مزاحمت کے ٹیسٹ، وائنڈنگ مزاحمت کی پیمائش، ڈائی الیکٹرک برداشت کرنے والے وولٹیج ٹیسٹ، اور فیکٹری کی قبولیت کے معائنے، سائٹ پر آپریشن کے دوران اعتماد کو یقینی بنانے کے لیے۔

اپنی مرضی کے مطابق انجینئرنگ حل- ہم مختلف شعبوں بشمول یوٹیلیٹیز، صنعت، قابل تجدید توانائی، اور بنیادی ڈھانچے کے منصوبوں کی ضروریات کو پورا کرنے کے لیے وولٹیج کی درجہ بندی، صلاحیت، کنکشن گروپس، کولنگ کے طریقے، انکلوژر ڈیزائن، اور انسٹالیشن کنفیگریشنز کے لیے حسب ضرورت خدمات پیش کرتے ہیں۔

توانائی سے بھرپور ڈیزائن— ہمارے ٹرانسفارمرز کو اعلیٰ معیار کی کولڈ رولڈ اناج پر مبنی سلکان اسٹیل شیٹس اور ہائی کنڈکٹیویٹی کاپر وائنڈنگز کا استعمال کرتے ہوئے تیار کیا گیا ہے، جو توانائی کی کھپت کو کم کرنے، آپریشنل کارکردگی کو بہتر بنانے، اور پورے لائف سائیکل پر ملکیت کی کل لاگت کو کم کرنے کے لیے بنائے گئے ہیں۔

بین الاقوامی معیارات کی تعمیل—— ہماری پروڈکٹس آئی ایس او سے تصدیق شدہ کوالٹی مینجمنٹ سسٹم کے تحت تیار کی جاتی ہیں اور آئی ای سی، جی بی اور دیگر متعلقہ بین الاقوامی معیارات کی تعمیل کرتی ہیں۔ ٹائپ ٹیسٹ رپورٹس اور تکنیکی دستاویزات درخواست پر دستیاب ہیں۔

قابل اعتماد عالمی فراہمی—— ایک تجربہ کار انجینئرنگ اور برآمدی ٹیم کے تعاون سے، Lugao عالمی صارفین کو تکنیکی مشاورت، فوری کوٹیشن، لچکدار OEM/ODM خدمات، محفوظ پیکیجنگ، اور فروخت کے بعد جوابی معاونت فراہم کرتا ہے۔

مصنوعات کے بعد فروخت سروس

1. ٹرانسفارمر انسٹال ہونے اور سائٹ پر کام کرنے کے بعد، اس کے رساو سے پاک ہونے کی ضمانت ہے، اور پینٹ کے چھلکے یا دھندلا نہ ہونے کی ضمانت ہے۔ 5 سال کی وارنٹی فراہم کی جاتی ہے؛ وارنٹی مدت کے اندر عام استعمال کے تحت ہونے والی کوالٹی کی کوئی بھی پریشانی وارنٹی کے ذریعے کور کی جائے گی۔

2. تمام S11 کومپیکٹ سب سٹیشن الیکٹریکل آئل میں ڈوبے ہوئے ٹرانسفارمرز کو تاحیات سروس کے ذریعے کور کیا جاتا ہے، جس سے مصنوعات کے لوازمات کی تکمیل کو یقینی بنایا جاتا ہے۔

3. سروس کی زندگی 30 سال سے کم نہیں ہے۔

4. سازوسامان کی ناکامی کی صورت میں، سپلائر خریدار سے اطلاع موصول ہونے کے ایک گھنٹے کے اندر جواب دے گا، اور مقامی طور پر 24 گھنٹے کے اندر تکنیکی عملے کو سائٹ پر بھیجے گا۔

خدمت کا عہد

1. S11 کومپیکٹ سب سٹیشن الیکٹریکل آئل ایمرسڈ ٹرانسفارمر ISO 9001-2008 کوالٹی مینجمنٹ سسٹم کے تقاضوں کے مطابق تیار کیا گیا ہے، اس بات کو یقینی بناتا ہے کہ پروڈکٹ فیکٹری چھوڑنے سے پہلے 100% معیار کے معیار پر پورا اترے۔

2. ہماری کمپنی گاہکوں کی اطمینان کو یقینی بنانے کے لیے جامع پری سیلز، سیلز اور بعد از فروخت سروس فراہم کرتی ہے۔

2. ہماری کمپنی 60 ماہ کی وارنٹی پیش کرتی ہے۔ کسی بھی معیار کے مسائل کی صورت میں، ہم 100% صارفین کی اطمینان کو یقینی بناتے ہوئے، پروڈکٹ کی مفت مرمت یا تبدیلی کریں گے۔

ٹرانسفارمرز کا ڈیزائن اور جانچ درج ذیل معیارات پر عمل کرے گی:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《پاور ٹرانسفارمرز》

GB/T6451-2015 《تیل میں ڈوبی پاور ٹرانسفارمرز کے لیے تفصیلات اور تکنیکی تقاضے》

JB/T3837-2010 《ٹرانسفارمر پروڈکٹس کے لیے قسم کے عہدوں کو مرتب کرنے کا طریقہ》

GB/T311.1-3.11-97 《ہائی وولٹیج ٹرانسمیشن اور ٹرانسفارمیشن آلات کے لیے موصلیت کوآرڈینیشن اور ہائی وولٹیج کی جانچ کی تکنیکیں》

GB10237-88 《پاور ٹرانسفارمرز کے لیے موصلیت کی سطح اور ڈائی الیکٹرک ٹیسٹ - بیرونی موصلیت ایئر کلیئرنس》

GB7595-87 《سروس میں ٹرانسفارمر تیل کے لیے معیار کا معیار》

GB7328-87 《ٹرانسفارمرز کے لیے آواز کی سطح کی پیمائش》

GB7534-87 《جزوی خارج ہونے والے مادہ کی پیمائش》

GB/T15164-94 《تیل میں ڈوبی پاور ٹرانسفارمرز کے لیے لوڈنگ گائیڈ》

DL/T586-95 《پاور آلات استعمال کرنے والوں کی مینوفیکچرنگ نگرانی کے لیے تکنیکی گائیڈ》

GB/T311.1-3.11-97 《ہائی وولٹیج ٹرانسمیشن اور ٹرانسفارمیشن آلات کے لیے موصلیت کوآرڈینیشن اور ہائی وولٹیج کی جانچ کی تکنیکیں》

GB2536-1990 《ٹرانسفارمر آئل》

JB/T56011-92 《تیل میں ڈوبی پاور ٹرانسفارمرز کے لیے پروڈکٹ کوالٹی کی درجہ بندی》

ZBK41005-89 《6-220KV ٹرانسفارمرز کی آواز کی سطح》
