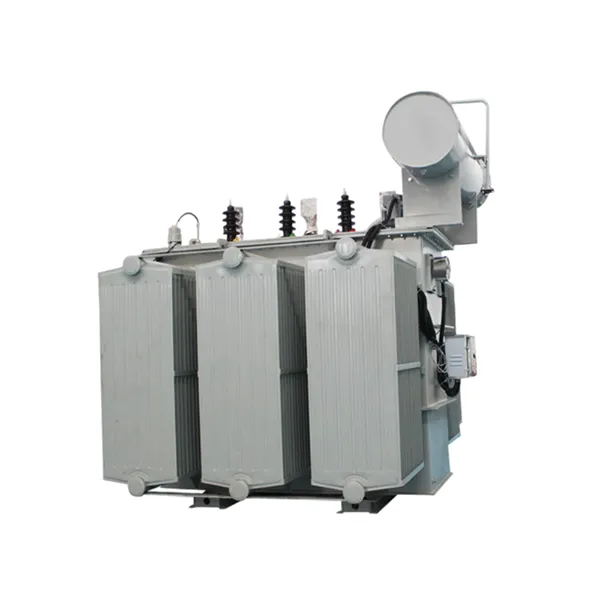

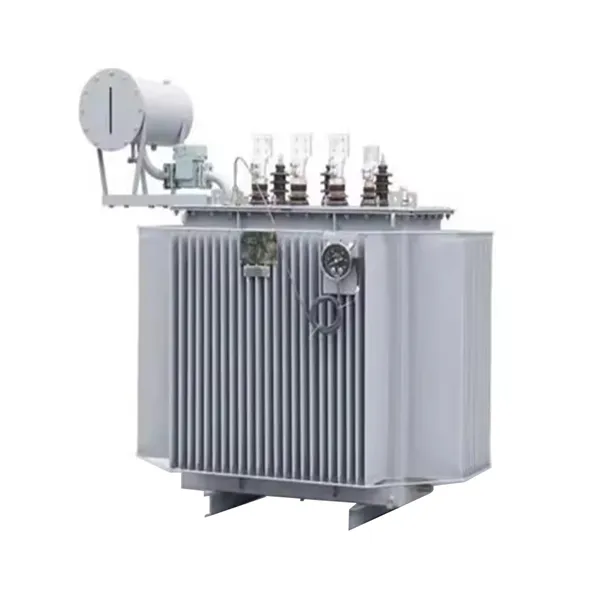

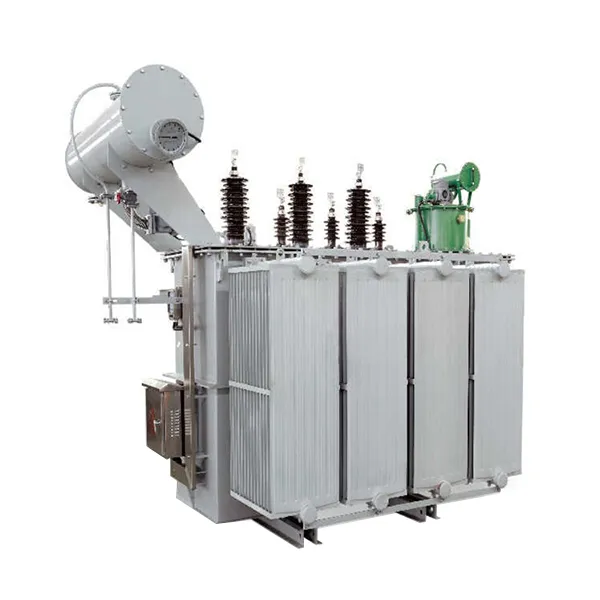

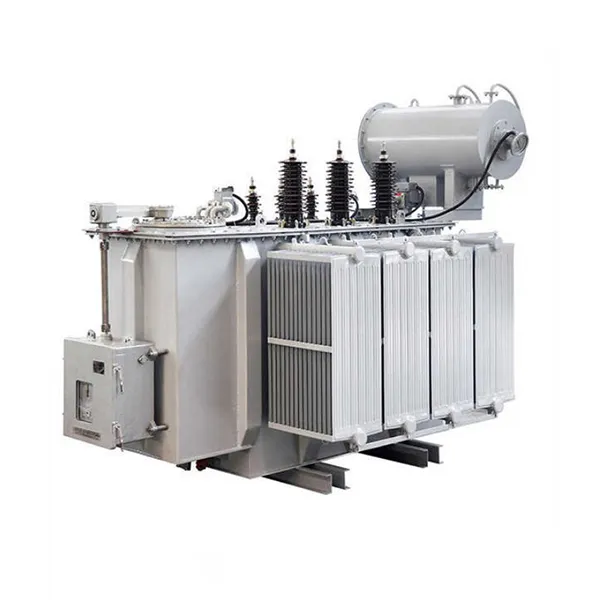

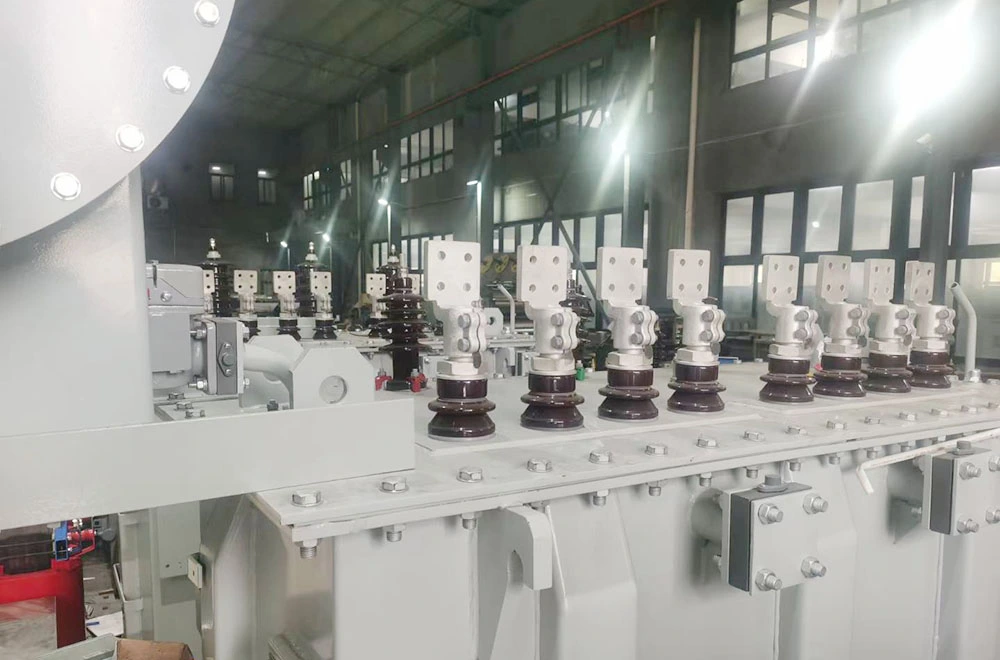

500kva آئل ڈوبا ہوا آؤٹ ڈور ہائی وولٹیج ٹرانسفارمر

یہ تین فیز تیل میں ڈوبا ہوا آؤٹ ڈور ہائی وولٹیج ٹرانسفارمر، جس کی درجہ بندی 500kVA ہے، کو ہائی وولٹیج جیسے 10kV یا 35kV کو 0.4kV جیسے کم وولٹیج کی سطح پر اتارنے کے لیے ڈیزائن کیا گیا ہے، جو اسے ٹرمینل ڈسٹری بیوشن سسٹم کے لیے مثالی بناتا ہے۔ ٹرانسفارمر میں اعلی پارگمیتا کولڈ رولڈ گرین اورینٹڈ سلیکون اسٹیل سے بنایا گیا ایک بنیادی خصوصیت ہے جس میں اسٹیپڈ لیپ جوائنٹ ڈیزائن ہے، مؤثر طریقے سے ہسٹریسس اور ایڈی کرنٹ کے نقصانات کو کم کرتا ہے۔ بغیر بوجھ کے نقصان کی قدریں قومی معیارات کو نمایاں طور پر بہتر کرتی ہیں۔

ہائی وولٹیج اور کم وولٹیج دونوں وائنڈنگز آکسیجن فری کاپر کنڈکٹرز سے بنی ہیں۔ کم وولٹیج وائنڈنگ طولانی تیل کی نالیوں کے ساتھ ورق کے زخم کی ترتیب کو اپناتی ہے، جس سے مکینیکل طاقت اور شارٹ سرکٹ برداشت کرنے کی صلاحیت میں خاطر خواہ بہتری آتی ہے۔ مکمل طور پر مہر بند نالیدار ٹینک کا ڈیزائن بہترین گرمی کی کھپت فراہم کرتا ہے جبکہ خود بخود تیل کے حجم میں ہونے والی تبدیلیوں کی تلافی کرتا ہے۔ یہ ڈیزائن موصل تیل اور محیطی ہوا کے درمیان رابطے کو روکتا ہے، تیل کے آکسیکرن اور نمی کو ختم کرتا ہے، اس طرح سروس کی زندگی کو بڑھاتا ہے۔

تیل میں ڈوبا ہوا ٹرانسفارمر گرڈ وولٹیج کے اتار چڑھاو کو ایڈجسٹ کرنے کے لیے متعدد ٹیپنگ رینجز (±5%, ±2×2.5%) کو سپورٹ کرتا ہے۔ اس کی کمپیکٹ، مضبوط تعمیر قطب پر نصب، پلیٹ فارم، یا زمینی سطح کی بیرونی تنصیبات کے لیے موزوں ہے، جو متنوع موسمی حالات میں قابل اعتماد کارکردگی کو یقینی بناتی ہے۔

پروڈکٹ پیرامیٹر (تفصیلات)

مصنوعات کی خصوصیت اور درخواست

کلیدی خصوصیات

اعلی توانائی کی کارکردگی: اعلی پارگمیتا سلکان اسٹیل اور ایک بہتر بنیادی ڈھانچہ کا استعمال کرتا ہے، روایتی مصنوعات کے مقابلے میں بغیر بوجھ کے نقصان کو 15٪ سے کم کرتا ہے، آلات کی زندگی بھر میں قابل پیمائش توانائی کی بچت فراہم کرتا ہے۔

مکمل طور پر مہر بند تعمیر: نالیدار ٹینک کا ڈیزائن کنزرویٹر کی ضرورت کو ختم کرتا ہے، تیل کے آکسیکرن اور نمی کو جذب کرنے سے روکتا ہے، دیکھ بھال سے پاک آپریشن کو قابل بناتا ہے۔

اعلیٰ موسم کی مزاحمت: محیطی درجہ حرارت -25°C سے +40°C تک اور 1000 میٹر تک کی اونچائی پر قابل اعتماد طریقے سے کام کرتا ہے۔ IP54 تحفظ دھول اور بارش کے خلاف مزاحمت کو یقینی بناتا ہے۔

ہائی شارٹ سرکٹ برداشت کرنے کی صلاحیت: گرڈ کی خرابیوں کے دوران حفاظت کو یقینی بنانے کے لیے شارٹ سرکٹ کے اثرات کے ٹیسٹ پاس کرنے کے بعد، وائنڈنگز کو میکانکی طور پر مضبوط کلیمپنگ سسٹم کے ساتھ مضبوط کیا جاتا ہے۔

لچکدار تنصیب: کومپیکٹ طول و عرض پول پر نصب، پلیٹ فارم، یا زمینی سطح پر تنصیب کی حمایت کرتے ہیں، شہری اور دیہی دونوں جگہوں کی رکاوٹوں کے مطابق۔

اہم درخواست کے منظرنامے۔

اربن پاور ڈسٹری بیوشن نیٹ ورکس: رہائشی علاقوں، تجارتی اضلاع اور صنعتی پارکوں کے لیے موزوں ہے جہاں قابل اعتماد ٹرمینل تقسیم درکار ہے۔

صنعتی سہولیات: مینوفیکچرنگ پلانٹس، پروسیسنگ لائنوں، اور بھاری مشینری کو مستحکم کم وولٹیج بجلی فراہم کرتی ہے، اتار چڑھاؤ والے بوجھ کو آسانی سے سنبھالتی ہے۔

قابل تجدید توانائی کے منصوبے: فوٹو وولٹک اور ونڈ پاور جنریشن سسٹمز میں بڑے پیمانے پر استعمال کیا جاتا ہے جو کہ بیرونی ماحول کے لیے مضبوط موافقت کے ساتھ، سٹیپ اپ یا ڈسٹری بیوشن ایپلی کیشنز کے لیے۔

انفراسٹرکچر کی تعمیر: ہوائی اڈوں، سب وے سسٹمز، ہسپتالوں اور ڈیٹا سینٹرز میں تعینات کیا جاتا ہے جہاں پاور سپلائی کی قابل اعتمادی بہت اہم ہے۔

عارضی اور ہنگامی بجلی کی فراہمی: کمپیکٹ اور نقل و حمل کے قابل ڈیزائن اسے عارضی سب سٹیشنوں یا ہنگامی مرمت کے منظرناموں کے لیے مثالی بناتا ہے۔

پیداوار کی تفصیلات

بنیادی مواد اور مینوفیکچرنگ کا عمل

کور کو 45° اسٹیپڈ لیپ جوائنٹ ڈیزائن کے ساتھ ہائی پارگمیبلٹی کولڈ رولڈ اناج پر مبنی سلکان اسٹیل کا استعمال کرتے ہوئے تیار کیا گیا ہے۔ کور لیمینیشنز درست طریقے سے شیئر کیے جاتے ہیں اور خود بخود اسٹیک کیے جاتے ہیں تاکہ تنگ جوڑوں اور یکساں مقناطیسی راستوں کو یقینی بنایا جا سکے۔ کور کو محفوظ طریقے سے نیم خشک شیشے کی ٹیپ کے ساتھ باندھا جاتا ہے، جس سے کمپن اور شور کو کم کیا جاتا ہے جبکہ بغیر بوجھ کے نقصانات کو کم کیا جاتا ہے۔

سمیٹنے کا ڈھانچہ

ہائی وولٹیج اور کم وولٹیج دونوں وائنڈنگز آکسیجن فری تانبے کے کنڈکٹرز کا استعمال کرتے ہوئے زخم ہیں، اعلی برقی چالکتا اور کم مزاحمتی نقصانات پیش کرتے ہیں۔ کم وولٹیج وائنڈنگ یکساں انٹر لیئر موصلیت اور طولانی تیل کی نالیوں کے ساتھ ورق کے زخم کی ترتیب کو اپناتی ہے، جس سے مکینیکل طاقت اور شارٹ سرکٹ برداشت کرنے کی صلاحیت میں نمایاں اضافہ ہوتا ہے۔

موصلیت اور کولنگ سسٹم

اعلیٰ معیار کا معدنی موصلیت کا تیل ڈائی الیکٹرک میڈیم اور کولنٹ دونوں کے طور پر کام کرتا ہے، جو بہترین کیمیائی استحکام اور ڈائی الیکٹرک طاقت فراہم کرتا ہے۔ آئل پیپر کی موصلیت کا نظام بقایا نمی اور ہوا کے بلبلوں کو ختم کرنے کے لیے سخت ویکیوم خشک کرنے اور تیل بھرنے کے عمل سے گزرتا ہے، اس بات کو یقینی بناتا ہے کہ جزوی ڈسچارج شروع ہونے والی وولٹیج معیاری ضروریات سے کہیں زیادہ ہو۔

ٹینک اور سگ ماہی کی ساخت

ٹینک میں ایک نالیدار پینل ڈیزائن ہے جو گرمی کی کھپت اور تھرمل توسیع کا معاوضہ فراہم کرتا ہے، بیرونی کنزرویٹر کی ضرورت کو ختم کرتا ہے۔ مکمل طور پر مہر بند ڈھانچہ تیل کے آکسیکرن اور نمی کے داخلے کو روکتا ہے، ٹرانسفارمر کی سروس لائف کے دوران دیکھ بھال سے پاک آپریشن کو یقینی بناتا ہے۔ ایک پریشر ریلیف والو اور آئل لیول گیج معیاری حفاظتی خصوصیات کے طور پر فراہم کیے گئے ہیں۔

معیار اور جانچ کی یقین دہانی

ہر ایک تیل میں ڈوبا ہوا بیرونی ہائی وولٹیج ٹرانسفارمر ڈیلیوری سے پہلے جامع معمولات اور قسم کے ٹیسٹوں سے گزرتا ہے، بشمول بغیر لوڈ کے نقصان اور بوجھ میں کمی کی پیمائش، شارٹ سرکٹ مائبادی ٹیسٹ، حوصلہ افزائی اوور وولٹیج برداشت کرنے والے ٹیسٹ، جزوی خارج ہونے والے ٹیسٹ، اور بجلی کے تسلسل کے ٹیسٹ۔ تمام کلیدی کارکردگی کے اشارے قومی معیارات اور IEC وضاحتیں دونوں کی ضروریات سے تجاوز کرتے ہیں، پیچیدہ فیلڈ حالات میں طویل مدتی مستحکم آپریشن کو یقینی بناتے ہیں۔

سوال و جواب: پروڈکٹ کی اہم بصیرتیں۔

Q1: 500kVA تیل میں ڈوبا ہوا بیرونی ہائی وولٹیج ٹرانسفارمر کیا ہے، اور یہ کہاں استعمال ہوتا ہے؟

A: یہ ٹرانسفارمر 500kVA کی گنجائش کے ساتھ ہائی وولٹیج جیسے 10kV یا 35kV کو کم وولٹیج کی سطح جیسے 0.4kV تک لے جاتا ہے۔ یہ وسیع پیمانے پر شہری تقسیم کے نیٹ ورکس، صنعتی پارکوں، قابل تجدید توانائی کے منصوبوں، اور انفراسٹرکچر ایپلی کیشنز میں استعمال ہوتا ہے جہاں بیرونی تنصیب اور طویل مدتی اعتبار ضروری ہے۔

Q2: کیا چیز اس ٹرانسفارمر کو توانائی کو موثر بناتی ہے؟

A: توانائی کی کارکردگی اعلی پارگمیتا اناج پر مبنی سلکان اسٹیل اور ایک بہترین کور مشترکہ ڈیزائن کے استعمال سے حاصل کی جاتی ہے۔ یہ خصوصیات روایتی مصنوعات کے مقابلے بغیر لوڈ کے نقصان کو 15 فیصد سے زیادہ کم کرتی ہیں، جس سے ٹرانسفارمر کی آپریٹنگ لائف پر بجلی کی خاطر خواہ بچت ہوتی ہے۔

Q3: مکمل طور پر مہربند تعمیر کے فوائد کیا ہیں؟

A: مکمل طور پر سیل شدہ نالیدار ٹینک کنزرویٹر اور سانس لینے کے نظام کی ضرورت کو ختم کرتا ہے۔ یہ موصل تیل کو ماحول کی ہوا سے رابطہ کرنے سے روکتا ہے، آکسیکرن اور نمی کو جذب کرنے سے گریز کرتا ہے۔ یہ دیکھ بھال کی ضروریات کو کم کرتا ہے اور تیل اور ٹرانسفارمر دونوں کی سروس کی زندگی کو بڑھاتا ہے۔

Q4: یہ ٹرانسفارمر شارٹ سرکٹ کے حالات میں کیسے کام کرتا ہے؟

A: 500kVA تیل میں ڈوبا ہوا آؤٹ ڈور ہائی وولٹیج ٹرانسفارمر ایک میکانکی طور پر مضبوط وائنڈنگ ڈھانچہ اور ایک مضبوط کلیمپنگ سسٹم کے ساتھ ڈیزائن کیا گیا ہے۔ اس نے قومی سطح پر تسلیم شدہ ٹیسٹنگ لیبارٹریوں میں شارٹ سرکٹ اثرات کے ٹیسٹ کامیابی کے ساتھ پاس کیے ہیں، جس سے گرڈ کی خرابیوں کے دوران قابل اعتماد کارکردگی اور حفاظت کو یقینی بنایا گیا ہے۔

Q5: کیا وارنٹی اور فروخت کے بعد مدد فراہم کی جاتی ہے؟

A: ہم عام استعمال کے تحت مینوفیکچرنگ کے نقائص کا احاطہ کرنے والی 5 سالہ وارنٹی پیش کرتے ہیں۔ زندگی بھر تکنیکی مدد اور اسپیئر پارٹس کی دستیابی فراہم کی جاتی ہے۔ ناکامی کی صورت میں، ہم اطلاع کے ایک گھنٹے کے اندر جواب دیتے ہیں اور 24 گھنٹوں کے اندر اندر اندر اندر اندر تکنیکی عملے کو بھیج دیتے ہیں۔ ٹرانسفارمر کو 30 سال سے کم کی سروس لائف کے لیے ڈیزائن کیا گیا ہے۔

کیوں Lugao پاور کا انتخاب کریں؟

سرٹیفیکیشن اور کوالٹی اشورینس

ISO 9001:2008 کوالٹی مینجمنٹ سسٹم مصدقہ

CE نشان زد

نیشنل ٹرانسفارمر کوالٹی سپرویژن اینڈ ٹیسٹنگ سینٹر سے ٹیسٹ رپورٹس ٹائپ کریں۔

ڈیلیوری سے پہلے 100% روٹین ٹیسٹنگ: بغیر بوجھ کا نقصان، بوجھ میں کمی، شارٹ سرکٹ کی رکاوٹ، حوصلہ افزائی شدہ اوور وولٹیج، جزوی خارج ہونے والا مادہ، بجلی کا تسلسل، اور بہت کچھ

پیکیجنگ اور ترسیل

پیکیجنگ: لکڑی کا کریٹ یا موسم مزاحم لپیٹے ہوئے پیکیجنگ جو سمندر، زمین یا ریل کی نقل و حمل کے لیے موزوں ہے

شپنگ کی حالت: تیل سے بھرا ہوا، مہر بند، فیکٹری ٹیسٹ رپورٹس، ہدایاتی کتابچے، اور انسٹالیشن ڈرائنگ کے ساتھ

معیاری لوازمات: آئل لیول گیج، پریشر ریلیف والو، ڈائل تھرمامیٹر، بشنگ، گراؤنڈنگ بولٹ، اور مکمل ہارڈ ویئر سیٹ

فروخت کے بعد سروس کا عزم

5 سالہ وارنٹی: کمشننگ کے بعد عام استعمال میں پیدا ہونے والے معیار کے مسائل کے لیے مفت مرمت یا متبادل۔

لائف ٹائم سروس سپورٹ: پروڈکٹ لائف سائیکل کے دوران تکنیکی مدد اور اسپیئر پارٹس کی دستیابی۔

30 سالہ ڈیزائن لائف: طویل مدتی وشوسنییتا کو یقینی بنانے کے لیے اعلیٰ درجے کے مواد کے ساتھ بنایا گیا ہے۔

ہنگامی جواب: غلطی کی اطلاع کے ایک گھنٹے کے اندر جواب؛ 24 گھنٹوں کے اندر اندر گھریلو آن سائٹ سروس۔
