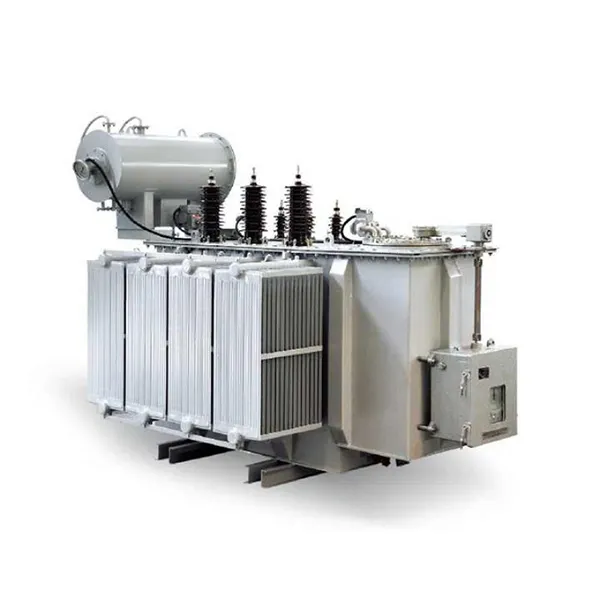

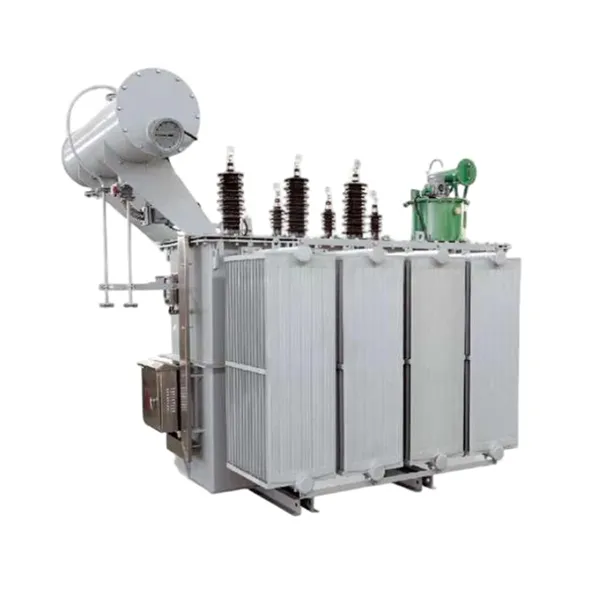

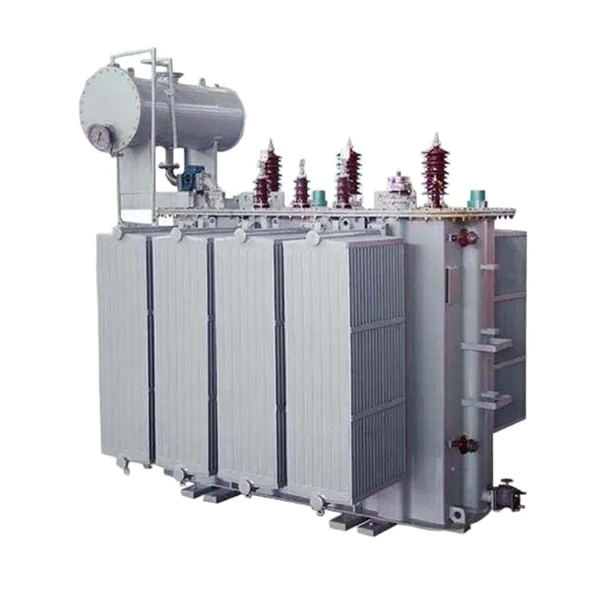

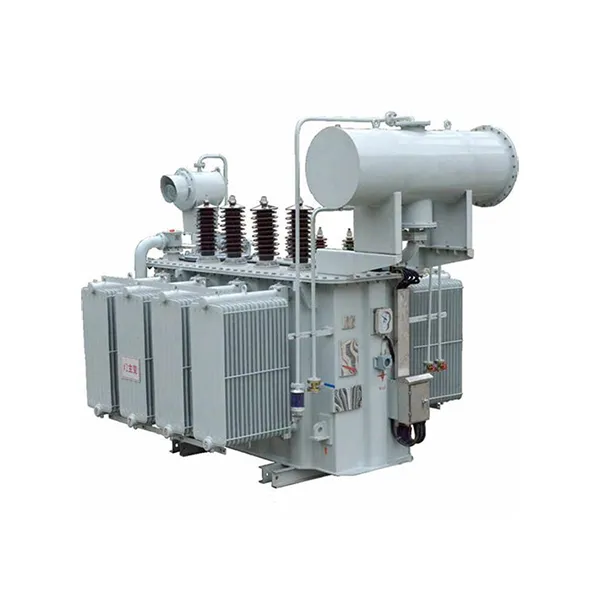

سٹیپ اپ تھری فیز میڈیم وولٹیج الیکٹرک ٹرانسفارمر

Lugao Power Co., Ltd. گرڈ انٹیگریشن اور صنعتی ایپلی کیشنز کے لیے کم وولٹیج کے ان پٹ کو درمیانے وولٹیج کی سطح تک بڑھانے کے لیے انجنیئر کیے گئے تھری فیز میڈیم وولٹیج کے الیکٹرک ٹرانسفارمرز کو اعلیٰ کارکردگی والے سٹیپ اپ تیار کرتا ہے۔ ہماری کمپنی ایک قابل اعتماد سٹیپ اپ ٹرانسفارمر مینوفیکچرر کے طور پر، ہمارا بنیادی فائدہ ایڈوانس کور میٹریلز، آپٹمائزڈ میگنیٹک سرکٹ ڈیزائن، اور مضبوط موصلیت کا نظام ہے، جو متغیر بوجھ کی حالت میں مستحکم وولٹیج کو بڑھانا یقینی بناتا ہے۔ قابلِ بھروسہ، طویل مدتی کارکردگی کے خواہاں قابل تجدید توانائی اور صنعتی پاور سسٹمز کے لیے مثالی۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ہمارے اسٹیپ اپ تھری فیز میڈیم وولٹیج الیکٹرک ٹرانسفارمر کو کم وولٹیج پاور (جیسے 0.4kV) کو میڈیم وولٹیج آؤٹ پٹ (جیسے 11kV، 22kV، یا 33kV) میں تبدیل کرنے کے لیے ڈیزائن کیا گیا ہے، جس سے طویل فاصلے پر موثر ٹرانسمیشن یا تقسیم کے نیٹ ورکس میں انضمام ممکن ہو گا۔ یہ پروڈکٹ قابل تجدید توانائی کے منصوبوں، صنعتی سہولیات، اور پاور اسٹیشنوں کے لیے ضروری ہے جن کے لیے قابل اعتماد وولٹیج بلندی کی ضرورت ہوتی ہے۔

ٹرانسفارمر میں اعلی پارگمیتا اناج پر مبنی سلکان سٹیل کور اور آکسیجن سے پاک تانبے کی وائنڈنگز ہیں، جو کم سے کم نقصانات اور اعلی تھرمل استحکام کو یقینی بناتے ہیں۔ دیتیل میں ڈوبا ہوا کولنگ سسٹماعلی گرمی کی کھپت فراہم کرتا ہے، جبکہ مکمل طور پر مہر بند ڈھانچہ ماحولیاتی آلودگیوں سے بچاتا ہے، دیکھ بھال کی ضروریات کو کم کرتا ہے اور سروس کی زندگی کو بڑھاتا ہے۔

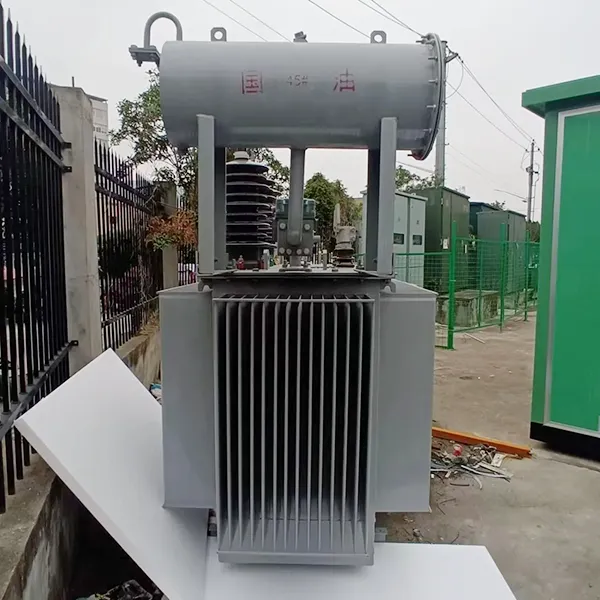

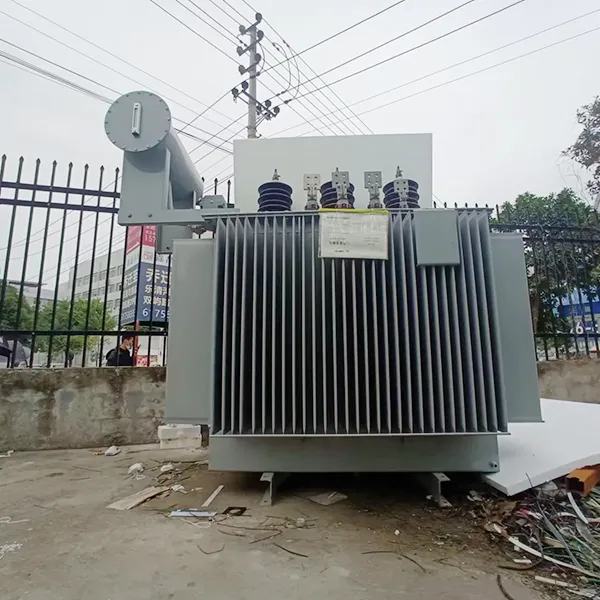

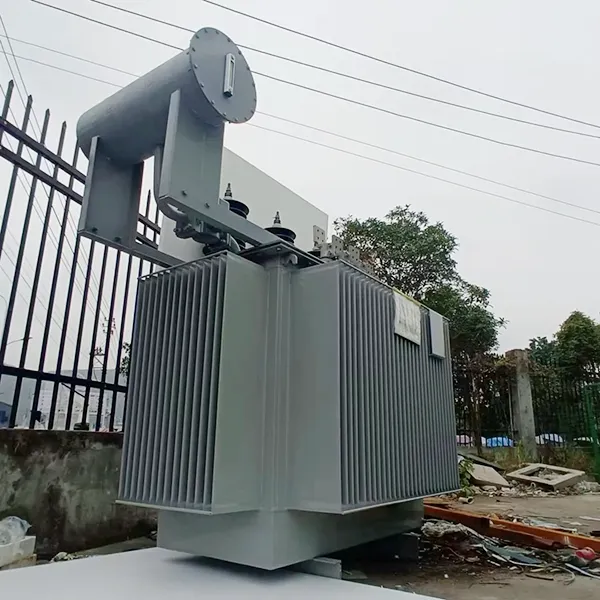

Step Up Three Phase Medium Voltage Electric Transformer

پروڈکٹ پیرامیٹر (تفصیلات)

اسٹیپ اپ تھری فیز آئل میں ڈوبا ہوا ٹرانسفارمر- مخصوص تفصیلات (0.4kV / 11kV)

درجہ بندی (kVA)	HV (kV)	LV (V)	ویکٹر گروپ	رکاوٹ (%)	بغیر لوڈ کا نقصان (kW)	لوڈ نقصان (kW)	بغیر لوڈ کرنٹ (%)	وزن (کلوگرام)	طول و عرض (L×W×H) ملی میٹر
100	11	400	Dyn11	4.0	0.30	1.60	1.8	520	830×720×980
250	11	400	Dyn11	4.0	0.58	3.25	1.4	950	1220×780×1190
500	11	400	Dyn11	4.5	0.98	5.50	1.2	1530	1420×980×1300
1000	11	400	Dyn11	5.0	1.75	10.50	1.0	2600	1860×1260×1500
1600	11	400	Dyn11	6.0	2.45	14.80	0.8	3750	1960×1630×2030
2500	11	400	Dyn11	6.0	3.40	21.50	0.7	5200	2100×1820×2150
نوٹ: ٹیپ کرنے کی حد: ±5%، ±2×2.5%؛ تعدد: 50Hz / 60Hz دستیاب ہے۔

معیاری آلات پر مشتمل ہے۔

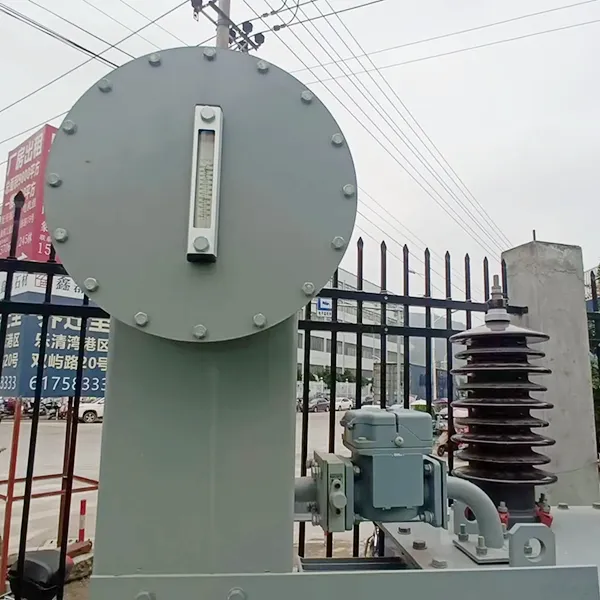

1. کم سطح کے الارم کے ساتھ آئل لیول گیج

2. پریشر ریلیف والو

3. الارم کے رابطوں کے ساتھ تھرمامیٹر ڈائل کریں۔

4. غلطی کا پتہ لگانے کے لئے اختیاری گیس ریلے

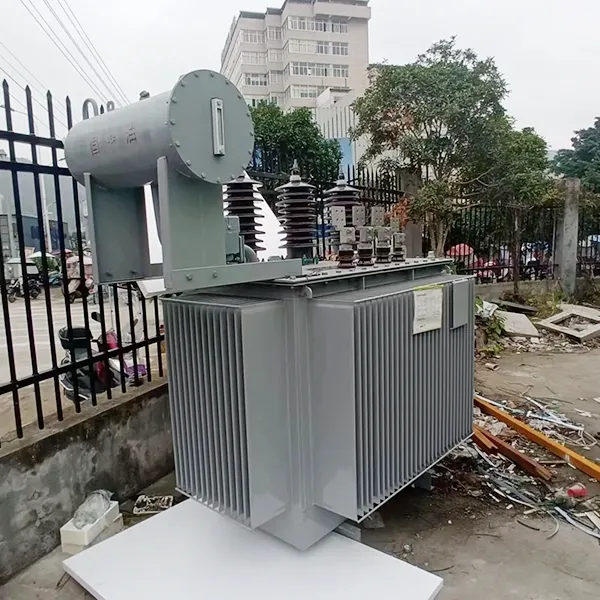

Step Up Three Phase Medium Voltage Electric Transformer

مصنوعات کی خصوصیت اور درخواست

خصوصیات

سٹیپ اپ تھری فیز میڈیم وولٹیج الیکٹرک ٹرانسفارمرز بین الاقوامی معیارات پر پورا اترتے ہیں یا اس سے تجاوز کرتے ہیں-- IEC 60076، ANSI C57.12، GB1094، اور SANS 780 کے مطابق، عالمی قابل اطلاق اور قابل اعتماد کو یقینی بناتے ہیں۔

مکمل طور پر مہر بند نالیدار ٹینک کا ڈیزائن - کنزرویٹر کی ضرورت کو ختم کرتا ہے، تیل کے آکسیکرن اور نمی کے داخلے کو روکتا ہے، طویل مدت تک دیکھ بھال سے پاک آپریشن کو قابل بناتا ہے۔

زیادہ اوور لوڈ کی گنجائش اور تھرمل استحکام - تیل میں ڈوبا ہوا کولنگ سسٹم مستحکم کارکردگی کو یقینی بناتا ہے یہاں تک کہ مسلسل زیادہ بوجھ کے حالات یا ان پٹ وولٹیج کے اتار چڑھاؤ کے باوجود۔

کم شور کا آپریشن - بہترین بنیادی مشترکہ ڈھانچہ اور کمپن ڈیمپنگ ڈیزائن آپریشنل شور کو کم کرتا ہے، جو رہائشی یا شور سے حساس ماحول کے لیے موزوں ہے۔

لچکدار تنصیب کے لیے کومپیکٹ ڈھانچہ - ماڈیولر ڈیزائن قطب پر نصب، پیڈ ماونٹڈ، یا سب اسٹیشن کنفیگریشنز کی اجازت دیتا ہے، جو کہ جگہ سے محدود یا آؤٹ ڈور سائٹس کے مطابق ہوتا ہے۔

مضبوط شارٹ سرکٹ برداشت کرنے کی صلاحیت - ورق کی قسم کی کم وولٹیج وائنڈنگز اور سخت کوائل سپورٹ ڈھانچے اچانک خرابی کے حالات میں مکینیکل سالمیت کو یقینی بناتے ہیں۔

آسان تنصیب اور کم دیکھ بھال--معیاری لفٹنگ لگز، بیس ماؤنٹنگ ہولز، اور کیبل کے اندراج کے اختیارات سائٹ پر تنصیب کو آسان بناتے ہیں۔ مکمل طور پر مہر بند ڈیزائن معمول کی دیکھ بھال کو کم کرتا ہے۔

لائف ٹائم سپورٹ کے ساتھ طویل سروس لائف--کم از کم 30 سال کی آپریشنل زندگی کے لیے ڈیزائن کیا گیا ہے، جو تاحیات تکنیکی مدد اور اسپیئر پارٹس کی دستیابی کے ساتھ ہے۔

وولٹیج ریگولیشن کے لیے متعدد ٹیپنگ رینجز - ±5%، ±2×2.5% ٹیپنگ آپشنز فراہم کرتی ہے، جس سے وولٹیج کی درست ایڈجسٹمنٹ گرڈ یا لوڈ کی مختلف حالتوں کو پورا کرتی ہے۔

ماحول دوست موصلی سیال کے اختیارات -- قدرتی ایسٹر (سبزیوں کا تیل) یا ہائی فائر پوائنٹ انسولیٹنگ سیالوں کے ساتھ ماحول سے متعلق ایپلی کیشنز کے لیے دستیاب ہے۔

سوال و جواب: کلیدی اسٹیپ اپ ٹرانسفارمر بصیرتیں۔

سوال: اسٹیپ اپ ٹرانسفارمر کیا ہے؟

A: ایک سٹیپ اپ ٹرانسفارمر کم ان پٹ وولٹیج کو زیادہ آؤٹ پٹ وولٹیج تک بڑھاتا ہے۔ اس میں پرائمری وائنڈنگ پر کم موڑ اور سیکنڈری وائنڈنگ پر زیادہ موڑ ہوتے ہیں۔ اس قسم کا ٹرانسفارمر قابل تجدید توانائی کے نظام، جیسے سولر فارمز اور ونڈ پاور پلانٹس کے لیے اہم ہے، جہاں گرڈ ٹرانسمیشن کے لیے کم وولٹیج سے پیدا ہونے والی بجلی کو بڑھانا ضروری ہے۔

سوال: یہ سٹیپ اپ ٹرانسفارمر توانائی کی کارکردگی کو کیسے بہتر بناتا ہے؟

A: ہمارا ٹرانسفارمر اسٹیپڈ لیپ جوائنٹ کور ڈیزائن کے ساتھ ہائی پارگمیبلٹی کولڈ رولڈ گرین پر مبنی سلکان اسٹیل استعمال کرتا ہے۔ یہ ہسٹریسس اور ایڈی کرنٹ کے نقصانات کو نمایاں طور پر کم کرتا ہے، روایتی ٹرانسفارمرز کے مقابلے میں بغیر بوجھ اور بوجھ کے نقصانات کو کم کرتا ہے، جو براہ راست آپریشنل اخراجات کو کم کرتا ہے۔

سوال: تیل میں ڈوبا ہوا کولنگ سسٹم سٹیپ اپ ایپلی کیشنز کے لیے کیوں اہم ہے؟

A: موصل کا تیل ڈائی الیکٹرک طاقت اور موثر گرمی کی کھپت دونوں فراہم کرتا ہے۔ یہ کور اور ونڈنگ سے حرارت کو ٹینک کی سطح پر منتقل کرتا ہے، مسلسل زیادہ بوجھ یا اعلی درجہ حرارت کے حالات میں بھی مستحکم آپریشن کو یقینی بناتا ہے۔

سوال: کیا یہ مرحلہ تین فیز میڈیم وولٹیج الیکٹرک ٹرانسفارمر کو باہر استعمال کیا جا سکتا ہے؟

A: ہاں۔ مکمل طور پر مہر بند نالیدار ٹینک ڈیزائن اندرونی اجزاء کو نمی، دھول اور سنکنار ماحول سے بچاتا ہے، جو اسے بیرونی تنصیبات جیسے سولر پاور پلانٹس، ونڈ فارمز اور صنعتی سب سٹیشنز کے لیے مثالی بناتا ہے۔

خصوصیات کے فوائد

آپریٹنگ اخراجات میں نمایاں کمی: آپٹمائزڈ مقناطیسی سرکٹ اور کم نقصان والے مواد توانائی کے نقصانات کو کم کرتے ہیں، ٹرانسفارمر کی زندگی بھر میں بجلی کی لاگت کو کم کرتے ہیں۔

اعلی آپریشنل وشوسنییتا: اعلی درجے کا شارٹ سرکٹ ڈیزائن اور بہتر موصلیت کا نظام گرڈ کے اتار چڑھاو یا خرابی کے حالات میں بھی مستحکم آپریشن کو یقینی بناتا ہے۔

کم دیکھ بھال کے تقاضے: مکمل طور پر مہر بند ڈھانچہ تیل کی تبدیلی کی ضرورت کو ختم کرتا ہے اور معائنہ کی فریکوئنسی کو کم کرتا ہے، ڈاؤن ٹائم اور دیکھ بھال کے اخراجات کو کم کرتا ہے۔

کومپیکٹ اور موافقت پذیر ڈیزائن: ماڈیولر ڈھانچہ جگہ کی تنگی والے ماحول میں لچکدار تنصیب کی اجازت دیتا ہے، جبکہ معیاری انٹرفیس سوئچ گیئر اور کنٹرول سسٹم کے ساتھ انضمام کو آسان بناتا ہے۔

مصنوعات ماحول سے مطابقت رکھتی ہیں۔

حالت	تفصیلات
اونچائی	1000 میٹر سے زیادہ نہیں۔
زیادہ سے زیادہ محیطی درجہ حرارت	+40°C
کم از کم محیطی درجہ حرارت	-25°C
زیادہ سے زیادہ ماہانہ اوسط رشتہ دار نمی	90% (20 ° C پر)
تنصیب کی سائٹ کی ضروریات	آگ یا دھماکے کا کوئی خطرہ نہیں؛ کم سے کم کیمیائی سنکنرن یا کمپن کے ساتھ انڈور اور آؤٹ ڈور استعمال کے لیے موزوں

درخواست کے منظرنامے۔

قابل تجدید توانائی کے نظام: شمسی فارموں اور ہوا سے بجلی پیدا کرنے والے پلانٹس کے لیے مثالی کم وولٹیج کی بجلی کو گرڈ کنکشن کے لیے درمیانے وولٹیج کی سطح تک بڑھانا ہے۔

صنعتی سہولیات: مینوفیکچرنگ پلانٹس اور بھاری صنعتوں میں استعمال کیا جاتا ہے جہاں تقسیم کے لیے جنریٹروں یا انورٹرز سے کم وولٹیج کی طاقت کو بلند کرنا ضروری ہے۔

انفراسٹرکچر پراجیکٹس: ہوائی اڈوں، ریلوے، اور ڈیٹا سینٹرز کے لیے موزوں جو بیک اپ یا مین پاور سسٹمز کے لیے قابل اعتماد وولٹیج بلندی کی ضرورت ہوتی ہے۔

پاور اسٹیشن: چھوٹے پیمانے پر بجلی پیدا کرنے والے اسٹیشنوں میں لاگو کیا جاتا ہے جہاں طویل فاصلے پر ترسیل کے لیے وولٹیج کو بڑھانا ضروری ہے۔

پیداوار کی تفصیلات

بنیادی مواد اور عمل

اسٹیپ اپ ٹرانسفارمرز کور کو اعلی پارگمیبلٹی کولڈ رولڈ گرین اورینٹڈ سلکان اسٹیل کا استعمال کرتے ہوئے بنایا گیا ہے جس میں اسٹیپڈ لیپ جوائنٹ ڈیزائن ہے۔ یکساں مقناطیسی بہاؤ کی تقسیم کو یقینی بنانے، بغیر بوجھ کے نقصانات کو کم کرنے اور مقناطیسی کرنٹ کو یقینی بنانے کے لیے کور درست طریقے سے کٹا ہوا ہے اور خود بخود اسٹیک ہوتا ہے۔

سمیٹنے کا ڈھانچہ

ہائی وولٹیج اور کم وولٹیج دونوں وائنڈنگز آکسیجن فری کاپر کنڈکٹرز کے ساتھ زخم ہیں۔ کم وولٹیج وائنڈنگز طولانی تیل کی نالیوں کے ساتھ ایک ورق یا ہیلیکل ڈھانچے کا استعمال کرتی ہیں، جس سے مکینیکل طاقت اور شارٹ سرکٹ برداشت کرنے کی صلاحیت میں اضافہ ہوتا ہے۔

موصلیت اور کولنگ سسٹم

اعلیٰ معیار کا معدنی تیل یا ماحول دوست ہائی فائر پوائنٹ انسولیٹنگ سیال استعمال کیا جاتا ہے۔ آئل پیپر کی موصلیت کا نظام بقایا نمی اور ہوا کو ختم کرنے کے لیے ویکیوم خشک کرنے اور تیل بھرنے کے عمل سے گزرتا ہے، اعلی ڈائی الیکٹرک طاقت اور طویل مدتی اعتبار کو یقینی بناتا ہے۔

ٹینک اور سگ ماہی

نالیدار ٹینک کا ڈیزائن کنزرویٹر کی ضرورت کے بغیر تھرمل توسیع کا معاوضہ فراہم کرتا ہے۔ مکمل طور پر مہر بند ڈھانچہ تیل کے آکسیکرن اور نمی کے داخلے کو روکتا ہے، دیکھ بھال کی فریکوئنسی کو کم کرتا ہے اور تیل کی زندگی کو بڑھاتا ہے۔

سوال و جواب: پیداوار اور کوالٹی اشورینس

سوال: آپ اسٹیپ اپ تھری فیز آئل ایمرسڈ ٹرانسفارمر شارٹ سرکٹ کو برداشت کرنے کی صلاحیت کو کیسے یقینی بناتے ہیں؟

A: ہمارے ٹرانسفارمرز کو قومی سطح پر تسلیم شدہ لیبارٹریوں میں شارٹ سرکٹ ٹیسٹنگ سے گزرنا پڑتا ہے۔ فوائل وائنڈنگز، سخت کوائل سپورٹ، اور سیلف لاکنگ فاسٹنرز کا امتزاج اس بات کو یقینی بناتا ہے کہ اچانک خرابی کے حالات میں ڈھانچہ برقرار رہے۔

سوال: آپ کونسی معیارات کی پیروی کرتے ہیں؟

A: تمام مصنوعات IEC 60076, GB1094, اور ISO 9001:2015 کے معیارات کے مطابق ڈیزائن، تیار اور جانچ کی گئی ہیں۔ ہر یونٹ ڈیلیوری سے پہلے جامع روٹین اور ٹائپ ٹیسٹ سے گزرتا ہے۔

Lugao ISO 9001 quality management certificate
