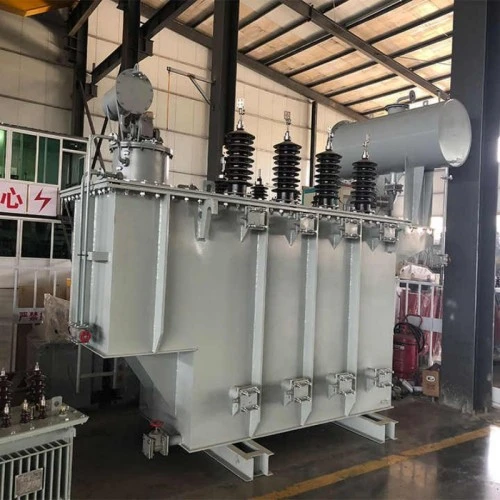

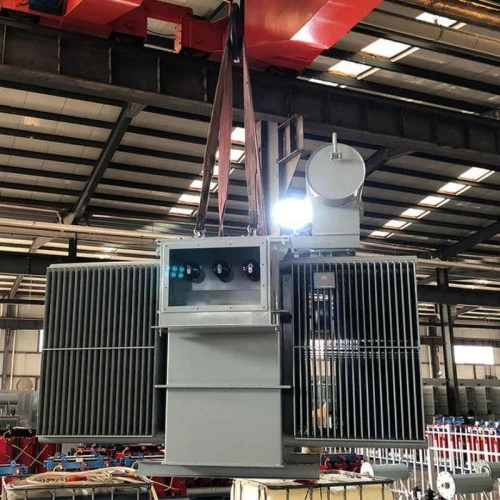

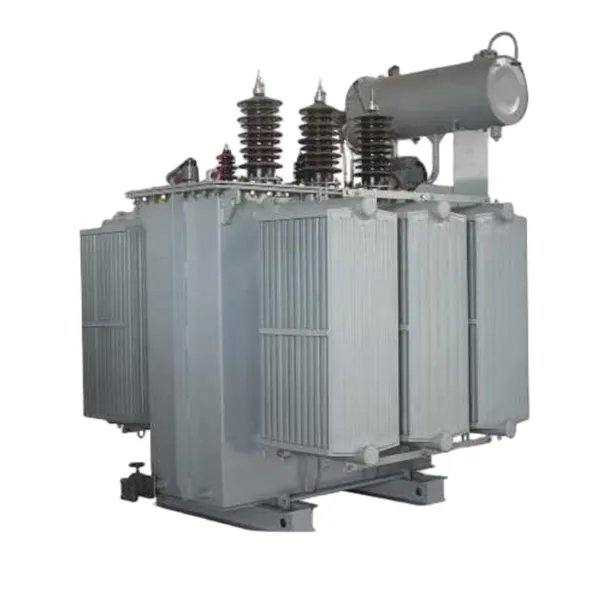

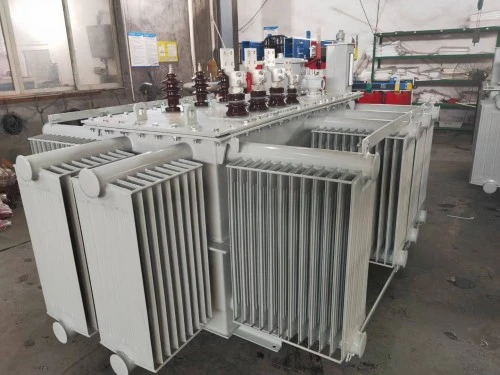

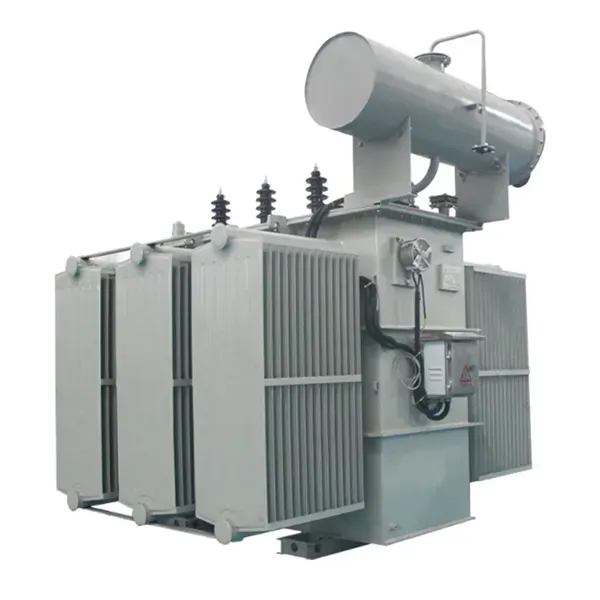

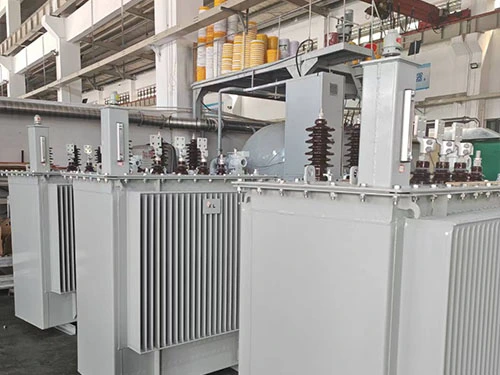

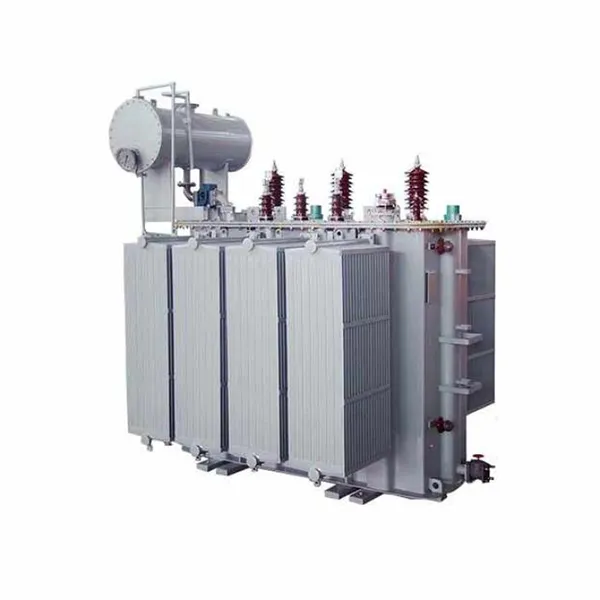

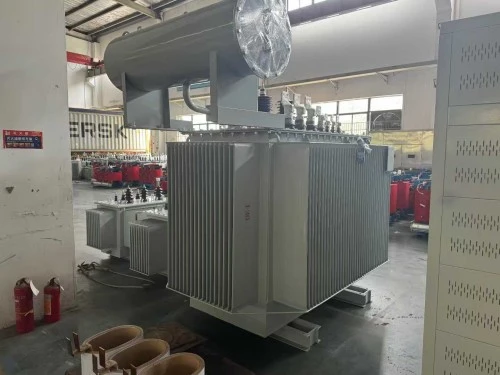

دو سمیٹنے والا سنگل فیز آئل ڈوبا ہوا ONAN ٹرانسفارمر

دو وائنڈنگ سنگل فیز آئل میں ڈوبا ہوا ONAN ٹرانسفارمر روایتی لیکن انتہائی قابل اعتماد پاور کنورژن ٹیکنالوجی کے عروج کی نمائندگی کرتا ہے۔ پرLugao Power Co., Ltd.ہم سمجھتے ہیں کہ کسی بھی برقی تقسیم کے نیٹ ورک کی ریڑھ کی ہڈی اس کے ٹرانسفارمرز کی مضبوطی میں مضمر ہے۔ یہ ماڈل خاص طور پر ایک پرائمری اور سیکنڈری وائنڈنگ کنفیگریشن کا استعمال کرتے ہوئے دو الگ الگ الیکٹریکل سرکٹس کے درمیان وولٹیج کو نیچے یا تیز کرنے کے لیے ڈیزائن کیا گیا ہے، جو ایک اعلی پارگمیتا سلکان اسٹیل کور سے الگ ہے۔

"ONAN" (آئل نیچرل ایئر نیچرل) عہدہ اس بات کی نشاندہی کرتا ہے کہ یہ یونٹ قدرتی نقل و حمل کے عمل پر انحصار کرتا ہے۔ موصلیت کا تیل قدرتی طور پر گردش کرتا ہے جب یہ گرم ہوتا ہے، حرارتی توانائی کو ٹینک کی دیواروں میں منتقل کرتا ہے، جو پھر محیط ہوا میں پھیل جاتی ہے۔ اس سے بیرونی کولنگ پنکھے یا پمپ کی ضرورت ختم ہو جاتی ہے، جس کے نتیجے میں ایک ٹرانسفارمر نہ صرف خاموش ہوتا ہے بلکہ مکینیکل فیل ہونے کا خطرہ بھی نمایاں طور پر کم ہوتا ہے۔

آٹو ٹرانسفارمرز کے برعکس، ہمارا دو وائنڈنگ سنگل فیز آئل میں ڈوبا ہوا ONAN ٹرانسفارمر بنیادی اور ثانوی اطراف کے درمیان مکمل برقی تنہائی فراہم کرتا ہے۔ یہ galvanic تنہائی حفاظت کے لیے اہم ہے، مؤثر طریقے سے ہارمونکس کو فلٹر کرتا ہے اور حساس بہاو والے آلات کو عارضی اضافے سے بچاتا ہے۔ چاہے ہائی وولٹیج ٹرانسمیشن سب سٹیشن کے لیے استعمال کیا جائے یا کمرشل کمپلیکس کے لیے سروس انٹرنس ٹرانسفارمر کے طور پر، یہ یونٹ غیر معمولی شارٹ سرکٹ برداشت کرنے کی صلاحیت اور تھرمل کارکردگی کی ضمانت دیتا ہے۔

پروڈکٹ پیرامیٹر (تفصیلات)

Lugao Power Co., Ltd. مخصوص گرڈ کی ضروریات کو پورا کرنے کے لیے ان یونٹس کو اعلیٰ درجے کی تخصیص کے ساتھ تیار کرتا ہے۔ ذیل میں معیاری تکنیکی وضاحتیں ہیں:

مصنوعات کی خصوصیت اور درخواست

سوال: آٹو ٹرانسفارمر پر دو وائنڈنگ ڈیزائن کیوں منتخب کریں؟

1. HV اور LV سرکٹس کے درمیان جسمانی اور برقی تنہائی فراہم کرتا ہے۔

2. اضافے (مثلاً بجلی) کو ثانوی طرف منتقل ہونے سے روکتا ہے۔

3. رہائشی، صنعتی کنٹرول، اور طبی سہولیات میں حفاظت کے لیے ضروری۔

4. اتار چڑھاؤ والے بوجھ کے تحت بہتر وولٹیج ریگولیشن پیش کرتا ہے۔

س: جبری کولنگ کے بجائے او این اے این کولنگ کیوں استعمال کریں؟

1. کوئی حرکت پذیر پرزہ نہیں (کوئی پنکھا نہیں، کوئی پمپ نہیں) - معاون نظام کی خرابی کا کوئی خطرہ نہیں۔

2. دیکھ بھال کی محدود رسائی کے ساتھ دور دراز کے مقامات کے لیے مثالی۔

3. خاموش آپریشن - شور سے حساس ماحول کے لیے موزوں۔

4. کم سے کم مداخلت کے ساتھ عمر اکثر 25 سال سے تجاوز کر جاتی ہے۔

سوال: Lugao پاور کور اور سمیٹ کے معیار کو کیسے یقینی بناتی ہے؟

1. سٹیپ لیپ کور کنسٹرکشن کے ساتھ CRGO سلکان سٹیل استعمال کرتا ہے۔

2. بغیر لوڈ کے نقصانات کو تقریباً 20% کم کرتا ہے بمقابلہ معیاری اسٹیکڈ کور۔

3. اعلی چالکتا تانبے یا ایلومینیم میں ونڈنگز، یکساں زخم۔

4. فیکٹری چھوڑنے سے پہلے ہر یونٹ ہیٹ رن اور انڈسڈ اوور وولٹیج ٹیسٹ سے گزرتا ہے۔

درخواست کے مخصوص منظرنامے۔

1. دیہی یوٹیلیٹی ڈسٹری بیوشن: زرعی پمپوں اور دور دراز کے کھیتوں تک بجلی کی لائنوں کو بڑھانا۔

2. ریلوے سگنلنگ: ٹریک سائیڈ آلات کے لیے قابل اعتماد طاقت فراہم کرنا۔

3. رہائشی کمپلیکس: سنگل فیملی کے گھروں یا اونچی عمارت کی خدمات کے لیے درمیانے درجے کی وولٹیج کو 120V/240V تک نیچے کرنا۔

4. صنعتی لائٹنگ: ہیوی ڈیوٹی انڈسٹریل لائٹنگ گرڈز کو طاقت دینا۔

5. قابل تجدید انٹیگریشن: الگ تھلگ سنگل فیز بوجھ کو کھلانے کے لیے سولر انورٹرز کے ساتھ جوڑا۔

پیداوار کی تفصیلات

1. کور اور سمیٹ کی تعمیر

ٹو ونڈنگ سنگل فیز آئل میں ڈوبے ہوئے ONAN ٹرانسفارمر کا دل اس کے مرکز میں ہے۔ Lugao Power اعلی پارگمیتا CRGO اسٹیل سے بنا ہوا ایک درست کٹ، میٹرڈ کور استعمال کرتا ہے۔ یہ ڈیزائن ہوا کے فرق کو کم کرتا ہے، نمایاں طور پر مقناطیسی کرنٹ اور شور کو کم کرتا ہے۔ وائنڈنگز کو مرتکز طور پر رکھا جاتا ہے — LV وائنڈنگ کو کور کے قریب رکھا جاتا ہے، HV وائنڈنگ اس کے گرد لپیٹی جاتی ہے۔ یہ انتظام برقی مقناطیسی جوڑے اور مکینیکل طاقت کو بہتر بناتا ہے۔

2. موصلیت اور ٹینک

ہم ہائی گریڈ ٹرانسفارمر آئل (منرل آئل یا نیچرل ایسٹر کی درخواست پر) استعمال کرتے ہیں جو ڈائی الیکٹرک انسولیٹر اور کولنگ میڈیم دونوں کے طور پر کام کرتا ہے۔ ٹینک ہیوی ڈیوٹی سٹیل سے بنا ہوا ہے، جس میں سطح کے پانچ مراحل کے علاج کے عمل کے ساتھ لیپت کیا گیا ہے: ڈیگریزنگ، فاسفیٹنگ، پرائمنگ، انٹرمیڈیٹ کوٹنگ، اور UV مزاحم پینٹ کا آخری ٹاپ کوٹ۔ یہ ساحلی یا مرطوب ماحول میں سنکنرن کے خلاف مزاحمت کو یقینی بناتا ہے۔

3. کوالٹی اشورینس اور سرٹیفیکیشن

ہر یونٹ ISO 9001:2015 کے معیارات کے مطابق تیار کیا جاتا ہے۔ ہمارے ٹیسٹنگ پروٹوکول میں شامل ہیں:

1. معمول کے ٹیسٹ: وائنڈنگ ریزسٹنس کی پیمائش، وولٹیج ریشو ٹیسٹ، بغیر بوجھ کے نقصان اور کرنٹ کی پیمائش، شارٹ سرکٹ کی رکاوٹ، اور ڈائی الیکٹرک ٹیسٹ۔

2. قسم کے ٹیسٹ: درجہ حرارت میں اضافے کا ٹیسٹ، بجلی کا تسلسل ٹیسٹ (LI)، اور شارٹ سرکٹ برداشت کرنے کی صلاحیت کا ٹیسٹ۔

3. ہمارے پاس ایسے سرٹیفیکیشن ہیں جو عالمی معیارات جیسے کہ IEC 60076 اور ANSI/IEEE C57.12.00 پر پورا اترتے ہیں، اس بات کو یقینی بناتے ہوئے کہ ہمارے ٹرانسفارمرز کو بین الاقوامی منڈیوں میں قبول کیا جائے۔

کیوں Lugao پاور کا انتخاب کریں؟ (مقابلہ کا موازنہ)

دو وائنڈنگ سنگل فیز آئل ڈوبی ہوئی ONAN ٹرانسفارمر کو سورس کرتے وقت، مارکیٹ کم لاگت کے اختیارات سے سیر ہوتی ہے جو مواد کے معیار پر سمجھوتہ کرتے ہیں۔ Lugao Power Co., Ltd. الگ کیوں ہے:

ہمارا عزم: ہم صرف ٹرانسفارمر فروخت نہیں کرتے۔ ہم انجینئرڈ حل فراہم کرتے ہیں۔ ہماری تکنیکی ٹیم رکاوٹ کے حساب کتاب، ٹیپ چینجر کنفیگریشنز، اور انسٹالیشن رہنمائی میں مدد کرتی ہے۔ Lugao پاور کے ساتھ، آپ کو دو وائنڈنگ سنگل فیز آئل ایمرسڈ ONAN ٹرانسفارمر ملتا ہے جو دیکھ بھال کی کم ضروریات اور توانائی کی اعلی کارکردگی کی وجہ سے مستقل طور پر ملکیت کی کم لاگت (TCO) فراہم کرتا ہے۔

ایپلیکیشن کیس اسٹڈی: رورل الیکٹریفیکیشن پروجیکٹ

2024 کی دوسری سہ ماہی میں، جنوب مشرقی ایشیا میں ایک میونسپل یوٹیلیٹی کو بجلی گرنے کی وجہ سے درآمد شدہ خشک قسم کے ٹرانسفارمرز کی بار بار ناکامی کا سامنا کرنا پڑا۔ انہوں نے Lugao Power کے دو وائنڈنگ سنگل فیز آئل میں ڈوبی ہوئی ONAN ٹرانسفارمر یونٹس (50 kVA, 11kV/230V) پر سوئچ کیا۔

نتائج:

1. ناکامی کی شرح میں کمی: دو مون سون موسموں میں ناکامی کی شرح 0%۔

2. تھرمل کارکردگی: ONAN کولنگ نے 90% بوجھ کے تحت ہوا کا درجہ حرارت پچھلی یونٹوں سے 15°C کم رکھا۔

3. مینٹیننس: تیل کے مضبوط تحفظ کے نظام کی وجہ سے یوٹیلیٹی نے دیکھ بھال میں کوئی مداخلت نہیں کی۔

پیکیجنگ اور شپنگ

یہ سمجھتے ہوئے کہ لاجسٹکس مینوفیکچرنگ کی طرح ہی اہم ہو سکتا ہے، Lugao پاور اس بات کو یقینی بناتا ہے کہ ہر دو وائنڈنگ سنگل فیز آئل ڈوبی ONAN ٹرانسفارمر کو عالمی ٹرانزٹ کے لیے پیک کیا جائے۔

پیکیجنگ: یونٹ اعلی معیار کے موصل تیل سے بھرے ہوئے بھیجے جاتے ہیں۔ ہم برآمد کے لیے لکڑی کے کریٹس (ISPM 15 مصدقہ) استعمال کرتے ہیں یا حفاظتی ریپنگ کے ساتھ اسٹیل کے فریم۔ ٹرانزٹ کو پہنچنے والے نقصان کو روکنے کے لیے سرج گرفتاریوں اور جھاڑیوں کو جھٹکا جذب کرنے والے جھاگ میں الگ سے پیک کیا جاتا ہے۔

دستاویزی: ہر کھیپ میں ایک جامع دستی، ٹیسٹ رپورٹس، اور تنصیب کے خاکے شامل ہوتے ہیں۔

لیڈ ٹائم: معیاری یونٹ 20--25 کام کے دنوں میں دستیاب ہیں۔ حسب ضرورت آرڈرز کے لیے 30--35 دن درکار ہوتے ہیں۔

لوڈنگ کی بندرگاہ: ننگبو۔

اکثر پوچھے گئے سوالات (FAQ)

Q1: کیا اس ٹرانسفارمر کو انتہائی درجہ حرارت میں باہر استعمال کیا جا سکتا ہے؟

A: بالکل۔ ONAN کولنگ سسٹم -25°C سے +50°C تک کے محیطی درجہ حرارت کو سنبھالنے کے لیے ڈیزائن کیا گیا ہے۔ انتہائی ماحول (صحرا یا آرکٹک) کے لیے، Lugao پاور تیل کے حجم اور ٹینک ریڈی ایٹر کے ڈیزائن کو اس کے مطابق ایڈجسٹ کر سکتا ہے۔ مضبوط ٹینک کی کوٹنگ UV اور نمی کے خلاف مزاحمت کو یقینی بناتی ہے، جس سے دو وائنڈنگ سنگل فیز آئل میں ڈوبی ہوئی ONAN ٹرانسفارمر قطب پر چڑھنے یا زمینی سطح کی بیرونی تنصیبات کے لیے مثالی ہے۔

Q2: اس ٹرانسفارمر کی عام عمر کتنی ہے؟

A: مناسب تنصیب اور وقتاً فوقتاً تیل کی جانچ کے ساتھ، آپریشنل عمر عام طور پر 25 سے 30 سال کے درمیان ہوتی ہے۔ کور اور وائنڈنگز کو تھرمل کلاس کے ساتھ ڈیزائن کیا گیا ہے جو درجہ بندی شدہ بوجھ کے حالات میں 30 سال کی موصلیت کی زندگی کی اجازت دیتا ہے۔ Lugao Power ایک معیاری 5 سالہ مینوفیکچرنگ وارنٹی پیش کرتا ہے، جس میں توسیعی سروس کنٹریکٹس دستیاب ہیں۔

Q3: کیا آپ وولٹیج ریگولیشن کے لیے ٹیپ چینجر فراہم کرتے ہیں؟

A: ہاں۔ ہم درخواست کے لحاظ سے آف سرکٹ ٹیپ چینجرز (OCTC) اور آن لوڈ ٹیپ چینجرز (OLTC) دونوں پیش کرتے ہیں۔ معیاری تقسیم کے لیے، ہم گرڈ کے اتار چڑھاو کو ایڈجسٹ کرنے کے لیے ڈی انرجائزڈ ٹیپس (+/- 2.5% یا 5%) کو مربوط کرتے ہیں۔ اگر آپ دو وائنڈنگ سنگل فیز آئل میں ڈوبا ہوا ONAN ٹرانسفارمر خرید رہے ہیں حساس صنعتی آلات کے لیے جس کو مستقل وولٹیج کی ضرورت ہوتی ہے، تو ہم OLTC سسٹم انسٹال کر سکتے ہیں۔

Q5: معیاری ٹرانسفارمر اور آپ کے پیش کردہ "ہیوی ڈیوٹی" ویرینٹ میں کیا فرق ہے؟

A: ہمارے معیاری یونٹ تجارتی اور عام رہائشی استعمال کے لیے بنائے گئے ہیں۔ ہماری "ہیوی ڈیوٹی" کی مختلف قسمدو سمیٹنے والا سنگل فیز آئل ڈوبا ہوا ONAN ٹرانسفارمرقلیل مدت کے لیے 150% تک کے چکراتی اوورلوڈز کو برداشت کرنے کے لیے تانبے کے کراس سیکشن، ایک مضبوط کور جوئے، اور انسولیٹنگ آئل (قدرتی ایسٹر) کے اعلی درجے کی خصوصیات میں اضافہ ہوتا ہے۔ یہ ویلڈنگ ایپلی کیشنز، کان کنی کے آلات، یا زرعی بوجھ کے لیے مثالی ہے جہاں ابتدائی کرنٹ زیادہ ہیں۔

Lugao Power Co., Ltd. سے آج ہی رابطہ کریں۔

اپنے پاور نیٹ ورک کے تسلسل کو یقینی بنائیں۔ ہمارے دو وائنڈنگ سنگل فیز آئل میں ڈوبے ہوئے ONAN ٹرانسفارمر کی پائیداری، کارکردگی اور حفاظت کا انتخاب کریں۔ اقتباسات، تکنیکی ڈرائنگ، یا بلک آرڈر رعایت کے لیے، براہ کرم نیچے دیے گئے انکوائری فارم کا استعمال کریں۔
