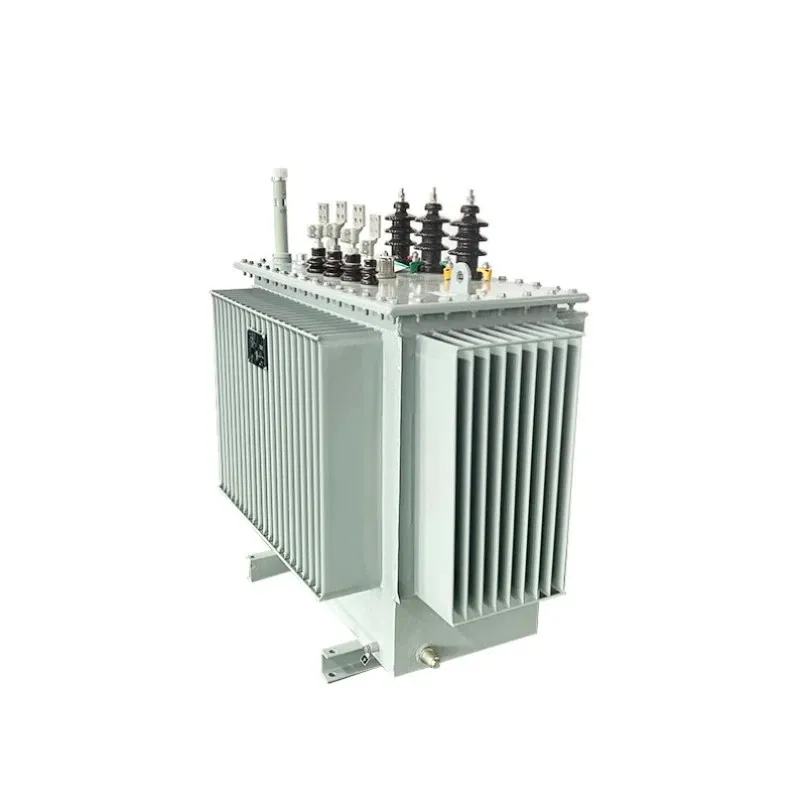

ہائی فریکوئنسی آئل کولڈ الیکٹریکل ٹرانسفارمر

Lugao Power Co., Ltd. ہائی فریکونسی آئل کولڈ الیکٹریکل ٹرانسفارمر کی اگلی جنریشن پیش کرتا ہے، جو بجلی کی اعلی کثافت اور تھرمل مینجمنٹ کے لیے ڈیزائن کیا گیا ہے۔ ہائی فریکونسی آئل کولڈ الیکٹریکل ٹرانسفارمر یونٹ خریدیں جو معیاری ماڈلز کے مقابلے میں توانائی کے نقصان کو 30% کم کرتے ہیں۔ ہیوی ڈیوٹی صنعتی کنورٹرز اور قابل تجدید توانائی کے نظام کے لیے مثالی، ہمارے ٹرانسفارمرز میں تیل کی گردش کا ایک منفرد راستہ ہے جو گرم مقامات کو ختم کرتا ہے۔ Lugao کی عالمی لاجسٹکس اور OEM حسب ضرورت کے ساتھ بغیر کسی رکاوٹ کے حصول کو یقینی بنائیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Lugao پاور کی طرف سے ہائی فریکوئنسی آئل کولڈ الیکٹریکل ٹرانسفارمر کو 1kHz سے 20kHz تک کی فریکوئنسیوں پر کام کرنے کے لیے خاص طور پر انجنیئر کیا گیا ہے، جو جدید PWM انورٹرز، انڈکشن ہیٹنگ آلات، اور الیکٹرک گاڑیوں کے چارجنگ اسٹیشنوں کے لیے ایک اہم ضرورت ہے۔ معیاری 50/60Hz ٹرانسفارمرز کے برعکس جو زیادہ فریکوئنسیوں پر بہت زیادہ بنیادی نقصانات کا شکار ہوتے ہیں، ہماری یونٹس ایک خصوصی تیل میں ڈوبی ہوئی کولنگ سسٹم کے ساتھ مل کر جدید بے ساختہ کھوٹ یا اناج پر مبنی سلکان اسٹیل کور استعمال کرتی ہیں۔

یہ ڈیزائن "جلد کے اثر" اور اعلی تعدد کے آپریشن میں عام ہونے والے قربت کے اثرات کے نقصانات کو مؤثر طریقے سے منظم کرتا ہے۔ تیل نہ صرف ایک اعلیٰ ڈائی الیکٹرک انسولیٹر کے طور پر کام کرتا ہے، جو کہ ہائی وولٹیج کو برداشت کرنے کی صلاحیت فراہم کرتا ہے بلکہ کور اور ونڈنگز سے گرمی کو مؤثر طریقے سے خارج کرتا ہے۔ اس کے نتیجے میں ایک کمپیکٹ فٹ پرنٹ، اعلی طاقت سے وزن کا تناسب، اور سخت ماحولیاتی حالات میں غیر معمولی وشوسنییتا ہے۔

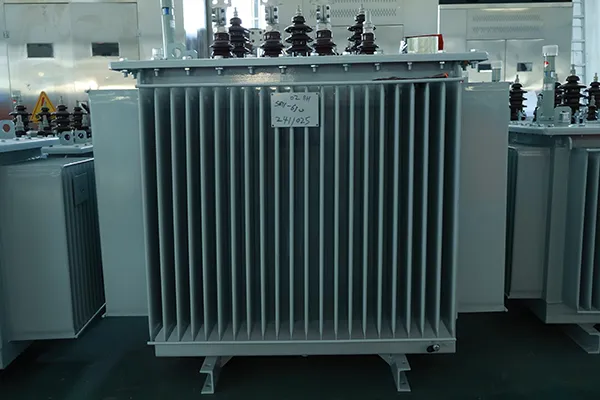

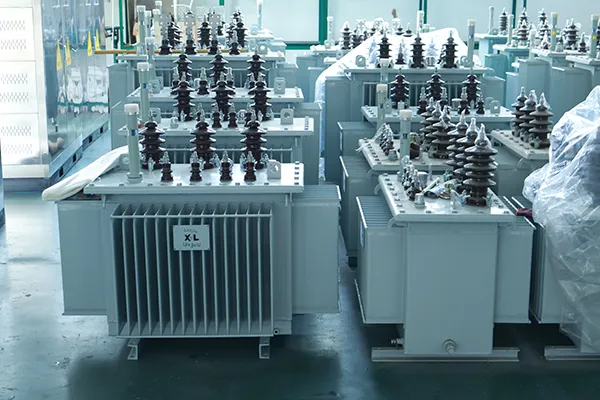

High Frequency Oil Cooled Electrical Transformer

مصنوعات کے پیرامیٹرز (تفصیلات)

ہماری تکنیکی ٹیم آپ کی مخصوص ضروریات کی بنیاد پر اپنی مرضی کے مطابق کر سکتی ہے۔ ذیل میں ہائی فریکونسی آئل کولڈ الیکٹریکل ٹرانسفارمر کے لیے معیاری رینجز ہیں:

پیرامیٹر	معیاری رینج	حسب ضرورت آپشن
ریٹیڈ پاور	100 kVA سے 10,000 kVA	20 ایم وی اے تک
تعدد کی حد	1 کلو ہرٹز – 5 کلو ہرٹز	6 kHz – 20 kHz
پرائمری وولٹیج	35 کے وی تک	66 kV / اپنی مرضی کے مطابق
سیکنڈری وولٹیج	400V - 3.3 kV	اپنی مرضی کی رکاوٹ
کولنگ کا طریقہ	ONAN (تیل قدرتی)	OFAF (جبری تیل)
ویکٹر گروپ	Dyn11, Yyn0	YNd11، کسٹم
موصلیت کی کلاس	کلاس A (105°C)	کلاس H (180°C)
کارکردگی	≥ 98.5%	99.1% تک
معیارات	IEC 60076, IEEE C57.12	جی بی 1094

مصنوعات کی خصوصیات اور درخواست (سوال و جواب کی شکل)

س: ہائی فریکوئنسی ایپلی کیشنز کے لیے ایئر کولنگ پر آئل کولنگ کیوں منتخب کریں؟

A: ہائی فریکوئنسی آپریشن "جلد کا اثر" پیدا کرتا ہے، جہاں موصل کی سطح پر کرنٹ بہتا ہے، شدید مقامی حرارت پیدا کرتا ہے۔ کمپیکٹ ڈیزائن کے لیے ایئر کولنگ اکثر ناکافی ہوتی ہے۔ ہمارا تیل سے ٹھنڈا ہوا محلول ایک ہائی ڈائی الیکٹرک سیال کے ساتھ وائنڈنگز کو گھیر دیتا ہے جو ہوا سے 10 گنا زیادہ موثر طریقے سے گرمی نکالتا ہے۔ یہ گرم مقامات کو روکتا ہے، موصلیت کی زندگی کو بڑھاتا ہے، اور ہائی فریکوئنسی آئل کولڈ الیکٹریکل ٹرانسفارمر کو 50°C کے محیطی ماحول میں بھی 100% ڈیوٹی سائیکل آپریشن کو برقرار رکھنے کی اجازت دیتا ہے۔

سوال: Lugao Power اعلی تعدد پر "طفیلی صلاحیت" کے مسئلے کو کیسے حل کرتی ہے؟

A: یہ ایک نازک درد کا نقطہ ہے۔ ہائی فریکوئنسی طفیلی صلاحیت میں اضافہ کرتی ہے، جس سے EMI شور اور ڈرائیور کی ناکامی ہوتی ہے۔ Lugao Power Co., Ltd. میں، ہم تیل وسرجن کے لیے مخصوص DMD (Dacron Mylar Dacron) موصلیت رکاوٹ کے ساتھ مل کر ایک خصوصی انٹرلیویڈ وائنڈنگ تکنیک کا استعمال کرتے ہیں۔ یہ پرجیوی کیپیسیٹینس کو معیاری پرت کے زخم کے ڈیزائن کے مقابلے میں تقریباً 30 فیصد کم کرتا ہے، صاف سوئچنگ ویوفارمز کو یقینی بناتا ہے۔

سوال: یہ مخصوص آئل کولڈ ہائی فریکوئنسی ماڈل کن صنعتوں میں استعمال ہوتا ہے؟

A: ہائی فریکوئنسی آئل کولڈ الیکٹریکل ٹرانسفارمر سخت حالات میں بہترین ہے۔

1. قابل تجدید توانائی: ونڈ کنورٹرز اور سولر پی وی انورٹرز (گرڈ آئسولیشن)۔

2. سمندری اور گہرا سمندر: ROVs اور جہاز کی طاقت (جہاں نمک کا اسپرے اور کمپن مستقل ہے)۔

3. ای وی چارجنگ: ہائی پاور آف بورڈ ریپڈ چارجرز جن کو کمپیکٹ فٹ پرنٹس کی ضرورت ہوتی ہے۔

4. ریلوے: تیز رفتار ٹرینوں کے لیے معاون بجلی کی فراہمی۔

سوال: تیل کی بحالی کا شیڈول کیا ہے؟

A: کم سے کم۔ معیاری پاور ٹرانسفارمرز کے برعکس جو آرسنگ کی وجہ سے تیل کو کم کرتے ہیں، ہمارے ہائی فریکوئنسی یونٹ کم مستحکم حالت کے بہاؤ کے ساتھ کام کرتے ہیں۔ ہم سالانہ ڈائی الیکٹرک طاقت کے ٹیسٹ کی تجویز کرتے ہیں، لیکن سیل بند، آکسیجن سے پاک تعمیر کی وجہ سے تیل عام طور پر 10+ سال تک رہتا ہے۔

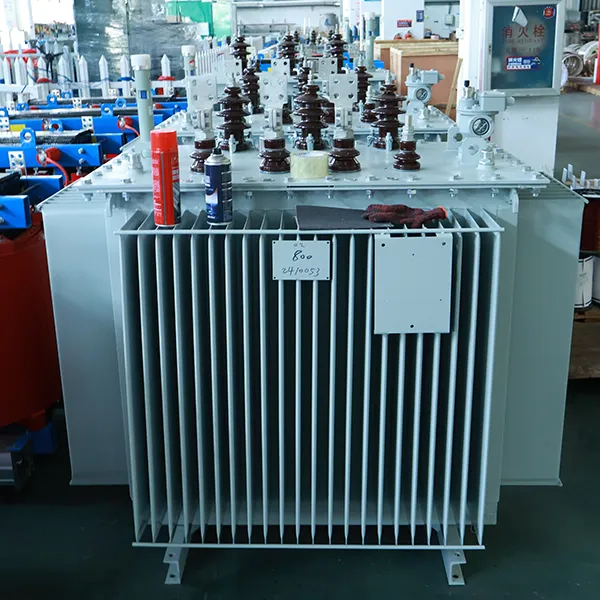

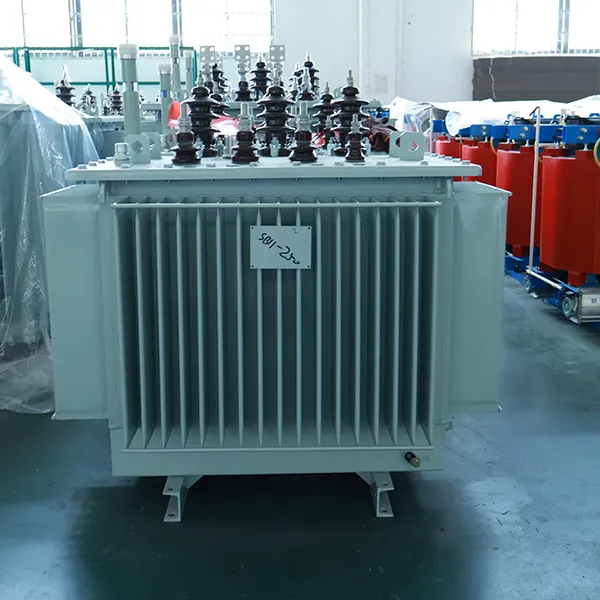

High Frequency Oil Cooled Electrical Transformer

پیداوار کی تفصیلات اور کوالٹی اشورینس

کور مینوفیکچرنگ

ہم ZDKH-75 ہائی اسپیڈ سلٹنگ لائنوں کا استعمال اس بات کو یقینی بنانے کے لیے کرتے ہیں کہ سلیکون اسٹیل پر burrs <0.02mm ہیں۔ ہائی فریکوئنسی آئل کولڈ الیکٹریکل ٹرانسفارمر کے لیے، یہ درستگی تیز سوئچنگ کی رفتار پر ایڈی کرنٹ کے نقصانات کو کم کرنے کے لیے ضروری ہے۔

وائنڈنگ اور اسمبلی

عین مطابق تناؤ کو یقینی بنانے کے لیے سی این سی کے زیر کنٹرول مشینوں پر وائنڈنگز تیار کی جاتی ہیں۔ وائنڈنگ کے بعد، تیل متعارف کروانے سے پہلے ہر یونٹ ویکیوم پریشر امپریگنیشن (VPI) کے عمل سے گزرتا ہے۔ یہ سیلولوز کی موصلیت سے تمام نمی کو ہٹاتا ہے، آپریشن کے دوران ہائیڈروجن کے اخراج کو روکتا ہے۔

"لوگاو" موازنہ کا فائدہ

فیچر	حریف (معیاری)	Lugao پاور حل
بنیادی مواد	معیاری سلیکون اسٹیل	بے ساختہ / نینو کرسٹل لائن (کم نقصان)
تھرمل مینجمنٹ	غیر فعال / ریڈی ایٹر	تیل سے ٹھنڈا براہ راست رابطہ
صوتی شور	ہائی (70dB+)	کم (<55dB) - خاموش آپریشن
وارنٹی	1 سال	3 سال معیاری / 5 سال اختیاری

کیوں Lugao Power Co., Ltd. کا انتخاب کریں؟

ہم صرف ایک فیکٹری نہیں ہیں؛ ہم حل فراہم کرنے والے ہیں. اگرچہ بہت سے سپلائرز "ہائی وولٹیج" یا "ڈرائی ٹائپ" یونٹس پیش کرتے ہیں، کچھ لوگ ہائی فریکونسی آئل کولڈ الیکٹریکل ٹرانسفارمر ڈیزائن کی فزکس میں مہارت رکھتے ہیں۔ ہم مکمل قسم کی ٹیسٹ رپورٹس فراہم کرتے ہیں، بشمول شارٹ سرکٹ اور ہیٹ رن ٹیسٹ۔ ہماری لاجسٹک ٹیم عالمی سمندری/فضائی مال برداری کے لیے پیشہ ورانہ پیکیجنگ (ISO 6583 مصدقہ لکڑی + جھٹکا جذب کرنے والے) کو یقینی بناتی ہے۔

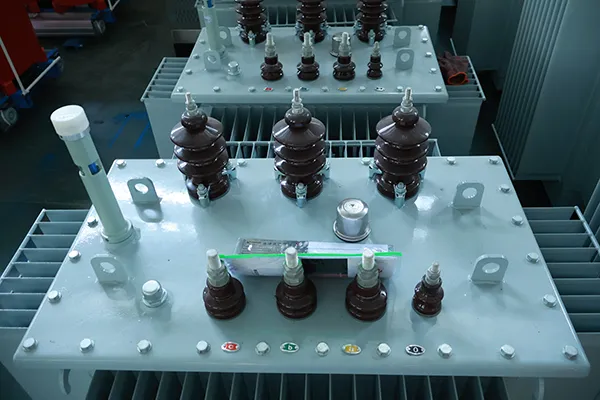

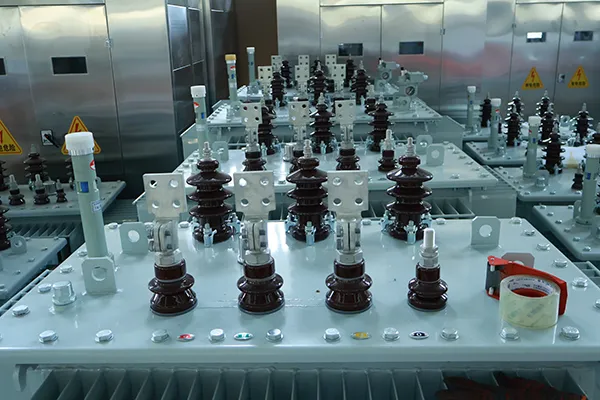

High Frequency Oil Cooled Electrical Transformer

کلائنٹ پروکیورمنٹ کے اکثر پوچھے گئے سوالات

Q1: کیا آپ میرے IGBT سوئچنگ سرکٹ سے مماثل رکاوٹ کو اپنی مرضی کے مطابق بنا سکتے ہیں؟

A: ہاں۔ ہم لیکیج انڈکٹنس کو ٹھیک ٹھیک ایڈجسٹ کرتے ہیں۔ بس اپنی سوئچنگ فریکوئنسی (مثلاً، 16kHz) اور ٹوپولوجی (Full-bridge/LLC) فراہم کریں، اور ہم ہائی فریکوئنسی آئل کولڈ الیکٹریکل ٹرانسفارمر کو میچ کرنے کے لیے ڈیزائن کریں گے۔

Q2: MOQ کیا ہے؟

A: ایک ٹکڑا۔ ہم بڑے پیمانے پر پیداوار سے پہلے پروٹوٹائپ کی ترقی اور چھوٹے بیچ کے پائلٹ پروجیکٹس کی حمایت کرتے ہیں۔

Q3: آپ ٹرانزٹ کے دوران تیل کے رساو کو کیسے روکتے ہیں؟

A: ہم آپ کی ترجیح کے مطابق "خشک" (تیل الگ) یا "بھرے ہوئے" یونٹ بھیجتے ہیں۔ اگر بھر جائے تو، ہم ٹینک کو خشک ہوا کے ساتھ 0.03MPa پر 12 گھنٹے کے لیے دباؤ ڈالتے ہیں تاکہ ترسیل سے پہلے زیرو پریشر ڈراپ کی تصدیق کی جا سکے۔

Q4: کیا آپ جانچ کے لیے نمونے فراہم کرتے ہیں؟

A: بالکل۔ ہم گاہکوں کی حوصلہ افزائی کرتے ہیں کہ وہ اپنے موجودہ سپلائرز کے خلاف ہماری کارکردگی کی پیمائش کریں۔ ہمیں یقین ہے کہ ہائی فریکوئنسی آئل کولڈ الیکٹریکل ٹرانسفارمر تھرمل امیجنگ ٹیسٹوں میں معیاری یونٹس کو پیچھے چھوڑ دے گا۔
