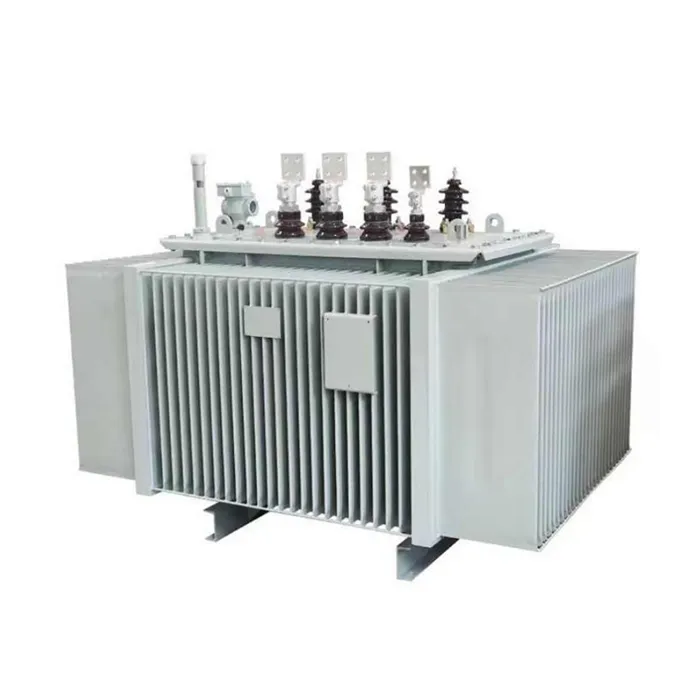

دو وائنڈنگ تھری فیز ہائی وولٹیج ٹرانسفارمر

ہماری کمپنی ٹو وائنڈنگ تھری فیز ہائی وولٹیج ٹرانسفارمر کی ایک پیشہ ور صنعت کار ہے، جسے ہائی وولٹیج گرڈز اور بڑے پیمانے پر پاور جنریشن ایپلی کیشنز کے لیے قابل اعتماد اور موثر پاور ٹرانسمیشن فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔ ہمارا بنیادی فائدہ غیر لچکدار ایپلیکیشن سلوشنز پر مشتمل ہے، بشمول متعدد وولٹیج ریگولیشن کے طریقے جیسے آف سرکٹ ٹیپ چینجرز اور آن لوڈ ٹیپ چینجرز- گرڈ کے اتار چڑھاؤ کے حالات میں بجلی کی رکاوٹ کے بغیر وولٹیج ایڈجسٹمنٹ کو فعال کرنا۔ ٹھنڈک کے متنوع اختیارات کے ساتھ جیسے کہ تیل میں ڈوبی ہوئی خود کولنگ، زبردستی ایئر کولنگ، اور جبری تیل کی گردش، ہمارے ٹرانسفارمرز تنصیب کے مختلف ماحول میں بغیر کسی رکاوٹ کے ڈھال لیتے ہیں۔ یہ مصنوعات آسان ساخت، مستحکم آپریشن، مضبوط اثر اور اوورلوڈ مزاحمت، اور اعلیٰ لاگت کی تاثیر کو یکجا کرتی ہیں، جو انہیں سب سٹیشنز، پاور پلانٹس اور صنعتی پاور سسٹم کے لیے ترجیحی انتخاب بناتی ہیں۔

برانڈ: Lugao Power Co., Ltd.
سرٹیفیکیشن: ISO/CE/Type ٹیسٹ رپورٹ

انکوائری بھیجیں۔

مصنوعات کی وضاحت

دو وائنڈنگ تھری فیز ہائی وولٹیج ٹرانسفارمر کے ذریعے تیار کیا گیا ہے۔Lugao Power Co., Ltd.ایک اعلیٰ کارکردگی والا پاور ٹرانسفارمر ہے جو خاص طور پر ہائی وولٹیج ٹرانسمیشن اور ڈسٹری بیوشن نیٹ ورکس کے لیے ڈیزائن کیا گیا ہے۔ تھری وائنڈنگ ڈیزائن کے برعکس، اس ٹرانسفارمر میں صرف ہائی وولٹیج اور کم وولٹیج وائنڈنگز ہیں، جو آپریشنل اعتبار کو بڑھاتے ہوئے ساخت کو نمایاں طور پر آسان بناتا ہے۔ یہ ڈیزائن ناکامی کے پوائنٹس کو کم کرتا ہے اور غلطی کی برداشت کو بہتر بناتا ہے، جس سے یہ خاص طور پر جنریٹر سٹیپ اپ ایپلی کیشنز اور گرڈ انٹر کنکشن کے لیے موزوں ہوتا ہے۔

کم نقصان والے اناج پر مبنی سلکان اسٹیل کور اور اعلی چالکتا آکسیجن سے پاک تانبے کی وائنڈنگز کے ساتھ بنایا گیا، ٹرانسفارمر غیر معمولی طور پر کم لوڈ اور بوجھ کے نقصانات کو حاصل کرتا ہے۔ مضبوطتیل میں ڈوبا ہوا کولنگ سسٹمموثر گرمی کی کھپت کو یقینی بناتا ہے، جب کہ مکمل طور پر سیل بند ٹینک کا ڈھانچہ تیل کے آکسیکرن اور نمی کے داخلے کو روکتا ہے۔ متعدد ریگولیشنز اور کولنگ کنفیگریشن دستیاب ہونے کے ساتھ، یہ پراڈکٹ آپریٹنگ حالات میں طویل مدتی مستحکم کارکردگی فراہم کرتی ہے۔

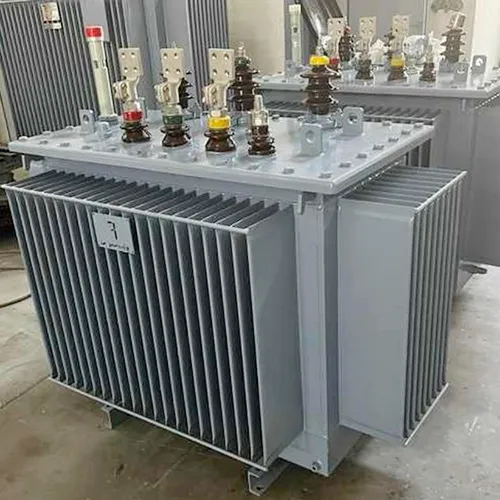

Two Winding Three Phase High Voltage Transformer

مصنوعات کی خصوصیت اور درخواست

خصوصیات

IEC، ANSI، GB، اور دیگر بین الاقوامی معیارات پر پورا اترتا ہے یا اس سے زیادہ ہے۔

آسان ساخت اور بہتر وشوسنییتا کے لیے دو سمیٹنے والا ڈیزائن

آف سرکٹ یا آن لوڈ ٹیپ چینجرز کے ساتھ لچکدار وولٹیج ریگولیشن

کولنگ کے متعدد طریقے: تیل میں ڈوبی ہوئی خود کولنگ، زبردستی ہوا کولنگ، جبری تیل کی گردش

اعلی اوورلوڈ صلاحیت اور بہترین شارٹ سرکٹ برداشت کرنے کی صلاحیت

مکمل طور پر سیل شدہ نالیدار ٹینک کا ڈیزائن تیل کے آکسیکرن اور نمی کے داخلے کو روکتا ہے۔

کم شور آپریشن اور اعلی توانائی کی کارکردگی

سخت بیرونی ماحول کے لیے موزوں تعمیر

آسان تنصیب اور دیکھ بھال کے لیے معیاری طول و عرض

سوال و جواب: دو وائنڈنگ تھری فیز ہائی وولٹیج ٹرانسفارمر کے بارے میں اہم بصیرتیں۔

سوال:دو وائنڈنگ تھری فیز ہائی وولٹیج ٹرانسفارمر کیا ہے؟

A:ایک دو وائنڈنگ تھری فیز ہائی وولٹیج ٹرانسفارمر دو الگ الگ وائنڈنگز پر مشتمل ہوتا ہے — ایک ہائی وولٹیج پرائمری وائنڈنگ اور ایک کم وولٹیج سیکنڈری وائنڈنگ — ایک عام مقناطیسی کور کے گرد زخم۔ اس کا استعمال تھری فیز پاور سسٹمز میں وولٹیج کو بڑھانے یا نیچے کرنے کے لیے کیا جاتا ہے، جو تھری وائنڈنگ یا آٹو ٹرانسفارمر ڈیزائن کے لیے ایک آسان اور زیادہ قابل اعتماد متبادل پیش کرتا ہے۔ یہ ڈھانچہ بڑے پیمانے پر پاور پلانٹس، سب سٹیشنز اور صنعتی ایپلی کیشنز میں اپنایا جاتا ہے جہاں صرف دو وولٹیج کی سطح کی ضرورت ہوتی ہے۔

سوال:کیا چیز اس ٹرانسفارمر کو ایپلی کیشن میں لچکدار بناتی ہے؟

A:لچک دو اہم پہلوؤں کے ذریعے حاصل کی جاتی ہے۔ سب سے پہلے، وولٹیج ریگولیشن کے اختیارات صارفین کو مستحکم وولٹیج کی ضروریات کے ساتھ ایپلی کیشنز کے لیے آف سرکٹ ٹیپ چینجرز، یا اہم وولٹیج کے اتار چڑھاو والے گرڈز کے لیے آن لوڈ ٹیپ چینجرز کو منتخب کرنے کی اجازت دیتے ہیں—بجلی کی فراہمی میں خلل ڈالے بغیر ریگولیشن کو فعال کرنا۔ دوسرا، ٹھنڈک کے طریقہ کار کی لچک میں معیاری ایپلی کیشنز کے لیے تیل میں ڈوبی ہوئی خود کولنگ، بڑھتی ہوئی صلاحیت کے لیے زبردستی ہوا کولنگ، اور زیادہ بوجھ یا زیادہ درجہ حرارت والے ماحول کے لیے جبری تیل کی گردش شامل ہے، جس سے تنصیب کے متنوع حالات میں موافقت کو یقینی بنایا جا سکتا ہے۔

سوال:دو سمیٹ ڈیزائن کس طرح وشوسنییتا کو بہتر بناتا ہے؟

A:تھری وائنڈنگ ٹرانسفارمرز کے مقابلے کم وائنڈنگز اور آسان اندرونی کنکشن کے ساتھ، دو سمیٹنے والا ڈھانچہ ممکنہ ناکامی پوائنٹس کو کم کرتا ہے اور مینوفیکچرنگ اور دیکھ بھال کو آسان بناتا ہے۔ اس کے نتیجے میں اعلی آپریشنل قابل اعتماد، اندرونی خرابیوں کا کم خطرہ، اور آسان ٹربل شوٹنگ، یہ جنریٹر سٹیپ اپ یا مین گرڈ سب سٹیشن جیسی اہم ایپلی کیشنز کے لیے مثالی ہے۔

سوال:زیادہ اوورلوڈ صلاحیت اور شارٹ سرکٹ برداشت کرنے کی صلاحیت کے کیا فوائد ہیں؟

A:زیادہ اوورلوڈ صلاحیت اس بات کو یقینی بناتی ہے کہ ٹرانسفارمر زیادہ گرمی یا کارکردگی میں کمی کے بغیر عارضی بوجھ کے اضافے کو سنبھال سکتا ہے، جو صنعتی یا گرڈ ماحول میں اتار چڑھاؤ کی طلب کے ساتھ اہم ہے۔ بہترین شارٹ سرکٹ برداشت کرنے کی صلاحیت — جو آپٹمائزڈ وائنڈنگ اسٹرکچرز، مضبوط کلیمپنگ سسٹمز، اور اعلی طاقت کے موصل مواد کے ذریعے حاصل کی گئی ہے — گرڈ کی خرابیوں کے دوران ٹرانسفارمر کو مکینیکل اور تھرمل دباؤ سے بچاتا ہے، جس سے سروس کی زندگی میں نمایاں طور پر توسیع ہوتی ہے۔

اہم درخواست کے منظرنامے۔

پاور جنریشن پلانٹس:جنریٹر کو ہائی وولٹیج ٹرانسمیشن گرڈ سے جوڑنے کے لیے جنریٹر سٹیپ اپ ٹرانسفارمرز کے طور پر استعمال کیا جاتا ہے۔

گرڈ سب سٹیشنز:دو گرڈ سطحوں کے درمیان وولٹیج کی تبدیلی کے لیے مثالی، جیسے 110kV سے 35kV یا 220kV سے 110kV۔

صنعتی پاور سسٹم:قابل اعتماد بجلی کی فراہمی کی ضرورت والی بڑی صنعتی سہولیات کے لیے ہائی وولٹیج سے کم وولٹیج کی تبدیلی فراہم کرتا ہے۔

قابل تجدید توانائی کا انضمام:ونڈ فارمز اور سولر پاور پلانٹس کے لیے موزوں ہے جہاں چیلنجنگ ماحولیاتی حالات میں گرڈ کنکشن کے لیے وولٹیج کو بڑھایا جاتا ہے۔

بنیادی ڈھانچے کے منصوبے:ہوائی اڈوں، ریلوے، ڈیٹا سینٹرز، اور ہسپتالوں میں تعینات کیا جاتا ہے جو اعلی وشوسنییتا اور لچکدار تنصیب کے اختیارات کی ضرورت ہوتی ہے.

پروڈکٹ پیرامیٹر (تفصیلات)

درجہ بندی (kVA)	HV (kV)	LV (kV)	ویکٹر گروپ	رکاوٹ (%)	بغیر لوڈ کا نقصان (kW)	لوڈ نقصان (kW)	بغیر لوڈ کرنٹ (%)	وزن (کلوگرام)	طول و عرض (L×W×H) ملی میٹر
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
نوٹ: ٹیپ کرنے کی حد: ±5%، ±2×2.5%؛ تعدد: 50Hz / 60Hz دستیاب؛ اپنی مرضی کے مطابق وولٹیج کا تناسب درخواست پر دستیاب ہے۔

پیداوار کی تفصیلات

بنیادی مواد اور مینوفیکچرنگ کا عمل

دو وائنڈنگ تھری فیز ہائی وولٹیج ٹرانسفارمر کور کو ہائی پارگمیبلٹی کولڈ رولڈ گرین اورینٹڈ سلکان اسٹیل کا استعمال کرتے ہوئے تیار کیا گیا ہے جس میں اسٹیپڈ لیپ جوائنٹ ڈیزائن ہے، بغیر بوجھ کے نقصانات کو کم کرتا ہے اور مقناطیسی کرنٹ کو کم کرتا ہے۔ کور لیمینیشن درست طریقے سے کٹے ہوئے ہیں اور خود بخود اسٹیک کیے گئے ہیں تاکہ تنگ جوڑوں اور یکساں مقناطیسی راستوں کو یقینی بنایا جا سکے۔ بنیادی ڈھانچہ کی سالمیت اور کم شور کے آپریشن کو برقرار رکھنے کے لیے نیم خشک شیشے کے ٹیپ کے ساتھ محفوظ طریقے سے بندھا ہوا ہے۔

سمیٹنے کا ڈھانچہ

ہائی وولٹیج اور کم وولٹیج دونوں وائنڈنگز آکسیجن فری تانبے کے کنڈکٹرز کا استعمال کرتے ہوئے بنائے جاتے ہیں، جو اعلی چالکتا اور کم مزاحمتی نقصانات پیش کرتے ہیں۔ کم وولٹیج سمیٹنے میں طولانی تیل کی نالیوں کے ساتھ ایک ورق یا ہیلیکل ڈھانچہ اپنایا جاتا ہے، جس سے مکینیکل طاقت اور شارٹ سرکٹ برداشت کرنے کی صلاحیت میں نمایاں اضافہ ہوتا ہے۔ ہائی وولٹیج وائنڈنگ کو وولٹیج کی تقسیم اور تسلسل کی طاقت کو بہتر بنانے کے لیے انٹرلیویڈ یا مسلسل ڈسک کنفیگریشن کے ساتھ ڈیزائن کیا گیا ہے۔

موصلیت اور کولنگ سسٹم

بہترین ڈائی الیکٹرک طاقت اور کیمیائی استحکام فراہم کرنے کے لیے اعلیٰ معیار کا معدنی موصلیت کا تیل یا ماحول دوست ہائی فائر پوائنٹ انسولیٹنگ سیال استعمال کیا جاتا ہے۔ آئل پیپر کی موصلیت کا نظام بقایا نمی اور ہوا کو ختم کرنے کے لیے ویکیوم خشک کرنے اور تیل بھرنے کے عمل سے گزرتا ہے، جس سے زیادہ جزوی خارج ہونے والے انسیپشن وولٹیج اور طویل مدتی آپریشنل اعتبار کو یقینی بنایا جاتا ہے۔ کولنگ کے اختیارات میں تیل میں ڈوبی ہوئی سیلف کولنگ (ONAN)، جبری ایئر کولنگ (ONAF)، اور جبری تیل کی گردش (OFAF) شامل ہیں تاکہ درخواست کی مختلف ضروریات کو پورا کیا جاسکے۔

ٹینک اور سگ ماہی کی ساخت

دو سمیٹنے والا تھری فیز ہائی وولٹیج ٹرانسفارمر ایک نالیدار ٹینک ڈیزائن کو اپناتا ہے۔ نالیدار ٹینک کا ڈیزائن کنزرویٹر کی ضرورت کے بغیر تھرمل توسیع کا معاوضہ فراہم کرتا ہے۔ مکمل طور پر مہر بند ڈھانچہ تیل کے آکسیکرن اور نمی کے داخلے کو روکتا ہے، دیکھ بھال کی فریکوئنسی کو کم کرتا ہے اور تیل کی زندگی کو بڑھاتا ہے۔ غیر معمولی حالات میں محفوظ آپریشن کو یقینی بنانے کے لیے کم سطح کے الارم والے پریشر ریلیف والوز اور آئل لیول گیجز معیاری ہیں۔

تحفظ اور کنٹرول کنفیگریشن

معیاری سازوسامان میں الارم کے رابطوں کے ساتھ تیل کا درجہ حرارت گیج، سمیٹنے والا درجہ حرارت کا اشارہ، اور دباؤ سے نجات کا والو شامل ہوتا ہے۔ ایپلی کیشنز کے لیے جن کے لیے بہتر نگرانی کی ضرورت ہوتی ہے، اختیاری گیس ریلے اور فائبر آپٹک درجہ حرارت کی پیمائش کے نظام موجود ہیں تاکہ متحرک لوڈ مینجمنٹ اور ابتدائی غلطی کا پتہ لگایا جا سکے۔

معیار اور جانچ کی یقین دہانی

دو وائنڈنگ تھری فیز ہائی وولٹیج ٹرانسفارمرز کو ڈیلیوری سے پہلے جامع قسم کی جانچ اور روٹین ٹیسٹنگ سے گزرنا چاہیے، بشمول بغیر بوجھ کے نقصان اور بوجھ کے نقصان کے ٹیسٹ، شارٹ سرکٹ مائبادی ٹیسٹ، حوصلہ افزائی اوور وولٹیج برداشت کرنے والے ٹیسٹ، جزوی خارج ہونے والے ٹیسٹ، اور بجلی کے تسلسل کے ٹیسٹ۔ تمام کلیدی کارکردگی کے اشارے قومی معیارات اور IEC وضاحتیں دونوں کی ضروریات سے تجاوز کرتے ہیں، پیچیدہ فیلڈ حالات میں طویل مدتی مستحکم آپریشن کو یقینی بناتے ہیں۔

مصنوعات کے بعد فروخت سروس

تمام مصنوعات عام استعمال کے تحت مینوفیکچرنگ نقائص کے خلاف پانچ سال کی وارنٹی کے ساتھ احاطہ کرتی ہیں، ضمانت شدہ لیک فری اور پینٹ چھلکے سے پاک آپریشن کے ساتھ۔

لائف ٹائم سروس سپورٹ اسپیئر پارٹس کی دستیابی کو یقینی بناتی ہے اور پروڈکٹ لائف سائیکل کے دوران تکنیکی مدد کرتی ہے۔

مناسب دیکھ بھال کے حالات کے تحت 30 سال سے کم کی سروس لائف کے لیے ڈیزائن کیا گیا ہے۔

سامان کی خرابی کی صورت میں، سپلائر اطلاع کے ایک گھنٹے کے اندر جواب دے گا اور مقامی طور پر 24 گھنٹے کے اندر تکنیکی عملے کو سائٹ پر بھیجے گا۔

خدمت کا عہد

Lugao Power Co., Ltd. ISO 9001-2008 کوالٹی مینجمنٹ سسٹم کے تحت کام کرتا ہے، اس بات کو یقینی بناتا ہے کہ تمام دو وائنڈنگ تھری فیز ہائی وولٹیج ٹرانسفارمرز فیکٹری چھوڑنے سے پہلے 100% معیار کے معیار پر پورا اتریں۔ صارفین کی مکمل اطمینان کو یقینی بنانے کے لیے جامع پری سیلز، سیلز اور بعد از فروخت خدمات فراہم کی جاتی ہیں۔

معیارات کی تعمیل:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 IEC 60076 سیریز
