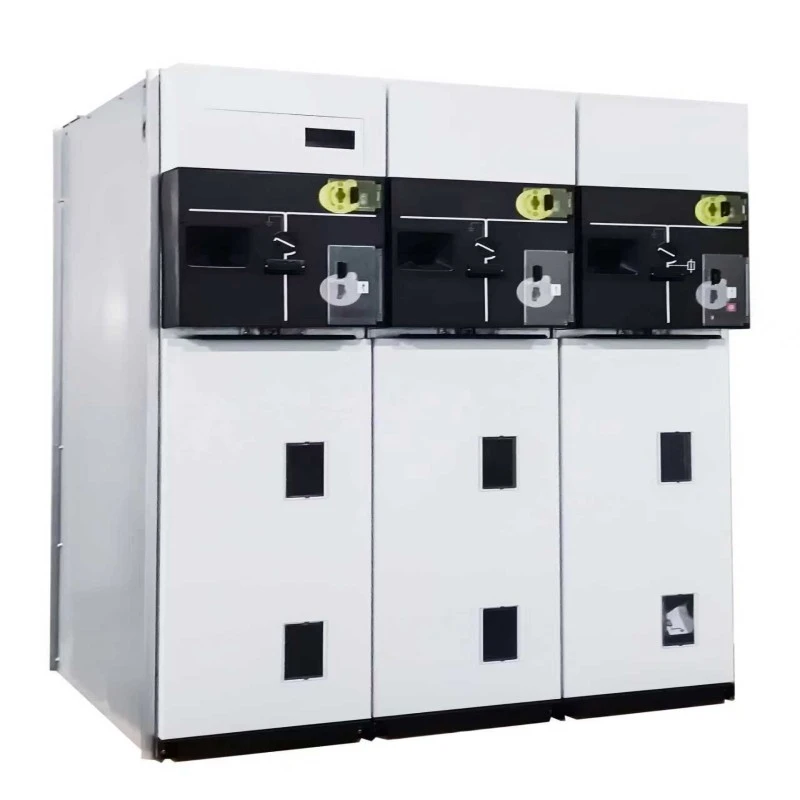

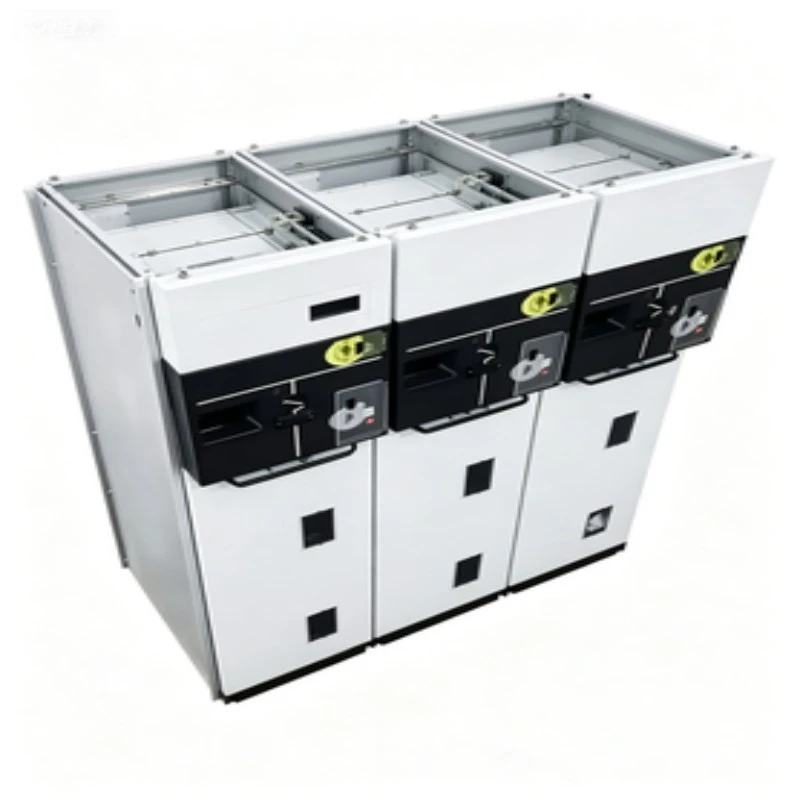

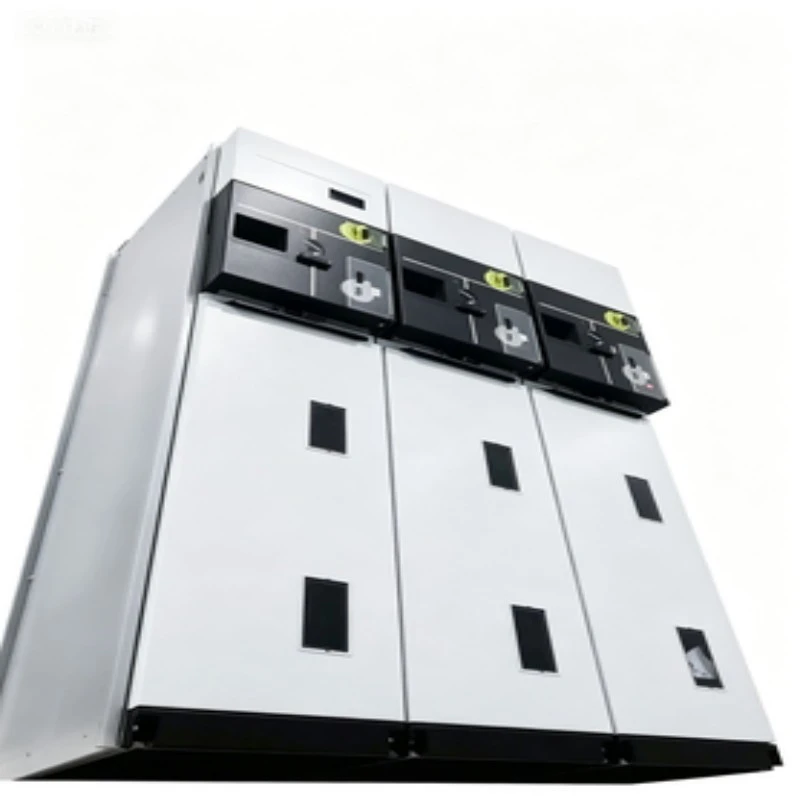

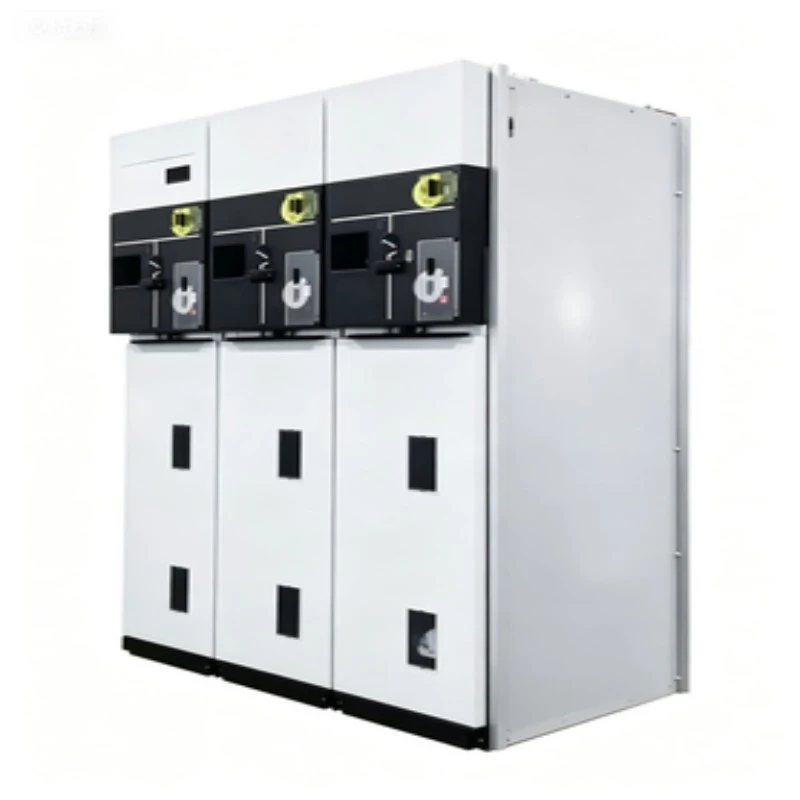

رنگ مین یونٹ Sf6 واپس لینے کے قابل سوئچ گیئر

رنگ مین یونٹ SF6 واپس لینے کے قابل سوئچ گیئر کیا ہے؟

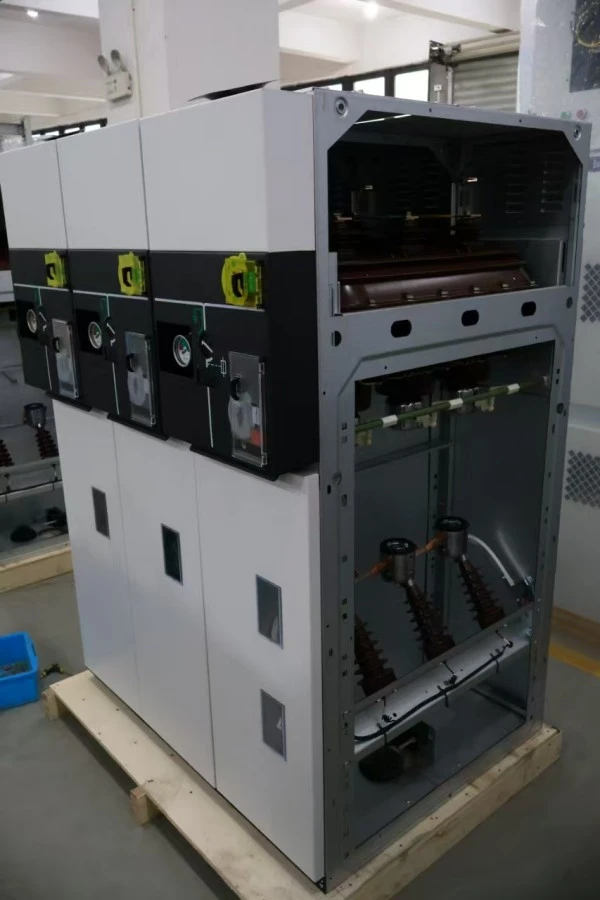

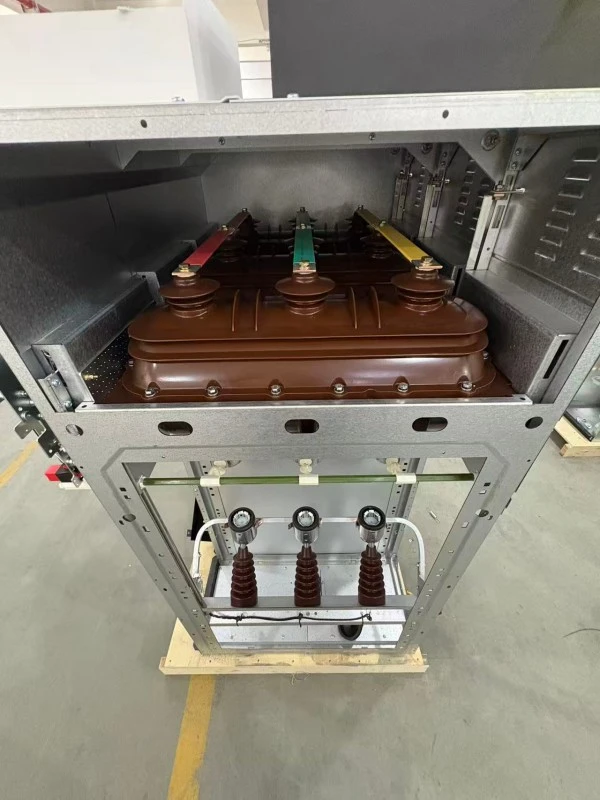

دیسوئچ گیئرایک فیکٹری میں جمع، دھات سے منسلک، SF6 موصل سوئچ گیئر ہے جو درمیانے وولٹیج رنگ نیٹ ورکس (24kV/36kV تک) کے لیے ڈیزائن کیا گیا ہے۔ مقررہ قسم کے برعکسRMUs, اس واپس لینے کے قابل ورژن میں ہٹنے کے قابل ٹرک ماونٹڈ سوئچنگ ڈیوائسز ہیں---عام طور پر ایک ویکیوم سرکٹ بریکر یا SF6 لوڈ بریک سوئچ جسے دیکھ بھال، معائنہ، یا تبدیلی کے لیے پورے بس بار کو غیر فعال کیے بغیر جسمانی طور پر انکلوژر سے باہر لایا جا سکتا ہے۔

یہ کیا کر سکتا ہے؟

یہ رنگ مین یونٹ SF6 واپس لینے کے قابل سوئچ گیئر بجلی کی تقسیم میں تین اہم کام انجام دیتا ہے:

1. رنگ نیٹ ورک کنکشن---آنے والے فیڈرز کو دو سمتوں سے جوڑتا ہے، فالتو بجلی کی فراہمی کو فعال کرتا ہے۔

2. ٹرانسفارمر کا تحفظ---انٹیگریٹڈ فیوز یا سرکٹ بریکر کا استعمال کرتے ہوئے 2500kVA تک کے ڈسٹری بیوشن ٹرانسفارمرز کو سوئچ اور محفوظ کرتا ہے۔

3. دیکھ بھال کے لیے الگ تھلگ --- واپس لینے کے قابل میکانزم ایک واضح بریکنگ گیپ فراہم کرتا ہے، جو نیچے کی طرف کام کرنے والے اہلکاروں کے لیے مکمل حفاظت کو یقینی بناتا ہے۔

4. فالٹ رکاوٹ---25kA تک شارٹ سرکٹ کرنٹ کو روکتا ہے۔

5. کیبل ٹیسٹنگ اور گراؤنڈنگ---ارتھ سوئچ اور کیبل ٹیسٹ پورٹس محفوظ کیبل کے کام کی اجازت دیتے ہیں۔

Lugao Power کا ہر SF6 RMU سوئچ گیئر IEC 62271-200 کی تعمیل کرتا ہے، جو کہ ایک کمپیکٹ فٹ پرنٹ میں لوڈ میک/بریک کی صلاحیت اور فالٹ کرنٹ کو برداشت کرتا ہے (چوڑائی کم از کم 450mm فی پینل)۔

پروڈکٹ پیرامیٹر (تفصیلات)

نوٹ: منتخب کنفیگریشن کے مطابق تکنیکی پیرامیٹرز مختلف ہو سکتے ہیں۔ حتمی تکنیکی ڈیٹا شیٹ کے لیے براہ کرم Lugao Power سے رابطہ کریں۔

مصنوعات کی خصوصیت اور درخواست

فیچر سوال و جواب - واپس لینے کے قابل فائدہ کو سمجھنا

Q1: کیا چیز واپس لینے کے قابل ڈیزائن کو ایک مقررہ RMU سے بہتر بناتی ہے؟

A: ایک مقررہ RMU کو سوئچ گیئر کی دیکھ بھال کے لیے مکمل پینل ڈی انرجائزیشن کی ضرورت ہوتی ہے۔ رنگ مین یونٹ sf6 واپس لینے کے قابل سوئچ گیئر کے ساتھ، آپ صرف سوئچنگ ماڈیول کو "منقطع" یا "ٹیسٹ" پوزیشن پر لے جاتے ہیں۔ بس بار لائیو رہتا ہے، اور ڈاون اسٹریم سرکٹس کو محفوظ طریقے سے سروس کیا جا سکتا ہے۔ ڈاؤن ٹائم گھنٹوں سے منٹ تک کم ہو جاتا ہے۔

Q2: میں کیسے جان سکتا ہوں کہ واپس لینے کے قابل ٹرک صحیح پوزیشن میں ہے؟

A: Lugao Power کے ڈیزائن میں تین مختلف مکینیکل پوزیشنز شامل ہیں---کنیکٹڈ، ٹیسٹ، اور ڈس کنیکٹڈ---ہر ایک ٹیکٹائل فیڈ بیک، ٹرک پر بصری اشارے، اور ریموٹ SCADA مانیٹرنگ کے لیے معاون رابطے۔ ایک حفاظتی شٹر خود بخود طے شدہ رابطوں کا احاطہ کرتا ہے جب ٹرک واپس لیا جاتا ہے۔

Q3: کیا اس واپس لینے کے قابل ڈیزائن میں SF6 گیس کی بحالی سے پاک ہے؟

A: ہاں۔ SF6 ٹینک زندگی بھر کے لیے بند ہے (عام حالات میں ≥30 سال)۔ واپس لینے کا طریقہ کار کم وولٹیج والے ڈبے یا سامنے والے ٹرک کے علاقے میں ہوتا ہے – گیس ٹینک کے اندر نہیں۔ لہذا، سوئچ کو واپس لینے سے SF6 پریشر یا ڈائی الیکٹرک سالمیت میں خلل نہیں پڑتا ہے۔ یہ SF6 واپس لینے کے قابل رنگ مین یونٹ کا کلیدی فرق ہے۔

Q4: کیا یہ RMU ریموٹ کنٹرول کو سپورٹ کرتا ہے؟

A: ہاں۔ واپس لینے کے قابل ٹرکوں میں موٹرائزڈ میکانزم اور پوزیشن فیڈ بیک سینسر لگائے جا سکتے ہیں، جس سے مکمل ریموٹ ریکنگ ان/آؤٹ ہو سکتی ہے – IEC 61850 GOOSE پیغام رسانی کے ساتھ ہم آہنگ۔

SF6 موصل سوئچ گیئر کے لیے موزوں ایپلی کیشنز

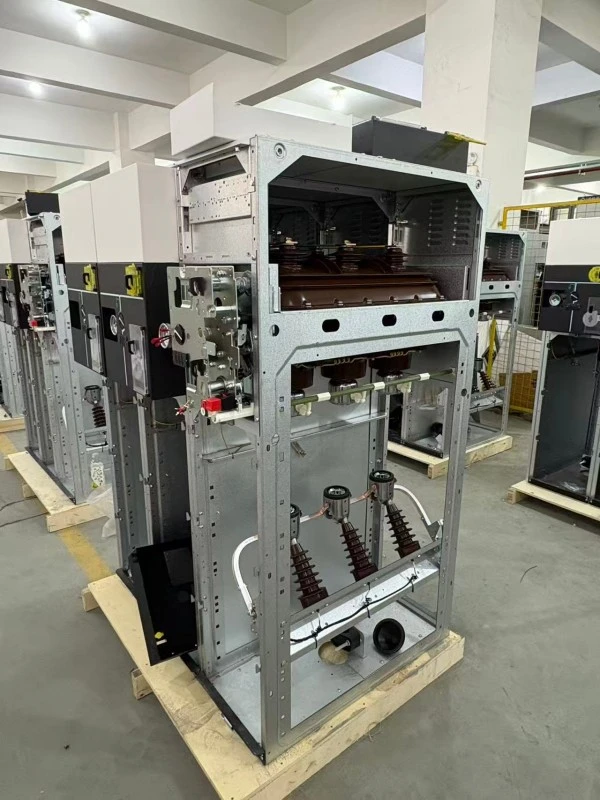

پیداوار کی تفصیلات

ہر رنگ مین یونٹ sf6 واپس لینے کے قابل سوئچ گیئر ہماری ISO 9001 تصدیق شدہ سہولت میں تیار کیا جاتا ہے جس میں مقررہ اور واپس لینے کے قابل مختلف حالتوں کے لیے مخصوص اسمبلی لائنیں ہیں۔

اہم پیداواری اقدامات:

1. ٹینک فیبریکیشن---3 ملی میٹر سٹینلیس سٹیل، روبوٹک لیزر ویلڈنگ، 100% ہیلیم لیک ٹیسٹ (لیک کی شرح <1×10⁻⁶ mbar·L/s)۔

2. SF6 پروسیسنگ--- اوس پوائنٹ کے ساتھ ویکیوم فلنگ ≤ -50°C، پریشر 20°C حوالہ پر کیلیبریٹ کیا گیا ہے۔

3. واپس لینے کے قابل ٹرک اسمبلی---پریسیزن گائیڈ ریلز، اینٹی رگڑ رولرز، خود سیدھ میں آنے والے بنیادی رابطے (سلور چڑھایا تانبا، 12μm موٹائی)۔

4. انٹرلاک ٹیوننگ---مکینیکل انٹرلاک کی تصدیق کے لیے ہر یونٹ 200 انسرشن/وتھراول سائیکل سے گزرتا ہے۔

5. ہائی وولٹیج ٹیسٹ---پاور فریکوئنسی برداشت: 42kV/1min (12kV یونٹ)؛ جزوی ڈسچارج <5pC 1.2Ur پر۔

6. درجہ حرارت میں اضافہ ٹیسٹ---1.1× ریٹیڈ کرنٹ پر، تمام پوائنٹس معیاری حدود کے اندر۔

7. منفرد سیریل نمبر---مکمل ٹریس ایبلٹی کے لیے انکلوژر اور واپس لینے کے قابل ٹرک دونوں پر کندہ کیا گیا ہے۔

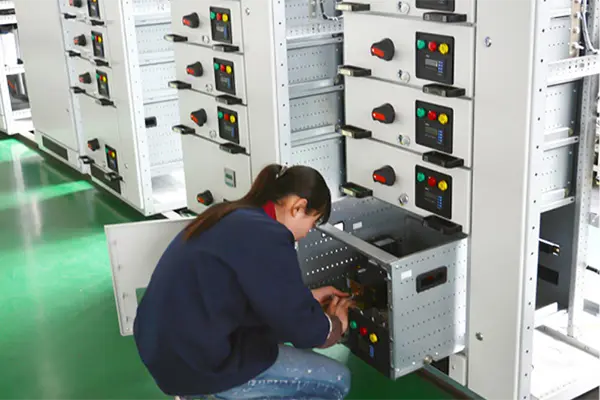

کوالٹی کنٹرول چیک پوائنٹس

پیکجنگ

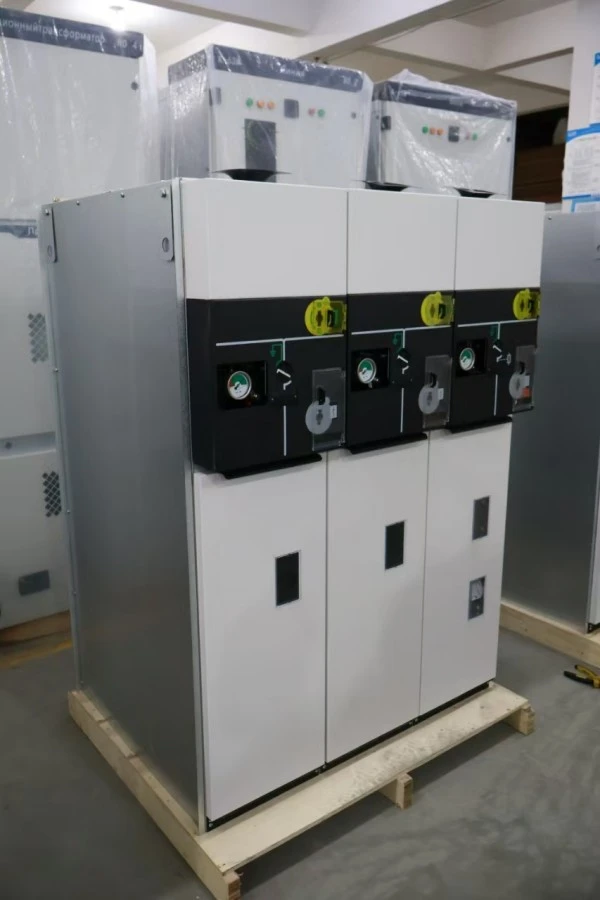

ہر رنگ مین یونٹ sf6 واپس لینے کے قابل سوئچ گیئر پینل کو برآمد کے لیے انفرادی طور پر پیک کیا جاتا ہے:

کریٹ پر نشانات:

1. "SF6 گیس بھری ہوئی - گراؤ نہیں"

2. "اندر سے نکالنے کے قابل ٹرک - احتیاط کے ساتھ ہینڈل"

3. کشش ثقل کا مرکز، لفٹنگ پوائنٹس، نازک لیبل

نقصان سے بچنے کے لیے واپس لینے کے قابل ٹرک پینل کے اندر (منقطع حالت میں) بھیج دیا جاتا ہے۔ متعدد ٹرکوں والے آرڈرز کے لیے، اختیاری علیحدہ پیکیجنگ دستیاب ہے۔

فروخت کے بعد اور وارنٹی

وارنٹی مدت:

کمیشننگ کی تاریخ سے 12 ماہ یا شپمنٹ کی تاریخ سے 18 ماہ (جو بھی پہلے ہوتا ہے)۔

کیا احاطہ کرتا ہے:

1. تمام مکینیکل پرزے بشمول واپس لینے کے قابل ٹرک، انٹرلاک، شٹر

2. SF6 گیس سسٹم (سوائے گاہک کے رساو کی وجہ سے گیس بھرنے کے)

3. بنیادی اور ثانوی رابطے

4. ارتھ سوئچ میکانزم

کیا احاطہ نہیں کیا گیا ہے:

1. نامناسب واپسی/داخل کرنے کے دوران نقصان

2. بیرونی وائرنگ میں ترمیم

3. فطرت کے اعمال (سیلاب، بجلی)

4. استعمال کی اشیاء (فیوز، اشارے لیمپ)

خدمت کے وعدے:

1. تکنیکی انکوائری کا جواب: 2 گھنٹے کے اندر (کام کے دنوں میں)

2. اسپیئر پارٹس کی ترسیل: 24 گھنٹے کے اندر

3. ریموٹ ٹربل شوٹنگ: مفت ویڈیو کال سپورٹ

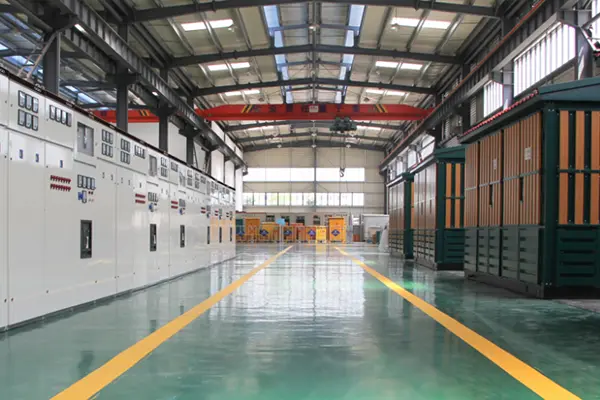

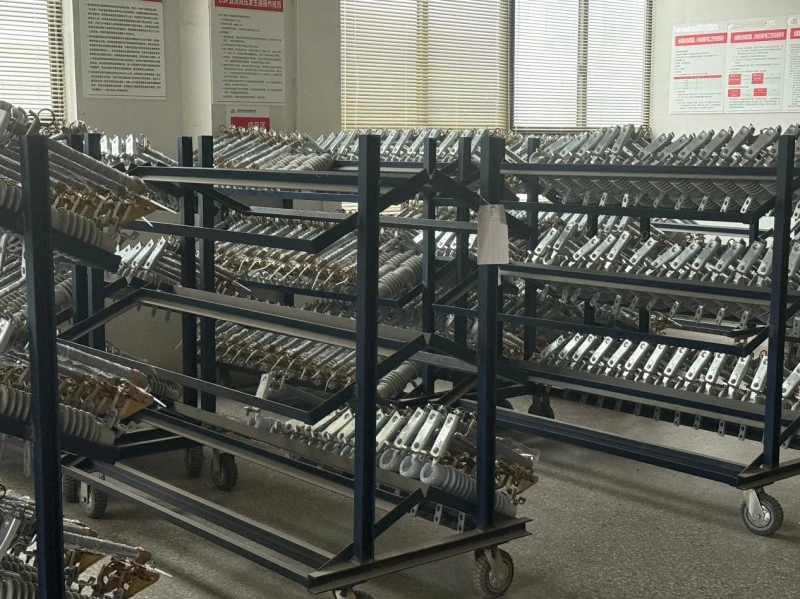

مینوفیکچرنگ اور کوالٹی کنٹرول

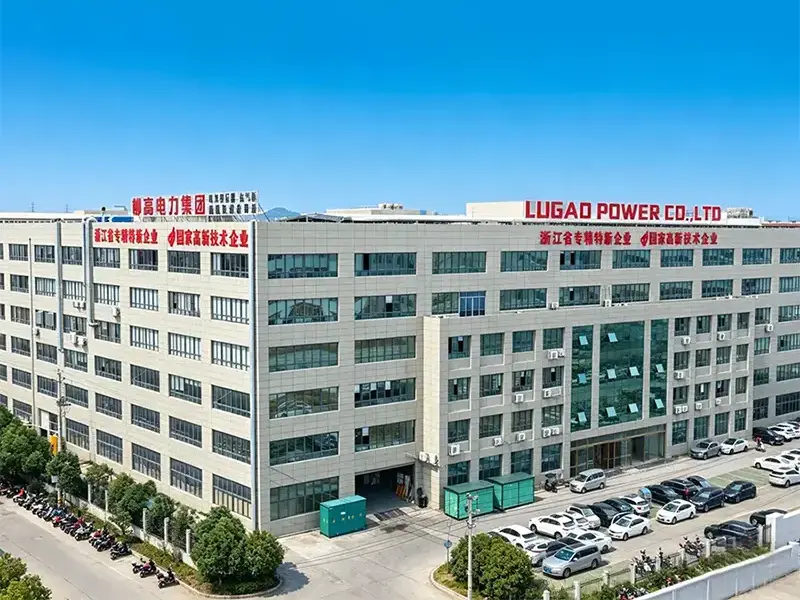

Lugao Power Co., Ltd. R&D اور اعلی، درمیانے اور کم وولٹیج پاور ٹرانسمیشن اور تقسیم کے آلات کی تیاری میں مہارت رکھتی ہے، بشمول ٹرانسفارمرز،سوئچ گیئر، سرکٹ بریکر، منقطع کرنے والے، اور متعلقہ برقی مصنوعات۔

اندرون ملک پیداوار، انجینئرنگ اور جانچ کی صلاحیتوں کے ساتھ، Lugao Power دنیا بھر میں یوٹیلیٹیز، صنعتی سہولیات، قابل تجدید توانائی کے منصوبوں، اور انفراسٹرکچر ایپلی کیشنز کے لیے اپنی مرضی کے مطابق OEM/ODM حل اور ون اسٹاپ پاور ڈسٹری بیوشن سلوشنز فراہم کرتا ہے۔
