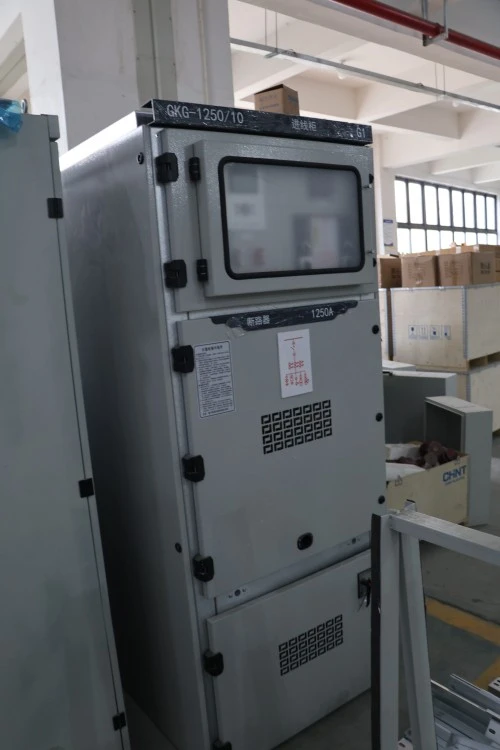

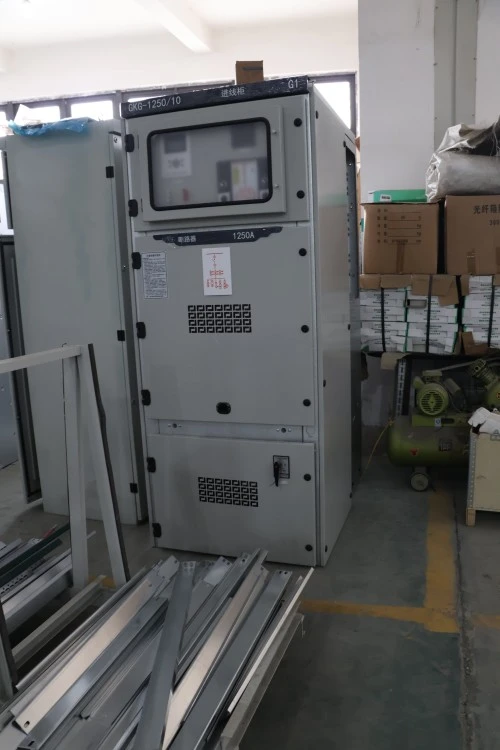

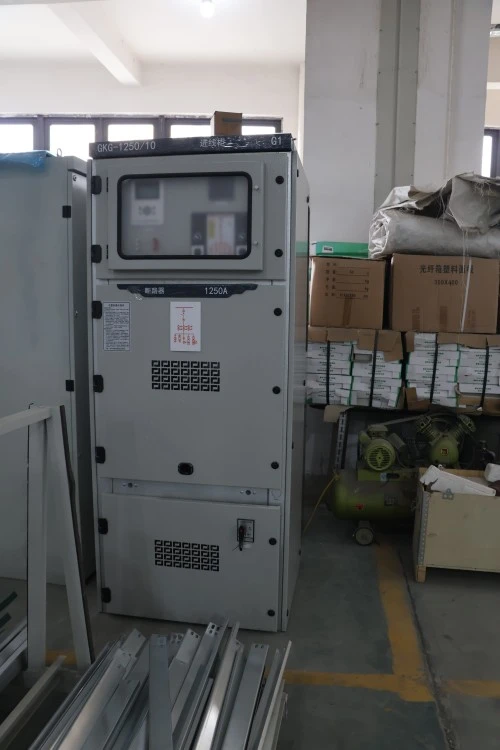

واپس لینے کے قابل سوئچ گیئر سوئچ کنٹرول کابینہ

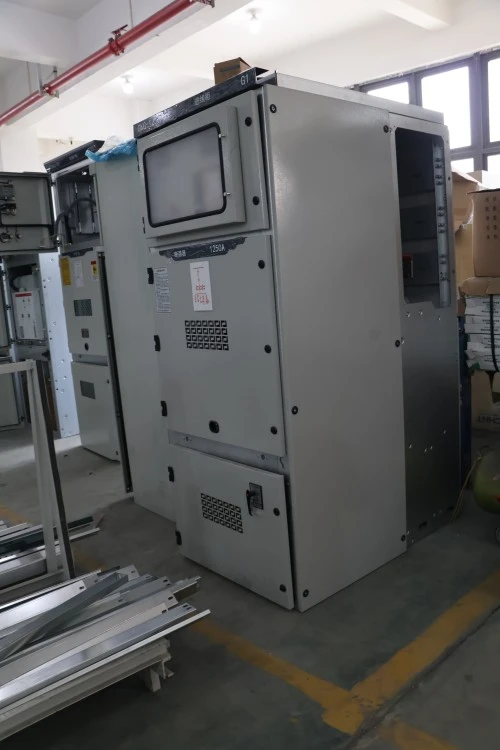

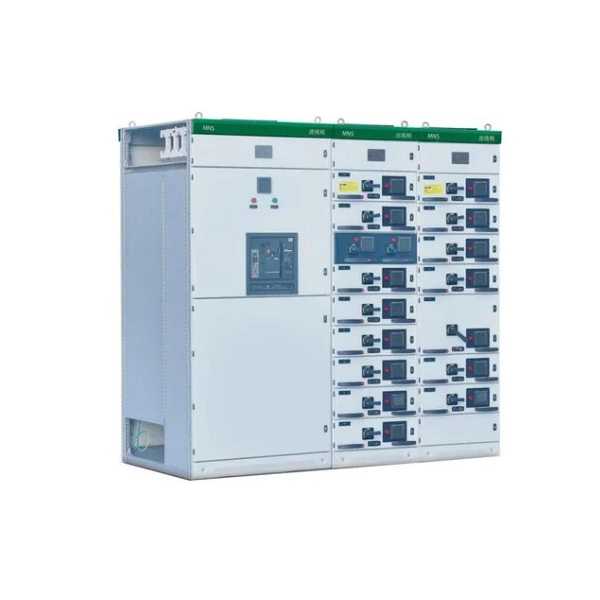

واپس لینے کے قابل سوئچ گیئر سوئچ کنٹرول کیبنٹ ایک ہے۔درمیانہوولٹیج دھات سے منسلک سوئچ گیئر یونٹجہاں کلیدی اجزاء جیسے کہ سرکٹ بریکرز کو معائنہ، دیکھ بھال، یا متبادل کے لیے مرکزی ہاؤسنگ سے جسمانی طور پر نکالا جا سکتا ہے۔ فکسڈ سوئچ گیئر کے برعکس، یہ یونٹ آپریٹرز کو پورے بس بار سسٹم کو غیر فعال کیے بغیر بریکر کو الگ کرنے اور ہٹانے کی اجازت دیتا ہے۔ یہ بڑے پیمانے پر صنعتی پلانٹس، سب سٹیشنز اور تجارتی عمارتوں میں برقی آلات کو کنٹرول کرنے، حفاظت کرنے اور الگ تھلگ کرنے کے لیے استعمال ہوتا ہے۔ سیدھے الفاظ میں، یہ آپریٹر کی حفاظت اور سسٹم کے تسلسل کو یقینی بناتے ہوئے بجلی کے بہاؤ کا انتظام کرتا ہے۔

مصنوعات کے پیرامیٹرز (تفصیلات)

سرٹیفیکیشن اور کوالٹی اشورینس

لوگو پروجیکٹ کی تکنیکی ضروریات اور قابل اطلاق معیارات جیسے کہ IEC 62271-200 کے مطابق نکالنے کے قابل میڈیم وولٹیج سوئچ گیئر تیار کرتا ہے۔ شپمنٹ سے پہلے، تصدیق شدہ تکنیکی معاہدے کے مطابق معمول کی جانچ کی رپورٹس اور معائنہ کی تصاویر فراہم کی جا سکتی ہیں۔

• IEC 62271-200 پر مبنی ڈیزائن اور جانچ
• پاور فریکوئنسی برداشت ٹیسٹ
• مکینیکل آپریشن ٹیسٹ
• انٹر لاک فنکشن ٹیسٹ
• ثانوی وائرنگ کا معائنہ
• جزوی ڈسچارج ٹیسٹ جہاں قابل اطلاق ہو۔
• شپمنٹ سے پہلے فیکٹری ٹیسٹ کی رپورٹ

مصنوعات کی خصوصیات اور ایپلی کیشنز

Q1: کیا بناتا ہے؟واپس لینے کے قابل سوئچ گیئرسوئچ کنٹرول کابینہ مقررہ قسم سے زیادہ محفوظ ہے؟

A: نکالنے کے قابل ڈیزائن بریکر کو زندہ بس باروں سے جسمانی طور پر الگ کر دیتا ہے۔ یہ دیکھ بھال کے دوران حادثاتی آرک فلیش کے خطرات کو ختم کرتے ہوئے، ایک مرئی منقطع خلا پیدا کرتا ہے۔ Lugao نے شٹر میکانزم کا اضافہ کیا ہے جو ماڈیول واپس لینے کے بعد خود بخود طے شدہ رابطوں کا احاطہ کرتا ہے، جس سے حفاظت میں مزید اضافہ ہوتا ہے۔

Q2: اس کابینہ کو کون سی ایپلی کیشنز بہترین سوٹ کرتی ہیں؟

A: کے لیے مثالی:

● پاور پلانٹس (معاون بجلی کی تقسیم)

● ڈیٹا سینٹرز (اعلی قابل اعتماد اور فوری بریکر تبدیل کرنے کی ضرورت ہے)

● تیل اور گیس کی سہولیات (IP54 آپشن کے ساتھ خطرناک علاقوں میں محفوظ تنہائی)

● میٹرو اور ریل سسٹمز (بار بار بریکر آپریشنز بوجھ کے تحت)

● کان کنی اور اسٹیل پلانٹس (ہائی شارٹ سرکٹ برداشت کرنے کی ضرورت ہے)

Q3: کیا اسے سمارٹ مانیٹرنگ کے ساتھ ضم کیا جا سکتا ہے؟

A: ہاں۔لوگواختیاری سینسر اور کمیونیکیشن ماڈیولز (Modbus, IEC 61850) پیش کرتا ہے تاکہ ہر ایک نکالنے کے قابل ماڈیول کی ریموٹ پوزیشن کی نگرانی کی جا سکے۔

پیداوار کی تفصیلات اور مسابقتی فوائد

پیداوار کی تفصیلات:

ہر Lugao واپس لینے کے قابل سوئچ گیئر سوئچ کنٹرول کیبنٹ لیزر کٹ سٹینلیس سٹیل یا پاؤڈر کوٹنگ (کم سے کم موٹائی 80μm) کے ساتھ جستی شیٹ کا استعمال کرتے ہوئے تیار کیا جاتا ہے۔ واپس لینے کے قابل ریلوں کو ہموار حرکت کے لیے کرومیم چڑھایا گیا ہے اور 10,000 اندراج/انخراج کے چکروں کے لیے درجہ بندی کی گئی ہے۔ رابطے کی مزاحمت کو کم سے کم کرنے کے لیے فکسڈ رابطے سلور چڑھایا (کم از کم 10μm موٹائی) ہوتے ہیں۔ تمام ثانوی کنٹرول وائرنگ شعلہ retardant، کراس سے منسلک پولی تھیلین موصل کیبلز کا استعمال کرتی ہے۔ ہر یونٹ 48 گھنٹے کے برن ان ٹیسٹ اور جزوی خارج ہونے والے مادہ کی پیمائش سے گزرتا ہے (<5pC پر 1.1Ur)۔

مسابقتی فوائد بمقابلہ ملتے جلتے مصنوعات:

پیکجنگ، شپنگ اور بعد از فروخت سروس

پیکجنگ:

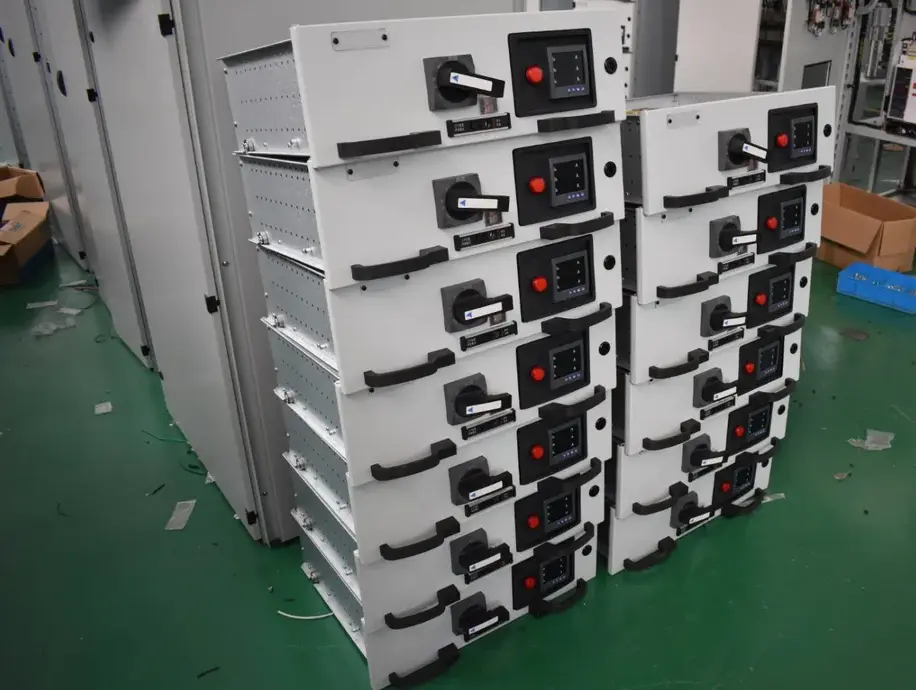

ہر نکالنے کے قابل ماڈیول کو الگ سے اینٹی سٹیٹک فوم پیڈنگ میں بھیج دیا جاتا ہے، پھر نمی کے اشارے کے ساتھ لکڑی کے کریٹ میں بند کر دیا جاتا ہے۔ مرکزی کابینہ کو تین تہوں میں لپیٹا گیا ہے: VCI اینٹی زنگ فلم → ببل ریپ → پلائیووڈ ایکسپورٹ کیس اسٹیل سٹراپنگ کے ساتھ۔ تمام فکسنگ اور اوزار دروازے کے اندر بیگ اور منسلک ہیں۔

شپنگ:

سمندر کے ذریعے (معیاری): 20GP یا 40HQ کنٹینرز۔ درخواست پر فوری منصوبوں کے لیے ہوائی یا ریل ٹرانسپورٹ کا بندوبست کیا جا سکتا ہے۔ ڈیلیوری کی اصطلاح: ایف او بی ننگبو یا سی آئی ایف بڑی بندرگاہوں پر۔

فروخت کے بعد سروس:

● وارنٹی کی مدت: شروع ہونے سے 12 ماہ یا شپمنٹ سے 18 ماہ، جو بھی پہلے آئے۔

● ریموٹ تکنیکی مدد (ویڈیو، ڈرائنگ) – 2 گھنٹے کے اندر جواب۔

کوٹیشن کے لیے درکار معلومات

کے لئے ایک درست کوٹیشن فراہم کرنے کے لئےواپس لینے کے قابل میڈیم وولٹیج سوئچ گیئر کیبنٹ، براہ کرم ہمیں درج ذیل معلومات بھیجیں:

• شرح شدہ وولٹیج اور تعدد
• سنگل لائن ڈایاگرام
• ہر فیڈر کی شرح شدہ کرنٹ
• شارٹ سرکٹ کی موجودہ ضرورت
• آنے والے اور جانے والے پینلز کی تعداد
• تحفظ ریلے برانڈ اور ماڈل کی ضرورت
• میٹرنگ اور مواصلات کی ضروریات
• اندرونی آرک کی درجہ بندی کی ضرورت
• کیبل کے اندراج کی سمت
• مقدار اور منزل کی بندرگاہ
• قابل اطلاق مقامی معیاری یا افادیت کی ضرورت

اکثر پوچھے گئے سوالات - گاہک کے سوالات اور جوابات

Q1: کیا واپس لینے کے قابل سوئچ گیئر سوئچ کنٹرول کیبنٹ کو محدود جگہ والے پرانے سب سٹیشن میں دوبارہ بنایا جا سکتا ہے؟

A: ہاں۔ اس کا ماڈیولر اور کمپیکٹ ڈیزائن (12kV کے لیے عام چوڑائی 650mm) سول ورکس کے بغیر پرانے فکسڈ سوئچ گیئر کو تبدیل کرنے کی اجازت دیتا ہے۔ ہم درخواست پر مفت ترتیب کی تصدیق فراہم کرتے ہیں۔

Q2: کیا ہوتا ہے اگر مکینیکل انٹر لاک ناکام ہو جائے جب بریکر منسلک پوزیشن میں ہو؟

A: Lugao کیبنٹ میں ایک ہنگامی دستی ریلیز شامل ہے جو مہر بند کور کے ذریعے قابل رسائی ہے۔ یہ ایک ناکام محفوظ ڈیزائن ہے - فراہم کردہ ٹول کا استعمال کرتے ہوئے بریکر کو اب بھی واپس لیا جا سکتا ہے۔ تاہم، ہم تجویز کرتے ہیں کہ صرف تربیت یافتہ اہلکار ہی ایسا کریں۔

Q3: کیا قیمت میں واپس لینے کے قابل تمام ماڈیولز اور بنیادی تانبے کی سلاخیں شامل ہیں؟

A: معیاری کوٹیشن میں مین سرکٹ بریکر ماڈیول اور تمام اندرونی تانبے کی سلاخیں (مکمل طور پر مشینی اور چڑھایا) شامل ہیں۔ اختیاری ماڈیولز جیسے پی ٹی ٹرک یا میٹرنگ یونٹس کا الگ سے حوالہ دیا گیا ہے۔

Q4: میں کس طرح تصدیق کروں کہ کابینہ IEC 62271-200 کو پورا کرتی ہے؟

A: ہر یونٹ فیکٹری ٹیسٹ سرٹیفکیٹ کے ساتھ بھیجتا ہے جس میں جزوی خارج ہونے والے مادہ، پاور فریکوئنسی کا سامنا، اور متحرک استحکام ٹیسٹ رپورٹس شامل ہیں۔ فریق ثالث کا معائنہ (مثلاً، SGS، BV) ہماری سہولت میں خوش آئند ہے۔
