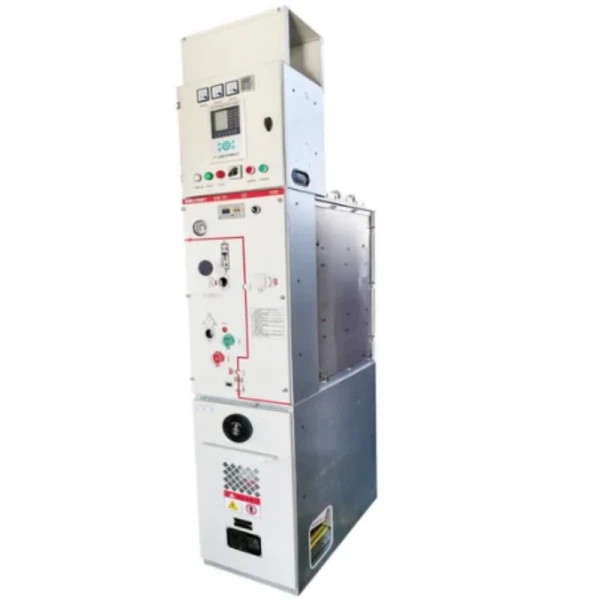

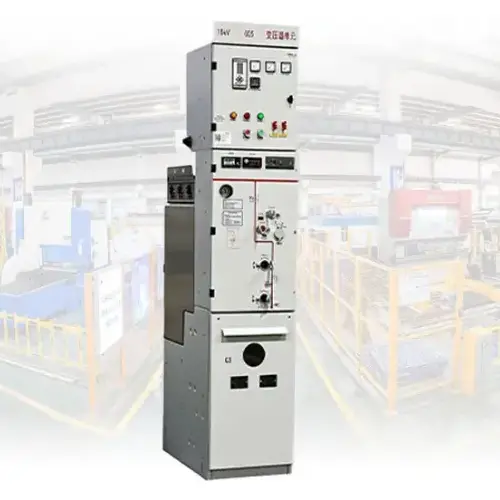

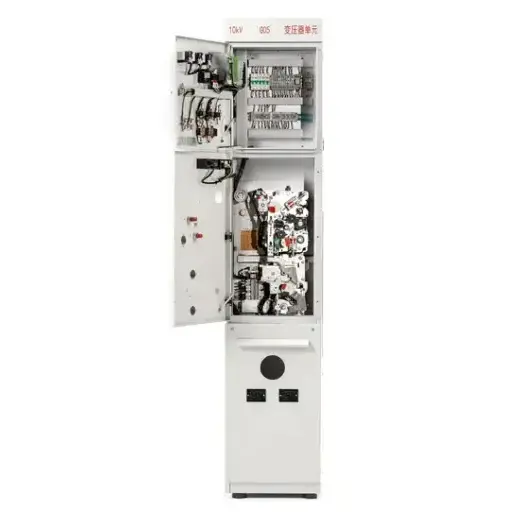

VCB کے ساتھ RMU MV HV موصل سوئچ گیئر پینل

یہ کیا ہے؟

VCB کے ساتھ RMU MV HV موصل سوئچ گیئر پینل ایک فیکٹری میں جمع، دھات سے منسلک برقی تقسیم کا آلہ ہےرنگ مین یونٹ (RMU)ویکیوم سرکٹ بریکر (VCB) ٹیکنالوجی کے ساتھ فعالیت۔ RMU رِنگ نیٹ ورک کنفیگریشن کو قابل بناتا ہے — سپلائی کے تسلسل کو یقینی بناتے ہوئے پاور کسی بھی سمت سے بہہ سکتی ہے۔ VCB، سیل بند ویکیوم انٹرپرٹر میں رکھا ہوا ہے، جب خرابیاں ہوتی ہیں تو ملی سیکنڈ کے اندر آرکس کو بجھا دیتا ہے۔

RMU (رنگ مین یونٹ) سے مراد ایک کمپیکٹ سوئچ گیئر اسمبلی ہے جسے لوپڈ برقی نیٹ ورکس کے لیے ڈیزائن کیا گیا ہے۔ ریڈیل ڈسٹری بیوشن سسٹم کے برعکس جہاں ایک فالٹ پورے ڈاون اسٹریم بوجھ کو بجلی کاٹ سکتا ہے، ایک RMU آپ کو ایک رنگ کنفیگریشن بنانے کے قابل بناتا ہے: بجلی کسی بھی سمت سے بہہ سکتی ہے۔ جب ایک سیکشن میں کوئی خرابی ہوتی ہے، تو آپ اس سیکشن کو صرف الگ کر دیتے ہیں جبکہ باقی نیٹ ورک متبادل فیڈ سے پاور حاصل کرتا رہتا ہے۔

VCB (ویکیوم سرکٹ بریکر) اس پینل کے تحفظ کے نظام کا مرکز ہے۔ سیل شدہ ویکیوم انٹرپرٹر کے اندر، جب کوئی خرابی واقع ہوتی ہے تو سرکٹ بریکر ملی سیکنڈ میں برقی قوس کو بجھا سکتا ہے۔ چونکہ انٹرپٹر کے اندر کوئی ہوا یا تیل نہیں ہے، قوس تقریباً فوری طور پر بجھ جاتا ہے، جس سے نیچے کی طرف آنے والے آلات کو پہنچنے والے نقصان کو کم کیا جاتا ہے اور رابطے کی زندگی میں توسیع ہوتی ہے۔

MV HV موصل سوئچ گیئر اشارہ کرتا ہے کہ یہ پروڈکٹ درمیانے وولٹیج سے ہائی وولٹیج کی حد (عام طور پر 12kV سے 40.5kV) میں کام کرتی ہے اور ماحول سے زندہ حصوں کو الگ کرنے کے لیے جدید موصلیت کی ٹیکنالوجی—یا تو SF6 گیس یا ٹھوس ڈائی الیکٹرک کا استعمال کرتی ہے۔

یہ کیا کر سکتا ہے؟

1. پاور ڈسٹری بیوشن کنٹرول - دستی طور پر یا SCADA کے ذریعے سرکٹس کو آن/آف کریں۔

2. فالٹ پروٹیکشن - 31.5kA تک شارٹ سرکٹ کرنٹ کو روکنا

3. نیٹ ورک آئسولیشن - دیکھ بھال کے لیے محفوظ طریقے سے گراؤنڈ آؤٹ گوئنگ کیبلز

یہ پینل یوٹیلیٹیز، صنعتی پلانٹس، اور تجارتی عمارتوں کو عملے کی مکمل حفاظت کو برقرار رکھتے ہوئے صفر کے قریب ڈاؤن ٹائم حاصل کرنے کے قابل بناتا ہے۔ VCB کے ساتھ ہر RMU MV HV موصل سوئچ گیئر پینل سخت ترین ماحول میں کارکردگی دکھانے کے لیے بنایا گیا ہے۔

پروڈکٹ پیرامیٹر (تفصیلات)

مصنوعات کی خصوصیت اور درخواست

کلیدی خصوصیات

مربوط VCB تحفظ---فیوز والے معیاری RMUs کے برعکس، VCB کے ساتھ ہمارا RMU MV HV موصل سوئچ گیئر پینل مکمل ریٹیڈ فالٹ رکاوٹ فراہم کرتا ہے۔ ویکیوم انٹرپرٹر کو اپنی زندگی بھر کوئی دیکھ بھال کی ضرورت نہیں ہے۔

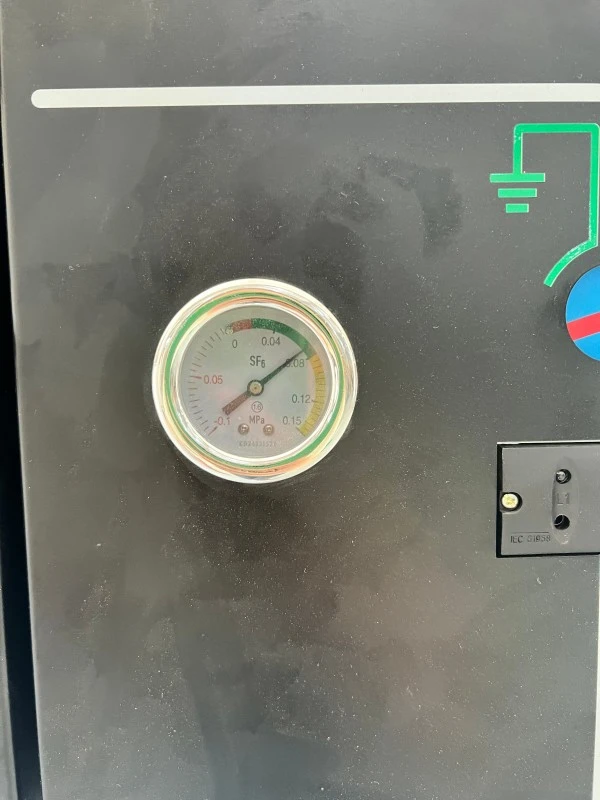

سیل شدہ SF6 موصلیت کا ٹینک---تمام زندہ پرزے <0.1% سالانہ رساو کے ساتھ 3mm کے سٹینلیس سٹیل کے ٹینک میں رکھے گئے ہیں۔ کوئی صفائی نہیں، کوئی موصلیت کی جانچ نہیں، دھول یا نمک کی دھند کی کوئی نمائش نہیں۔

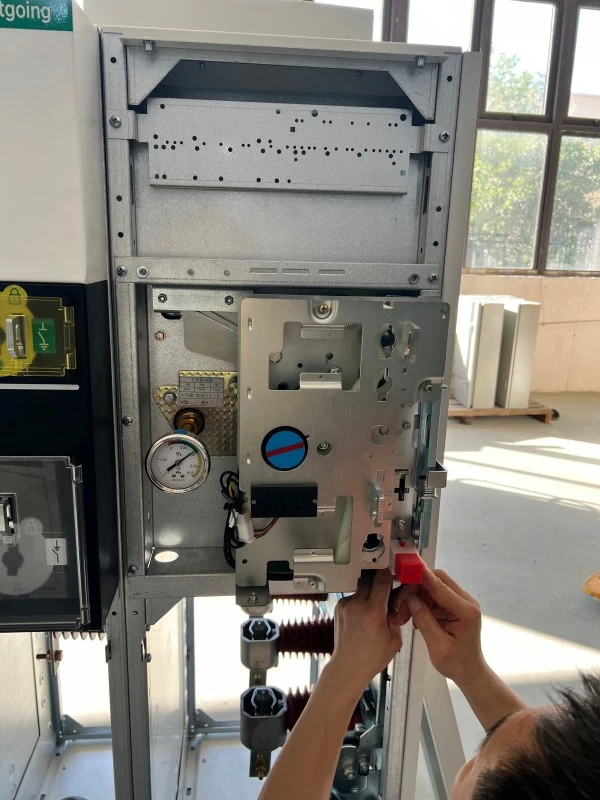

تھری پوزیشن سوئچ ڈس کنیکٹر غلط ترتیب کو روکنے کے لیے مکینیکل انٹر لاکنگ کے ساتھ منسلک، منقطع، اور گراؤنڈ پوزیشنز پیش کرتا ہے۔

اندرونی آرک ود اسٹینڈ---آپریٹر سے گرم گیسوں کو دور کرنے والے پریشر ریلیف کے ساتھ 20kA/1s پر تجربہ کیا گیا۔

کومپیکٹ فوٹ پرنٹ---ایئر انسولیٹڈ سوئچ گیئر کے مقابلے میں 30-50% کم منزل کی جگہ پر قبضہ کرتا ہے، جو کہ جگہ سے محدود سب سٹیشنوں کے لیے مثالی ہے۔

ریموٹ مانیٹرنگ---معیاری معاون رابطے کے علاوہ اختیاری Modbus یا IEC 61850 مواصلات۔

ایپلی کیشنز

● شہری بجلی کی تقسیم (بیسمنٹ سب سٹیشن، تجارتی کمپلیکس)

● ہوا اور شمسی فارمز (وائبریشن، درجہ حرارت کی انتہا کو برداشت کرتا ہے)

● صنعتی پلانٹس (اسٹیل، سیمنٹ، پیٹرو کیمیکل)

● ڈیٹا سینٹرز (ٹیر III/IV اپ ٹائم کے تقاضے)

● ریلوے ٹریکشن سب سٹیشن (25kV سسٹم)

● کان کنی کے کام (دھول بھرے، مرطوب ماحول)

خصوصیت سوال و جواب

سوال: VCB لوڈ بریک سوئچ سے کیسے مختلف ہے؟

A: لوڈ بریک سوئچ صرف عام لوڈ کرنٹ کو روکتا ہے۔ VCB کے ساتھ اس RMU MV HV موصل سوئچ گیئر پینل میں VCB 31.5kA تک فالٹ کرنٹ کو ملی سیکنڈ میں روکتا ہے، بغیر کسی ionizable میڈیم کے ویکیوم انٹرپرٹر کا استعمال کرتے ہوئے۔

پیداوار کی تفصیلات

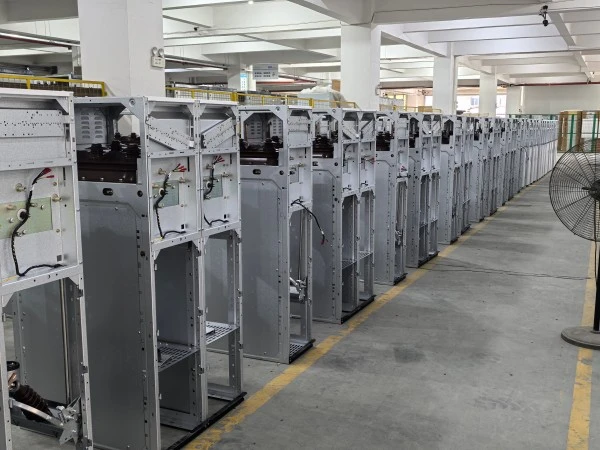

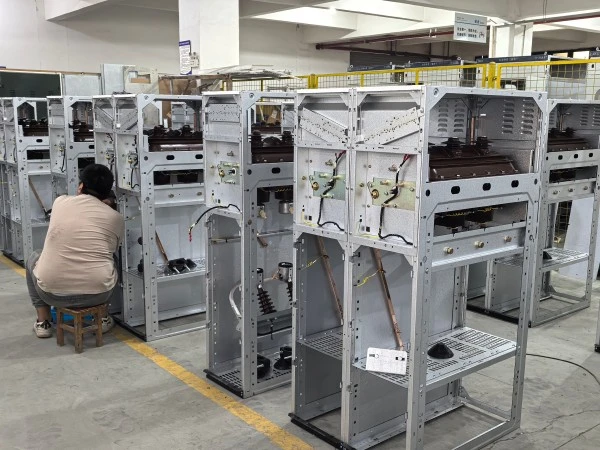

مینوفیکچرنگ کا عمل

● ٹینک فیبریکیشن---لیزر کٹ 316L سٹینلیس سٹیل، روبوٹ ویلڈیڈ، ایکسرے کا معائنہ کیا گیا، 24 گھنٹے کے لیے 0.4MPa پر پریشر ٹیسٹ کیا گیا۔

● ویکیوم انٹرپرٹر اسمبلی---ہر انٹرپرٹر 70kV AC ہائی وولٹیج ٹیسٹ اور رابطہ مزاحمتی پیمائش سے گزرتا ہے۔

● SF6 پروسیسنگ---ٹینک کو <10Pa پر خالی کر دیا گیا، پھر SF6 گیس سے بھرا گیا (>99.97% پاکیزگی، اوس پوائنٹ <-50°C)۔ ہالوجن سنففر تمام مہروں کو چیک کرتا ہے۔

● ٹیسٹنگ---مکینیکل برداشت (1,000 سائیکل)، ڈائی الیکٹرک (70kV/1 منٹ)، جزوی ڈسچارج (<5pC)، اور اندرونی آرک (20kA/1s) ٹیسٹ۔

کوالٹی اشورینس اور سرٹیفیکیشن

کیوں Lugao پاور کا انتخاب کریں؟

VCB کے ساتھ RMU بمقابلہ RMU فیوز کے ساتھ

عام طور پر، VCB RMUs کی سفارش درمیانے اور بڑی صلاحیت والے پاور ڈسٹری بیوشن سسٹم کے لیے کی جاتی ہے جن کے لیے بار بار سوئچنگ آپریشنز، جدید تحفظ، اور ریموٹ مانیٹرنگ کی ضرورت ہوتی ہے۔ فیوز RMUs ٹرانسفارمر کے تحفظ اور نسبتاً مستحکم بوجھ کے ساتھ چھوٹے ڈسٹری بیوشن نیٹ ورکس کے لیے ایک سرمایہ کاری مؤثر حل ہیں۔

پیکجنگ، شپنگ اور بعد فروخت

پیکجنگ

1. VCI فلم اندرونی لپیٹ + فوم پیڈنگ + 9 ملی میٹر پلائیووڈ کریٹ

2. ٹرانسپورٹ کے لیے SF6 پریشر کو 0.05MPa تک کم کر دیا گیا۔

فروخت کے بعد اور وارنٹی

1. وارنٹی کی مدت: کمیشن سے 12 ماہ یا شپمنٹ سے 18 ماہ، جو بھی پہلے آئے۔

2. کوریج: مواد/ کاریگری کے نقائص، لیک کے لیے SF6 ری فل> 0.5%/سال، VCB ویکیوم نقصان۔

3. اخراج: غلط تنصیب، زبردستی میجر، غیر مجاز ترمیم، استعمال کی اشیاء۔

خدمات:

1. مفت ریموٹ ٹربل شوٹنگ (24 گھنٹے جواب)

2. اسپیئر پارٹس 48 گھنٹوں کے اندر اندر بھیجے جاتے ہیں (علاقائی گودام)

3. توسیعی وارنٹی دستیاب ہے (2، 3، یا 5 سال)

اکثر پوچھے گئے سوالات

Q1: کیا آپ ٹائپ ٹیسٹ رپورٹس اور FAT فراہم کر سکتے ہیں؟

A: ہاں۔ IEC قسم کی ٹیسٹ رپورٹس دستیاب ہیں۔ ہمارے جیانگ فیکٹری میں فیکٹری قبولیت کی جانچ خوش آئند ہے۔ تھرڈ پارٹی معائنہ (SGS، BV) گاہک کی قیمت پر دستیاب ہے۔

Q2: بین الاقوامی سطح پر وارنٹی کے دعوے کیسے نمٹائے جاتے ہیں؟

A: تصاویر/ویڈیوز کو ای میل کریں۔lugaoteam@lugaoelectric.com. 24 گھنٹے کے اندر دور دراز سے تشخیص۔ انشورنس کے ذریعے احاطہ کیے گئے نقائص کے لیے، ہم متبادل پرزے مفت بھیجیں گے۔

Q3: VCB کے ساتھ اس RMU MV HV موصل سوئچ گیئر پینل کی متوقع سروس لائف کیا ہے؟

A: SF6 ٹینک اور بس بار: 30 سال۔ VCB مداخلت کرنے والا: 10,000 آپریشنز یا 30 سال۔ میکانزم کی بحالی: 15-20 سال۔ کل سروس کی زندگی: مناسب دیکھ بھال کے ساتھ 25-30 سال۔

Q4: آپ کونسی ادائیگی کی شرائط قبول کرتے ہیں؟

A: پہلی بار صارفین: 30٪ T/T ایڈوانس، 70٪ شپمنٹ سے پہلے۔ قائم صارفین: 20% T/T + 80% B/L کاپی کے خلاف۔ L/C نظر میں قبول کر لیا گیا۔

Q5: کیا VCB کے ساتھ RMU MV HV موصل سوئچ گیئر پینل اونچائی پر استعمال کیا جا سکتا ہے؟

A: معیاری ڈیزائن ≤2000m. اونچائی والا ورژن (بڑھا ہوا کری پیج، زیادہ SF6 پریشر) 3500m تک دستیاب ہے۔ 3500m> کے لیے کسٹم انجینئرنگ۔
