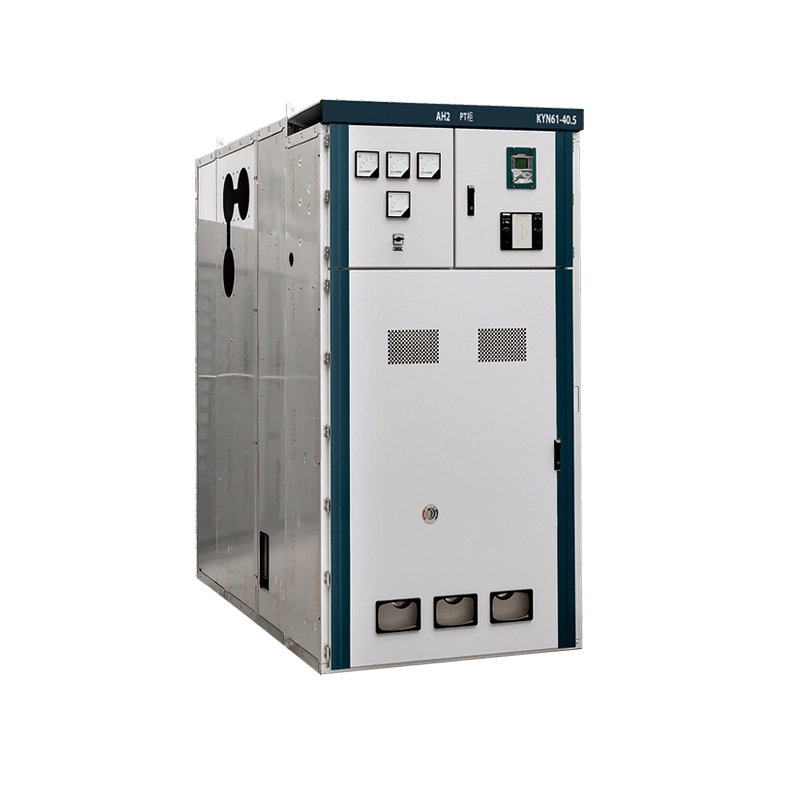

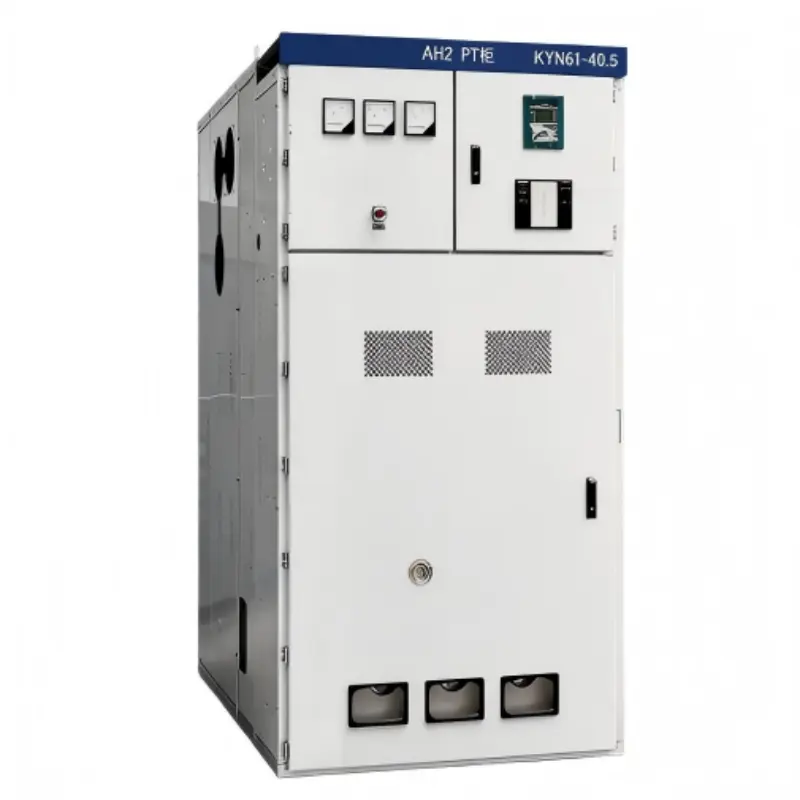

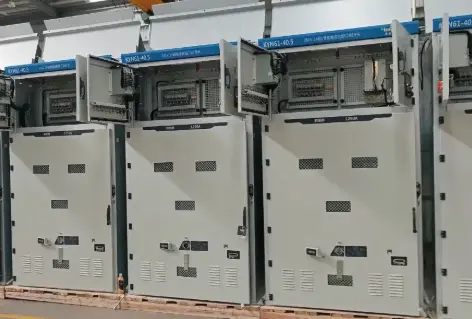

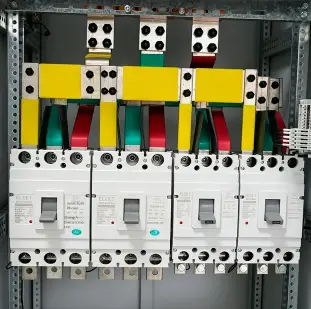

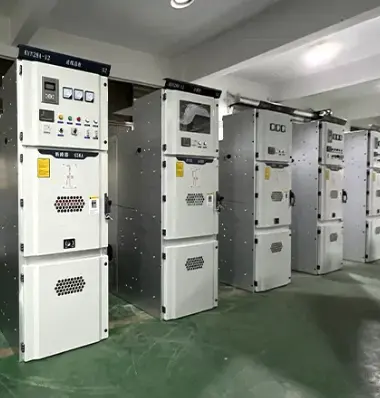

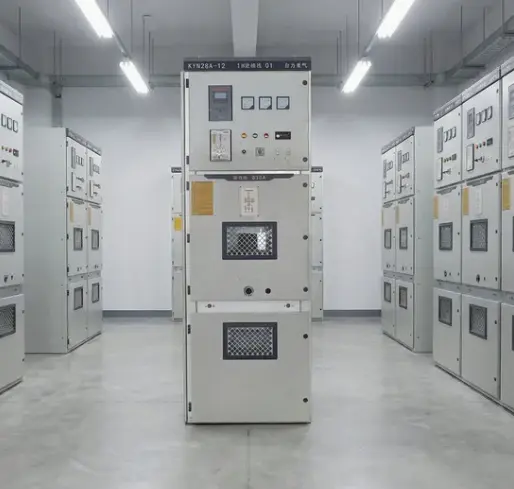

KYN ہائی وولٹیج ایئر انسولیٹڈ پینل سوئچ گیئر

KYN ہائی وولٹیج ایئر انسولیٹڈ پینل سوئچ گیئر کیا ہے؟

سوئچ گیئر ایک دھاتی پہنے، ہوا سے موصل، اندرونی میڈیم وولٹیج سوئچ گیئر اسمبلی ہے جو 3.6kV سے 40.5kV، 50Hz یا 60Hz پر چلنے والے تھری فیز AC پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔

"KYN" عہدہ چینی قومی معیاری نام کی پیروی کرتا ہے۔

K - دھات سے ملبوس

Y - ہینڈ کارٹ کی قسم

N - انڈور

گیس سے موصل سوئچ گیئر (GIS) کے برعکس جو SF6 استعمال کرتا ہے، KYN سیریز زندہ حصوں اور زمین کے درمیان بنیادی ڈائی الیکٹرک میڈیم کے طور پر ماحولیاتی ہوا پر انحصار کرتی ہے۔

یہ کیا کر سکتا ہے؟

یہ KYN ہائی وولٹیج ایئر انسولیٹڈ پینل سوئچ گیئر ہائی وولٹیج برقی آلات کو کنٹرول کرنے، حفاظت کرنے اور الگ کرنے کے لیے مرکزی مرکز کے طور پر کام کرتا ہے۔ اس کے بنیادی افعال میں شامل ہیں:

1. برقی طاقت حاصل کریں اور تقسیم کریں- مرکزی بس بار ٹرانسفارمر یا جنریٹر سے آنے والی بجلی حاصل کرتا ہے، پھر اسے متعدد باہر جانے والے فیڈرز میں تقسیم کرتا ہے۔ ہر فیڈر کو آزادانہ طور پر تبدیل کیا جا سکتا ہے۔

2. بجلی کی خرابیوں سے بچاؤ- انٹیگریٹڈ ویکیوم سرکٹ بریکرز (ہٹنے کے قابل ہینڈ کارٹ میں رکھے گئے) اوورلوڈ، شارٹ سرکٹ، یا زمین کی خرابی کے حالات کا پتہ لگانے پر ملی سیکنڈ میں خود بخود ٹرپ کرتے ہیں۔ موجودہ ٹرانسفارمرز غلطی کا احساس کرتے ہیں۔ حفاظتی ریلے ٹرپ کمانڈ شروع کرتے ہیں۔

3. دیکھ بھال کے لیے سازوسامان کو الگ تھلگ کریں- ہینڈ کارٹ کو "منقطع" پوزیشن پر لے جایا جا سکتا ہے، جس سے بریکر اور فکسڈ پرائمری رابطوں کے درمیان ہوا کا واضح فرق پیدا ہوتا ہے۔ لائیو فکسڈ رابطوں پر شٹر خود بخود بند ہو جاتے ہیں، جس سے پوری بس بار کو غیر فعال کیے بغیر بریکر کے محفوظ معائنہ کی اجازت ملتی ہے۔

4. ریئل ٹائم میٹرنگ اور مانیٹرنگ فراہم کریں - موجودہ ٹرانسفارمرز (CTs) اور وولٹیج ٹرانسفارمرز (VTs) ایمیٹرز، وولٹ میٹرز، پاور کوالٹی اینالائزرز، اور ریموٹ ٹرمینل یونٹس (RTUs) کو کیبل کمپارٹمنٹ فیڈ سگنلز میں نصب ہیں۔

5. محفوظ ارتھنگ کو فعال کریں- ایک دستی طور پر چلنے والا ارتھنگ سوئچ، جو ہینڈ کارٹ پوزیشن کے ساتھ میکانکی طور پر جڑا ہوا ہے، دیکھ بھال کا کام شروع ہونے سے پہلے کیبل کے سائیڈ کو محفوظ طریقے سے ارتھ کرنے کی اجازت دیتا ہے۔

6. پروٹیکشن ریلے کے ساتھ کوآرڈینیٹ کریں- جدید مائیکرو پروسیسر پر مبنی ریلے (اختیاری) دشاتمک اوور کرنٹ، تفریق، محدود ارتھ فالٹ، اور بریکر فیل سے تحفظ فراہم کرتے ہیں۔ Modbus یا IEC 61850 کے ذریعے مواصلات SCADA سسٹمز میں انضمام کو قابل بناتا ہے۔

جوہر میں، KYN ہائی وولٹیج ایئر انسولیٹڈ پینل سوئچ گیئر درمیانے وولٹیج نیٹ ورکس کا ورک ہارس ہے – مضبوط، شفاف (ہوا سے موصل تاکہ آپ دیکھ سکیں کہ کیا ہو رہا ہے)، اور اندرونی تنصیبات کے لیے اقتصادی۔

پروڈکٹ کے پیرامیٹرز

مصنوعات کے فوائد

1. حقیقی دھاتی سے ملبوس تعمیرات کمپارٹمنٹلائزیشن کے ساتھ

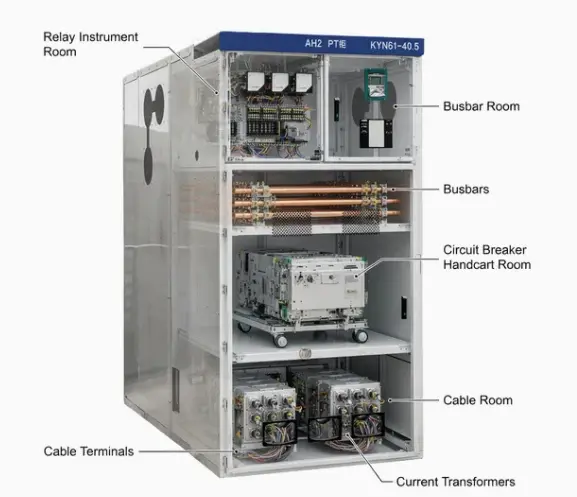

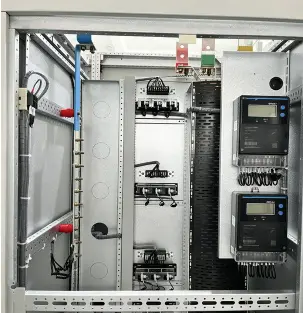

ہمارا KYN سوئچ گیئر پینل کو چار مکمل طور پر الگ الگ حصوں میں تقسیم کرتا ہے:

● بس بار کا ڈبہ (اوپر کا عقب)

● بریکر ہینڈ کارٹ کمپارٹمنٹ (درمیانی سامنے)

● کیبل کمپارٹمنٹ (نیچے پیچھے)

● کم وولٹیج کے آلے کا ڈبہ (سب سے اوپر والا)

ہر کمپارٹمنٹ کو 3 ملی میٹر موٹی جستی سٹیل کی رکاوٹوں سے بولٹڈ رسائی کور کے ساتھ الگ کیا جاتا ہے۔ یہ علیحدگی حاصل کرتی ہے:

● فالٹ کنٹینمنٹ- اگر اندرونی آرک ایک کمپارٹمنٹ میں ہوتا ہے، تو یہ ملحقہ کمپارٹمنٹ میں نہیں پھیل سکتا۔ ہمارے ڈیزائن نے 1 سیکنڈ کے لیے 40kA تک IAC AFLR ٹیسٹنگ پاس کر لی ہے۔

● پرسنل سیفٹی–آپریٹرز ہینڈ کارٹ تک رسائی کے لیے بریکر کمپارٹمنٹ کا دروازہ کھول سکتے ہیں جب کہ بس بارز رواں رہتے ہیں لیکن سٹیل کی فکسڈ رکاوٹوں کے پیچھے مکمل طور پر بند ہیں۔

● متوازی دیکھ بھال – کیبل ختم کرنے کا کام اس وقت جاری رہ سکتا ہے جب بریکر کمپارٹمنٹ کی خدمت کی جا رہی ہو۔

2. براہ راست رابطہ کے تحفظ کے لیے خودکار شٹر

جب ہینڈ کارٹ منسلک سے ٹیسٹ پوزیشن پر منتقل ہوتا ہے، تو سٹینلیس سٹیل کے شٹر خود بخود فکسڈ پرائمری رابطوں (لائن اور لوڈ سائیڈز) پر پھسل جاتے ہیں۔ اہم خصوصیات:

● مواد - 3 ملی میٹر موٹا سٹینلیس سٹیل (ایلومینیم یا پلاسٹک نہیں)

● آپریشن – موسم بہار سے چلنے والا، ناکامی سے محفوظ (شٹر بند ہو جاتے ہیں چاہے میکانزم سپرنگ بریک ہو جائے – کشش ثقل کی مدد کرتا ہے)

● انٹرلاک – شٹر کو دستی طور پر نہیں کھولا جا سکتا جب تک کہ ہینڈ کارٹ کو ہٹایا نہ جائے اور ان لاک کرنے کا ایک خاص ٹول استعمال نہ کیا جائے (غیر مجاز رسائی کو روکتا ہے)

● موصلیت - حوصلہ افزائی وولٹیجز کو روکنے کے لیے شٹر کو پیچھے کی طرف 2 ملی میٹر کی موصلیت والے ایپوکسی کے ساتھ لیپت کیا جاتا ہے۔

3. ہوا کی موصلیت - SF6 گیس نہیں۔

گیس سے موصل سوئچ گیئر (GIS) کے برعکس، KYN ہائی وولٹیج ایئر انسولیٹڈ پینل سوئچ گیئر صرف ماحول کی ہوا کو موصلیت کا ذریعہ استعمال کرتا ہے۔ یہ متعدد فوائد فراہم کرتا ہے:

● صفر گرین ہاؤس گیسوں کا اخراج – SF6 میں CO2 سے 23,500 گنا گلوبل وارمنگ کی صلاحیت ہے۔ EU اور بہت سی امریکی ریاستوں میں ریگولیٹرز SF6 کے استعمال کو محدود کر رہے ہیں۔ ایئر انسولیٹڈ KYN مستقبل کا ثبوت ہے۔

● گیس ہینڈلنگ کے آلات کی ضرورت نہیں ہے- GIS کو ری فلنگ کے لیے مہنگی گیس کارٹس، پریشر گیجز، لیک ڈٹیکٹر، اور تصدیق شدہ تکنیکی ماہرین کی ضرورت ہے۔ KYN کو ان میں سے کسی کی ضرورت نہیں ہے۔

● بصری طور پر قابل تصدیق ہوا کے خلاء– آپریٹرز کھلے رابطے یا ہینڈ کارٹ اور فکسڈ رابطوں کے درمیان فرق دیکھ سکتے ہیں۔ SF6 کا سامان مہر بند دیواروں کے پیچھے سب کچھ چھپا دیتا ہے۔

● کم لائف سائیکل لاگت– کوئی گیس بھرنا نہیں، وقتاً فوقتاً نمی کی جانچ نہیں، مہر کی تبدیلی نہیں۔ ہوا مفت ہے۔

5. ہائی شارٹ سرکٹ برداشت کرنے کی صلاحیت

ہماریKYN سوئچ گیئرحاصل کرتا ہے:

● ریٹیڈ شارٹ ٹائم برداشت کرنٹ - 3 سیکنڈ کے لیے 50kA تک

● شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے – 125kA تک

● اندرونی آرک کی درجہ بندی – IAC AFLR 40kA/1s (قابل رسائی سامنے، پس منظر، پیچھے)

یہ درجہ بندی عام افادیت کی ضروریات (عام طور پر 3 سیکنڈ کے لیے 25kA یا 31.5kA) سے زیادہ ہے۔ اعلی برداشت کی صلاحیت اس سے آتی ہے:

● ڈبل فولڈ 2.5 ملی میٹر بس بار سپورٹ بریکٹ

● کم از کم 70Nm بولٹ ٹارک کے ساتھ سلور چڑھایا تانبے کی بس بار

● کمپن کے تحت فیز ٹو فیز فلیش اوور کو روکنے کے لیے موصل بس بار آستین۔

مصنوعات کی خصوصیات

پیداوار کی تفصیلات

فریم اور انکلوژر

1. مواد: 2.5 ملی میٹر کولڈ رولڈ سٹیل فریم؛ 3.0 ملی میٹر ٹوکری رکاوٹیں

2. تشکیل: لیزر کٹ، سی این سی پنچڈ، روبوٹک ایم آئی جی ویلڈیڈ

3. کوٹنگ: نو مرحلہ عمل – ای کوٹ پرائمر + پالئیےسٹر پاؤڈر کوٹ، 100-120μm موٹائی۔ نمک کا سپرے> 1000 گھنٹے

4. رنگ: RAL 7035 (ہلکا بھوری رنگ) معیاری

بس بار سسٹم

1. کاپر: 99.95% E-Cu، چالکتا ≥58 MS/m

2. جوڑ: سلور چڑھایا ہوا (10μm) + بیلویل واشر، سرخ پینٹ مارکنگ کے ساتھ 70Nm تک ٹارک

3. موصلیت: گرمی سے سکڑنے والی شعلہ retardant آستین، جزوی خارج ہونے والا مادہ <5pC پر 15kV

4. سپورٹ انسولیٹر: سیلیکا فلر کے ساتھ ایپوکسی، کری پیج ≥20mm/kV

ہینڈ کارٹ مینوفیکچرنگ

1. چیسس: پاؤڈر لیپت سیاہ؛ چار MoS2-نائیلون رولرس (ہر ایک 500 کلوگرام بوجھ کی گنجائش)

2. ریکنگ: ایکمی لیڈ سکرو، 10 ٹیسٹ سے منسلک، ٹارک <15 Nm

3. بریکر ماؤنٹنگ: Lugao VCB یا ABB VD4/Siemens 3AH کے لیے براہ راست بولٹ آن

4. معاون رابطے: 8NO+8NC، سلور نکل، 10A 250V AC پر

پیکجنگ، شپنگ اور بعد از فروخت سروس

پیکیجنگ اور شپنگ

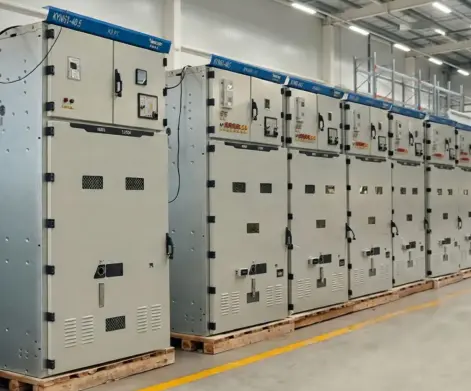

ہر KYN ایئر انسولیٹڈ میٹل پہنے سوئچ گیئر کیبنٹ نمی پروف فلم، فوم یا کارنر گارڈز کے ساتھ محفوظ ہے، اور برآمدی لکڑی کے کیسز یا کھیپ کی ضروریات کے مطابق مضبوط پیلیٹس میں پیک کیا جاتا ہے۔ نقل و حمل کے دوران نقل و حرکت کو کم کرنے کے لیے ویکیوم سرکٹ بریکر ہینڈ کارٹس، آلات اور لوازمات کو ٹھیک یا الگ سے محفوظ کیا جا سکتا ہے۔ منصوبے کی منزل کے مطابق سمندری مال بردار یا زمینی نقل و حمل کے ذریعے شپنگ کا اہتمام کیا جا سکتا ہے۔

فروخت کے بعد سروس

لوگوتصدیق شدہ آرڈر معاہدے کے مطابق تنصیب، کمیشننگ اور آپریشن کے لیے تکنیکی مدد فراہم کرتا ہے۔ الیکٹریکل ڈرائنگ، سیکنڈری وائرنگ ڈایاگرام، آپریشن ہدایات اور معمول کی جانچ کی رپورٹ شپمنٹ سے پہلے فراہم کی جا سکتی ہیں۔ وارنٹی کی شرائط اور اسپیئر پارٹس سپورٹ معاہدے اور تصدیق شدہ تکنیکی معاہدے کے مطابق فراہم کیے جاتے ہیں۔
