ہائی وولٹیج فکسڈ AC میٹل سے منسلک سوئچ گیئر

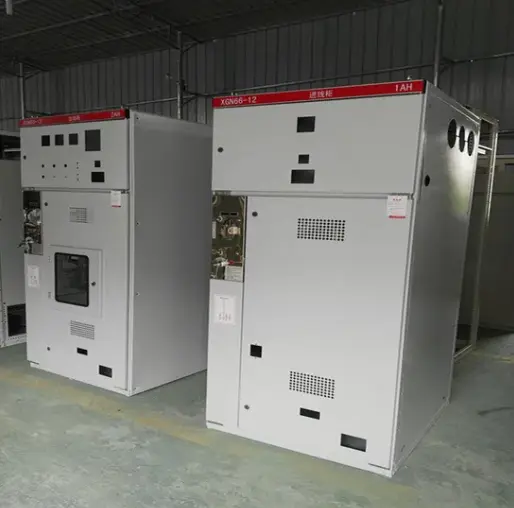

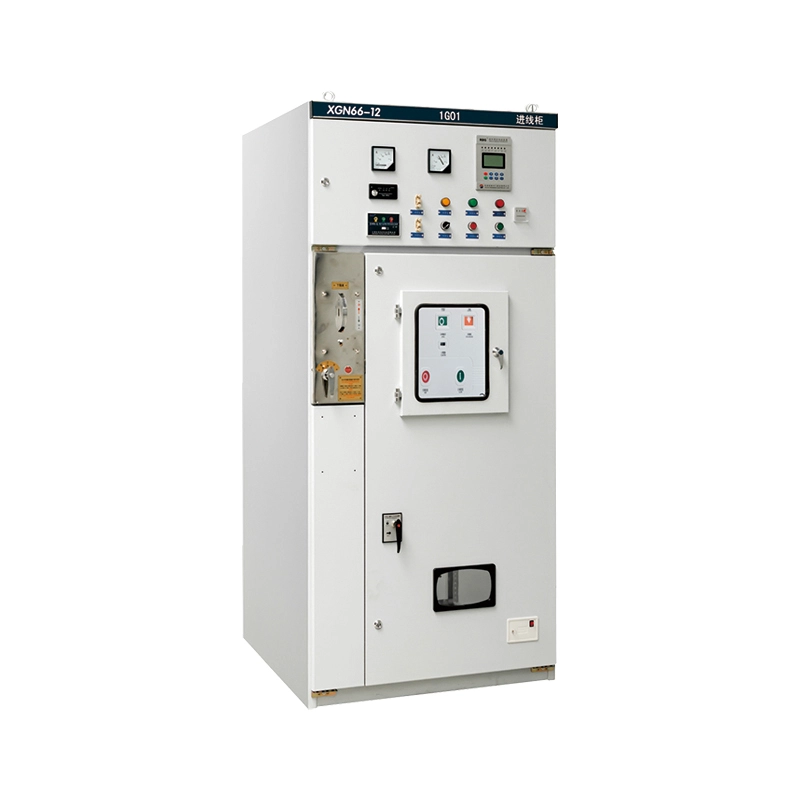

ہائی وولٹیج فکسڈ AC میٹل انکلوزڈ سوئچ گیئر (ماڈل: XGN66-12) سوئچ گیئر کا اندرونی، ہوا سے موصل مکمل سیٹ ہے۔ یہ تھری فیز AC 50/60Hz پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے جو 3.6kV، 7.2kV، اور 12kV کے ریٹیڈ وولٹیج پر کام کرتے ہیں۔

ڈرا ایبل ویریئنٹس کے برعکس، یہ فکسڈ AC میٹل انکلوزڈ سوئچ گیئر ایک فکسڈ ماونٹڈ ویکیوم سرکٹ بریکر اور اسٹرکچرڈ آئسولیشن سسٹم کا استعمال کرتا ہے۔ یہ ڈیزائن فلسفہ مرکزی سرکٹ کنکشن کو آسان بناتا ہے، مکینیکل استحکام کو بڑھاتا ہے، اور حفاظت پر سمجھوتہ کیے بغیر ایک سرمایہ کاری مؤثر حل فراہم کرتا ہے۔ انکلوژر کو اعلی طاقت والی کولڈ رولڈ اسٹیل پلیٹوں سے تیار کیا جاتا ہے، ویلڈیڈ اور بولٹ کرکے ایک مضبوط ڈھانچہ بنایا جاتا ہے جو نقل و حمل اور آپریشن کے دوران خرابی کے خلاف مزاحمت کرتا ہے۔ یہ گرڈ سے برقی توانائی حاصل کرنے اور اسے ٹرانسفارمرز، موٹرز اور دیگر ہائی وولٹیج بوجھوں میں تقسیم کرنے کے لیے ایک اہم انٹرفیس کے طور پر کام کرتا ہے، ایک واحد، کمپیکٹ فوٹ پرنٹ میں مربوط کنٹرول، میٹرنگ اور تحفظ کے افعال پیش کرتا ہے۔

مصنوعات کی خصوصیت اور درخواست

کلیدی خصوصیات (سوال و جواب کا انداز)

سوال: اس ہائی وولٹیج فکسڈ AC میٹل انکلوزڈ سوئچ گیئر کے "فکسڈ" ڈیزائن کو واپس لینے کے قابل اقسام سے بہتر کیا بناتا ہے؟

A: سادگی اور طاقت۔ چونکہ اہم اجزاء طے شدہ ہیں، بنیادی سرکٹ کنکشن زیادہ مضبوط ہوتے ہیں اور چلتی ہوئی ہینڈ کارٹس سے منسلک رابطے کے لباس کے مسائل کا کم خطرہ ہوتا ہے۔ یہ ڈیزائن کابینہ کے چھوٹے حجم (روایتی ڈیزائنوں سے تقریباً 50% چھوٹا) کی اجازت دیتا ہے، جو اسے محدود جگہ کے اندر موجود سب سٹیشنوں کے لیے بہترین بناتا ہے۔ یہ عام طور پر کم ابتدائی خریداری لاگت بھی پیش کرتا ہے جبکہ غلط کام کو روکنے کے لیے "پانچ پروف" انٹر لاکنگ میکانزم کو برقرار رکھتا ہے۔

سوال: Lugao پاور آپریٹنگ اہلکاروں کی حفاظت کو کیسے یقینی بناتا ہے؟

A: حفاظت میکانکس میں شامل ہے۔ دیسوئچ گیئرمین سوئچ، ڈس کنیکٹر، اور کابینہ کے دروازوں کے درمیان ایک لازمی مکینیکل لاکنگ سسٹم سے لیس ہے۔ ہائی وولٹیج فکسڈ AC میٹل انکلوزڈ سوئچ گیئر میں ایک نظر آنے والا بریکنگ پوائنٹ (آسولیٹ سوئچ) ہے، جو آپریٹرز کو بینائی سے اس بات کی تصدیق کرنے کی اجازت دیتا ہے کہ دیکھ بھال سے پہلے بجلی بند ہے، عالمی برقی حفاظتی معیارات کی تعمیل کرتے ہوئے۔ مزید برآں، آرک فلیش کی نمائش کو روکنے کے لیے GN30-12 ڈس کنیکٹر جیسے اجزاء کو مکمل طور پر بند کیا گیا ہے۔

سوال: اس پروڈکٹ کو کن ماحول میں استعمال کیا جا سکتا ہے؟

A: یہ پروڈکٹ سخت صنعتی ماحول کے لیے ڈیزائن کیا گیا ہے۔ یہ -25°C سے +40°C اور 1000m تک کی اونچائی (زیادہ اونچائی کے لیے حسب ضرورت) کے درجہ حرارت میں قابل اعتماد طریقے سے کام کرتا ہے۔ یہ وسیع پیمانے پر استعمال کیا جاتا ہے:

1. پاور پلانٹس اور سب سٹیشنز: مرکزی آنے والے/جانے والے یونٹ کے طور پر۔

2. صنعتی اور کان کنی کے ادارے: بھاری مشینری اور ٹرانسفارمرز کو کنٹرول کرنے کے لیے۔

3. بلند و بالا عمارتیں: تہہ خانے یا تکنیکی فرش میں بجلی کی تقسیم کے کمروں کے لیے۔

4. قابل تجدید توانائی: ہوا یا شمسی فارموں کے لیے ہم آہنگی کے نقطہ کے طور پر۔

سوال: کیا یہ ہائی وولٹیج فکسڈ AC میٹل سے منسلک سوئچ گیئر آسان دیکھ بھال کی حمایت کرتا ہے؟

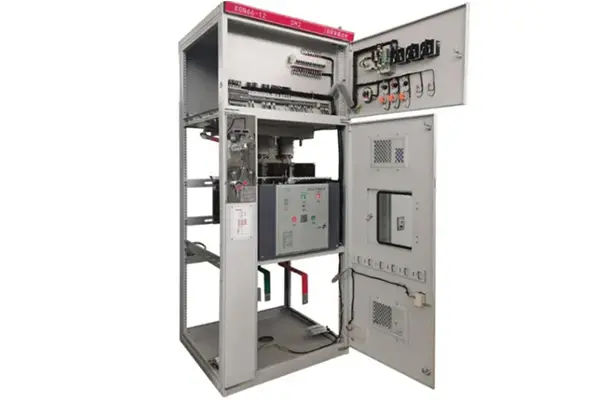

A: بالکل۔ "مقررہ" ہونے کے باوجود دیکھ بھال سیدھی ہے۔ سامنے والا پینل سرکٹ بریکر کمپارٹمنٹ تک آسانی سے رسائی کی اجازت دیتا ہے، اور بس بار چیمبر سب سے اوپر الگ تھلگ ہے۔ فیوز کی تبدیلی (فیوز کے امتزاج میں) آسان اور محفوظ ہے۔

پیداوار کی تفصیلات اور کوالٹی اشورینس

تکنیکی کاریگری

● اعلی درجے کی مینوفیکچرنگ: دھاتی دیوار کو CNC پنچنگ، موڑنے، اور مونڈنے والی مشینوں کا استعمال کرتے ہوئے پروسیس کیا جاتا ہے، جس سے اعلی درستگی اور ایک دوسرے کی تبدیلی کو یقینی بنایا جاتا ہے۔ فریم کو اعلی طاقت والے بولٹ کے ساتھ جمع کیا جاتا ہے، ویلڈنگ کی اخترتی کو ختم کرتا ہے۔

● موصلیت کی کارکردگی: نظام ہوا کو بنیادی موصلیت کے ذریعہ استعمال کرتا ہے۔ تاہم، آپٹمائزڈ بس بار فیز اسپیسنگ اور ہائی کری پیج انسولیٹروں کے استعمال کے ذریعے، ہائی وولٹیج فکسڈ AC میٹل انکلوزڈ سوئچ گیئر آسانی سے 42kV پاور فریکوئنسی برداشت کرنے والے وولٹیج ٹیسٹ کو پاس کرتا ہے۔

● انٹر لاکنگ میکانزم: ہم ایک قابل اعتماد "پانچ روک تھام" انٹر لاک سسٹم کا استعمال کرتے ہیں:

1. اگر ارتھنگ سوئچ بند ہو تو بریکر کو بند ہونے سے روکتا ہے۔

2. اگر بریکر بند ہو تو ارتھنگ سوئچ کو بند ہونے سے روکتا ہے۔

3. اگر بریکر لائیو ہے تو سامنے/عقبی پینلز کو کھولنے سے روکتا ہے۔

سرٹیفیکیشنز

● Lugao Power Co., Ltd.سخت بین الاقوامی ہدایات پر عمل کرتا ہے۔ ہماری XGN66-12 سیریز مکمل طور پر ٹائپ ٹیسٹ شدہ ہے اور IEC 62271-200 (AC میٹل سے منسلک سوئچ گیئر اور کنٹرول گیئر) کی تعمیل کرتی ہے۔ ہم اپنی پیداواری سہولت کے لیے آئی ایس او 9001 سرٹیفیکیشن بھی رکھتے ہیں، مستقل معیار کو یقینی بناتے ہوئے

پروڈکٹ پیرامیٹر (تفصیلات)

صحیح درجہ بندی کا انتخاب اہم ہے۔ 12kV پر 1000kVA ٹرانسفارمر کے لیے، ہم ممکنہ فالٹ کرنٹ کو مؤثر طریقے سے ہینڈل کرنے کے لیے 25kA قلیل وقت برداشت کرنے کی صلاحیت کے ساتھ 630A ریٹیڈ کرنٹ تجویز کرتے ہیں۔ بوجھ کے مخصوص حسابات کے لیے ہمارے انجینئرز سے مشورہ کریں۔

کیوں Lugao Power Co., Ltd. کا انتخاب کریں؟

ثابت شدہ برآمدی مہارت:پچھلے 5 سالوں میں فلپائن، ویتنام، سعودی عرب اور نائیجیریا میں 500 سے زیادہ یونٹس کامیابی کے ساتھ تعینات کیے گئے ہیں، ہمارے پیکیجنگ سلوشنز (بشمول ریئنفورسڈ اسٹیل کریٹس اور VCI اینٹی کورروشن فلم) طویل فاصلے تک سمندری مال برداری اور مرطوب بندرگاہ کے ذخیرہ کے لیے جنگی آزمائشی ہیں۔

حقیقی حسب ضرورت:RAL رنگ کی مماثلت کے علاوہ، ہم آپ کی موجودہ حفاظتی ریلے اسکیموں (ABB/Siemens/Schneider کے موافق) کے لیے موزوں CT/VT تناسب اور معاون رابطہ کنفیگریشن فراہم کرتے ہیں۔

فرتیلی سپلائی چین:اپنے مقامی اجزاء کے ماحولیاتی نظام کا فائدہ اٹھاتے ہوئے، ہم کلیدی اجزاء (VS1/ZN63 ویکیوم انٹرپٹرس) کے معیار کو قربان کیے بغیر، 15-20 دن کے لیڈ ٹائم کی ضمانت دیتے ہیں، جو یورپی ہم منصبوں کے مقابلے میں نمایاں طور پر تیز ہے۔

فروخت کے بعد جواب

ہاٹ لائن:تکنیکی سوالات کا جواب 2 گھنٹے (24/7) کے اندر دیا گیا۔

اسپیئر لاجسٹکس:اہم اسپیئر پارٹس DHL/FedEx کے ذریعے 48 گھنٹوں کے اندر بھیجے گئے۔

ڈیجیٹل دستاویزات:ہم جہاز کی روانگی سے قبل کلاؤڈ لنک کے ذریعے مکمل انگریزی وائرنگ ڈایاگرام، SLDs اور آپریشن مینوئل فراہم کرتے ہیں، جس سے آپ کی سائٹ ٹیم کو پیشگی تیاری کرنے میں مدد ملتی ہے۔
