KYN سینٹر ٹائپ فائیو پریوینشن انٹر لاکنگ ہائی وولٹیج سوئچ گیئر

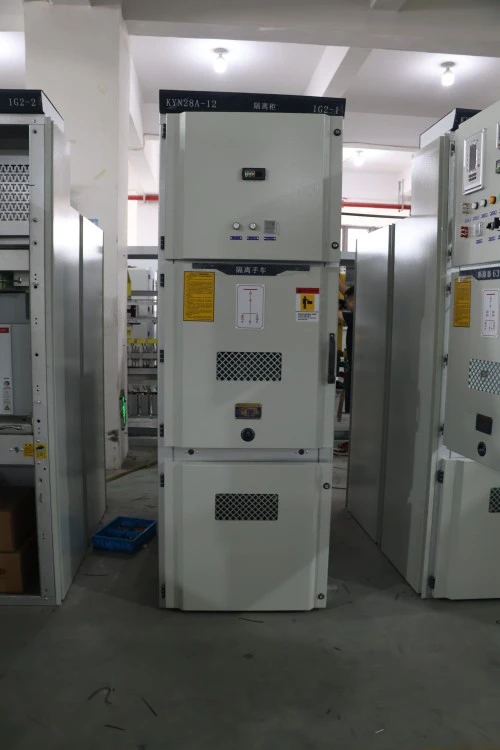

KYN سینٹر ٹائپ فائیو پریونشن انٹر لاکنگ ہائی وولٹیج سوئچ گیئر مکمل طور پر اسمبل شدہ، دھات سے منسلک، ڈرا آؤٹ ٹائپ سوئچ گیئر ہے جو بنیادی طور پر 3.6kV سے 12kV تھری فیز AC پاور سسٹم میں استعمال ہوتا ہے۔ یہ برانچ فیڈر ایپلی کیشنز کے ساتھ سنگل بس بار یا ڈبل ​​بس بار کنفیگریشن کے لیے ڈیزائن کیا گیا ہے۔

یہ سامان کیا ہے؟

یہ سامان ایک ہائی وولٹیج پاور ڈسٹری بیوشن کیبنٹ ہے جس میں سرکٹ بریکرز، ڈس کنیکٹرز، گراؤنڈنگ سوئچز، کرنٹ ٹرانسفارمرز، وولٹیج ٹرانسفارمرز اور پروٹیکشن ریلے ہوتے ہیں۔ اس کی وضاحتی خصوصیت "پانچ روک تھام انٹرلاکنگ" میکانزم ہے، جو جسمانی طور پر روکتا ہے:

1. گراؤنڈنگ سوئچ کے ساتھ بند کرنا بند کر دیا گیا۔

2. بریکر بند ہونے کے ساتھ سامنے کا احاطہ کھولنا

3. سوئچ بند ہونے پر بریکر ڈالنا یا ہٹانا

4. لائیو ہونے پر گراؤنڈنگ سوئچ کو آپریٹ کرنا

5. کنٹرول پاور کے بغیر سرکٹ بریکر کو بند کرنا

یہ کیا کرتا ہے؟

یہ ٹرانسفارمر یا آنے والی لائن سے محفوظ طریقے سے برقی توانائی حاصل کرتا ہے اور اسے باہر جانے والے فیڈرز جیسے موٹرز، ٹرانسفارمرز، کیپسیٹر بینکوں، یا ثانوی سب اسٹیشنوں میں تقسیم کرتا ہے۔ KYN سینٹر ٹائپ فائیو پریونشن انٹر لاکنگ ہائی وولٹیج سوئچ گیئر میڈیم وولٹیج انڈسٹریل اور یوٹیلیٹی نیٹ ورکس کی ریڑھ کی ہڈی ہے۔

ماڈل کوڈ کی خرابی:

● KYN - K: دھات سے ملبوس Y: ڈرا آؤٹ ٹائپ N: انڈور

● مرکز کی قسم – ماڈیولر سنٹر بریکر کنفیگریشن

● پانچ روک تھام انٹرلاکنگ – مکینیکل اور برقی غلطیوں کی حفاظت

● ہائی وولٹیج سوئچ گیئر – 12kV تک کی درجہ بندی

پروڈکٹ پیرامیٹر (تفصیلات)

مصنوعات کی خصوصیت اور درخواست

1. ہائی سیفٹی - پانچ روک تھام انٹرلاکنگ

KYN سنٹر ٹائپ فائیو پریونشن انٹر لاکنگ ہائی وولٹیج سوئچ گیئر میں بریکر، الگ تھلگ رابطے، گراؤنڈنگ سوئچ اور فرنٹ پینلز کے درمیان لازمی مکینیکل انٹرلاک شامل ہیں۔ یہ آپریٹر کی غلطی کے خطرے کو ختم کرتا ہے - آرک فلیش کے واقعات کی #1 وجہ۔

2. کمپیکٹ ماڈیولر تعمیر

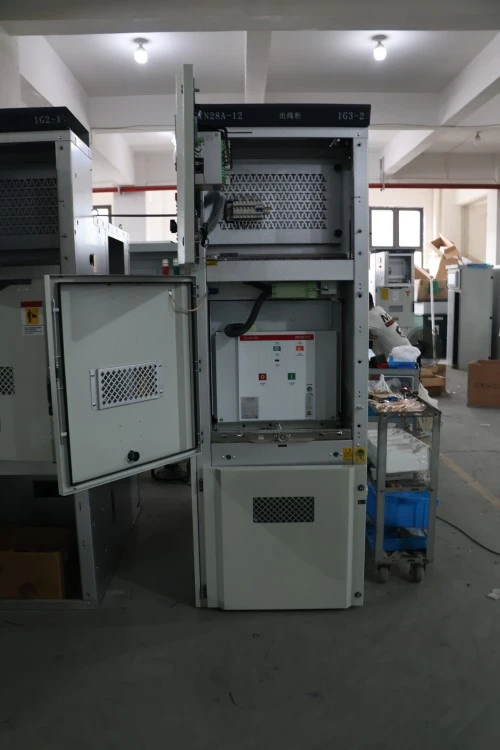

ڈرا آؤٹ بریکر ٹرالی تین الگ الگ پوزیشنوں کے ساتھ ریلوں پر آسانی سے پھسلتی ہے: آپریٹنگ، ٹیسٹ/آئیسولیٹڈ، اور واپس لی گئی۔ یہ پورے بس بار کو غیر فعال کیے بغیر دیکھ بھال کی اجازت دیتا ہے – ڈیٹا سینٹرز اور ہسپتالوں کے لیے ایک اہم فائدہ۔

3. ذہین نگرانی اور کنٹرول

اختیاری ذہین IEDs (ریلے) فراہم کرتے ہیں:

● ریئل ٹائم کرنٹ، وولٹیج اور پاور مانیٹرنگ

● Overcurrent، زمین کی خرابی، اور سمتاتی تحفظ

● RS485/Modbus یا IEC 61850 کمیونیکیشن

● SCADA کے ذریعے ریموٹ کھلا/بند

● بریکر کمپارٹمنٹ کے اندر معیاری درجہ حرارت اور نمی کے سینسر گاڑھاو کو روکتے ہیں۔

4. اعلی مکینیکل وشوسنییتا

● بریکر میکانزم کی زندگی: 30,000 آپریشنز (دیکھ بھال کے بغیر)

● معاون رابطے: 10,000+ برقی آپریشنز کے لیے سلور نکل ملاوٹ

● بنیادی رابطہ منقطع کرنا: چاندی سے چڑھا ہوا تانبا بہار کے دباؤ کے ساتھ

درخواست کے علاقے

پیداوار کی تفصیلات

1. انکلوژر فیبریکیشن

● 2.0 ملی میٹر کولڈ رولڈ سٹیل (زنک لیپت) یا 1.5 ملی میٹر سٹینلیس سٹیل

● درستگی کے لیے لیزر کٹ اور CNC جھکا

● سنکنرن مزاحم پاؤڈر کوٹنگ کے ساتھ ویلڈڈ فریم (RAL 7035 معیاری)

2. پانچ روک تھام انٹر لاکنگ میکانزم

● اسٹیل کیم پلیٹس اور انٹر لاکنگ راڈز (پلاسٹک کے پرزے نہیں)

● ناکامی کے بغیر 10,000 انٹر لاکنگ سائیکلوں کے لیے تجربہ کیا گیا۔

● آنے والے/جانے والے اور ٹائی پینلز کے لیے کلیدی انٹرلاک شامل ہے۔

3. بریکر ٹرالی

● تین پوزیشن لاکنگ کے ساتھ ڈرا آؤٹ چیسس

● خود کو ترتیب دینے والا بنیادی رابطہ منقطع کرتا ہے۔

● 16-32 کنٹرول سرکٹس کے ساتھ سیکنڈری پلگ

4. بس بار سسٹم

● اعلی چالکتا E-Cu کاپر (ETP گریڈ)

● بیلویل واشرز کے ساتھ سلور چڑھایا جوڑ

● مرحلے کی تنہائی کے لیے حرارت سکڑ کر موصلیت

5. کیبل کمپارٹمنٹ

● فی فیز 4×240mm² کیبلز کے لیے فراخ جگہ

● ہٹنے والا کیبل کلیمپنگ بریکٹ

● صفر سیکوینس CT کے لیے فراہمی

6. فیکٹری ٹیسٹنگ

● 100% ڈائی الیکٹرک برداشت ٹیسٹ

● مکینیکل آپریشن ٹیسٹ (کم از کم 50 سائیکل)

● جزوی خارج ہونے والے مادہ کی پیمائش (≤5pC 1.2× ریٹیڈ وولٹیج پر)

● رابطہ مزاحمت کی پیمائش (مائکرو اوہمیٹر)

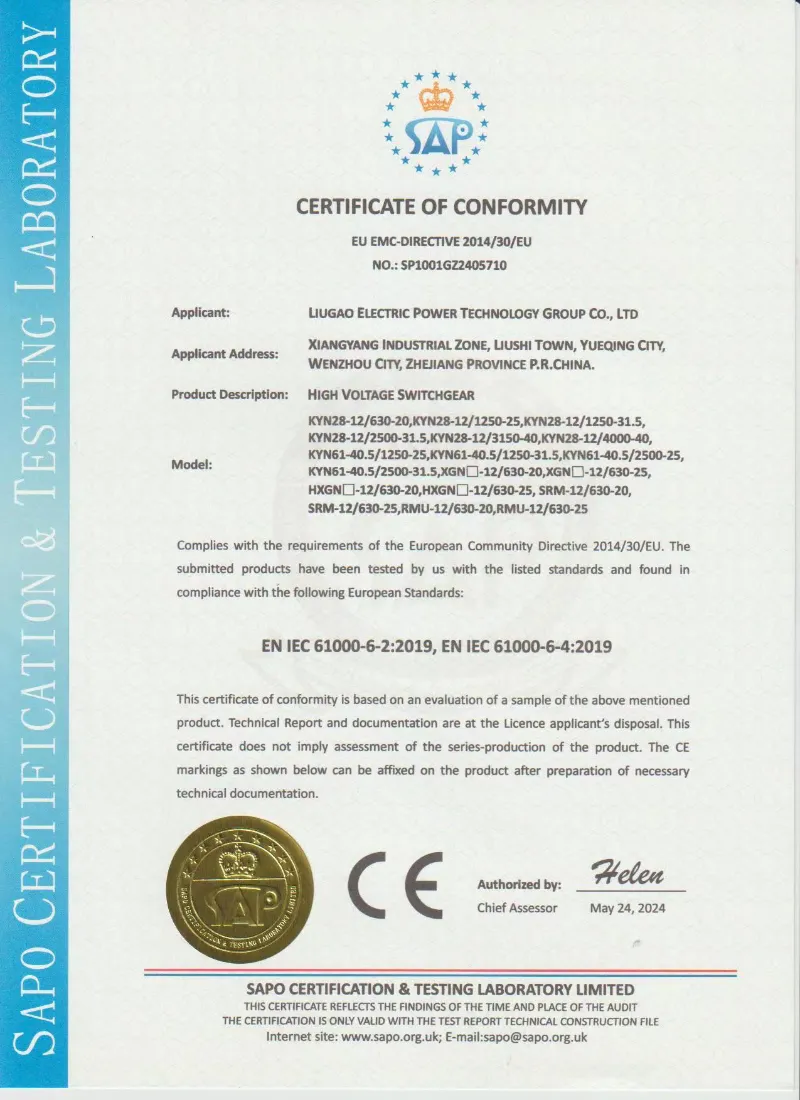

7. سرٹیفیکیشن اور کوالٹی اشورینس

● GB/T 3906، IEC 62271-200، اور DL/T 404 کے مطابق ٹائپ ٹیسٹ کیا گیا

● اندرونی قوس کا تجربہ کیا گیا (IAC AFLR 40kA/1s)

● ISO 9001:2015 مصدقہ مینوفیکچرنگ

● معمول کی جانچ کی رپورٹ ہر پینل کے ساتھ شامل ہے۔

Lugao Power Co., Ltd. کو حریفوں کے مقابلے میں کیوں منتخب کریں؟

عام صارفین کے سوالات

Q1: کیا یہ KYN سینٹر ٹائپ فائیو پریونشن انٹر لاکنگ ہائی وولٹیج سوئچ گیئر 24kV سسٹمز کے لیے استعمال کیا جا سکتا ہے؟

A: نہیں، معیاری KYN کی درجہ بندی 12kV تک کی گئی ہے۔ 24kV کے لیے، ہم KYN28-24 ویرینٹ پیش کرتے ہیں جس میں انسولیشن کلیئرنس میں اضافہ ہوتا ہے۔ اقتباس کی درخواست کرتے وقت براہ کرم اپنے سسٹم وولٹیج کی وضاحت کریں۔

Q2: کیا آپ KYN Metal-Clad Switchgear کے حصے کے طور پر ویکیوم سرکٹ بریکر فراہم کرتے ہیں؟

A: جی ہاں، ہر پینل فیکٹری میں ٹیسٹ شدہ ویکیوم سرکٹ بریکر (VS1 قسم) کے ساتھ مکمل طور پر جمع ہوتا ہے۔ اگر ترجیح دی جائے تو ہم ہم آہنگ متبادلات بھی پیش کرتے ہیں جیسے کہ ABB VD4، Siemens 3AH، یا Schneider HVX۔

Q5: کیا آپ KYN Metal-Enclosed Switchgear کے بطور ایک مکمل سوئچ گیئر لائن اپ فراہم کر سکتے ہیں جس میں آنے والی، میٹرنگ، فیڈر، اور کپیسیٹر پینل شامل ہیں؟

A: بالکل۔ ہم تمام مطلوبہ معاون کمپارٹمنٹس، بس بار کنکشنز، اور انٹر پینل انٹرلاک کے ساتھ مکمل لائن اپ ڈیزائن اور تیار کرتے ہیں۔ بس اپنا سنگل لائن ڈایاگرام بھیجیں۔

Q6: آپ کونسی دستاویزات فراہم کرتے ہیں؟

A: ہر KYN سوئچ گیئر کے لیے، ہم فراہم کرتے ہیں: عمومی ترتیب کی ڈرائنگ، وائرنگ اسکیمیٹک، مواد کا بل، ٹیسٹ رپورٹ، ہدایت نامہ، اور انٹر لاکنگ میٹرکس – یہ سب انگریزی میں (یا آپ کی مقامی زبان)۔

Q7: کیا پانچ روک تھام کے انٹر لاکنگ فیلڈ کو ایڈجسٹ کیا جا سکتا ہے؟

A: نہیں - اور یہ جان بوجھ کر ہے۔ چھیڑ چھاڑ کو روکنے کے لیے انٹر لاکنگ کو فیکٹری سیٹ اور سیل کر دیا گیا ہے۔ تاہم، ہم واضح مکینیکل ڈرائنگ فراہم کرتے ہیں تاکہ آپ کی ٹیم منطق کو سمجھ سکے۔ اگر آپ کو تبدیلیوں کی ضرورت ہے تو ہمارے انجینئرنگ ڈیپارٹمنٹ سے رابطہ کریں۔

مینوفیکچرنگ کی صلاحیت

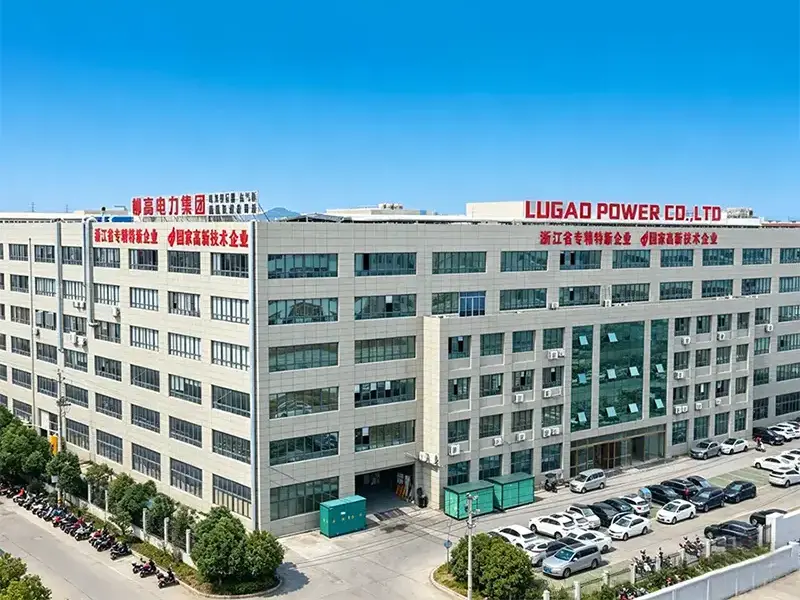

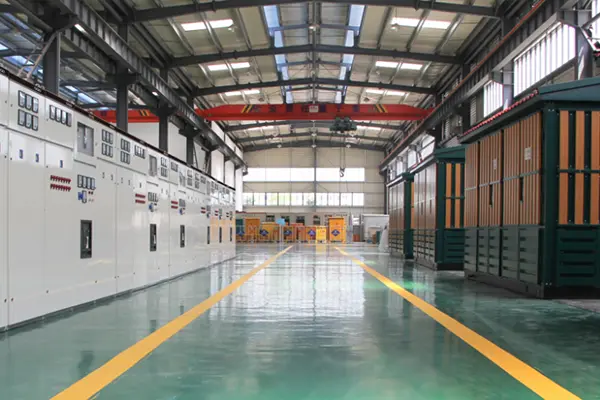

Lugao Power Co., Ltd.KYN سنٹر ٹائپ فائیو-پریونشن انٹر لاکنگ ہائی وولٹیج سوئچ گیئر ایک جدید پروڈکشن سہولت میں تیار کرتا ہے جو جدید ترین فیبریکیشن، اسمبلی اور ہائی وولٹیج ٹیسٹنگ آلات سے لیس ہے۔ ہرسوئچ گیئر پینلایک سخت ISO 9001 کوالٹی مینجمنٹ سسٹم کے تحت تیار کیا جاتا ہے، جو کہ مستقل معیار، قابل اعتماد کارکردگی اور بین الاقوامی معیارات کی مکمل تعمیل کو یقینی بناتا ہے۔
