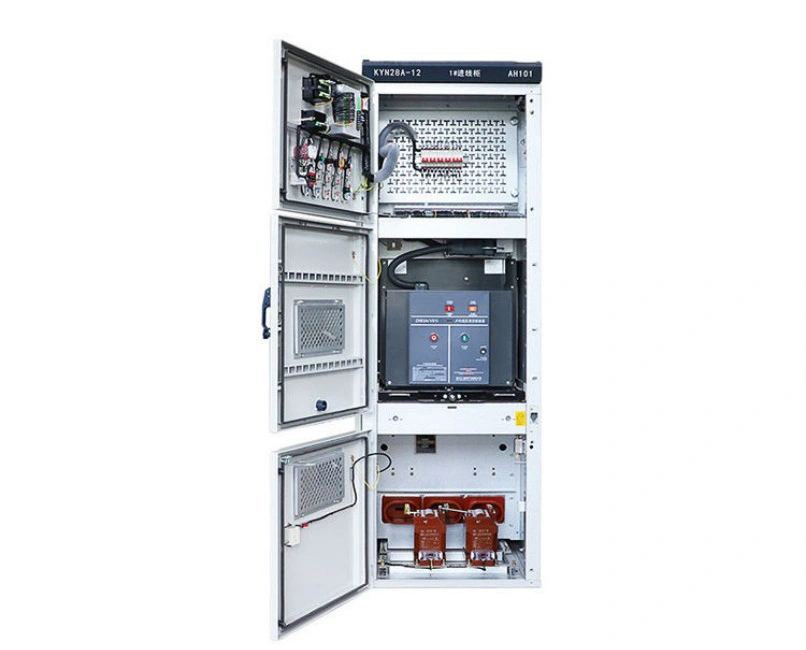

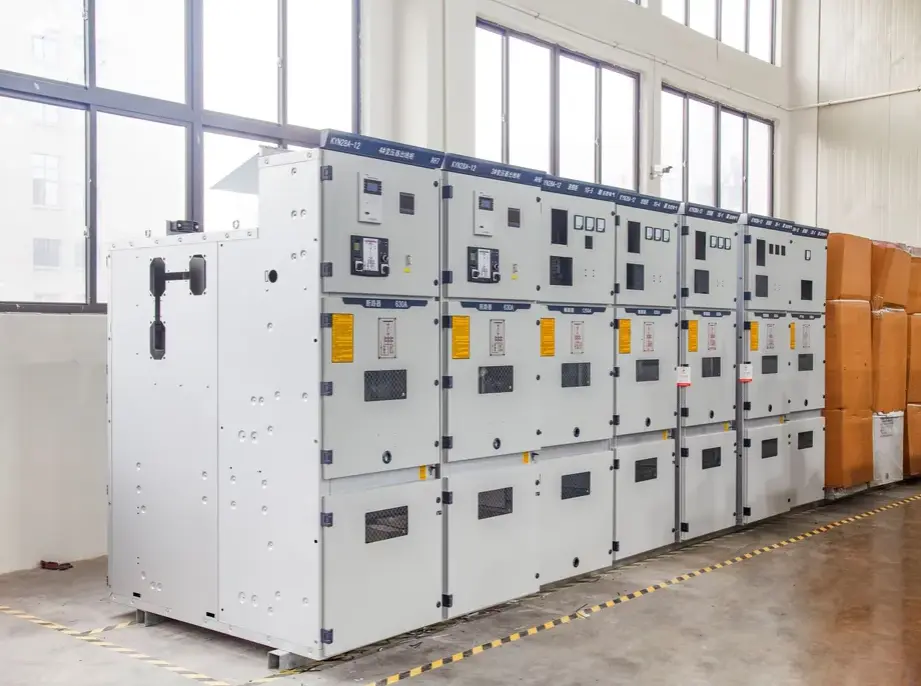

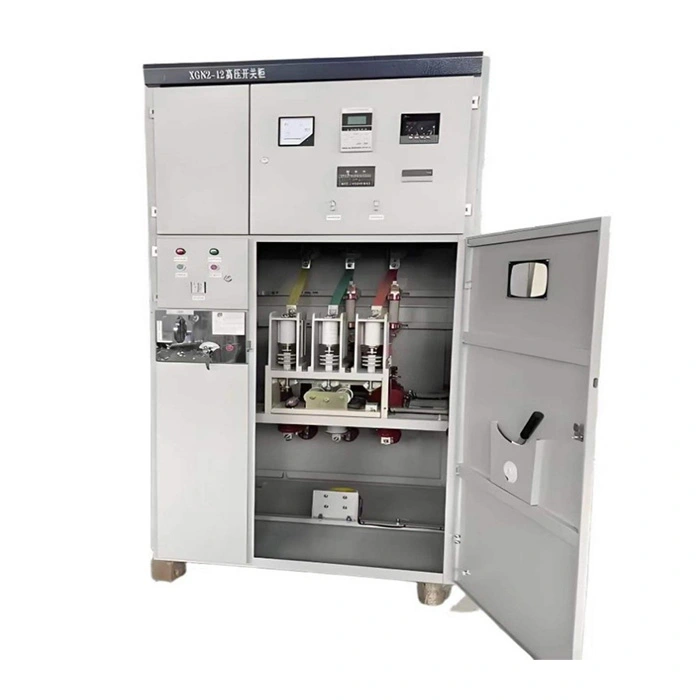

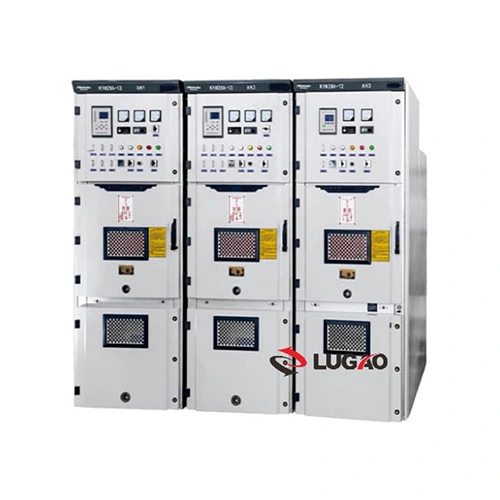

ہینڈ کارٹ کی قسم فکسڈ ہائی وولٹیج بورڈ پینل سوئچ گیئر

ہینڈ کارٹ ٹائپ فکسڈ ہائی وولٹیج بورڈ پینل سوئچ گیئر دھات سے بند ہے،ہوا سے موصل میڈیم وولٹیج سوئچ گیئرسنگل بس بار اور ڈبل بس بار سسٹمز کے لیے تیار کردہ اسمبلی۔ لیکن یہ پروڈکٹ بالکل کیا ہے، اور یہ آپ کے بجلی کے بنیادی ڈھانچے کے لیے کیا کر سکتا ہے؟

یہ کیا ہے:

یہ ایک ہائبرڈ ڈیزائن ہے جو پرائمری سوئچنگ ڈیوائسز (جیسے ویکیوم سرکٹ بریکرز، کونٹیکٹرز، یا VSDs) کے لیے ایک فکسڈ پینل ہاؤسنگ کو ہٹانے کے قابل ہینڈ کارٹ میکانزم کے ساتھ جوڑتا ہے۔ ہینڈ کارٹ کو جسمانی طور پر پینل کے اندر اور باہر گھمایا جا سکتا ہے، جبکہ بس بار، کیبلز، اور معاون اجزاء دیوار کے اندر ہی رہتے ہیں۔ یہ ڈیزائن IEC 62271-200 اور GB3906 کے تحت 3kV سے 40.5kV تک کے وولٹیج کے لیے معیاری بنایا گیا ہے۔

یہ کیا کر سکتا ہے:

● بجلی کے بہاؤ کو کنٹرول کریں: یہ ہائی وولٹیج بوجھ جیسے ٹرانسفارمرز، موٹرز، اور کپیسیٹر بینکوں کو محفوظ طریقے سے جوڑتا یا منقطع کرتا ہے۔

● فالٹ پروٹیکشن فراہم کریں: انٹیگریٹڈ حفاظتی ریلے اور سرکٹ بریکر اوورلوڈز، شارٹ سرکٹ، یا ارتھ فالٹس کے دوران خود بخود ٹرپ کرتے ہیں۔

● محفوظ دیکھ بھال کو فعال کریں: ہینڈ کارٹ کو ایک الگ تھلگ، مٹی والی پوزیشن پر واپس لے جایا جا سکتا ہے، جس سے ہوا کا ایک نظر آنے والا خلا پیدا ہوتا ہے – جس سے تکنیکی ماہرین کو پوری بس بار کو غیر فعال کیے بغیر بریکر پر کام کرنے کی اجازت دیتا ہے۔

● پیمائش اور مانیٹر کریں: موجودہ ٹرانسفارمرز، وولٹیج ٹرانسفارمرز، اور پینل پر لگے ڈیجیٹل میٹر سسٹم کی حالت پر حقیقی وقت کا ڈیٹا دیتے ہیں۔

● محفوظ طریقے سے انٹر لاک: مکینیکل اور برقی انٹرلاک انسانی غلطیوں کو روکتے ہیں جیسے بریکر کو بند کرنا جب ہینڈ کارٹ درمیان میں ہو یا لائیو کمپارٹمنٹس تک رسائی حاصل کریں۔

مختصراً، یہ ہینڈ کارٹ ٹائپ فکسڈ ہائی وولٹیج بورڈ پینل سوئچ گیئر آپ کے ہائی وولٹیج نیٹ ورک کے گیٹ کیپر کے طور پر کام کرتا ہے – 20+ سال کی سروس کے لیے محفوظ، لچکدار، اور پائیدار۔

مصنوعات کے پیرامیٹرز (تفصیلات)

ذیل میں ہمارے ہینڈ کارٹ ٹائپ فکسڈ ہائی وولٹیج بورڈ پینل سوئچ گیئر کے لیے تفصیلی تکنیکی تفصیلات کا جدول ہے۔ تمام اقدار عام 12kV ماڈلز کا حوالہ دیتے ہیں۔ دیگر وولٹیجز درخواست پر دستیاب ہیں۔

پروڈکٹ کی خصوصیت اور درخواست (سوال و جواب کی شکل)

Q1: ہینڈ کارٹ کے ڈیزائن کو مکمل طور پر طے شدہ سوئچ گیئر سے بہتر کیا بناتا ہے؟

A: ہینڈ کارٹ ڈیزائن بنیادی سوئچنگ ڈیوائس (ویکیوم سرکٹ بریکر) کو جسمانی طور پر دیکھ بھال یا تبدیلی کے لیے پینل سے ہٹانے کی اجازت دیتا ہے جب کہ پینل کے بس بارز متحرک رہتے ہیں۔ اس سے ڈاؤن ٹائم گھنٹوں سے منٹ تک کم ہو جاتا ہے۔ اس کے برعکس، فکسڈ سوئچ گیئر کو بریکر تک رسائی حاصل کرنے کے لیے اکثر پورے حصے کو ڈی-انرجائز کرنے کی ضرورت ہوتی ہے۔ ہمارا ہینڈ کارٹ ٹائپ فکسڈ ہائی وولٹیج بورڈ پینل سوئچ گیئر آپ کو دونوں جہانوں میں بہترین فراہم کرتا ہے: ناہمواری کے لیے فکسڈ بس بار، نیز خدمت کے لیے ہینڈ کارٹ بریکر۔

Q2: یہ ریکنگ کے دوران آپریٹر کی حفاظت کو کیسے یقینی بناتا ہے؟

A: ہمارے سوئچ گیئر میں پانچ لازمی انٹرلاک شامل ہیں:

1. بریکر کو بند نہیں کیا جا سکتا جب تک کہ ہینڈ کارٹ "آپریٹنگ" (کنیکٹڈ) پوزیشن میں نہ ہو۔

2۔ ہینڈ کارٹ کو "منقطع" سے "منسلک" میں منتقل نہیں کیا جاسکتا جب تک کہ بریکر کھلا نہ ہو۔

3. ارتھنگ سوئچ صرف اس وقت بند کیا جا سکتا ہے جب ہینڈ کارٹ "ٹیسٹ/منقطع" پوزیشن میں ہو۔

4. کیبل کے ڈبے کا دروازہ صرف اس وقت کھولا جا سکتا ہے جب ارتھنگ سوئچ بند ہو۔

5. بریکر بند ہونے کے دوران ہینڈ کارٹ داخل یا واپس نہیں لیا جا سکتا۔ یہ انٹرلاک مکینیکل اور برقی دونوں ہیں - ڈیزائن کے لحاظ سے ناکامی سے محفوظ ہیں۔

Q3: کیا ہینڈ کارٹ ٹائپ فکسڈ ہائی وولٹیج بورڈ پینل سوئچ گیئر کو باہر استعمال کیا جا سکتا ہے؟

A: معیاری دیوار IP4X ہے، جو انڈور سب سٹیشنوں کے لیے موزوں ہے۔ آؤٹ ڈور ایپلی کیشنز کے لیے، ہم اضافی ویدر پروف ہاؤسنگ یا IP54 ریٹیڈ کیوسک فراہم کرتے ہیں۔ بہت سے صارفین ہمارے سوئچ گیئر کو کنٹینرائزڈ سب سٹیشنز یا ونڈ فارمز یا سولر پلانٹس کے قریب چھوٹی پریفاب عمارتوں کے اندر انسٹال کرتے ہیں۔

Q4: اس سوئچ گیئر کے لیے سب سے عام ایپلی کیشنز کیا ہیں؟

A: یہ ہینڈ کارٹ ٹائپ فکسڈ ہائی وولٹیج بورڈ پینل سوئچ گیئر بڑے پیمانے پر استعمال کیا جاتا ہے:

● پاور یوٹیلیٹی سب سٹیشن (بنیادی اور ثانوی تقسیم)۔

● صنعتی پلانٹس (اسٹیل ملز، سیمنٹ فیکٹریاں، پیٹرو کیمیکل)–موٹر کنٹرول اور ٹرانسفارمر کے تحفظ کے لیے۔

● تجارتی عمارتیں (اسپتال، ڈیٹا سینٹرز، ہوائی اڈے) – جہاں اعلیٰ بھروسے کی ضرورت ہے۔

● قابل تجدید توانائی (سولر فارمز، ونڈ فارمز) - بطور گرڈ کنکشن پینل۔

● کان کنی کی کارروائیاں – گرد آلود، مرطوب ماحول کے لیے کافی مضبوط۔

● ریلوے ٹریکشن پاور سپلائی – 27.5kV یا 2×25kV سسٹمز پر۔

پیداوار کی تفصیلات

1. انکلوژر میٹریل اور کوٹنگ

● مواد: 2 ملی میٹر موٹی ہائی گریڈ جستی سٹیل شیٹ (باؤسٹیل سے درآمد شدہ)، سی این سی موڑنے والی مشینوں کے ذریعے تہہ کی گئی ہے۔ دوہرے جوڑے ہوئے کنارے سختی کو بڑھاتے ہیں۔

● کوٹنگ: SA 2.5 معیار پر سینڈ بلاسٹنگ کے بعد Epoxy-Polyester پاؤڈر کوٹنگ (کم از کم 80μm موٹائی)۔ رنگ RAL 7035 (ہلکا گرے)۔ سالٹ سپرے ٹیسٹ>500 گھنٹے - کوئی سنکنرن نہیں۔

2. ہینڈ کارٹ میکانزم

● مواد: اعلی طاقت والے نایلان رولرس + سٹینلیس سٹیل کی ریلیں۔

● آپریشن: اینٹی بیکلاش ڈیزائن کے ساتھ سکرو ان/سکرو آؤٹ لیڈ سکرو میکانزم۔ ہر ہینڈ کارٹ کا 2000 مکمل ریکنگ سائیکلوں کے لیے ٹیسٹ کیا جاتا ہے۔

● پوزیشن کے اشارے: سرخ (منسلک)، سبز (ٹیسٹ)، پیلا (منقطع)، 5 میٹر دور سے نظر آتا ہے۔

3. شٹر (خودکار حفاظتی رکاوٹیں)

● جب ہینڈ کارٹ واپس لے لیا جاتا ہے تو، بہار سے بھرے دھاتی شٹر خود بخود طے شدہ بنیادی رابطوں کو ڈھانپ دیتے ہیں۔ یہ زندہ حصوں کے ساتھ انگلی کے حادثاتی رابطے کو روکتا ہے۔ ہمارے شٹر اینٹی سنکنرن علاج کے ساتھ 3mm ایلومینیم مرکب سے بنے ہیں۔

4. بس بار سسٹم

● مواد: اعلی چالکتا E-Cu کاپر (99.9% پاکیزگی)۔ تمام جوڑوں پر چاندی چڑھایا۔

● کراس سیکشن: درجہ حرارت میں اضافے کو ریٹیڈ کرنٹ پر 65K سے نیچے رکھنے کے لیے شمار کیا جاتا ہے۔ 3150A کے لیے، ہم فی فیز ڈبل بس بار استعمال کرتے ہیں۔

● موصلیت: مرحلے کی شناخت اور جزوی خارج ہونے والے مادہ کو کنٹرول کرنے کے لیے گرمی سے سکڑنے والی موصلیت والی آستینیں (نارنجی رنگ)۔

5. ارتھنگ سوئچ

● قسم: مرئی ارتھنگ بلیڈ کے ساتھ فوری بنائیں، لوڈ بریکنگ۔

● آپریشن: دستی موسم بہار کی مدد سے چلنے والا طریقہ کار۔ مکمل شارٹ سرکٹ کرنٹ (50kA ایک بار) پر بند ہو سکتا ہے۔

● انٹرلاک: ہینڈ کارٹ پوزیشن کے ساتھ خصوصی مکینیکل انٹر لاک – ارتھنگ سوئچ کو بند نہیں کر سکتا جب تک کہ ہینڈ کارٹ ٹیسٹ/منقطع پوزیشن میں نہ ہو۔

6. کم وولٹیج ٹوکری

● سب سے اوپر والے حصے میں (اونچائی 300 ملی میٹر)، ہائی وولٹیج کے حصوں سے مکمل طور پر الگ۔ گھروں میں حفاظتی ریلے (مائکرو پروسیسر پر مبنی)، کنٹرول سوئچ، اشارے لیمپ، اور معاون فیوز ہیں۔

● وائرنگ: تمام ثانوی کیبلز کو نمبر دیا جاتا ہے، شعلہ ریٹارڈنٹ PVC ڈکٹوں میں بنڈل کیا جاتا ہے، اور فالتو رابطوں کے ساتھ ٹرمینل بلاکس پر ختم کیا جاتا ہے (20% اضافی محفوظ)۔

7. جزوی ڈسچارج کنٹرول

● تیز کناروں کو ختم کرنے کے لیے تمام ہائی وولٹیج کنڈکٹر گول کیے جاتے ہیں۔

● ہر پینل جزوی ڈسچارج ٹیسٹ سے گزرتا ہے (≤10pC 1.1×Ur/√3 پر)۔

8. فیکٹری اسمبلی کی درستگی

● ہر ہینڈ کارٹ کی قسم فکسڈ ہائی وولٹیج بورڈ پینل سوئچ گیئر کو لیزر سے منسلک جگ پر جمع کیا جاتا ہے۔ ہینڈ کارٹ سے فکسڈ رابطے کی غلط ترتیب <0.5 ملی میٹر ہے۔

● نتیجہ: پیسنے یا زبردستی کیے بغیر ہموار ریکنگ – برسوں کے استعمال کے بعد بھی کوئی پھنسے ہوئے ہینڈ کارٹس نہیں۔

ہینڈ کارٹ ٹائپ میڈیم وولٹیج سوئچ گیئر کے لیے لوگو کیوں منتخب کریں؟

· پروجیکٹ پر مبنی انجینئرنگ: کیبنٹ لے آؤٹ، بس بار ریٹنگ، پروٹیکشن ریلے سکیم، CT/VT کنفیگریشن اور کیبل انٹری کو سنگل لائن ڈایاگرام کے مطابق ڈیزائن کیا جا سکتا ہے۔

· معیار پر مبنی مینوفیکچرنگ: سوئچ گیئر IEC 62271-200, GB/T 3906, DL/T 404 اور پروجیکٹ کی تکنیکی وضاحتوں کے مطابق تیار کیا جا سکتا ہے۔

· لچکدار اجزاء کا انتخاب: Lugao VCB، ABB، Siemens، Schneider یا دیگر مخصوص اجزاء کے برانڈز کو پروجیکٹ کی ضروریات کے مطابق ترتیب دیا جا سکتا ہے۔

· شپمنٹ سے پہلے معمول کا معائنہ: تکنیکی معاہدے کے مطابق ڈیلیوری سے پہلے مکینیکل آپریشن، انٹر لاک فنکشن، وائرنگ، موصلیت اور پاور فریکوئنسی کا سامنا کرنے کے ٹیسٹ کیے جا سکتے ہیں۔

· تکنیکی دستاویز کی حمایت: پراجیکٹ کے حوالے کے لیے عمومی ترتیب کی ڈرائنگ، سنگل لائن ڈایاگرام، سیکنڈری وائرنگ ڈایاگرام، آپریشن کی ہدایات اور معمول کی ٹیسٹ رپورٹس فراہم کی جا سکتی ہیں۔
