XGN باکس کی قسم فکسڈ ٹائپ ہائی وولٹیج سوئچ گیئر

یہ سامان کیا ہے؟

XGN Box-type فکسڈ ٹائپ ہائی وولٹیج سوئچ گیئر (XGN کا مطلب ہے "Box-type فکسڈ ٹائپ") دھات سے منسلک ہے،انڈور ہائی وولٹیج سوئچ گیئراسمبلی یہ بنیادی طور پر تھری فیز AC پاور سسٹمز میں 6kV، 10kV، 20kV، یا 35kV، اور 50/60Hz کی ریٹیڈ فریکوئنسی کے ساتھ استعمال ہوتا ہے۔

یہ کیا کرتا ہے؟

یہ سامان برقی توانائی حاصل کرنے اور تقسیم کرنے کے ساتھ ساتھ پاور لائنوں اور ٹرانسفارمرز کو کنٹرول کرنے، ان کی حفاظت اور نگرانی کے لیے استعمال کیا جاتا ہے۔ ڈرا آؤٹ ٹائپ سوئچ گیئر کے برعکس، XGN باکس ٹائپ فکسڈ ٹائپ ہائی وولٹیج سوئچ گیئر فکسڈ ماونٹڈ سرکٹ بریکرز اور نظر آنے والے آئسولیشن گیپس کے ساتھ منقطع سوئچز کا استعمال کرتا ہے، جس سے یہ زیادہ سخت، لاگت مؤثر، اور بہت سے صنعتی اور درمیانے درجے کے تجارتی استعمال میں برقرار رکھنا آسان ہوتا ہے۔

ماڈل کوڈ کی خرابی:

XGN - باکس قسم کی فکسڈ قسم انڈور میٹل سے منسلک

باکس کی قسم - مکمل طور پر بند دھاتی رہائش

فکسڈ ٹائپ - مین سوئچنگ اجزاء کی فکسڈ انسٹالیشن

عام ایپلی کیشنز:

فیکٹریوں، رہائشی کمپلیکس، شاپنگ مالز، ہسپتالوں، ڈیٹا سینٹرز، اور قابل تجدید توانائی کے اسٹیشنوں میں بجلی کی تقسیم کے کمرے۔

مصنوعات کی تفصیل

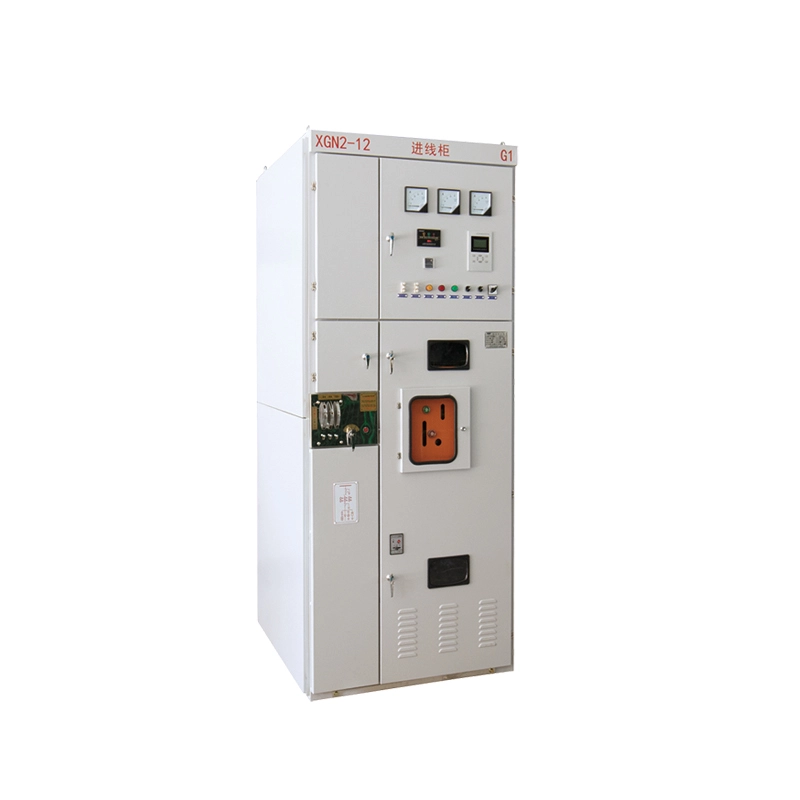

XGN Box-type فکسڈ ٹائپ ہائی وولٹیج سوئچ گیئر ایک معیاری، اقتصادی، اور انتہائی قابل اعتماد سوئچ گیئر حل ہے۔ اس کے بنیادی ڈھانچے میں ایک فکسڈ ماؤنٹ ویکیوم سرکٹ بریکر، تین پوزیشنوں کو الگ کرنے والا سوئچ، کرنٹ ٹرانسفارمرز، وولٹیج ٹرانسفارمرز، اور ایک جامع انٹر لاکنگ میکانزم شامل ہے۔ انکلوژر اعلیٰ معیار کے کولڈ رولڈ سٹیل یا سٹینلیس سٹیل سے بنا ہے، بہترین سنکنرن مزاحمت کے لیے الیکٹرو سٹیٹک پاؤڈر کے ساتھ لیپت ہے۔

کلیدی برقی پیرامیٹرز: ریٹیڈ وولٹیج 12kV (24kV/40.5kV اختیاری)، 3150A تک ریٹیڈ کرنٹ، شارٹ سرکٹ 40kA تک کرنٹ برداشت کرتا ہے۔ دیسوئچ گیئرGB3906 اور IEC62271‑200 معیارات کی مکمل تعمیل کرتا ہے۔

اس کا کمپیکٹ ڈیزائن (عام چوڑائی 800mm، گہرائی 900mm، اونچائی 2200mm) فرش کی قیمتی جگہ بچاتا ہے۔ تمام ہائی وولٹیج کمپارٹمنٹس مکمل طور پر بند اور آپس میں بند ہیں، محفوظ آپریشن کو یقینی بناتے ہیں۔ سامنے والے پینل میں واضح نقلی خاکے، اشارے کے لیمپ، اور ہنگامی سفر کے بٹن شامل ہیں۔

XGN Box-type فکسڈ ٹائپ ہائی وولٹیج سوئچ گیئر خاص طور پر ان منصوبوں کے لیے موزوں ہے جہاں سادہ آپریشن، کم پیشگی لاگت، اور آسان دیکھ بھال کو ڈرا آؤٹ کنفیگربلٹی پر ترجیح دی جاتی ہے۔

پروڈکٹ پیرامیٹر (تفصیلات)

مصنوعات کی خصوصیت اور درخواست

کلیدی خصوصیات

1. فکسڈ قسم کی سادگی - کم ناکامی کی شرح

کوئی پیچیدہ حرکت پذیر ریل ڈھانچہ نہیں۔ XGN باکس قسم کا فکسڈ ٹائپ ہائی وولٹیج سوئچ گیئر بولڈ یا براہ راست رابطہ کنکشن استعمال کرتا ہے، جس سے مکینیکل ناکامی کے خطرات بہت کم ہوتے ہیں۔

2. مرئی رابطہ منقطع - لاک آؤٹ/ٹیگ آؤٹ کے لیے محفوظ

الگ تھلگ سوئچ واضح طور پر نظر آنے والی رابطے کی پوزیشن فراہم کرتا ہے۔ آپریٹرز دیکھ بھال سے پہلے سرکٹ کی علیحدگی کی بصری طور پر تصدیق کر سکتے ہیں – پرانے تیل کی قسم یا چھوٹے قسم کے گیئر پر ایک اہم حفاظتی فائدہ۔

3. کومپیکٹ اور خلائی بچت

12kV ورژن کے لیے چوڑائی 600mm تک کم ہے۔ محدود جگہ والے سب اسٹیشنوں میں ریٹروفٹنگ کے لیے مثالی۔

4. مکمل طور پر جڑے ہوئے - غلط کام کو روکتا ہے۔

سرکٹ بریکر، الگ تھلگ سوئچ، اور فرنٹ کور کے درمیان مکینیکل اور الیکٹریکل انٹرلاک "پانچ روک تھام" کے تقاضوں کی تعمیل کرتے ہیں۔

5. سخت ماحول کے لیے قابل موافق

اینٹی کنڈینسیشن ہیٹر اور IP4X فرنٹ انکلوژر مرطوب یا گرد آلود ماحول میں قابل اعتماد آپریشن کو یقینی بناتے ہیں۔

درخواست کے علاقے

● صنعتی پلانٹس – پیداواری لائنوں کے لیے بجلی کی فراہمی

● کمرشل کمپلیکس – مرکزی تقسیم کا کمرہ

● ڈیٹا سینٹرز – بیک اپ پاور سوئچنگ

● ونڈ/سولر پاور اسٹیشنز – درمیانے وولٹیج کا مجموعہ

● ہسپتال – فکسڈ گیئر کے ساتھ دوہری پاور سوئچنگ

سوال و جواب

س: آپ کے XGN باکس قسم کے فکسڈ ٹائپ ہائی وولٹیج سوئچ گیئر اور ڈرا آؤٹ ٹائپ (جیسے KYN) میں کیا فرق ہے؟

A: بہت اچھا سوال۔ XGN باکس قسم کی فکسڈ ٹائپ ہائی وولٹیج سوئچ گیئر میں فکسڈ ماونٹڈ سرکٹ بریکر ہیں۔ آپ بریکر کو "رول آؤٹ" نہیں کر سکتے، لیکن آپ کو زیادہ سخت ڈھانچہ، کم لاگت اور آسان دیکھ بھال ملتی ہے۔ ایپلی کیشنز کے لیے جہاں زیادہ دستیابی فالتو پن اہم نہیں ہے (مثلاً، 500 سے کم آپریشن فی سال)، مقررہ قسم زیادہ اقتصادی اور قابل اعتماد ہے۔

دروازہ

پیداوار کی تفصیلات

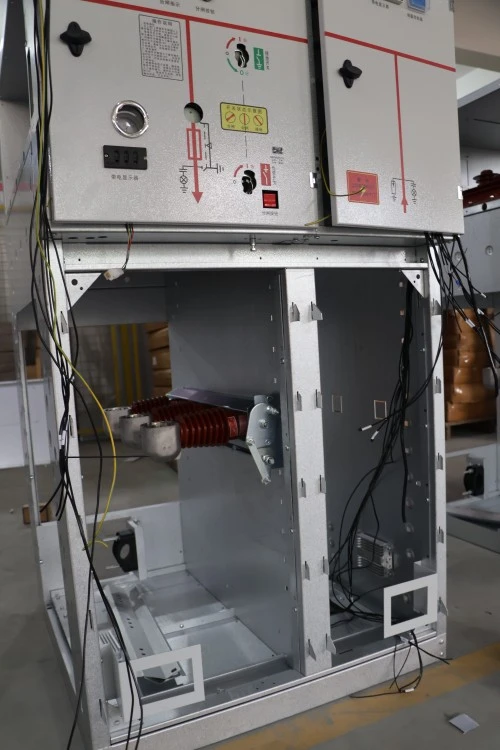

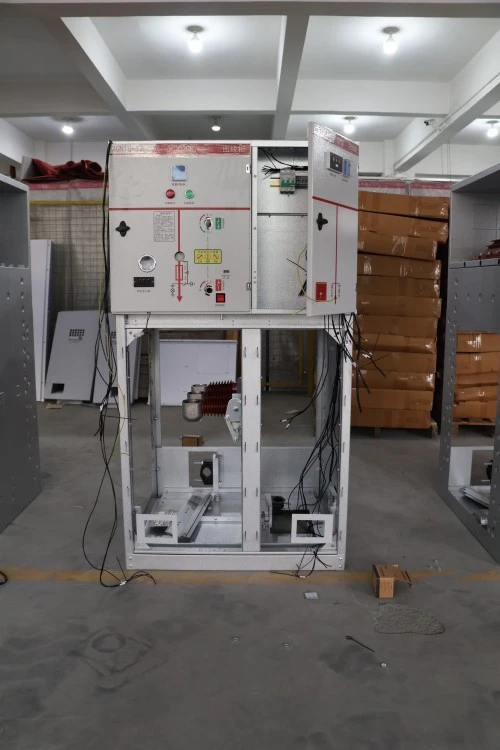

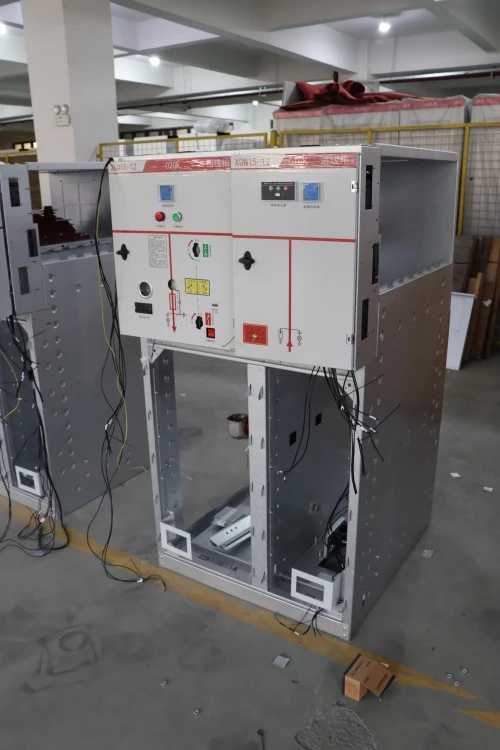

1. انکلوژر مینوفیکچرنگ

کولڈ رولڈ اسٹیل پلیٹ (≥2 ملی میٹر موٹی) یا 304 سٹینلیس سٹیل

گھر میں موڑنے، ویلڈنگ، اور سطح کا علاج

الیکٹروسٹیٹک پاؤڈر کوٹنگ (موٹائی ≥60μm، نمک سپرے ٹیسٹ ≥240h)

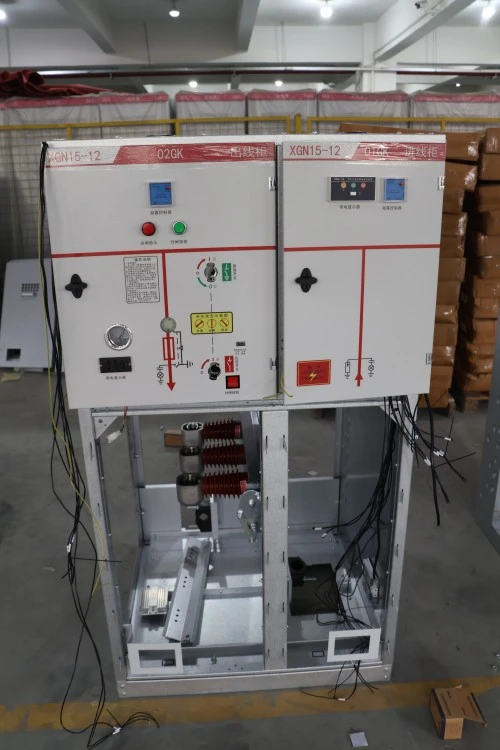

2. بنیادی اجزاء

فکسڈ ماؤنٹ ویکیوم سرکٹ بریکر (برانڈ: Lugao / اختیاری سیمنز، ABB)

نظر آنے والے وقفے کے ساتھ تین پوزیشن الگ کرنے والا سوئچ

تانبے کی بس بار (ٹن یا چاندی چڑھایا)

موجودہ/وولٹیج ٹرانسفارمرز (درستگی کلاس 0.5 / 0.2S)

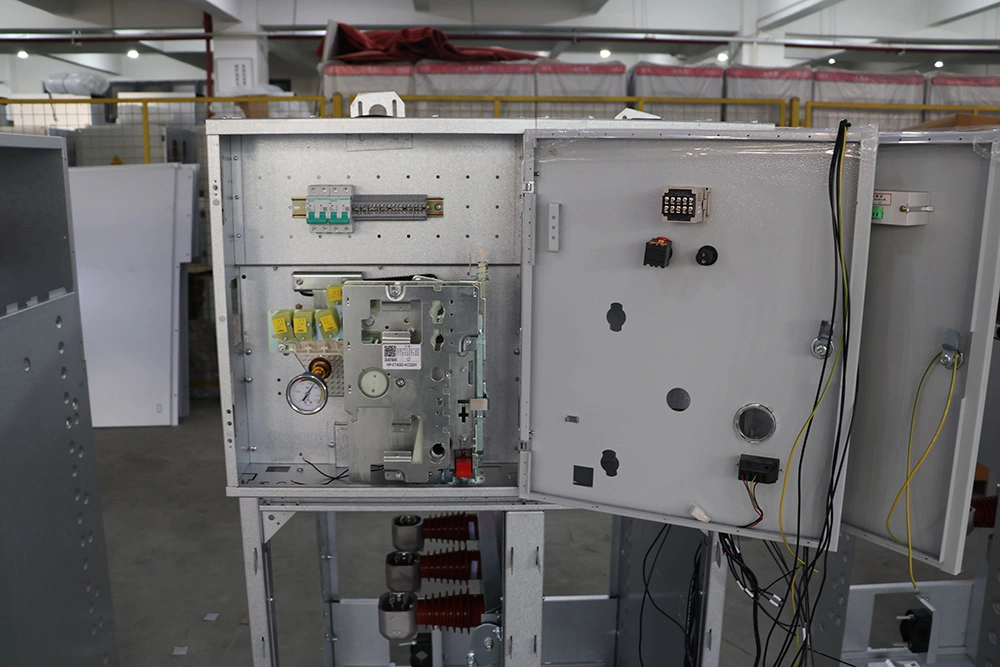

3. اندرونی وائرنگ

تار نمبر، ٹرمینل بلاکس، اور پلاسٹک کی نالیوں کو واضح طور پر نشان زد کیا گیا ہے۔

سیکنڈری وائرنگ کا 1 منٹ کے لیے 2kV پر تجربہ کیا گیا۔

تمام تاریں شعلہ روکتی ہیں اور درجہ بندی 105°C ہیں۔

4. فیکٹری ٹیسٹنگ

پاور فریکوئنسی وولٹیج ٹیسٹ کا سامنا

مین سرکٹ مزاحمت کی پیمائش

مکینیکل آپریشن ٹیسٹ (≥200 بار)

انٹر لاک فنکشن کی تصدیق

جزوی خارج ہونے والے مادہ کی پیمائش (≤10pC)

XGN بمقابلہ KYN سوئچ گیئر

XGN فکسڈ ٹائپ سوئچ گیئر اور کے درمیان انتخاب کرناKYN واپس لینے کے قابل سوئچ گیئر آپ کے پروجیکٹ کی ضروریات، دیکھ بھال کی حکمت عملی، اور بجٹ پر منحصر ہے۔ XGN سوئچ گیئر ایسی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جو قابل اعتماد، سادہ آپریشن، اور کم سرمایہ کاری کی لاگت کو ترجیح دیتے ہیں، جبکہ KYN سوئچ گیئر ان سسٹمز کے لیے بہتر موزوں ہے جن کو بار بار دیکھ بھال یا اعلی آپریشنل لچک کی ضرورت ہوتی ہے۔

سرٹیفیکیشن اور کوالٹی اشورینس

● IEC 62271-200 کے مطابق

● GB 3906 مصدقہ

● اندرونی آرک فالٹ ٹیسٹ شدہ (IAC A-FL) – اختیاری

● ISO 9001:2015 فیکٹری مینجمنٹ سسٹم

● قومی ہائی وولٹیج اپریٹس ٹیسٹنگ اسٹیشن (ژیان / بیجنگ) سے ٹیسٹ رپورٹس ٹائپ کریں

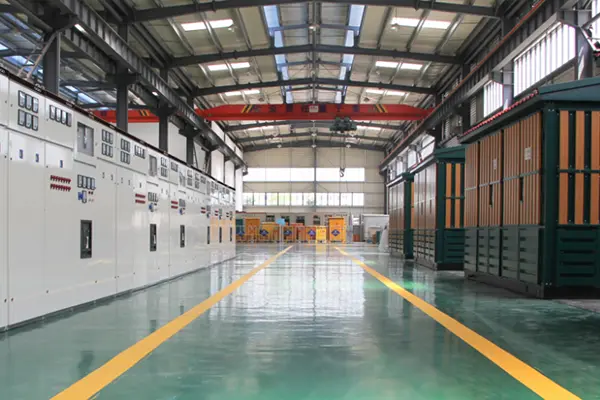

ہمارا XGN سوئچ گیئر ایک جدید پیداواری سہولت میں تیار کیا گیا ہے جو CNC لیزر کٹنگ مشینوں، CNC موڑنے والے مراکز، روبوٹک ویلڈنگ سسٹمز، کاپر بس بار پروسیسنگ لائنوں، اور جامع ہائی وولٹیج ٹیسٹنگ لیبارٹریز سے لیس ہے۔ آپ کا XGN Box-type فکسڈ ٹائپ ہائی وولٹیج سوئچ گیئر انگریزی اور چینی دونوں زبانوں میں ٹیسٹ رپورٹس، وائرنگ ڈائیگرامس اور آپریشن مینوئلز کے مکمل سیٹ کے ساتھ بھیج دیا جائے گا۔

حریفوں کے مقابلے میں فوائد - کیوں Lugao کا انتخاب کریں؟

پیکیجنگ اور ترسیل

پیکجنگ سٹینڈرڈ

● نمی پروف فلم کے ساتھ اعلیٰ طاقت والے پلائیووڈ کیسز

● اجزاء کے لیے اندرونی جھاگ کی پیڈنگ

● تمام آؤٹ گوئنگ ٹرمینلز انسولیٹنگ کیپس سے ڈھکے ہوئے ہیں۔

● بس بار کے حصے الگ الگ لیبلز کے ساتھ پیک کیے گئے ہیں۔

شپنگ مارکس

● آرڈر نمبر، منزل، وزن، "نازک" اور "کوئی اسٹیک نہیں" کے نشانات

ڈیلیوری کے اختیارات

● FOB ننگبو/شنگھائی

● لیڈ ٹائم: معیاری ترتیب کے لیے 15-25 دن

فروخت کے بعد سروس کا عزم

● وارنٹی کی مدت - شپمنٹ کی تاریخ سے 12 ماہ (سروس کنٹریکٹ کے تحت 24 یا 36 ماہ تک قابل توسیع)

● تکنیکی معاونت - تاحیات مفت مشاورت؛ کاروباری دنوں کے دوران 2 گھنٹے کے اندر ریموٹ ٹربل شوٹنگ

● فیلڈ سروس – انسٹالیشن رہنمائی دستیاب ہے۔ ضرورت کے مطابق فالٹ ہینڈلنگ آن سائٹ (وارنٹی کے دوران مفت)

● اسپیئر پارٹس کی فراہمی – عام پرزے کا ذخیرہ فوری آرڈرز کے لیے اگلے دن کورئیر کی ترسیل
