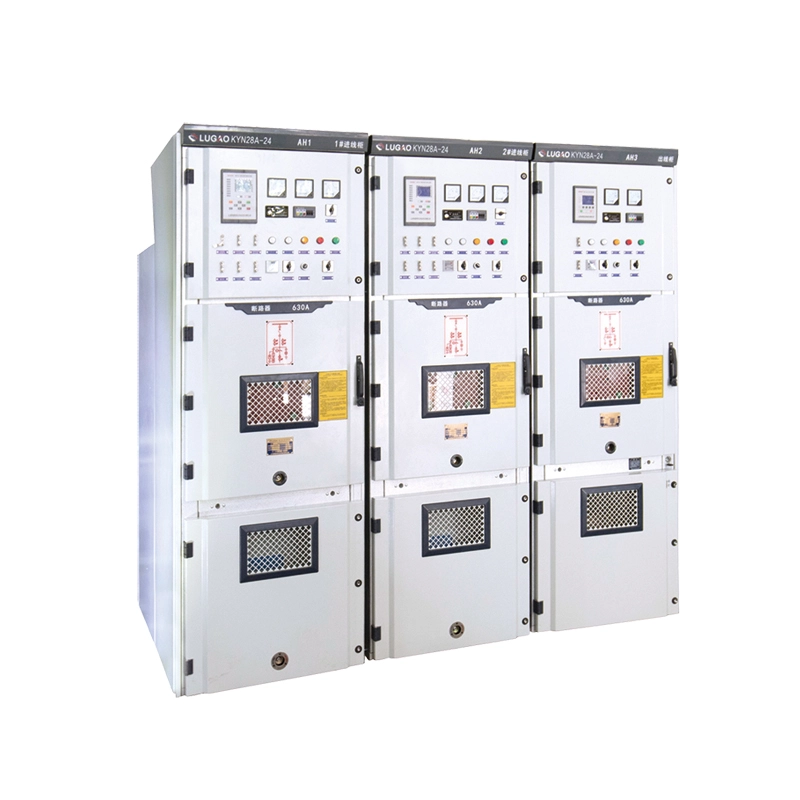

35kV KYN سب اسٹیشن بکتر بند واپس لینے کے قابل قسم سوئچ گیئر

Lugao Power Co., Ltd. آپ کو 35kV KYN سب اسٹیشن بکتر بند نکالنے کے قابل قسم کے سوئچ گیئر کی خریداری کے لیے مدعو کرتا ہے – 35kV بنیادی تقسیم کے لیے ایک ہیوی ڈیوٹی، آرک ریزسٹنٹ، دھات سے ملبوس حل۔ مکمل طور پر بکتر بند تعمیر، حقیقی واپس لینے کے قابل بریکر ٹرالیوں، اور پانچ روک تھام کے انٹر لاکنگ کے ساتھ، یہ آپریشنل حفاظت کی ضمانت دیتا ہے، آرک فلیش کے خطرات کو کم کرتا ہے، اور تیزی سے بریکر کو تبدیل کرنے کے قابل بناتا ہے۔ آج ہی فیل سیف سوئچنگ کے ساتھ اپنے 35kV سب اسٹیشن کو اپ گریڈ کریں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

یہ سامان کیا ہے؟

35kV KYN سب اسٹیشن بکتر بند واپس لینے کے قابل قسم کا سوئچ گیئر ایک فیکٹری میں جمع، دھات سے منسلک،انڈور ہائی وولٹیج سوئچ گیئر40.5kV (35kV برائے نام) تھری فیز AC پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ یہ KYN سیریز سے تعلق رکھتا ہے اور اسے یوٹیلیٹی سب سٹیشنز، صنعتی پاور پلانٹس، بڑے تجارتی کمپلیکس، اور قابل تجدید توانائی جمع کرنے والے سٹیشنوں میں استعمال کیا جاتا ہے۔

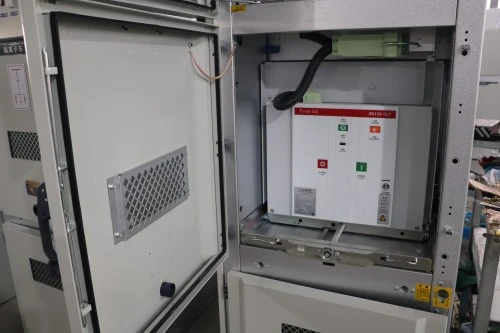

فکسڈ قسم کے سوئچ گیئر کے برعکس جہاں بریکرز کو جگہ پر بولٹ کیا جاتا ہے، اس بکتر بند قسم میں ایک حرکت پذیر بریکر ٹرالی ہے جسے تین الگ الگ پوزیشنوں میں رول کیا جا سکتا ہے: آپریٹنگ، ٹیسٹ/آئیسولیٹڈ، اور نکالا جا سکتا ہے۔ یہ ڈیزائن ایک ناقص بریکر کو منٹوں میں بدلنے کی اجازت دیتا ہے بغیر پورے بس بار کو غیر فعال کیے – مسلسل بجلی کی فراہمی کا ایک اہم فائدہ۔

35kv Kyn Substation Armored Withdrawable Type Switchgear

یہ کیا کرتا ہے؟

اس آلات کا بنیادی کام ٹرانسفارمر یا اوور ہیڈ لائن سے 35kV آنے والی بجلی حاصل کرنا، سرکٹ بریکرز کے ساتھ ڈاون اسٹریم نیٹ ورک کی حفاظت کرنا، اور باہر جانے والے فیڈرز جیسے کہ میڈیم وولٹیج موٹرز، سیکنڈری ٹرانسفارمرز، کپیسیٹر بینکوں، یا بڑے صنعتی بوجھ میں بجلی تقسیم کرنا ہے۔ 35kV KYN سب اسٹیشن بکتر بند واپس لینے کے قابل قسم کا سوئچ گیئر بھی فراہم کرتا ہے:

● تنہائی - محفوظ دیکھ بھال کے لیے مرئی رابطہ منقطع

● تحفظ – اوور کرنٹ، ارتھ فالٹ، اور ریلے یا آئی ای ڈی کے ذریعے شارٹ سرکٹ ٹرپنگ

● میٹرنگ - سب اسٹیشن SCADA کے لیے وولٹیج اور موجودہ پیمائش

● انٹر لاکنگ - انسانی غلطی کو ختم کرنے کے لیے مکینیکل پانچ روک تھام کا نظام

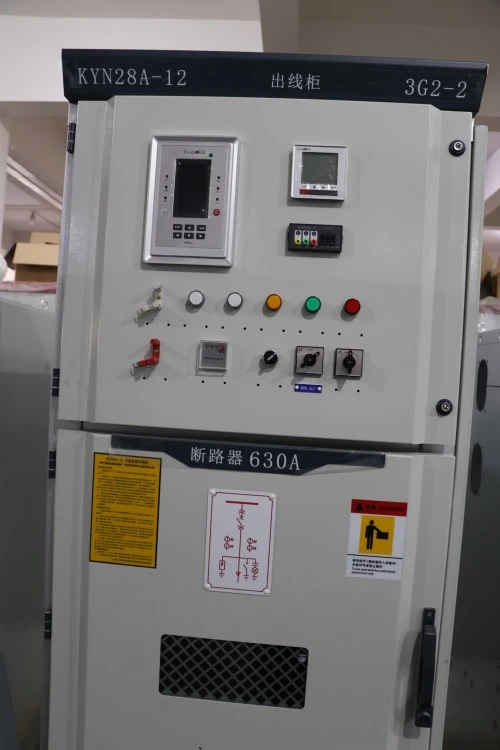

35kv Kyn Substation Armored Withdrawable Type Switchgear

ماڈل کوڈ کی خرابی

علامت	مطلب
35kV	شرح شدہ وولٹیج کلاس (40.5kV زیادہ سے زیادہ)
KYN	K - دھات سے ملبوس، Y - واپس لینے کے قابل، N - انڈور
سب سٹیشن	بنیادی سب اسٹیشن ڈیوٹی کے لیے ڈیزائن کیا گیا ہے۔

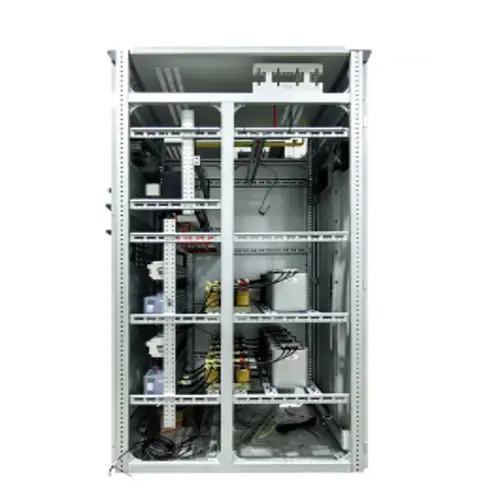

بکتر بند	اسٹیل پلیٹوں کے الگ الگ کمپارٹمنٹ (بریکر، بس بار، کیبل، ریلے)
قابل واپسی قسم	بریکر رولنگ ٹرالی پر نصب ہے۔
سوئچ گیئر	مکمل سوئچنگ اور تحفظ اسمبلی

مصنوعات کی خصوصیت اور درخواست

مصنوعات کی خصوصیت

خصوصیت 1: حقیقی بکتر بند واپس لینے کے قابل تعمیر

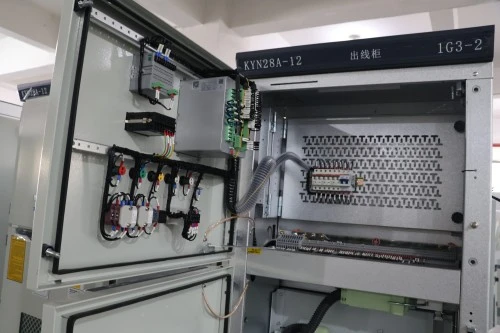

واپس لینے کے قابل دھات سے منسلک سوئچ گیئر بریکر، بس بار، کیبل ختم کرنے، اور کم وولٹیج کنٹرول کے لیے الگ الگ سٹیل پلیٹ کمپارٹمنٹس کی خصوصیات رکھتا ہے۔ ہر ٹوکری گراؤنڈ اور آرک فلیش پروپیگیشن سے الگ تھلگ ہے۔

خصوصیت 2: پانچ روک تھام مکینیکل انٹرلاکنگ

پانچ روک تھام کا نظام مکمل طور پر مکینیکل ہے، سافٹ ویئر پر منحصر نہیں۔ یہ جسمانی طور پر روکتا ہے:

1. گراؤنڈ سوئچ کے ساتھ بریکر کو بند کرنا

2. بریکر بند کے ساتھ سامنے کا احاطہ کھولنا

3. لائیو ہونے پر بریکر کو پوزیشنوں کے درمیان منتقل کرنا

4. لائیو کنڈکٹرز کے ساتھ آپریٹنگ گراؤنڈنگ سوئچ

5. کنٹرول پاور کے بغیر بریکر کو بند کرنا

خصوصیت 3: ہائی آرک فالٹ کنٹینمنٹ

اندرونی آرک کی درجہ بندی (IAC) کا 1 سیکنڈ کے لیے 31.5kA پر تجربہ کیا گیا۔ آرک فلیپ براہ راست دباؤ کو اوپر کی طرف اور آپریٹرز سے دور کرتا ہے۔

خصوصیت 4: ہائی وولٹیج موصلیت کی وشوسنییتا

فیز ٹو فیز اور فیز ٹو گراؤنڈ کلیئرنسز IEC 62271-200 کم از کم سے زیادہ ہیں۔ تمام بس بار گرمی سے سکڑ کر موصل یا اینٹی کورونا شیلڈنگ سے ڈھکے ہوئے ہیں۔

فیچر 5: ذہین مانیٹرنگ اور ریموٹ آپریشن

معیاری IED (ذہین الیکٹرانک ڈیوائس) RS485/Modbus یا IEC 61850 GOOSE پیغام رسانی کے ساتھ۔ بریکر پوزیشن، موسم بہار کے چارج کی حیثیت، SF6 (اگر استعمال کیا جاتا ہے)، درجہ حرارت، اور جزوی خارج ہونے والی ریئل ٹائم نگرانی۔

مصنوعات کی وضاحتیں

پیرامیٹر	35kV KYN سب اسٹیشن بکتر بند واپس لینے کے قابل قسم سوئچ گیئر - عام قدر
شرح شدہ وولٹیج	40.5kV (35kV سسٹم)
شرح شدہ تعدد	50Hz/60Hz
شرح شدہ موصلیت کی سطح	95kV (1 منٹ پاور فریکوئنسی) / 185kV (بجلی کا تسلسل)
ریٹیڈ کرنٹ (مین بس)	630A، 1250A، 1600A، 2000A، 2500A، 3150A
ریٹیڈ کرنٹ (سرکٹ بریکر)	3150A تک
شرح شدہ شارٹ سرکٹ بریک کرنٹ	25kA / 31.5kA
ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ	25kA / 31.5kA (4s)
شرح شدہ چوٹی موجودہ کا مقابلہ کر رہی ہے۔	63kA / 80kA
شرح شدہ شارٹ سرکٹ کرنٹ	63kA / 80kA
اندرونی قوس کی درجہ بندی (اختیاری)	IAC AFLR 31.5kA / 1s
تحفظ کی ڈگری	IP4X (انکلوژر)، IP2X (کمپارٹمنٹ اوپن)
مین بس بار کا مواد	اعلی چالکتا T2 کاپر (ٹن یا سلور چڑھایا)
سرکٹ بریکر کی قسم	ویکیوم سرکٹ بریکر (واپس لینے کے قابل قسم)
آپریٹنگ میکانزم	اسپرنگ چارجڈ موٹر میکانزم
معاون کنٹرول وولٹیج	DC 110V / 220V یا AC 110V / 220V (اختیاری)
کمیونیکیشن پروٹوکول	Modbus RTU, IEC 61850 (اختیاری)
کیبل انٹری	نیچے کا اندراج (اوپر کا اندراج اختیاری)
تنصیب کی قسم	انڈور، دھاتی پوش، بکتر بند واپس لینے کے قابل
مکینیکل لائف	≥10,000 آپریشنز
برقی زندگی	شرح شدہ شارٹ سرکٹ کرنٹ پر 30 بریکنگ آپریشنز تک
طول و عرض (عام پینل)	1400 × 2800 × 2600 ملی میٹر (W × D × H) (اپنی مرضی کے مطابق)
وزن (تقریباً)	1200-1800 کلوگرام فی پینل
محیطی درجہ حرارت	-25°C سے +40°C
رشتہ دار نمی	≤95% (غیر گاڑھا)
تنصیب کی اونچائی	≤1000 میٹر (درخواست پر زیادہ اونچائی دستیاب ہے)
قابل اطلاق معیارات	IEC 62271-200, IEC 62271-100, IEC 60529, GB 3906, DL/T 404
سروس کی زندگی	30+ سال (عام آپریٹنگ حالات کے تحت)

Lugao Power Co., Ltd. کو حریفوں کے مقابلے میں کیوں منتخب کریں؟

پہلو	عام حریف	Lugao 35kV KYN سب اسٹیشن بکتر بند واپس لینے کے قابل قسم کا سوئچ گیئر
سٹیل کی موٹائی (بکتر بند پلیٹیں)	2.0 ملی میٹر	2.5 ملی میٹر (آرک ریٹیڈ کمپارٹمنٹس کے لیے 3.0 ملی میٹر)
بس بار کا مواد	ایلومینیم یا ری سائیکل شدہ تانبا	ای ٹی پی کاپر، مل ٹیسٹ سرٹیفکیٹ فراہم کیا گیا ہے۔
انسولیٹر کی قسم	معیاری ایپوکسی	ہائیڈروفوبک سائکلولیفیٹک ایپوکسی (اینٹی ٹریکنگ)
ریکنگ میکانزم	ورم گیئر (جلدی پہنتا ہے)	ٹارک محدود کرنے والے کے ساتھ سکرو جیک (10,000+ سائیکل)
ثانوی وائرنگ	کوئی لیبلنگ یا فیرولز نہیں۔	نمبر والے فیرولز، وائر ڈکٹ، اسپیئر ٹرمینلز
آرک ٹیسٹ دستاویزات	فراہم کردہ یا نقلی نہیں ہے۔	تیسری پارٹی کی IAC رپورٹ شامل ہے۔
لیڈ ٹائم (20 پینل)	10-12 ہفتے	6-8 ہفتے (5 ہفتوں تک دستیاب)
فروخت کے بعد جواب	72 گھنٹے عام	24 گھنٹے ریموٹ تشخیص، 48 گھنٹے حصوں کی ترسیل

گاہک ہمیں بار بار کیوں منتخب کرتے ہیں:

ہم موصلیت کی کلیئرنس، بس بار میٹریل، یا انٹر لاکنگ مضبوطی پر کونے نہیں کاٹتے ہیں۔ ہماری فیکٹری سے نکلنے والا ہر KYN سوئچ گیئر مکمل 95kV برداشت کرنے والے ٹیسٹ سے گزرتا ہے - کم وولٹیج "روٹین" ٹیسٹ سے نہیں۔ ہم پینل کے لیے مخصوص وائرنگ ڈایاگرام بھی CAD اور PDF میں فراہم کرتے ہیں، عام ٹیمپلیٹس میں نہیں۔

پیکجنگ، ڈیلیوری اور بعد از فروخت سروس

پیکجنگ

ہر 35kV KYN سب اسٹیشن بکتر بند واپس لینے کے قابل قسم کے سوئچ گیئر پینل کو VCI اینٹی رسٹ پیپر + پلاسٹک فلم میں لپیٹا جاتا ہے۔

1. پھر تمام کونوں اور کناروں پر فوم پیڈنگ کے ساتھ فیومیگیشن سے تصدیق شدہ پلائیووڈ کریٹ میں بند

2. بریکر ٹرالی واپس لے جانے والی پوزیشن میں بھیجی جاتی ہے، ٹرانسپورٹ بریکٹ کے ساتھ بند

3. بس بار کو الگ کیا جاتا ہے، انفرادی طور پر لپیٹا جاتا ہے، فیز اور پینل نمبر کے مطابق لیبل لگایا جاتا ہے۔

4. ثانوی پلگ، ریکنگ ہینڈلز، ارتھنگ کیز، اور اسپیئر فیوز LV کمپارٹمنٹ کے اندر موسم سے بچنے والے آلات کے خانے میں پیک کیے گئے ہیں۔

5. نمی کے لحاظ سے حساس ترسیل کے لیے سلیکا جیل ڈیسیکینٹ بیگ شامل کیے گئے (سمندری مال بردار)

شپنگ

1. سمندری مال برداری: 40 فٹ HC کنٹینر میں 6-8 پینل ہوتے ہیں (طول و عرض پر منحصر ہے)

2. لینڈ فریٹ: فلیٹ بیڈ ٹرک جس میں اینٹی وائبریشن ایئر بیگز اور سٹراپنگ ہے۔

3. انکوٹرمز: EXW (فیکٹری)، ایف او بی ننگبو

4. دستاویزات شپمنٹ کے ساتھ شامل ہیں۔

5. عمومی ترتیب ڈرائنگ (بطور تعمیر)

6. پینل نمبرنگ کے ساتھ سنگل لائن ڈایاگرام

7. وائرنگ اسکیمیٹک (A3 سائز، پرتدار)

8. مواد کا بل (بریکرز، سی ٹی، وی ٹی، ریلے)

9. معمول کی جانچ کی رپورٹ (QA کے ذریعے دستخط شدہ)

10. ہدایت نامہ (انگریزی یا مقامی زبان)

11. انٹر لاکنگ میٹرکس اور کلیدی شیڈول (اگر کلیدی انٹرلاک استعمال کیا جاتا ہے)

فروخت کے بعد سروس کا عزم

1. وارنٹی کی مدت: شپمنٹ کی تاریخ سے 12 ماہ (بمعاوضہ سروس کنٹریکٹ کے ساتھ 24 یا 36 ماہ تک قابل توسیع)

2. تکنیکی مدد: تاحیات مفت ریموٹ مشاورت۔ ہمارے انجینئر ڈیلیوری سے پہلے آپ کے سنگل لائن ڈایاگرام اور ریلے کی ترتیبات کا جائزہ لیتے ہیں۔

3. فیلڈ سروس: تنصیب کی نگرانی، کمیشن کی مدد، غلطی کی تشخیص۔ وارنٹی مدت کے دوران مفت (سفر اور رہائش کی قیمت وصول کی جاتی ہے)۔ وارنٹی کے بعد، روزانہ کی شرح + حصوں پر چارج کیا جاتا ہے.

4. اسپیئر پارٹس کی سپلائی: بریکر ٹرالیاں، پرائمری کانٹیکٹس، سیکنڈری پلگ، ریکنگ ہینڈلز، گراؤنڈ سوئچز، ٹمپریچر کنٹرولرز، اور انٹر لاکنگ پرزے اسٹاک میں رکھے گئے ہیں۔ اہم اسپیئرز کے لیے DHL/FedEx کے ذریعے اگلے دن کی ترسیل۔
