XL-21 فکسڈ پاور ڈسٹری بیوشن باکس سوئچ گیئر

XL-21 فکسڈ پاور ڈسٹری بیوشن باکس سوئچ گیئر دیوار پر لگا ہوا یا فرش پر کھڑا کم وولٹیج پاور ڈسٹری بیوشن کیبنٹ ہے، جسے عام طور پر 630A تک درجہ دیا جاتا ہے۔ اس میں ایک فکسڈ قسم کے اندرونی بڑھتے ہوئے ڈھانچے کی خصوصیات ہیں - یعنی تمام سرکٹ بریکرز، رابطہ کار، میٹرز، اور ٹرمینلز واپس لینے کے قابل ہونے کے بجائے مستقل طور پر اندرونی ریلوں یا بڑھتے ہوئے پلیٹوں پر نصب ہیں۔

یہ پروڈکٹ کیا کرتا ہے؟

● ایک اہم آنے والے ذریعہ سے متعدد آؤٹ گوئنگ برانچ سرکٹس میں برقی طاقت حاصل اور تقسیم کرتا ہے

● مولڈ کیس سرکٹ بریکرز (MCCBs) یا چھوٹے سرکٹ بریکرز (MCBs) کا استعمال کرتے ہوئے ڈاؤن اسٹریم آلات کے لیے اوور کرنٹ اور شارٹ سرکٹ تحفظ فراہم کرتا ہے۔

● دروازے پر نصب پش بٹن یا سلیکٹر سوئچز کے ذریعے موٹرز، لائٹنگ سرکٹس اور دیگر بوجھ کے مقامی کنٹرول کو قابل بناتا ہے۔

● گھروں کی پیمائش اور نگرانی کے آلات جیسے ایمیٹرز، وولٹ میٹر، اور ڈیجیٹل پاور میٹر

● اہم آنے والے سوئچ یا سرکٹ بریکر کا استعمال کرتے ہوئے محفوظ دیکھ بھال کے لیے سرکٹس کو الگ کرتا ہے۔

تکنیکی پیرامیٹرز

معیارات اور سرٹیفیکیشنز

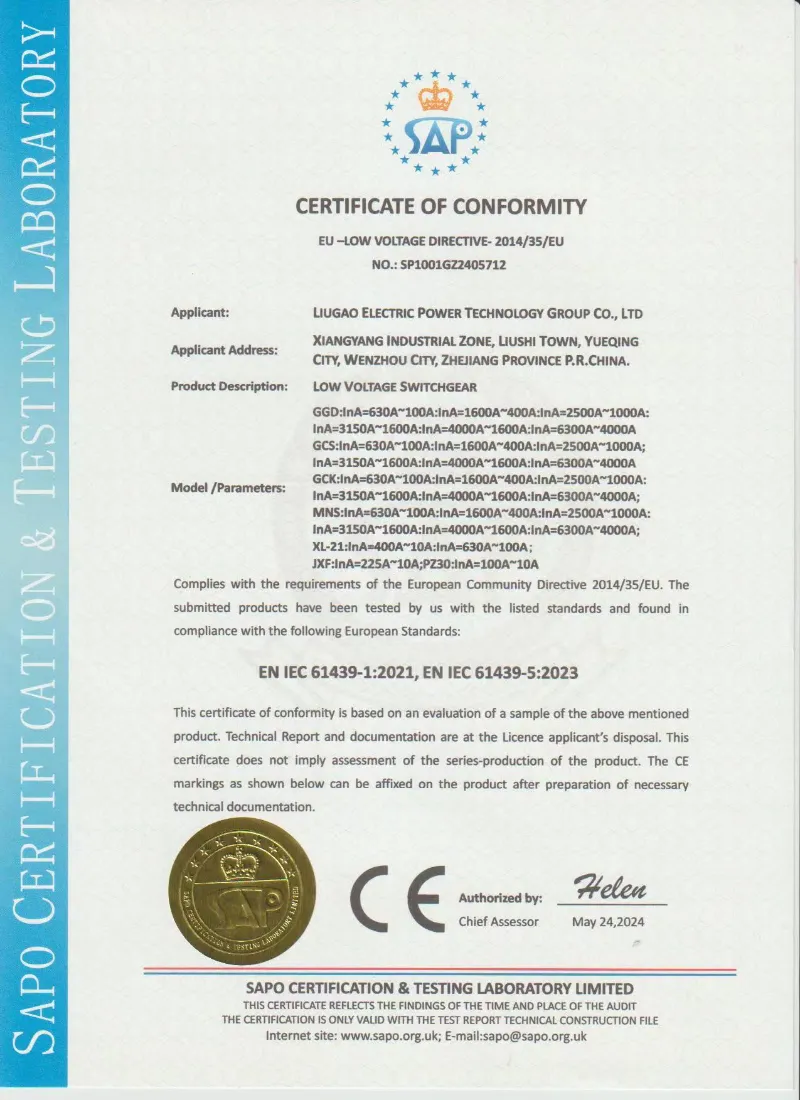

XL-21 فکسڈ پاور ڈسٹری بیوشن باکس سوئچ گیئر کو IEC 61439, GB/T 7251 اور پروجیکٹ کی مخصوص تکنیکی ضروریات کے مطابق بنایا جا سکتا ہے۔ Lugao پاور شپمنٹ سے پہلے فیکٹری کے معمول کے ٹیسٹوں کی حمایت کرتا ہے، بشمول موصلیت مزاحمت ٹیسٹ، پاور فریکوئنسی وولٹیج ٹیسٹ، وائرنگ کا معائنہ، مکینیکل آپریشن ٹیسٹ اور بصری معائنہ۔

• IEC 61439 کم وولٹیج سوئچ گیئر اور کنٹرول گیئر اسمبلیاں
• آئی ایس او فیکٹری کوالٹی مینجمنٹ سسٹم
• ترسیل سے پہلے معمول کی جانچ کی رپورٹ دستیاب ہے۔
• درخواست پر تیسری پارٹی کے معائنہ کی حمایت کی گئی۔
• OEM اور پروجیکٹ مخصوص حسب ضرورت دستیاب ہے۔

بڑی واپسی کے برعکسسوئچ گیئر, XL-21 ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جہاں سرکٹ میں تبدیلیاں کبھی کبھار ہوتی ہیں اور سادگی کو ماڈیولر لچک سے زیادہ اہمیت دی جاتی ہے۔ اس کا فکسڈ ڈیزائن کم ابتدائی لاگت، چھوٹے فٹ پرنٹ اور آسان تنصیب پیش کرتا ہے۔ خلاصہ یہ ہے کہ XL-21 ڈسٹری بیوشن کیبنٹ چھوٹے سے درمیانے درجے کی بجلی کی تقسیم کا کام کا ہارس ہے — قابل اعتماد، غیر پیچیدہ اور اقتصادی۔

مصنوعات کے فوائد

XL-21 فکسڈ پاور ڈسٹری بیوشن باکس سوئچ گیئر کئی زبردست فوائد پیش کرتا ہے جو اسے فکسڈ ڈسٹری بیوشن ایپلی کیشنز کے لیے ترجیحی انتخاب بناتے ہیں۔

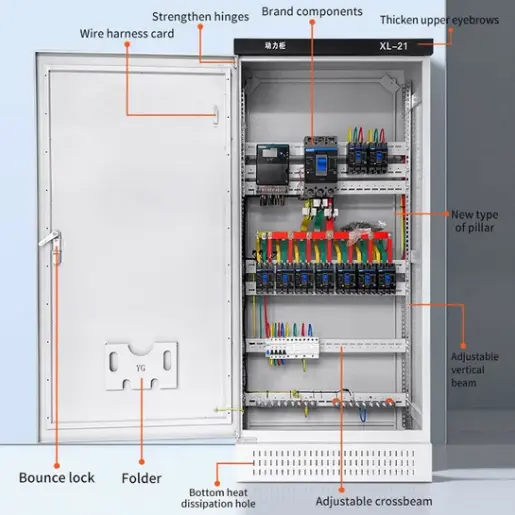

مصنوعات کی خصوصیات

کم وولٹیج پاور ڈسٹری بیوشن پینل میں درج ذیل مخصوص خصوصیات شامل ہیں جو اسے مقابلہ کرنے والے مقررہ ڈسٹری بیوشن خانوں سے ممتاز کرتی ہیں۔

دوہری کوٹنگ کے ساتھ ویلڈڈ فریم: مرکزی فریم 1.5 ملی میٹر سے 2.0 ملی میٹر تک کولڈ رولڈ اسٹیل کے ساتھ تمام جوڑوں پر مسلسل CO₂ شیلڈ آرک ویلڈنگ کے ساتھ بنایا گیا ہے۔ ویلڈنگ کے بعد، RAL 7035 میں پورے انکلوژر کو ڈیگریزنگ، فاسفیٹنگ، اور الیکٹرو سٹیٹک پاؤڈر کوٹنگ (کم از کم 70μm) سے گزرنا پڑتا ہے۔ یہ دوہری پرت پروٹیکشن سنکنرن ماحول میں riveted یا بولٹ سے جمع شدہ خانوں سے نمایاں طور پر بہتر کارکردگی کا مظاہرہ کرتی ہے۔

130° کھلنے کے ساتھ قلابے والا دروازہ: سامنے کا دروازہ ہیوی ڈیوٹی سٹینلیس سٹیل کے قلابے سے لیس ہے جو 130° کھلنے کی اجازت دیتا ہے، نیز ایک DIN معیاری ہینڈل کے ساتھ تین نکاتی لاکنگ میکانزم (اوپر، درمیانی، نیچے)۔ دروازہ کھولے بغیر میٹر ریڈنگ کے لیے ایک شفاف آلے کی کھڑکی فراہم کی گئی ہے۔

ہٹنے کے قابل سائیڈ اور رئیر پینل: دونوں سائیڈ پینلز اور ریئر پینل ایک معیاری ہیکس کلید کا استعمال کرتے ہوئے ہٹنے کے قابل ہیں۔ یہ تنصیب یا دیکھ بھال کے دوران اندرونی اجزاء تک 360° رسائی کی اجازت دیتا ہے — ایک خصوصیت جو کم لاگت والے ڈسٹری بیوشن خانوں میں شاذ و نادر ہی پائی جاتی ہے۔

یونیورسل ماؤنٹنگ ریلز: اندرونی طور پر، کیبنٹ دونوں سوراخ شدہ ماؤنٹنگ پلیٹوں (اسکرو ماونٹڈ ڈیوائسز کے لیے) اور ٹاپ ٹوپی DIN ریلز (اسنیپ آن ڈیوائسز کے لیے) سے لیس ہے۔ یہ دوہری نظام ڈیزائن MCCB، MCB، contactor، یا ٹرمینل بلاک کے کسی بھی برانڈ کو ایڈجسٹ کرتا ہے۔

انٹیگریٹڈ نیوٹرل اور ارتھ بس بارز: فیکٹری میں نصب کاپر نیوٹرل بار (مکمل صلاحیت) اور ارتھ بار (آدھی گنجائش) انکلوژر کی پوری اونچائی کو چلاتے ہیں، ہر 50 ملی میٹر پر پری ڈرل کنکشن پوائنٹس کے ساتھ۔ سائٹ پر علیحدہ بس بار شامل کرنے کی ضرورت نہیں ہے۔

کیبل مینجمنٹ سسٹم: بائیں اور دائیں دونوں طرف عمودی کیبل گرتیں، ہر ایک کو ہٹانے کے قابل کور کے ساتھ۔ اوپر، نیچے اور دونوں طرف کی دیواروں پر کیبل انٹری/ایگزٹ ناک آؤٹ فراہم کیے گئے ہیں۔ ایک الگ کنٹرول وائرنگ ڈکٹ کم وولٹیج کی وائرنگ کو پاور کیبلز سے الگ کرتی ہے۔

دروازے کے انٹر لاک کے ساتھ آنے والا الگ تھلگ سوئچ: مرکزی آنے والے سوئچ کا ہینڈل میکانکی طور پر سامنے والے دروازے کے ساتھ جڑا ہوا ہے — دروازہ اس وقت تک نہیں کھولا جا سکتا جب تک کہ مین سوئچ آف پوزیشن میں نہ ہو۔ یہ حفاظتی خصوصیت زندہ حصوں کے ساتھ حادثاتی رابطے کو روکتی ہے۔

سلک اسکرینڈ سرکٹ لیبلنگ: ہر سرکٹ پوزیشن کو لباس مزاحم سلک اسکرین پرنٹنگ کا استعمال کرتے ہوئے اندرونی چڑھنے والی پلیٹ پر واضح طور پر لیبل لگا ہوا ہے۔ لیبلز چپکنے والے اسٹیکرز کی طرح دھندلا یا چھلکے نہیں ہوتے۔

پروڈکٹ کی درخواست

XL-21 فکسڈ پاور ڈسٹری بیوشن باکس سوئچ گیئر بڑے پیمانے پر درج ذیل شعبوں میں استعمال ہوتا ہے۔

● صنعتی پلانٹس – مشینوں کی دکانیں، اسمبلی لائنیں، مواد کو سنبھالنے کا سامان، ویلڈنگ اسٹیشن (عام طور پر 100A–630A فیڈر)

● تجارتی عمارتیں – شاپنگ مالز، دفتر کے فرش، ریٹیل اسٹورز، ریستوراں (روشنی اور بجلی کی عام تقسیم)

● رہائشی احاطے – اپارٹمنٹ کی عمارت کے فرش کی تقسیم، کمیونٹی سہولیات، پارکنگ لاٹ کی روشنی

● انفراسٹرکچر – ٹنل لائٹنگ، ٹول اسٹیشن پاور، اسٹریٹ لائٹنگ کنٹرول کیبنٹ

● HVAC سسٹمز - چلر پلانٹس، ایئر ہینڈلنگ یونٹس، پمپ رومز کے لیے بنیادی تقسیم

● عارضی سائٹ پاور – تعمیراتی ٹریلرز، ایونٹ پاور ڈسٹری بیوشن، فلم پروڈکشن سیٹ

ان تمام منظرناموں میں، برقی تقسیم کی کابینہ لاگت، بھروسے، اور دیکھ بھال میں آسانی کا توازن فراہم کرتی ہے جس سے زیادہ پیچیدہ سوئچ گیئر مماثل نہیں ہو سکتے۔

اکثر پوچھے گئے سوالات

XL-21 سوئچ گیئر کی ریٹیڈ موجودہ رینج کیا ہے؟

XL-21 فکسڈ پاور ڈسٹری بیوشن باکس کو عام طور پر پروجیکٹ لوڈ اور سرکٹ ڈیزائن کے مطابق 100A سے 630A تک کنفیگر کیا جا سکتا ہے۔

کیا Lugao اندرونی اجزاء کی ترتیب کو اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں ہم آپ کے سنگل لائن ڈایاگرام کے مطابق MCCBs، MCBs، contactors، میٹرز، ٹرمینلز، بس بارز اور کیبل انٹری پوزیشنز کی ترتیب کو اپنی مرضی کے مطابق بنا سکتے ہیں۔

مجھے کوٹیشن کے لیے کیا معلومات فراہم کرنی چاہیے؟

براہ کرم ریٹیڈ وولٹیج، ریٹیڈ کرنٹ، آنے والے اور جانے والے سرکٹس کی تعداد، بریکر کی وضاحتیں، تحفظ کا درجہ، تنصیب کی قسم، مقدار اور منزل کی بندرگاہ فراہم کریں۔

کیا آپ پیداوار سے پہلے وائرنگ ڈایاگرام فراہم کر سکتے ہیں؟

جی ہاں Lugao کسٹمر کی منظوری کے لیے پروڈکشن سے پہلے لے آؤٹ ڈرائنگ، وائرنگ ڈایاگرام اور تکنیکی تصدیقی دستاویزات فراہم کر سکتا ہے۔

کیا XL-21 کیبنٹ بیرونی استعمال کے لیے موزوں ہے؟

معیاری XL-21 الماریاں بنیادی طور پر گھر کے اندر استعمال ہوتی ہیں۔ بیرونی ایپلی کیشنز کے لیے، ہم اعلی IP تحفظ، رین پروف ڈھانچہ اور اینٹی سنکنرن کوٹنگ کو اپنی مرضی کے مطابق بنا سکتے ہیں۔

پیکجنگ، شپنگ، فروخت کے بعد اور اکثر پوچھے گئے سوالات

پیکیجنگ اور شپنگ

انفرادی پیکیجنگ:ہر کابینہ کو VCI اینٹی رسٹ پیپر میں لپیٹا جاتا ہے، پھر ببل ریپ، پھر اسٹریچ فلم، اور آخر میں اسٹیل ایج پروٹیکٹرز کے ساتھ 10mm پلائیووڈ کریٹ میں رکھا جاتا ہے۔

شپنگ شرائط:FOB ننگبو، CIF بڑی بندرگاہیں، یا Ex-works۔

لیڈ ٹائم:معیاری ترتیب کے لیے 15 کام کے دن (10 یونٹس تک)۔

فروخت کے بعد سروس - 1 سال کی وارنٹی

●وارنٹی مدت:کمیشن سے 12 ماہ یا شپمنٹ سے 18 ماہ، جو بھی پہلے آئے۔

●کوریج:مینوفیکچرنگ کے نقائص بشمول فریم ویلڈ کریکنگ، کوٹنگ کی ناکامی (غیر کھرچنے والی)، ناقص ڈور انٹر لاک، اور وائرنگ کی غلطیاں۔

● اخراج:نامناسب تنصیب سے نقصان، ریٹیڈ کرنٹ سے زیادہ اوور لوڈنگ، جسمانی اثرات، کیمیکلز سے سنکنرن متعین نہیں، یا زبردستی میجر۔
