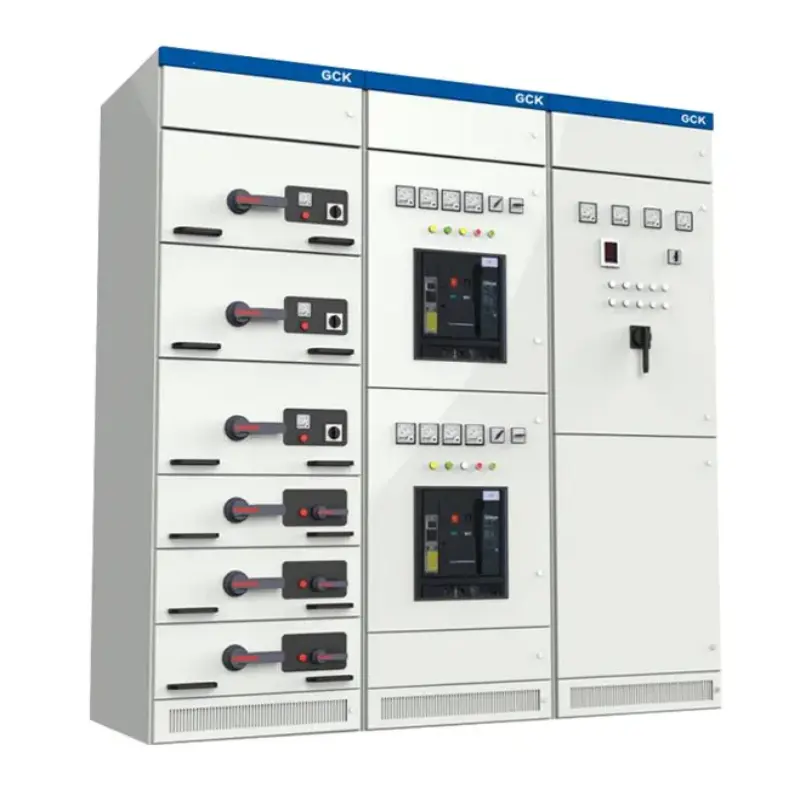

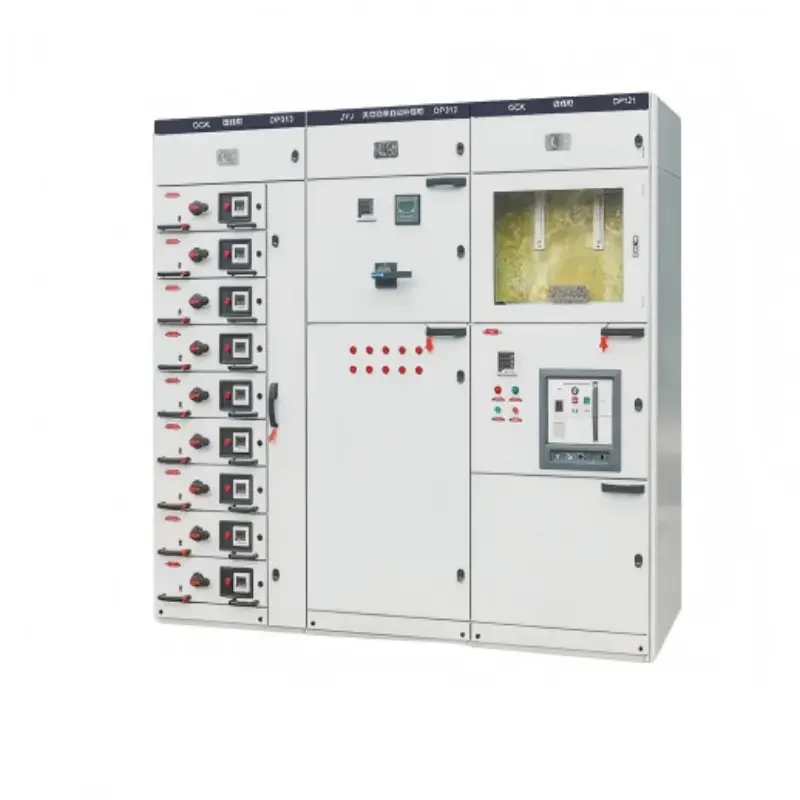

جی سی کے سی پروفائل اسمبلی اکنامیکل سوئچ کیبنٹ

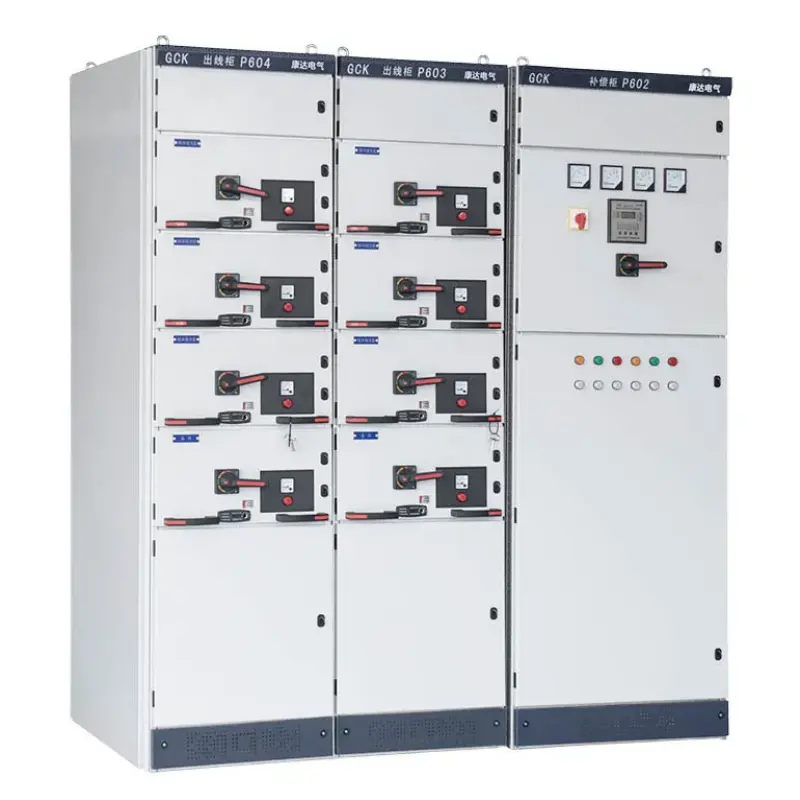

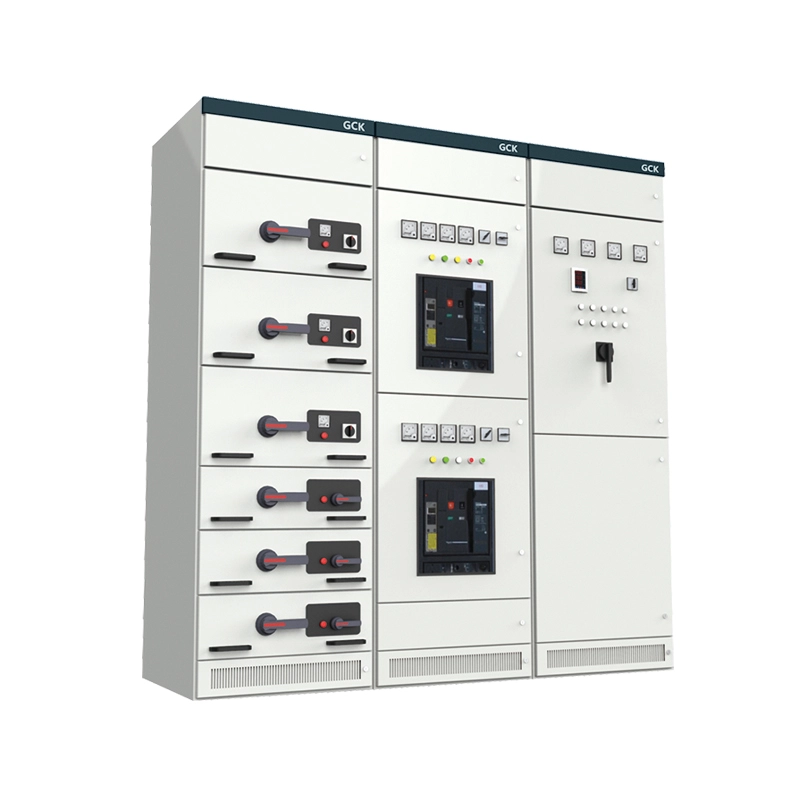

جی سی کے سی پروفائل اسمبلی اکنامیکل سوئچ کیبنٹ ایک ہے۔کم وولٹیج (690V تک) بند سوئچ گیئربولڈ سی پروفائل سٹیل فریم کا استعمال کرتے ہوئے. سی پروفائلز کولڈ رولڈ، پری پنچڈ جستی سٹیل چینلز ہیں جن میں 25 ملی میٹر ماڈیولر ہول گرڈ ہے، جو ویلڈنگ یا خصوصی ٹولز کے بغیر اسمبلی کو فعال کرتے ہیں۔

یہ پروڈکٹ کیا کرتا ہے؟

● پاور ڈسٹری بیوشن - اہم آنے والے ماخذ سے فیڈرز، موٹرز، لائٹنگ پینلز اور دیگر بوجھوں کو محفوظ طریقے سے بجلی فراہم کرتا ہے۔

● دراز کی فعالیت - گھر واپس لینے کے قابل دراز (سرکٹ بریکر، کانٹیکٹرز، سافٹ اسٹارٹرز) جنہیں مین بس بار کے لائیو رہنے کے دوران تبدیل کیا جا سکتا ہے، جس سے ڈاؤن ٹائم کم ہوتا ہے۔

● آن سائٹ ری کنفیگریشن – اینڈ پلیٹوں کو کھول کر، نئے کیوبیکلز پر بولٹنگ، اور سادہ کٹس کے ساتھ بس بار کو بڑھا کر آسانی سے حصوں کو شامل یا منتقل کریں۔

● تحفظ اور تنہائی – مکینیکل انٹرلاک، شٹر، اور ترتیب کے قابل علیحدگی کی شکل فراہم کرتا ہے (فارم 2b، 3b، یا 4b)۔

حسب ضرورت کے اختیارات

جوہر میں، یہ کابینہ جدید ڈرا آؤٹ پیش کرتی ہے۔سوئچ گیئرفعالیت — محفوظ دیکھ بھال، اعلی کثافت، اور ماڈیولریٹی — داخلے کی سطح کی قیمت پر۔ یہ چھوٹے سے درمیانے درجے کے صنعتی پلانٹس، تجارتی عمارتوں، بنیادی ڈھانچے کے منصوبوں، اور بجٹ کے لحاظ سے ریٹروفٹس کے لیے مثالی ہے جہاں معیار پر سمجھوتہ نہیں کیا جا سکتا۔

مصنوعات کے پیرامیٹرز (تفصیلات)

ذیل میں جی سی کے سی پروفائل اسمبلی اکنامیکل سوئچ کیبنٹ کے لیے اہم تکنیکی وضاحتیں ہیں۔ قدریں معیاری کنفیگریشنز پر مبنی ہیں اور مخصوص پروجیکٹ کی ضروریات کے لیے اپنی مرضی کے مطابق کی جا سکتی ہیں۔

مصنوعات کی خصوصیات اور درخواستیں (سوال و جواب کی شکل)

GCK C- پروفائل اسمبلی اکنامیکل سوئچ کیبنٹ اپنی معیشت، لچک اور ثابت شدہ کارکردگی کے منفرد امتزاج کی وجہ سے نمایاں ہے۔ ذیل میں ہم سب سے عام سوالات کا جواب دیتے ہیں جو صارفین اس کی خصوصیات اور موزوں ایپلیکیشنز کے بارے میں پوچھتے ہیں۔

Q1: کیا چیز سی پروفائل ڈیزائن کو ویلڈڈ سوئچ گیئر سے زیادہ اقتصادی بناتی ہے؟

A: تین وجوہات: (1) بولٹ ٹوگیدر فریم مہنگے ویلڈنگ فکسچر کو ختم کرتا ہے۔ (2) پری پنچڈ 25 ملی میٹر گرڈ کسٹم ڈرلنگ کو ہٹاتا ہے۔ (3) خراب پروفائلز کو انفرادی طور پر تبدیل کیا جا سکتا ہے، پورے فریم کو نہیں۔ جب آپ GCK C- پروفائل اسمبلی اکنامیکل سوئچ کیبنٹ خریدتے ہیں، تو آپ قدر کی ادائیگی کرتے ہیں، زیادہ انجینئرنگ کی نہیں۔

Q2: کیا بولڈ ڈھانچہ صنعتی ماحول کے لیے کافی مضبوط ہے؟

A: ہاں۔ مناسب طریقے سے ٹارک (M8:18Nm، M10:35Nm)، یہ IEC 61439-2 سے ملتا ہے اور مستقل اخترتی کے بغیر 50kA شارٹ سرکٹ قوتوں کا مقابلہ کرتا ہے۔ انتہائی کمپن کے لیے (مثلاً، سٹیمپنگ پریس یا جہاز)، ہم اپنے ویلڈیڈ کی تجویز کرتے ہیںایم این ایس سیریز. 95% صنعتی/تجارتی سائٹس کے لیے، GCK C- پروفائل کافی سے زیادہ ہے۔

Q3: جستی ختم پاؤڈر کوٹنگ سے کیسے موازنہ کرتا ہے؟

A: پنچنگ کے بعد ہاٹ ڈِپ گیلوانائزنگ تمام سطحوں کو ڈھانپتی ہے — کٹے ہوئے کنارے اور سوراخ شامل ہیں — ایک یکساں ≥65μm زنک کی تہہ کے ساتھ۔ جب نمی اس کے پیچھے چھپ جائے گی تو یہ چپ یا خراب نہیں ہوگی، مرطوب ماحول میں پاؤڈر کوٹنگ سے بہتر کارکردگی کا مظاہرہ کرے گا (جیسے، پانی کی صفائی، ٹیکسٹائل ملز)۔ اگر رنگ درکار ہو تو جستی پرت پر پاؤڈر کی کوٹنگ لگائی جا سکتی ہے۔

Q4: سب سے عام درخواست کے منظرنامے کیا ہیں؟

A: ہزاروں عالمی تنصیبات کی بنیاد پر، GCK C- پروفائل اسمبلی اکنامیکل سوئچ کیبنٹ کو اکثر اس میں تعینات کیا جاتا ہے:

چھوٹے اور درمیانے درجے کے صنعتی پلانٹس: فوڈ پروسیسنگ، پلاسٹک مولڈنگ، میٹل فیبریکیشن اور ٹیکسٹائل ملز

تجارتی عمارتیں: شاپنگ سینٹرز، ہوٹل اور دفتری عمارتیں۔

پانی اور گندے پانی کا علاج: پمپ اسٹیشن، آبپاشی اور صاف کرنے کے نظام

ریٹروفٹ پروجیکٹس: پرانے فکسڈ سوئچ بورڈ کو جدید ڈرا آؤٹ سوئچ گیئر سے تبدیل کرنا

عارضی بجلی کی تنصیبات: تعمیراتی مقامات، کان کنی کے کیمپ اور ایونٹ پاور سسٹم

پیداوار کی تفصیلات اور مسابقتی فوائد

پیداوار کی تفصیلات - ہم GCK C- پروفائل اسمبلی اکنامیکل سوئچ کیبنٹ کیسے بناتے ہیں

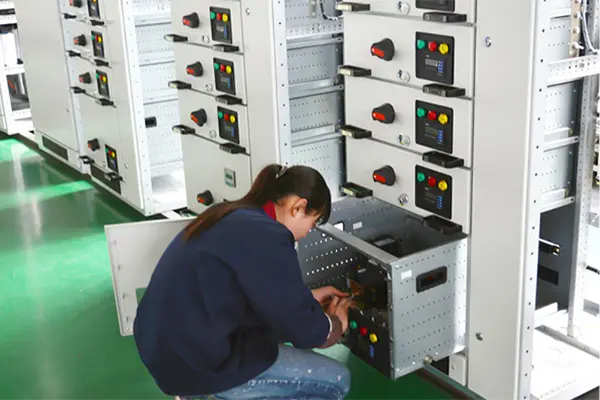

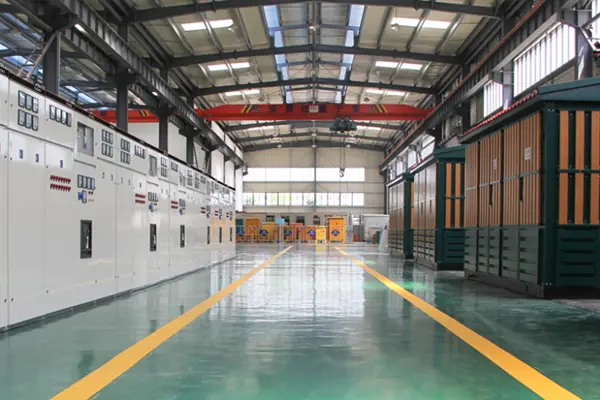

Lugao Power Co., Ltd. میں، ہم ہر GCK C- پروفائل اسمبلی اکنامیکل سوئچ کیبنٹ کو مستقل مزاجی، استحکام اور آسانی کے ساتھ تیار کرتے ہیں۔

1. سی پروفائل مینوفیکچرنگ:جاپانی معیاری Q235B 2.0mm سٹیل کوائل → CNC پنچ 25mm گرڈ → کولڈ فارم C-شکل (±0.3mm درستگی) → لمبائی میں کٹ → ہاٹ ڈِپ جستی (≥65μm، ASTM A123)۔

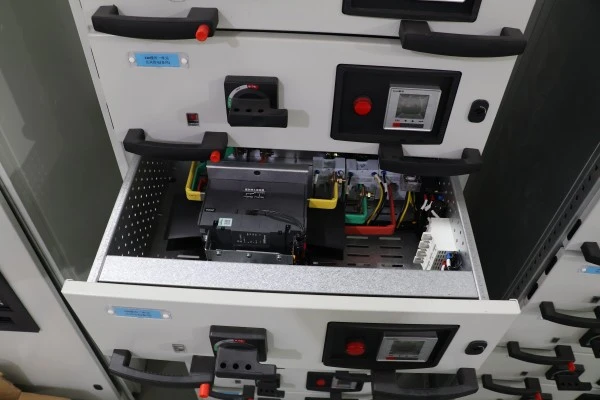

2. دراز جھولا:پوزیشننگ ڈمپل اور نایلان رولرس کے ساتھ 2.5 ملی میٹر جستی سٹیل۔ اڈاپٹر پلیٹ کے ذریعے 8E/2 سے 24E دراز کو قبول کرتا ہے۔ پیڈلاک کنڈی کے ساتھ تھری پوزیشن مکینیکل انٹرلاک (منسلک/ٹیسٹ/ الگ تھلگ)۔

3. دراز یونٹ:1.5 ملی میٹر اسٹیل فرنٹ پینل، RAL 7035 پاؤڈر کوٹنگ، لیزر کندہ شدہ لیبل۔ O/I اشارے کے ساتھ ہینڈل کریں۔ بنیادی رابطے: چاندی سے چڑھا ہوا تانبا (≥10μm)، بہار سے بھری ہوئی ٹیولپ ڈیزائن۔ ثانوی وائرنگ: 2.5mm² PVC تانبے کی تار نمبر والے فیرولز کے ساتھ۔ تسلسل، موصلیت، اور مکینیکل آپریشن کے لیے فیکٹری کا تجربہ کیا گیا۔

4. بس بار سسٹم:ETP کاپر (98% IACS)، سلور چڑھایا ہوا جوڑ 35–40Nm تک ٹارک۔ بس بار نے ہر 500 ملی میٹر (عام 800 ملی میٹر سے زیادہ سخت) کو سپورٹ کیا۔ عمودی بس بار بولڈ تانبے کے لنکس کے ذریعے جڑتے ہیں۔

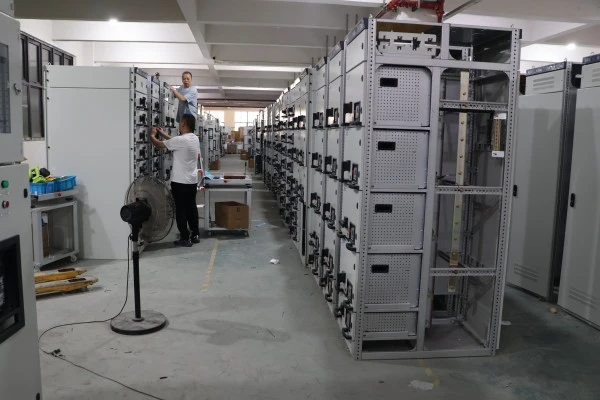

5. اسمبلی اور جانچ:ٹارک کنٹرول شدہ اسمبلی۔ ہر یونٹ کا تجربہ کیا گیا: ڈائی الیکٹرک (2.5kV/1min)، تسلسل، مکینیکل انٹر لاک، اور درجہ حرارت میں 1.1x ریٹیڈ کرنٹ میں اضافہ۔ فیکٹری ٹیسٹ کی رپورٹ شامل ہے۔

فروخت کے بعد سروس - ایک سال کی وارنٹی

وارنٹی مدت:کمیشن کی تاریخ سے 12 ماہ، لیکن شپمنٹ کی تاریخ سے 18 ماہ سے زیادہ نہیں۔

کیا احاطہ کرتا ہے: تمام مینوفیکچرنگ نقائص بشمول:

● درجہ بندی شدہ مکینیکل بوجھ کے تحت سی پروفائل کی خرابی۔

● دراز انٹر لاک کی خرابی (غلط اندراج یا واپسی کو روکنے میں ناکامی)

● بنیادی رابطہ لباس وارنٹی مدت کے اندر 0.5mm سے زیادہ ہے۔

● ثانوی وائرنگ کی خرابیاں یا فیکٹری اسمبلی کی وجہ سے ڈھیلے ختم ہونا

● جستی کوٹنگ کا چھلکا (بشرطیکہ کوئی بیرونی رگڑ موجود نہ ہو)

کیا احاطہ نہیں کیا گیا ہے: نامناسب تنصیب، غیر مجاز ترمیم، نیم پلیٹ کی درجہ بندی سے باہر آپریشن، جسمانی اثر، ترتیب پر متعین کیمیائی نمائش سے سنکنرن، یا زبردستی میجر (بجلی، سیلاب، آگ، وغیرہ) کے نتیجے میں ہونے والا نقصان۔

جوابی عزم:

● دور دراز تکنیکی مدد:ای میل، واٹس ایپ، یا ویڈیو کال کے ذریعے 8 کاروباری گھنٹوں کے اندر۔

● اسپیئر پارٹس کی ترسیل:وارنٹی دعووں کے لیے 48 گھنٹوں کے اندر اندر (معیاری کورئیر)۔

ہر کھیپ کے ساتھ فراہم کردہ دستاویزات:

1. فیکٹری ٹیسٹ رپورٹ (ڈائی الیکٹرک، تسلسل، درجہ حرارت میں اضافہ)

2. اسمبلی ڈرائنگ اور سنگل لائن ڈایاگرام

3. دراز کا شیڈول ہر دراز کی درجہ بندی اور فنکشن کو درج کرتا ہے۔

4. سائٹ پر دوبارہ جوڑنے کے لیے ٹارک کی تفصیلات کی شیٹ (KD آرڈرز)

5. آپریشن اور دیکھ بھال کا دستی
