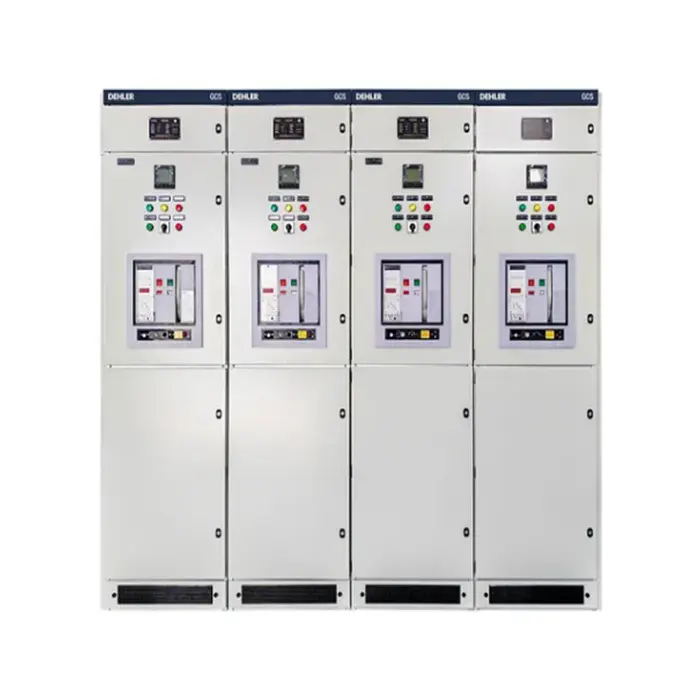

GCS ڈرا آؤٹ ٹائپ لو وولٹیج پینل سوئچ گیئر

جی سی ایس ڈرا آؤٹ ٹائپ لو وولٹیج پینل سوئچ گیئر ایک جدید منسلک سوئچ گیئر اسمبلی ہے جو پاور ریسیپشن، ڈسٹری بیوشن، اور تین فیز اے سی انڈسٹریل سسٹمز میں 400V تک ریٹیڈ وولٹیجز پر کام کرنے والے ذہین موٹر کنٹرول کے لیے احتیاط سے تیار کیا گیا ہے 4000A تک۔ جدید کم وولٹیج پاور ڈسٹری بیوشن سینٹرز کی بنیادی ریڑھ کی ہڈی کے طور پر، یہ GCS ڈرا آؤٹ ٹائپ لو وولٹیج پینل سوئچ گیئر بنیادی اور ثانوی اجزاء کے ایک جامع سوٹ کو ضم کرتا ہے—بشمول ایئر سرکٹ بریکرز (ACBs)، مولڈ کیس سرکٹ بریکرز (MCCBs)، کانٹیکٹرز، تھرمل اوورلوڈ کنٹرول پروگرام (سی پی ایل) اور کنٹرول کرنے کے قابل پروگرام۔ ملٹی فنکشن ڈیجیٹل میٹر - معیاری، مکمل طور پر قابل تبادلہ ماڈیولر دراز یونٹوں میں۔

پروڈکٹ پیرامیٹر (تفصیلات)

ذیل میں معیاری GCS ڈرا آؤٹ ٹائپ لو وولٹیج پینل سوئچ گیئر کے لیے تکنیکی تفصیلات کا جدول ہے۔

ریٹیڈ فریکوئنسی 50Hz/60Hz قابل اطلاق معیارات IEC 61439-1/2، GB/T 7251 انسٹالیشن انڈور، فرش پر کھڑے دراز کی پوزیشن منسلک، ٹیسٹ، منقطع اور واپس لینے کی پوزیشنز کیبل انٹری اوپر یا نیچے کیبل انٹری بس بار کے مطابق ٹیبلٹیمپر پراجیکٹ کی کنفیگریشن میٹریل کے مطابق -5°C سے +40°C، یا پراجیکٹ کے لیے مخصوص حالات اونچائی ≤2000m معیاری، ڈیزائن کی تصدیق کے ذریعے دستیاب اعلی اونچائی۔

مصنوعات کی خصوصیت اور درخواست

Q1: اس GCS ڈرا آؤٹ قسم کے لو وولٹیج پینل سوئچ گیئر کی اسٹینڈ آؤٹ فنکشنل خصوصیات کیا ہیں؟

A: GCS ڈرا آؤٹ کی قسم لو وولٹیج پینل سوئچ گیئر اس کی اعلی تبادلہ صلاحیت اور حفاظت کی خصوصیت ہے۔ ایک ہی درجہ بندی کے فنکشنل دراز مکمل طور پر قابل تبادلہ ہوتے ہیں، ہنگامی تبدیلی کے دوران وائرنگ کی خرابیوں کو ختم کرتے ہیں۔ اس میں ایک قطعی مکینیکل انٹر لاک میکانزم بھی ہے جو "آف-پوزیشن-ٹیسٹ-آن" کی ترتیب کو سختی سے نافذ کرتا ہے، آپریٹرز کو بوجھ کے نیچے سرکٹس کو منسلک یا منقطع کرنے سے روکتا ہے۔ مزید برآں، جدید وینٹیلیشن ڈیزائن ہائی کرنٹ سرکٹس کے لیے موثر گرمی کی کھپت کو یقینی بناتا ہے۔

Q2: اس سوئچ گیئر کے لیے کون سے منظرنامے بہترین ہیں؟

A: یہ GCS ڈرا آؤٹ ٹائپ لو وولٹیج پینل سوئچ گیئر مثالی طور پر ان شعبوں کے لیے موزوں ہے جو بلاتعطل بجلی اور تیزی سے فالٹ ریکوری کا مطالبہ کرتے ہیں۔ عام ایپلی کیشنز میں پیٹرو کیمیکل ریفائنریز (پمپ اور کمپریسر کنٹرول کے لیے)، بڑے پیمانے پر مینوفیکچرنگ پلانٹس (خودکار پیداواری لائنیں)، پاور پلانٹ کے معاون نظام، شہری ریل ٹرانزٹ، اور تجارتی ٹاور سب اسٹیشن شامل ہیں۔ اس کا ڈرا آؤٹ ڈیزائن اسے کسی بھی مشن کے لیے اہم ماحول کے لیے ترجیحی انتخاب بناتا ہے جہاں ڈاؤن ٹائم کو کم سے کم کیا جانا چاہیے۔

پیداوار کی تفصیلات

1. کیبنٹ فریم فیبریکیشن - پریسجن-انجینئرڈ ڈھانچہ

Lugao Power کے GCS ڈرا آؤٹ ٹائپ لو وولٹیج پینل سوئچ گیئر کا انکلوژر اعلیٰ معیار کی کولڈ رولڈ اسٹیل شیٹس سے شروع ہوتا ہے، جو ان کی اعلی ہمواری اور ساختی سالمیت کے لیے منتخب کی گئی ہیں۔ تمام اسٹیل پینلز کو درآمد شدہ CNC برج چھدرن اور موڑنے والے مراکز کے ذریعے پروسیس کیا جاتا ہے، ±0.5° کے اندر موڑنے والے زاویہ کی درستگی اور ±0.1mm کے اندر سوراخ کی پوزیشن کی درستگی حاصل کرتے ہیں۔ بننے کے بعد، فریم کو سطحی سطح پر ملٹی اسٹیج ٹریٹمنٹ سے گزرنا پڑتا ہے: ڈیگریزنگ، ایسڈ پکلنگ، فاسفیٹنگ، اور الیکٹرو سٹیٹک ایپوکسی پاؤڈر کوٹنگ، پھر اسے 180–200°C پر بیک کیا جاتا ہے تاکہ سخت، سنکنرن مزاحم ختم ہو سکے۔ اسمبل شدہ کابینہ IP30 سے ​​IP40 تحفظ حاصل کرتی ہے، مؤثر طریقے سے اندرونی اجزاء کو دھول، نمی اور حادثاتی رابطے سے بچاتی ہے۔

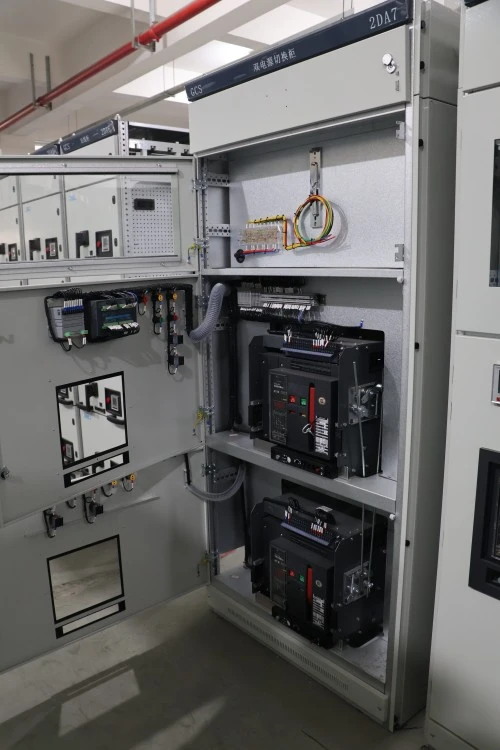

2. بس بار سسٹم - اعلی چالکتا کاپر کور

تمام مین، عمودی، اور برانچ بس بار 99.95% پیوریٹی الیکٹرولائٹک کاپر (T2 گریڈ) سے بنائے گئے ہیں، جس سے چالکتا ≥ 98% IACS کو یقینی بنایا گیا ہے۔ بس بار کی سطحیں ملٹی لیئر ٹریٹمنٹ حاصل کرتی ہیں—یا تو ٹن چڑھایا، سلور چڑھایا، یا ہائی وولٹیج-گریڈ ہیٹ سکڑ انسولیشن آستین سے ڈھکا ہوا—آکسیڈیشن کو روکنے اور تھرمل ڈسپیشن کو بڑھانے کے لیے۔ ہر بس بار جوائنٹ کو کیلیبریٹڈ ٹارک ٹولز کے ساتھ سخت کیا جاتا ہے اور ٹریس ایبلٹی کے لیے نشان زد کیا جاتا ہے، جس سے مقامی گرم مقامات کو ختم کیا جاتا ہے جو طویل مدتی اعتبار سے سمجھوتہ کر سکتے ہیں۔

3. دراز اسمبلی - "تھری پاس" ٹیوننگ کا طریقہ کار

ہر ڈرا آؤٹ فنکشنل یونٹ ہماری خصوصی تھری پاس سلائیڈ ٹیوننگ سے گزرتا ہے:

1: گائیڈ ریلوں کو دستی طور پر نصب کیا جاتا ہے اور ابتدائی سیدھ کے لیے ایڈجسٹ کیا جاتا ہے۔

2: دراز کو بغیر بوجھ کے حالات میں داخل کیا جاتا ہے اور نکالا جاتا ہے تاکہ مکینیکل ہمواری اور لیچ کی مصروفیت کی تصدیق کی جا سکے۔

3: برقی تسلسل کی جانچ کے تحت، پرائمری اور سیکنڈری پلگ ان رابطہ مزاحمت کی نگرانی کرتے ہوئے دراز کو متعدد بار سائیکل کیا جاتا ہے۔ ہماری ہموار آپریشن کی حد کو پورا کرنے والی اکائیوں کو ہی منظوری دی جاتی ہے۔

یہ سخت طریقہ کار اس بات کو یقینی بناتا ہے کہ ہر دراز آسانی سے سرکتا ہے اور اس کی مکمل سفری حد میں کامل برقی رابطہ برقرار رکھتا ہے۔

4. مسابقتی فوائد - سخت رواداری اور اعلی رابطے

معیاری مارکیٹ متبادلات کے مقابلے میں، Lugao Power کے مینوفیکچرنگ فوائد ٹھوس اور قابل پیمائش ہیں:

گائیڈ ٹریک ٹولرنس کنٹرول: ہم دراز کے میکانزم کے فرق کو ±0.5mm پر برقرار رکھتے ہیں (انڈسٹری عام ہے ≥±1.0mm)۔ یہ سخت رواداری دراز کو آپریشن کے دوران ہلنے یا جھکنے سے روکتی ہے، جو بنیادی رابطے کے پہننے اور زیادہ گرم ہونے کی بنیادی وجہ کو براہ راست ختم کرتی ہے۔

سلور پلیٹڈ پرائمری کنیکٹر: تمام پلگ ان رابطے تانبے کے کھوٹ سے بنائے گئے ہیں اور ≥6μm موٹائی کی سلور پلیٹنگ پرت کے ساتھ ختم کیے گئے ہیں۔ سلور کی کم رابطہ مزاحمت اور بہترین اینٹی آکسیڈیشن خصوصیات کنکشن پوائنٹس پر بجلی کے نقصان کو نمایاں طور پر کم کرتی ہیں، جس سے پورے GCS ڈرا آؤٹ ٹائپ لو وولٹیج پینل سوئچ گیئر کی طویل مدتی تھرمل استحکام اور توانائی کی کارکردگی میں اضافہ ہوتا ہے۔

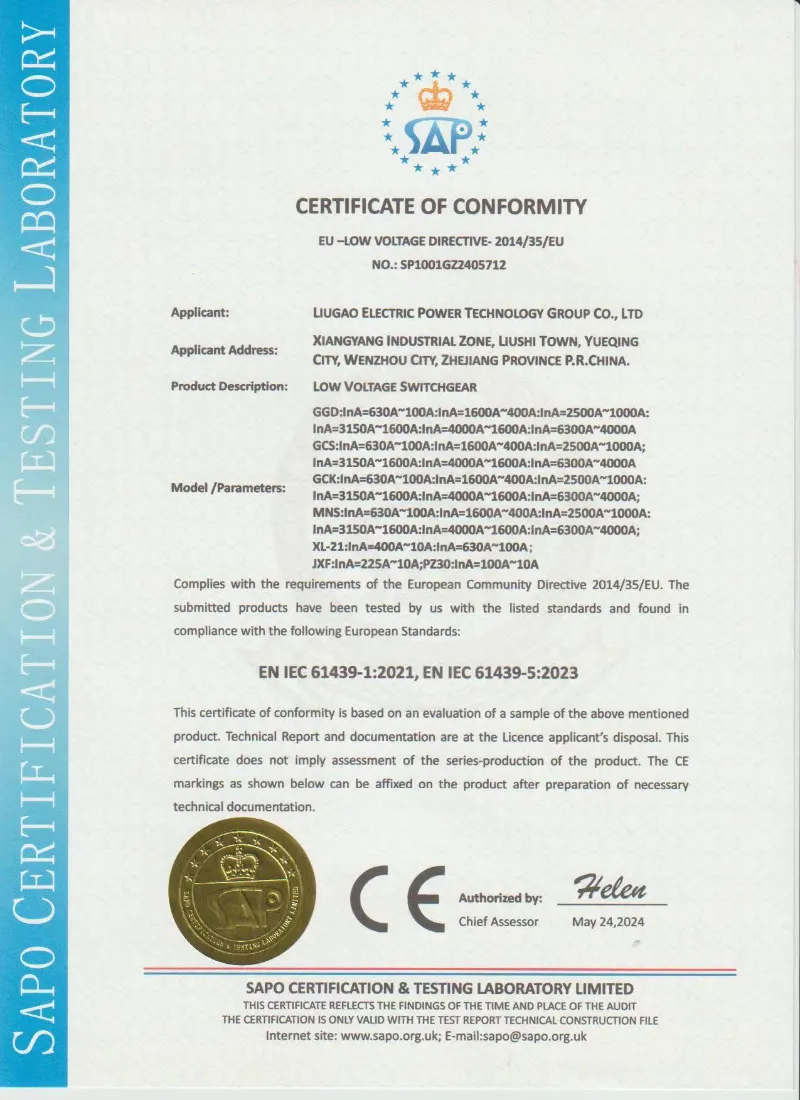

سرٹیفیکیشن اور کوالٹی اشورینس

Lugao پروجیکٹ کی تکنیکی ضروریات اور قابل اطلاق کم وولٹیج سوئچ گیئر کے معیارات جیسے IEC 61439-1/2 اور GB/T 7251 کے مطابق GCS ڈرا آؤٹ ٹائپ لو وولٹیج سوئچ گیئر تیار کرتا ہے۔ تصدیق شدہ تکنیکی معاہدے کے مطابق شپمنٹ سے پہلے معمول کے معائنے اور ٹیسٹ رپورٹس فراہم کی جا سکتی ہیں۔

• IEC 61439-1/2 پر مبنی ڈیزائن اور جانچ
• GB/T 7251 پر مبنی مینوفیکچرنگ اور معائنہ
• پاور فریکوئنسی برداشت ٹیسٹ
• موصلیت مزاحمت ٹیسٹ
• دراز یونٹس کے لیے مکینیکل آپریشن ٹیسٹ
• انٹرلاک فنکشن معائنہ
• ثانوی وائرنگ اور فنکشنل آپریشن ٹیسٹ
• بس بار کنکشن ٹارک کا معائنہ
• شپمنٹ سے پہلے معمول کی جانچ کی رپورٹ
• فیکٹری معائنہ کی تصاویر درخواست پر دستیاب ہیں۔



پیکجنگ، شپنگ اور بعد از فروخت سروس

پیکجنگ اور شپنگ:

ہر GCS ڈرا آؤٹ ٹائپ لو وولٹیج پینل سوئچ گیئر کو نمی اور دھول کو دور کرنے کے لیے سب سے پہلے PE فلم سے لپیٹا جاتا ہے، پھر اسٹیل کے پٹے کے ساتھ مضبوطی والے، ہیوی ڈیوٹی لکڑی کے کریٹس میں بند کیا جاتا ہے۔ ہم ویکیوم سیل شدہ پیکیجنگ کو حساس الیکٹرانک اجزاء کے لیے استعمال کرتے ہیں اور ٹرانزٹ کے اثرات کو پہنچنے والے نقصان کو روکنے کے لیے مکمل طور پر محفوظ حفاظتی کونوں کا استعمال کرتے ہیں۔ معیاری شپنگ 20GP/40HQ کنٹینرز کے ذریعے ہوتی ہے، جس میں دنیا کے معروف سمندری بیمہ کنندگان کے ذریعے آپ کی سرمایہ کاری کو مکمل طور پر محفوظ رکھنے کے لیے کھیپوں کا بیمہ کیا جاتا ہے۔




فروخت کے بعد سروس:

Lugao Power Co., Ltd. کمیشن کی تاریخ سے 12 ماہ کی جامع وارنٹی فراہم کرتا ہے (یا ڈیلیوری کی تاریخ سے 18 ماہ، جو بھی پہلے آئے)۔ ہماری سروس میں 24/7 تکنیکی ہاٹ لائن سپورٹ، ریموٹ ویڈیو گائیڈنس، اور ضرورت پڑنے پر تصدیق شدہ انجینئرز سے آن سائٹ سروس شامل ہے۔ عام آپریٹنگ حالات میں کارکردگی کی ناکامی کی صورت میں، ہم مرمت یا متبادل پرزے مفت فراہم کرتے ہیں۔




گاہک کے سوالات اور جوابات

سوال: کیا GCS ڈرا آؤٹ ٹائپ لو وولٹیج پینل سوئچ گیئر میرے موجودہ بس وے سسٹم کے ساتھ مطابقت رکھتا ہے؟

A: ہاں، مطابقت کو سختی سے دیکھا جاتا ہے۔ ہم اس GCS ڈرا آؤٹ ٹائپ لو وولٹیج پینل سوئچ گیئر کے کنکشن رائزر فلینجز کو آپ کے اپ اسٹریم ٹرانسفارمر اور ڈاؤن اسٹریم بس وے انٹرفیس کے ساتھ بالکل سیدھ میں لانے کے لیے ترتیب دیتے ہیں۔ براہ کرم تکنیکی تصدیق کے مرحلے کے دوران اپنی آن سائٹ سوئچ گیئر لے آؤٹ ڈرائنگ فراہم کریں تاکہ ہم کنکشن پوائنٹس کو اپنی مرضی کے مطابق بنا سکیں۔




س: اگر آپریشن کے دوران دراز ناکام ہو جائے تو کیا ہوتا ہے؟ کیا میں اسے مکمل شٹ ڈاؤن کے بغیر ٹھیک کر سکتا ہوں؟

A: واضح طور پر، تیزی سے ہاٹ سویپنگ اس کا بنیادی فائدہ ہے۔ آپ صرف اس مخصوص کمپارٹمنٹ کے اندر موجود سرکٹ بریکر کو "آف" کر دیتے ہیں، ناقص یونٹ کو واپس لے لیں، اور یکساں درجہ بندی والے اسپیئر میں سلائیڈ کریں۔ اس کا باقی جی سی ایس ڈرا آؤٹ ٹائپ لو وولٹیج پینل سوئچ گیئر کام کرتا رہتا ہے، منٹوں میں بجلی بحال کرتا ہے۔




س: آپ بس بار چیمبر پر دیکھ بھال کے دوران آرک فلیش کے واقعات کو کیسے روکتے ہیں؟

A: حفاظت سب سے اہم ہے۔ مین اور برانچ بس بار کے کمپارٹمنٹس کو مکمل طور پر تقسیم کیا گیا ہے۔ ہم ڈرا آؤٹ یونٹ چیمبر اور عمودی بس بار چیمبر کے درمیان آرک پروف رکاوٹیں لگاتے ہیں۔ بس بار سیکشن تک رسائی حاصل کرتے وقت، تمام ملحقہ فنکشنل یونٹس کو "منقطع/ٹیسٹ" پوزیشن میں محفوظ طریقے سے پیڈ لاک کیا جا سکتا ہے۔
