جی جی ڈی ماڈیولر فکسڈ ٹائپ لو وولٹیج سوئچ گیئر

تعریف اور بنیادی شناخت

GGD ماڈیولر فکسڈ ٹائپ لو وولٹیج سوئچ گیئر ایک اندرونی، فرش پر کھڑا، دھات سے منسلک سوئچ گیئر اسمبلی ہے۔ یہ خاص طور پر اس کے لیے بنایا گیا ہے۔کم وولٹیج AC بجلی کی تقسیمتین فیز صنعتی اور تجارتی برقی نظام میں۔ بجلی کی تقسیم کے درجہ بندی میں ایک بنیادی مصنوعات کے طور پر، یہ ٹرانسفارمر سیکنڈری ٹرمینلز اور فائنل برانچ ڈسٹری بیوشن بورڈز کے درمیان بیٹھتا ہے، جو انسٹالیشن کے بنیادی پاور ہب کے طور پر کام کرتا ہے۔

پروڈکٹ کے پیرامیٹرز

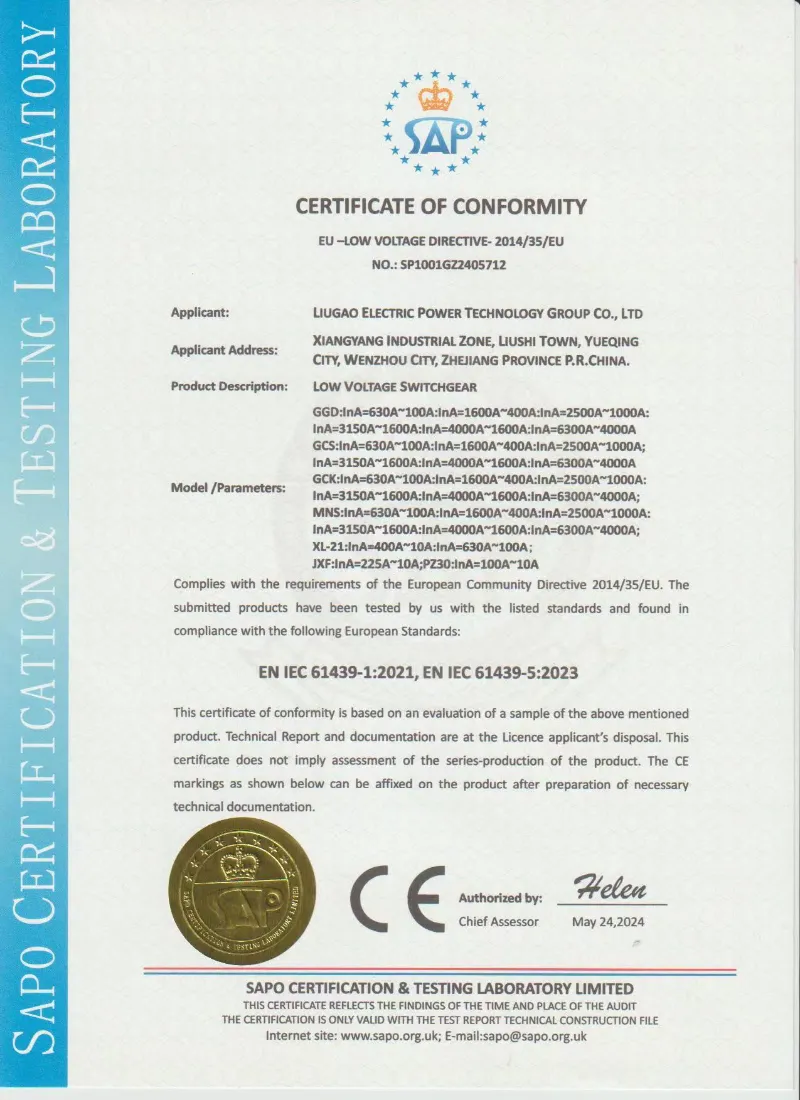

سرٹیفیکیشن اور کوالٹی اشورینس

لوگوپروجیکٹ کی تکنیکی ضروریات اور قابل اطلاق کم وولٹیج سوئچ گیئر کے معیارات کے مطابق GGD فکسڈ قسم کے کم وولٹیج سوئچ گیئر تیار کرتا ہے۔ تصدیق شدہ تکنیکی معاہدے کے مطابق شپمنٹ سے پہلے معمول کے معائنے اور ٹیسٹ کی رپورٹیں فراہم کی جا سکتی ہیں۔

• IEC 61439-1/2 پر مبنی ڈیزائن اور جانچ
• GB/T 7251 پر مبنی مینوفیکچرنگ اور معائنہ
• پاور فریکوئنسی برداشت ٹیسٹ
• موصلیت مزاحمت ٹیسٹ
• وائرنگ اور فنکشنل آپریشن کا معائنہ
• ترتیب کے مطابق درجہ حرارت میں اضافے کی تصدیق
• شپمنٹ سے پہلے معمول کی جانچ کی رپورٹ
• فیکٹری معائنہ کی تصاویر درخواست پر دستیاب ہیں۔

فکسڈ انسٹالیشن فلسفہ

ڈرا آؤٹ قسم کے سوئچ گیئر کے برعکس جہاں فنکشنل یونٹس کو سلائیڈز پر نکالا جا سکتا ہے، GGD مستقل طور پر طے شدہ بڑھتے ہوئے تصور کو استعمال کرتا ہے:

● تمام بنیادی آلات — ایئر سرکٹ بریکرز (ACBs)، مولڈ کیس سرکٹ بریکرز (MCCBs)، اور الگ تھلگ سوئچز — کو براہ راست سخت ماؤنٹنگ پلیٹوں پر بولٹ کیا جاتا ہے۔

● آلات اور بس بار کے درمیان برقی روابط بولٹڈ کاپر لنکس یا کیبل کنکشنز کا استعمال کرتے ہوئے سخت وائرڈ ہوتے ہیں، پلگ ان رابطوں کے نہیں۔

● یہ طے شدہ نقطہ نظر سلائیڈنگ میکانزم سے وابستہ مکینیکل پیچیدگی، لاگت، اور دیکھ بھال کو ختم کرتا ہے، جو اسے مستحکم، طویل مدتی تنصیبات کے لیے مثالی بناتا ہے جہاں سرکٹ کی پوزیشنیں شاذ و نادر ہی تبدیل ہوتی ہیں۔

ماڈیولر انکلوژر کی تعمیر

● انکلوژر معیاری ماڈیولر کیوبیکلز سے بنایا گیا ہے، ہر ایک کی اونچائی اور گہرائی ایک جیسی ہے:

● فریم کے طول و عرض: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● ہر کیوبیکل ایک خودمختار ویلڈڈ اسٹیل ماڈیول ہے جسے مسلسل سوئچ بورڈ لائن اپ بنانے کے لیے ساتھ ساتھ بولٹ کیا جا سکتا ہے۔

● کیوبیکلز کو فعال طور پر انکمنگ (فیڈر وصول کرنے)، بس کپلر (بس انٹر کنکشن)، یا فیڈر (آؤٹ گوئنگ ڈسٹری بیوشن) یونٹس کے طور پر درجہ بندی کیا جاتا ہے۔

مصنوعات کے فوائد

فائدہ 1 - ساختی مضبوطی۔

تقویت یافتہ 8MF سٹیل فریم تصدیق شدہ شارٹ سرکٹ کو برداشت کرنے والی سطح کے تحت مکینیکل استحکام کو برقرار رکھنے میں مدد کرتا ہے۔ شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے: 63kA۔ کابینہ کے فریم کو پروجیکٹ کے لیے مخصوص شارٹ سرکٹ کی ضروریات کو برداشت کرنے کے لیے ڈیزائن کیا گیا ہے۔ ریٹیڈ چوٹی برداشت کرنٹ کو تصدیق شدہ برقی ڈیزائن کے مطابق ترتیب دیا جا سکتا ہے۔

فائدہ 2 - ماڈیولر اور تیز تعیناتی۔

معیاری آنے والی، کپلر، فیڈر کیوبیکلز۔ ایک ہی اونچائی/گہرائی۔ معیاری اکائیوں کو شانہ بشانہ ترتیب دے کر تیزی سے پروجیکٹ کی ترتیب۔ سائٹ پر تنصیب کا وقت اور ڈیزائن کی پیچیدگی کو کم کرتا ہے۔

فائدہ 3 - لاگت سے موثر لائف سائیکل

فکسڈ ماؤنٹنگ (کوئی ڈرا آؤٹ میکانزم نہیں) ابتدائی لاگت کو کم کرتا ہے۔ کوئی دراز سلائیڈ، پلگ ان رابطے، یا پیچیدہ انٹرلاک نہیں ہیں۔ کم سے کم دیکھ بھال، ملکیت کی مسابقتی کل لاگت۔

فائدہ 4 - آپٹمائزڈ تھرمل مینجمنٹ

قدرتی کنویکشن کولنگ: نیچے کی لوورز + اوپر وینٹڈ چھت کی ٹوپی۔ چمنی کا اثر پیدا کرتا ہے – گرم ہوا باہر نکلتی ہے، ٹھنڈی ہوا اندر آتی ہے۔ کوئی پنکھا نہیں، کوئی شور نہیں، کوئی اضافی دیکھ بھال نہیں۔

فائدہ 5 - آسان دیکھ بھال اور آپریشن

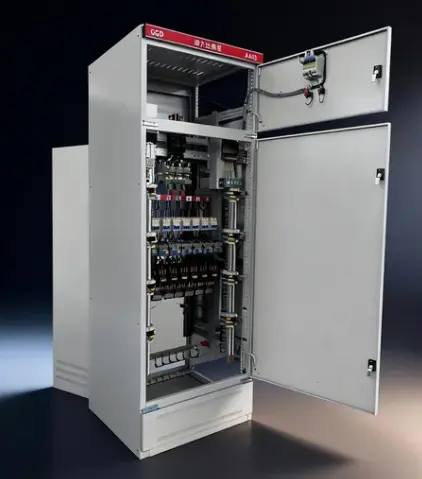

ایرگونومک اونچائی پر سامنے کے دروازے پر کنٹرول، میٹر، اشارے۔ بریکر دروازہ کھولے بغیر قابل رسائی ہینڈل کرتا ہے۔ علیحدہ بس بار، بریکر، کیبل کمپارٹمنٹ کے ساتھ وسیع اندرونی ترتیب - آسان بصری معائنہ۔

مصنوعات کی خصوصیات

خصوصیت 1: ملٹی لیئر پاؤڈر کوٹنگ سسٹم

ہر اسٹیل پینل کو یکساں الیکٹرو اسٹاٹک ایپوکسی-پولیسٹر پاؤڈر کوٹ حاصل کرنے سے پہلے پانچ مراحل کی پری ٹریٹمنٹ (ڈیگریسنگ، کلیننگ، فاسفیٹنگ، پاسیویشن اور خشک کرنے) سے گزرنا پڑتا ہے۔ یہ کوٹنگ اعلی آسنجن اور نمی کے خلاف مزاحمت فراہم کرتی ہے، اس بات کو یقینی بناتی ہے۔جی جی ڈی ماڈیولر فکسڈ ٹائپ لو وولٹیج سوئچ گیئراشنکٹبندیی یا زیادہ نمی والے صنعتی ماحول میں بھی اپنی ظاہری شکل اور سنکنرن سے تحفظ کو برقرار رکھتا ہے۔

خصوصیت 2: شفاف آرک رکاوٹیں

مین بس بار اور ڈیوائس کمپارٹمنٹ کے درمیان پولی کاربونیٹ رکاوٹیں۔ بس بار کی حالت کی بصری تصدیق کی اجازت دیتے ہوئے معائنہ کے دوران آپریٹر کی حفاظت کے لیے مرئی، جسمانی علیحدگی فراہم کرتا ہے۔

خصوصیت 3: کشادہ کیبل ٹرمینیشن زون

● کھلی غدود کی پلیٹ کے ساتھ نیچے کیبل کا بڑا ڈبہ، بڑی پاور کیبل موڑنے والے ریڈی کو ایڈجسٹ کرتا ہے۔ بجلی کے کنکشن پر دباؤ کو دور کرنے کے لیے ایڈجسٹ کیبل کلیمپ شامل ہیں۔

فیچر 4: انٹیگریٹڈ ارتھنگ بس بار

مسلسل کاپر ارتھ بس بار فی کیوبیکل پری ڈرل پوائنٹس کے ساتھ پوری اسمبلی کی لمبائی چلاتا ہے۔ آنے والے اور جانے والے سرکٹس کے لیے آن سائٹ ارتھ بانڈنگ کو آسان بناتا ہے، سسٹم ارتھنگ کی تعمیل کو یقینی بناتا ہے۔

فیچر 5: پیڈ لاک پروویژن کے ساتھ بیرونی ہینڈل

مین بریکر ہینڈل بیرونی طور پر نصب، آف پوزیشن میں لاک ایبل۔ دیکھ بھال کے دوران محفوظ مکینیکل LOTO کو قابل بناتا ہے، واضح بصری تنہائی فراہم کرتا ہے۔

خصوصیت 6: لچکدار بس بار کنفیگریشن

اوپر/نیچے کیبل کے اندراج، اور 3P4W یا 3P5W تقسیم کو سپورٹ کرتا ہے۔ وائرنگ کی غلطیوں کو کم سے کم کرنے کے لیے فیز بس بارز کو واضح طور پر معیاری کلر کوڈنگ (پیلا، سبز، سرخ، نیلا غیر جانبدار) کے ساتھ نشان زد کیا گیا ہے۔

پروڈکٹ کی درخواست

GGD ماڈیولر فکسڈ ٹائپ لو وولٹیج سوئچ گیئر وسیع پیمانے پر مختلف شعبوں میں تعینات ہے جہاں قابل اعتماد مقررہ تقسیم کو ترجیح دی جاتی ہے:

● بلڈنگ سروسز اور انفراسٹرکچر: بلند و بالا رہائشی ٹاورز، زیر زمین پارکنگ وینٹیلیشن پاور سپلائی، اور میونسپل اسٹریٹ لائٹنگ کنٹرول کیبنٹ میں سیڑھیوں کی روشنی کی تقسیم۔

● صنعتی معاون نظام: کمپریسر روم پاور پینلز، سیمنٹ اور ایگریگیٹ پلانٹس میں غیر اہم پراسیس موٹر فیڈرز، اور فیکٹری کے گودام تقسیم کرنے والے بورڈز۔

● پانی اور گندے پانی کا علاج: خام پانی کی مقدار اور علاج شدہ فضلے کے اخراج کے لیے پمپ اسٹیشن موٹر فیڈر، اور کیمیکل ڈوزنگ آلات بجلی کی فراہمی۔

● قابل تجدید توانائی: زمین پر نصب شمسی فارموں میں AC کمبائنر پینل اور معاون پاور ڈسٹری بیوشن بورڈ۔

● تجارتی سہولیات: شاپنگ مالز میں بیک اپ جنریٹر سنکرونائزیشن اور ڈسٹری بیوشن پینلز، اور یونیورسٹی کیمپس انرجی سٹیشنوں میں HVAC چلر فیڈر پینل۔

● عارضی اور تعمیراتی طاقت: سائٹ کے عارضی پاور ڈسٹری بیوشن باکسز اور تعمیراتی ہوسٹ پاور سپلائی پینلز، جہاں فکسڈ ناہموار تعمیر ہلکے پینل کے ڈیزائن سے بہتر پائیداری پیش کرتی ہے۔

پیکیجنگ اور شپنگ

ہر GGD کم وولٹیج سوئچ گیئر کیبنٹ اینٹی رسٹ فلم، فوم پیڈنگ اور پلائیووڈ ایکسپورٹ پیکیجنگ سے محفوظ ہے۔ کیبنٹ بیس کو شپنگ کی ضروریات کے مطابق فورک لفٹ ہینڈلنگ کے لیے ڈیزائن کیا جا سکتا ہے۔

پیکیجنگ: اسٹریچ فلم، نمی پروف تحفظ اور پلائیووڈ ایکسپورٹ کیس

شپنگ: FOB ننگبو، CIF بڑی بندرگاہیں یا EXW دستیاب ہیں۔

کابینہ فکسنگ: اندرونی اجزاء کو شپمنٹ سے پہلے تقویت ملی

دستاویزات: پیکنگ لسٹ، وائرنگ ڈایاگرام اور ٹیسٹ رپورٹ شامل ہے۔

فروخت کے بعد سروس

تنصیب اور کمیشن کے لیے تکنیکی معاونت

وائرنگ ڈایاگرام اور لے آؤٹ ڈرائنگ سپورٹ

بریکرز، میٹرز اور کنٹرول کے اجزاء کے لیے اسپیئر پارٹس کی رہنمائی

تصدیق شدہ آرڈر کے معاہدے کے مطابق وارنٹی شرائط

اکثر پوچھے گئے سوالات

Q1: GGD فکسڈ سوئچ گیئر اور GCS/MNS ڈرا آؤٹ سوئچ گیئر میں کیا فرق ہے؟

GGD فکسڈ ماونٹڈ بریکرز اور ہارڈ وائرڈ کنکشنز کا استعمال کرتا ہے، جبکہ GCS یا MNS واپس لینے کے قابل دراز یونٹس کا استعمال کرتا ہے۔ GGD مستحکم ڈسٹری بیوشن سسٹم کے لیے زیادہ سرمایہ کاری مؤثر ہے جہاں سرکٹس کو بار بار تبدیل کرنے کی ضرورت نہیں ہوتی ہے۔

Q2: کیا میرے سنگل لائن ڈایاگرام کے مطابق جی جی ڈی کیبنٹ کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

جی ہاں Lugao آنے والی، فیڈر، بس کپلر، میٹرنگ اور کپیسیٹر معاوضے کی الماریاں آپ کے الیکٹریکل ڈایاگرام اور اجزاء کے برانڈ کی ضروریات کے مطابق ترتیب دے سکتا ہے۔

Q3: کون سے اجزاء برانڈز استعمال کیے جا سکتے ہیں؟

عام اختیارات میں بجٹ اور تکنیکی تقاضوں کے لحاظ سے ABB، Schneider، Siemens، CHINT، Delixi یا پروجیکٹ کے مخصوص برانڈز شامل ہیں۔

Q4: شپمنٹ سے پہلے کون سی دستاویزات فراہم کی جاتی ہیں؟

ہم تصدیق شدہ آرڈر کے مطابق شپمنٹ سے پہلے لے آؤٹ ڈرائنگ، وائرنگ ڈایاگرام، روٹین ٹیسٹ رپورٹس، پیکنگ لسٹ اور مصنوعات کی تصاویر فراہم کر سکتے ہیں۔
