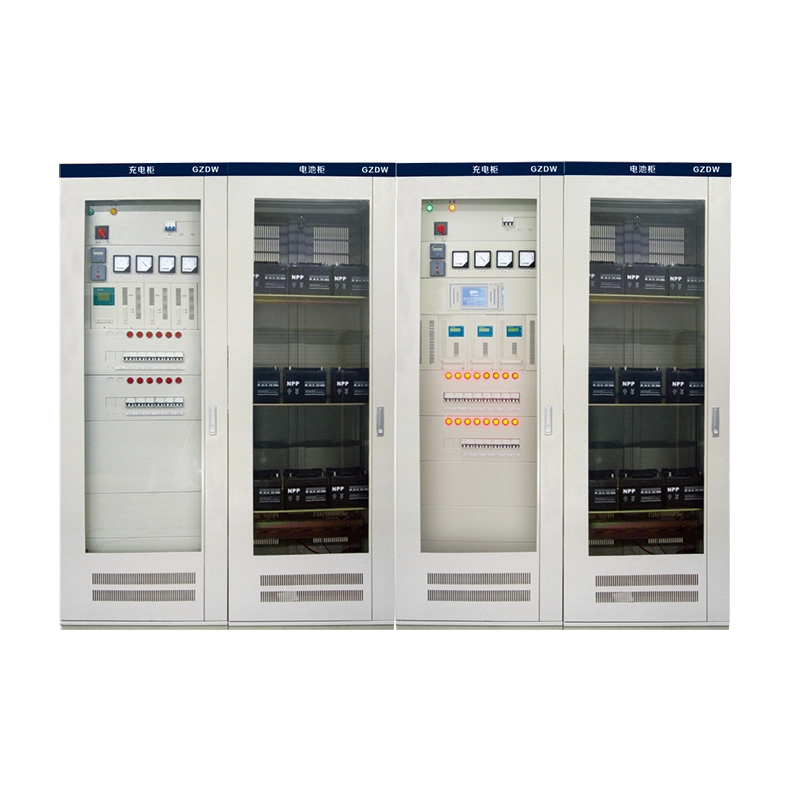

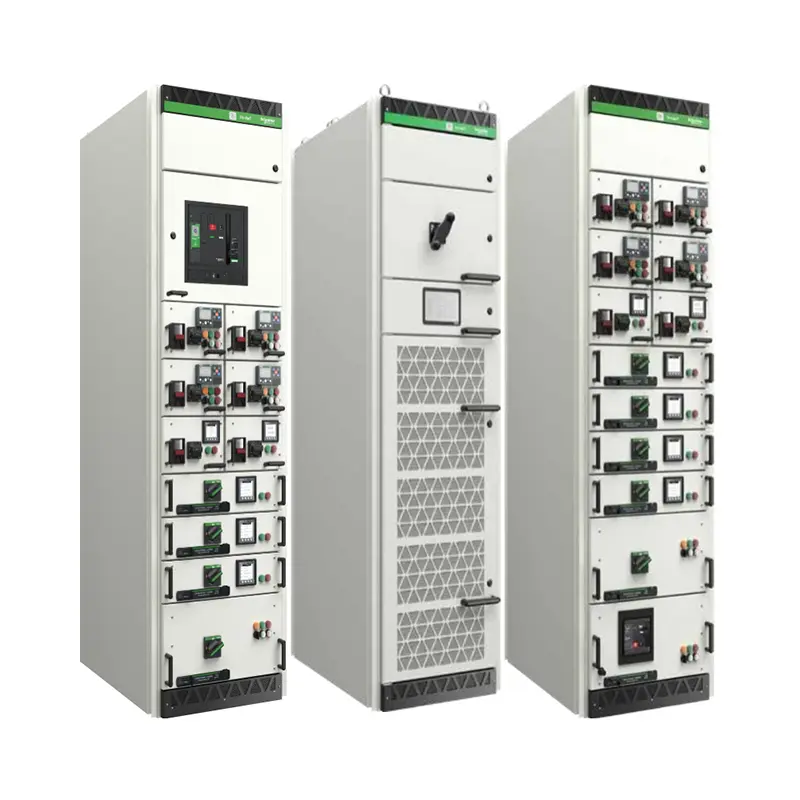

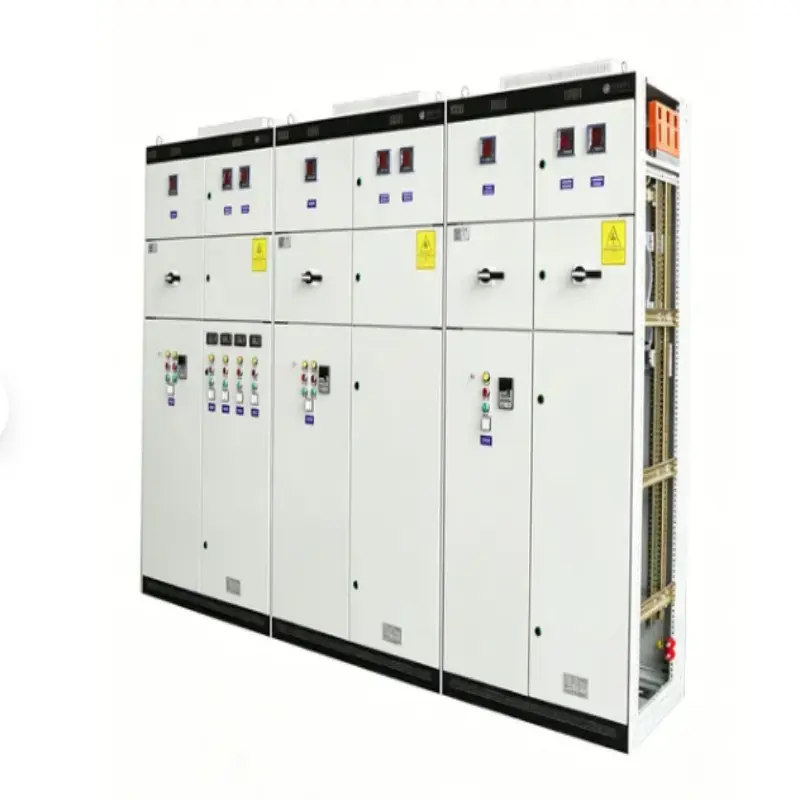

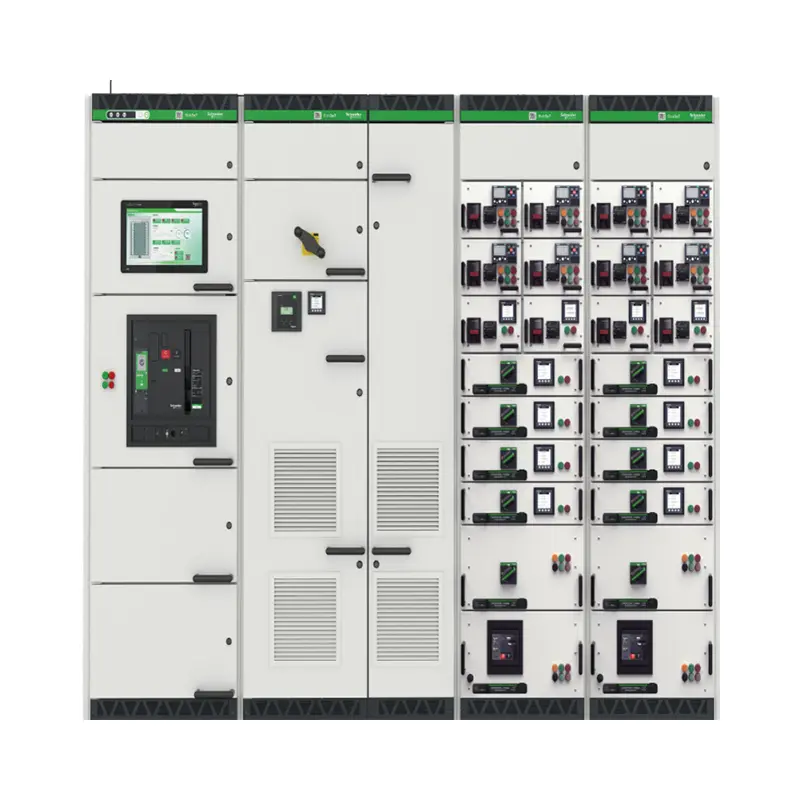

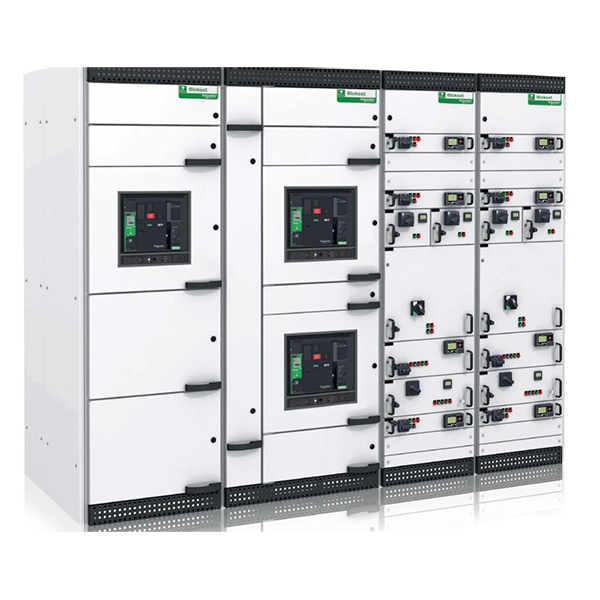

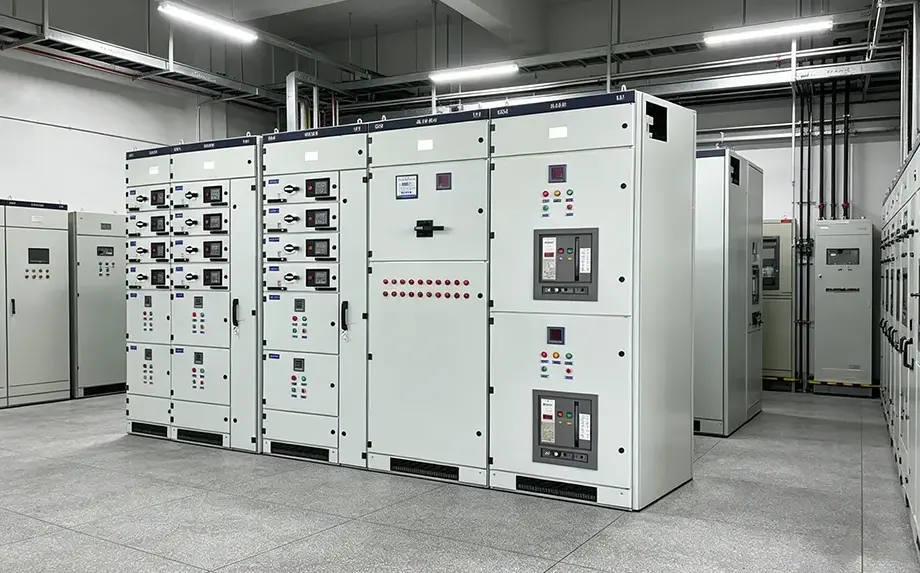

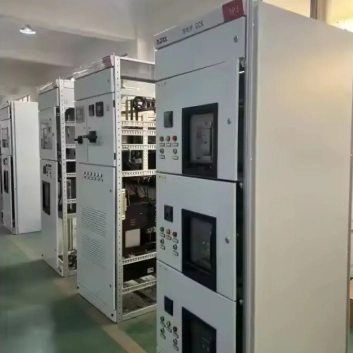

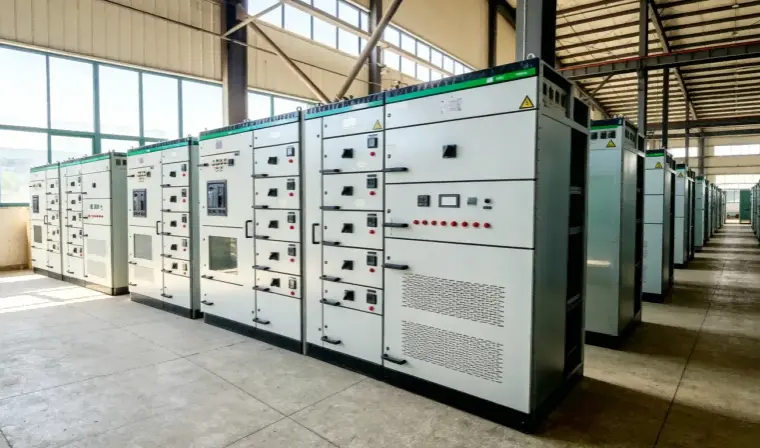

ذہین پاور ڈسٹری بیوشن دراز قسم پینل سوئچ گیئر

Lugao Power Co., Ltd. کی جانب سے Intelligent Power Distribution Drawer-type Panel Switchgear ایک اعلی کارکردگی والی کم وولٹیج اسمبلی ہے جو ذہین تحفظ، میٹرنگ اور کمیونیکیشن کو یکجا کرتی ہے۔ روایتی فکسڈ پینلز کے برعکس، یہ دراز قسم کا ورژن ہر سرکٹ یونٹ کو پورے سسٹم کو بند کیے بغیر داخل یا واپس لینے کی اجازت دیتا ہے۔ ہر دراز میں ایک سرکٹ بریکر، کنٹرولر اور سینسر ہوتے ہیں۔ "ذہین" صلاحیت بلٹ ان پاور کوالٹی اینالائزرز، Modbus TCP/IP یا Profibus کمیونیکیشن، اور خودکار ناکامی کے انتباہات سے حاصل ہوتی ہے۔ دیسوئچ گیئرAC 690V، 50/60Hz سسٹمز کے لیے موزوں ہے، 6300A تک ریٹیڈ کرنٹ۔ یہ IEC 61439-1/2 اور GB/T 7251 معیارات پر پورا اترتا ہے۔

مصنوعات کی خصوصیات اور درخواست (سوال و جواب کی شکل کے ساتھ)

یہ سیکشن عام خریداروں کے خدشات کو دور کرتا ہے اور انٹیلجنٹ پاور ڈسٹری بیوشن ڈراور-ٹائپ پینل سوئچ گیئر کے انجینئرنگ فوائد کو اجاگر کرتا ہے۔

Q1: دراز کا طریقہ کار دیکھ بھال کو کیسے بہتر بناتا ہے؟

A: یونٹ میں مکینیکل انٹرلاک کے ساتھ تین پوزیشن والے دراز (منسلک/ٹیسٹ/منقطع) کی خصوصیات ہیں۔ آپ ملحقہ سرکٹس کو بند کیے بغیر 60 سیکنڈ سے کم وقت میں ناقص دراز کو تبدیل کر سکتے ہیں۔ یہ اہم سہولیات کے لیے ذہین پاور ڈسٹری بیوشن دراز قسم پینل سوئچ گیئر کا ایک اہم فائدہ ہے۔

Q2: کون سے "ذہین" فنکشنز بلٹ ان ہیں؟

A: ریئل ٹائم وولٹیج، کرنٹ، پاور فیکٹر، اور ہارمونکس مانیٹرنگ۔ اوورلوڈ، شارٹ سرکٹ، یا درجہ حرارت میں اضافے پر خودکار الارم۔ ڈیٹا لاگز کو RS485 یا ایتھرنیٹ کے ذریعے برآمد کیا جا سکتا ہے۔ مرکزی SCADA سسٹم سے ریموٹ ٹرپ/کلوز کنٹرول۔

Q3: کیا دراز کا طریقہ کار بہت سے اندراجات کے بعد قابل اعتماد ہے؟

A: ہاں۔ ہر دراز کو 5,000 مکینیکل آپریشنز اور 1,000 برقی آپریشنز کے لیے بغیر کارکردگی میں کمی کے ٹیسٹ کیا جاتا ہے۔ رابطے چاندی سے چڑھائے ہوئے ہیں اور بہار سے بھرے دباؤ کے ساتھ۔

Q4: اس پروڈکٹ کو کہاں انسٹال کیا جا سکتا ہے؟

درخواست کی فہرست:

1. ڈیٹا سینٹرز: فالتو بجلی کے راستوں اور کم سے کم MTTR کے لیے (مرمت کا اوسط وقت)۔

2. ہسپتال: زندگی کی مدد کرنے والے اہم سرکٹس کو بلاتعطل بجلی کی ضرورت ہوتی ہے۔

3. صنعتی پلانٹس: کنویئرز، پمپس اور کمپریسرز کے لیے موٹر کنٹرول سینٹرز (MCC)۔

4. کمرشل کمپلیکس: مال کی روشنی اور HVAC کی تقسیم۔

5. قابل تجدید توانائی: سمارٹ گرڈ فیڈ بیک کے ساتھ سولر/ونڈ انضمام۔

مصنوعات کے پیرامیٹرز (تفصیلات)

پیداوار کی تفصیلات (معیار اور مینوفیکچرنگ)

1. انکلوژر: 2.0 ملی میٹر کولڈ رولڈ اسٹیل پلیٹ، الیکٹرو جستی اور پاؤڈر لیپت (RAL 7035)۔ سنکنرن مزاحمت> 500 گھنٹے نمک سپرے ٹیسٹ.

2. دراز میکانزم: سیلف لاکنگ ہینڈل کے ساتھ اعلی صحت سے متعلق گائیڈ ریل۔ IP20 دراز کے کمپارٹمنٹ کے اندر انگلیوں سے محفوظ تحفظ۔

3. بس بار سسٹم: مستطیل تانبے کے بس بارز (98% IACS چالکتا)، جو گرمی سے سکڑنے والی آستینوں سے مکمل طور پر موصل ہیں۔

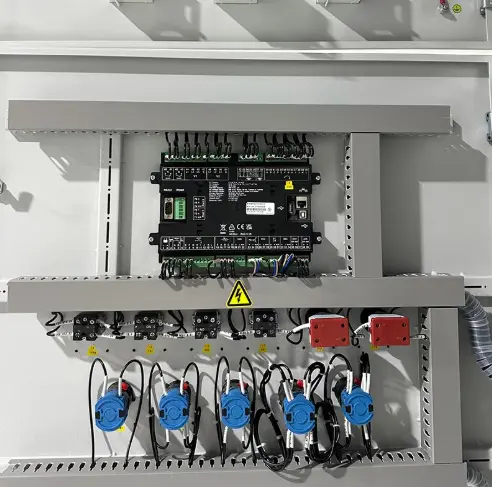

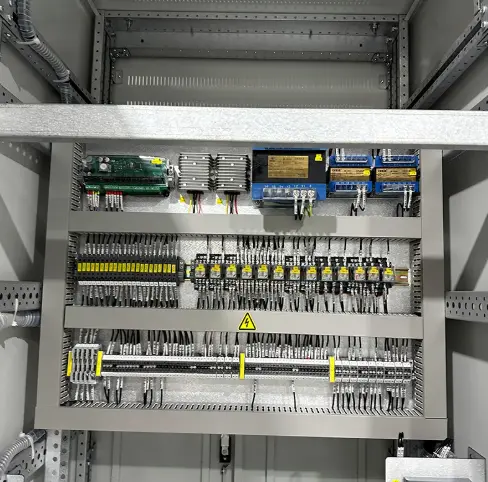

4. وائرنگ: UL1015 یا 60245 IEC مصدقہ کیبلز، جس پر دوہری نمبروں اور رنگین کوڈز کا لیبل لگا ہوا ہے۔

5. ٹیسٹنگ: ہر اسمبل یونٹ سے گزرتا ہے:

● ڈائی الیکٹرک وولٹیج کا سامنا (3000V AC 1 منٹ کے لیے)

● پرائمری اور سیکنڈری انجیکشن ٹیسٹ

● دراز مکینیکل آپریشن ٹیسٹ

● مکمل ریٹیڈ کرنٹ پر درجہ حرارت میں اضافے کا ٹیسٹ

پیکیجنگ اور ترسیل

1. پیکجنگ:

ہر دراز کو انفرادی طور پر اینٹی سٹیٹک پیئ فلم میں لپیٹا جاتا ہے۔ مرکزی پینل کو کنارے کے محافظوں کے ذریعہ محفوظ کیا جاتا ہے اور اسے لکڑی کے پھوٹے پر پٹا دیا جاتا ہے۔ تمام انکلوژرز ببل ریپ اور پی پی بنے ہوئے کپڑے سے ڈھکے ہوئے ہیں۔ IP54 ریٹیڈ آؤٹ ڈور یونٹس کو اضافی واٹر پروف لیمینیٹڈ کور ملتا ہے۔

2. شپنگ مارک:

● ugao پاور لوگو، آرڈر نمبر، وزن، طول و عرض، اور "Fragile–Electronic Components" لیبل۔

3. ترسیل:

● مینوفیکچرنگ لیڈ ٹائم: ڈرائنگ کی منظوری کے بعد 25-35 کام کے دن۔

● پورٹ: شنگھائی/ننگبو۔

● شپنگ: سمندری فریٹ (FCL یا LCL)، فوری اسپیئر دراز کے لیے ایئر فریٹ۔

اکثر پوچھے گئے سوالات

Q1: کیا میں پورے پینل کو خریدے بغیر ایک ہی دراز کو اسپیئر پارٹ کے طور پر خرید سکتا ہوں؟

A: ہاں۔ Lugao Power Co., Ltd. انفرادی ذہین دراز فروخت کرتا ہے۔ ہم اصل ڈرائنگ، دراز لیبل، سرکٹ کنفیگریشن اور اجزاء کے ماڈل کے مطابق مماثل اسپیئر دراز تیار کر سکتے ہیں۔ تکنیکی جائزہ کے مرحلے کے دوران حتمی مطابقت کی تصدیق کی جانی چاہئے۔

Q2: کیا انٹیلجنٹ پاور ڈسٹری بیوشن ڈراور ٹائپ پینل سوئچ گیئر خرابی کے بعد ریموٹ ری سیٹ کو سپورٹ کرتا ہے؟

A: ہاں، کمیونیکیشن ماڈیول کے ذریعے۔ آپریٹر دور سے رابطہ منقطع کر سکتا ہے، خرابی کی تشخیص کر سکتا ہے، اور دوبارہ جڑ سکتا ہے (اگر مقامی حفاظتی کوڈز کی طرف سے اجازت ہو)۔ تاہم، شارٹ سرکٹ کے دوروں کے لیے دستی معائنہ کی سفارش کی جاتی ہے۔

Q3: آپ کی مصنوعات کے لیے فی پینل دراز کی زیادہ سے زیادہ تعداد کتنی ہے؟

A: 160A دراز کے لیے، ہم 2200 ملی میٹر اونچے پینل میں 24 یونٹس تک انسٹال کر سکتے ہیں۔ 630A دراز کے لیے، زیادہ سے زیادہ 12 یونٹ۔ لے آؤٹ فارم 4b علیحدگی کی پیروی کرتا ہے، یعنی ہر دراز اپنے دھاتی ڈبے میں مکمل طور پر الگ تھلگ ہے۔

Q4: کیا آپ انسٹالیشن اور کمیشننگ سروس فراہم کرتے ہیں؟

A: ہم معیاری طور پر ریموٹ ویڈیو کمیشننگ فراہم کرتے ہیں۔ اختیاری: Lugao انجینئرز کے ذریعہ سائٹ پر کمیشننگ (سفر کے اخراجات + یومیہ شرح، 1 سال کی وارنٹی کی توسیع شامل)*

Q5: کیا آپ مٹسوبشی یا LS جیسے تھرڈ پارٹی بریکرز کو ضم کر سکتے ہیں؟

A: بالکل۔ دراز کی چیسس زیادہ تر بڑے برانڈز کو قبول کرنے کے لیے ڈیزائن کی گئی ہے: ABB Tmax/Sace، Schneider NSX/MTZ، Siemens 3VA/3WL، CHINT، اور دیگر۔ جب آپ خریدتے ہیں تو صرف بریکر ماڈل کی وضاحت کریں۔

فروخت کے بعد سروس اور وارنٹی

وارنٹی کی مدت: شپمنٹ کی تاریخ سے 12 ماہ (1 سال)۔

اس عرصے کے دوران،Lugao Power Co., Ltd.کسی بھی مینوفیکچرنگ نقائص کا احاطہ کرتا ہے، بشمول دراز میکانزم، ذہین کنٹرولرز، اور کمیونیکیشن ماڈیولز۔ استعمال کی اشیاء (لائٹس، فیوز) کو خارج کر دیا گیا ہے۔
