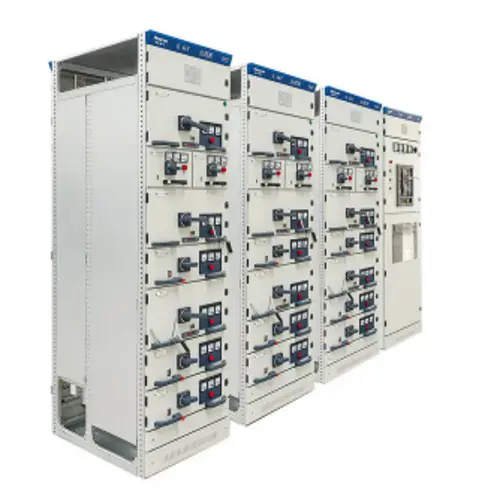

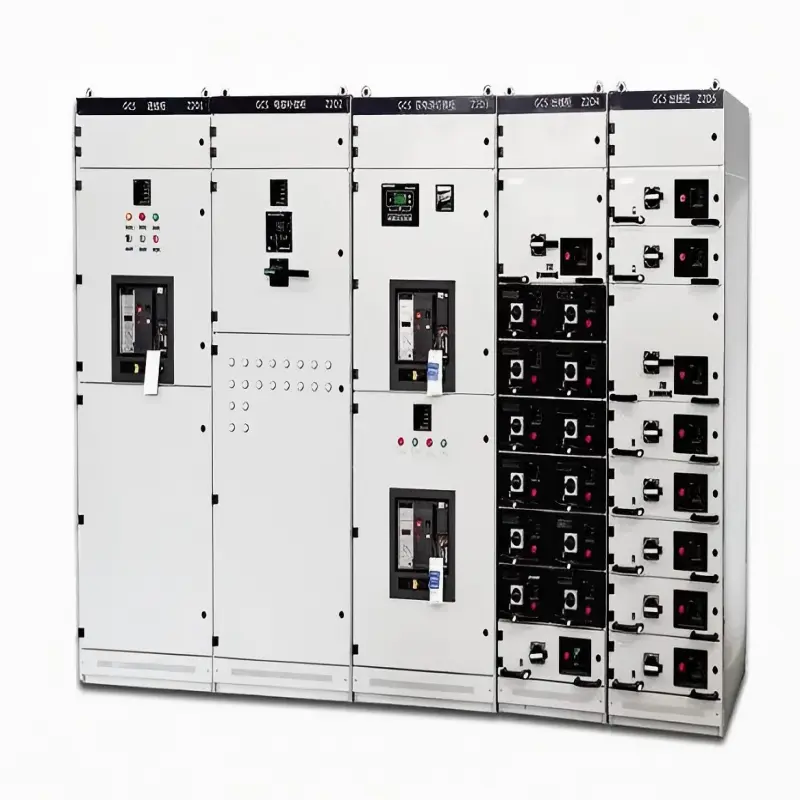

MCS کم وولٹیج ذہین دراز کیبنٹ سوئچ گیئر

Lugao Power Co., Ltd. آپ کو MCS کم وولٹیج انٹیلیجنٹ ڈراور کیبنٹ سوئچ گیئر خریدنے کی پرزور سفارش کرتا ہے، جو ایک اگلی نسل کا کم وولٹیج ڈرا آؤٹ سوئچ گیئر ہے جو مکینیکل اعتبار کے ساتھ ایمبیڈڈ انٹیلی جنس کو مربوط کرتا ہے۔ بنیادی فوائد میں ریئل ٹائم دراز پوزیشن کی نگرانی، درجہ حرارت کی پیشن گوئی، ریموٹ کنٹرول کی صلاحیت، اور دیکھ بھال سے پاک ثانوی رابطے شامل ہیں۔ یہ سمارٹ پلیٹ فارم غیر منصوبہ بند ڈاؤن ٹائم کو کم کرتا ہے اور ڈیٹا سے چلنے والے پاور مینجمنٹ کو قابل بناتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

MCS کم وولٹیج ذہین دراز کیبنٹ سوئچ گیئر ایک ہے۔کم وولٹیج (690V AC تک) بند سوئچ گیئرذہین بجلی کی تقسیم اور موٹر کنٹرول کے لیے ڈیزائن کردہ اسمبلی۔ ہر فنکشنل یونٹ – بشمول فیڈر بریکرز، موٹر سٹارٹرز، کیپیسیٹر سوئچنگ ماڈیولز، اور انسٹرومینٹیشن یونٹس – کو مکمل طور پر نکالنے کے قابل اسٹیل دراز میں رکھا جاتا ہے جو خود سیدھ میں آنے والے بنیادی اور ثانوی رابطوں کے ساتھ ایک فکسڈ کریڈل میں پلگ ہوتا ہے۔

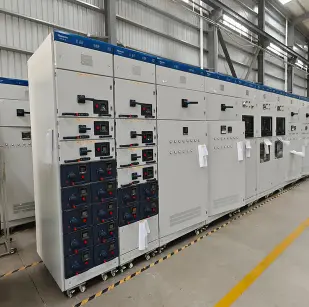

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

یہ کیا کرتا ہے؟

● متعدد ڈاون اسٹریم سرکٹس میں محفوظ طریقے سے پاور تقسیم کرتا ہے۔

● موٹرز کو کنٹرول کرتا ہے (سافٹ اسٹارٹرز یا VFDs کے ذریعے اسٹارٹ، اسٹاپ، ریورس، سپیڈ ریگولیشن)

● شارٹ سرکٹ، اوورلوڈ، اور گراؤنڈ فالٹ کوآرڈینیشن کے ساتھ آلات کی حفاظت کرتا ہے۔

● توانائی کے ڈیٹا کو مقامی طور پر ہر دراز پر بلٹ ان LCD کے ذریعے یا دور سے RS485/Modbus/Ethernet IP کے ذریعے مانیٹر کرتا ہے۔

● رابطے کے لباس، درجہ حرارت میں اضافہ، یا دراز کی غیر معمولی پوزیشن کا پتہ چلنے پر دیکھ بھال کی پیشن گوئی کے انتباہات فراہم کرتا ہے

جوہر میں، یہ کابینہ روایتی کم وولٹیج سوئچ بورڈ کو ایک ذہین، بات چیت کے قابل، اور برقرار رکھنے کے قابل اثاثہ میں تبدیل کرتی ہے۔

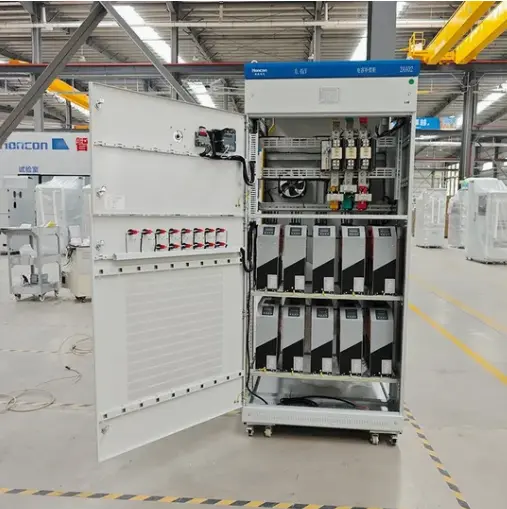

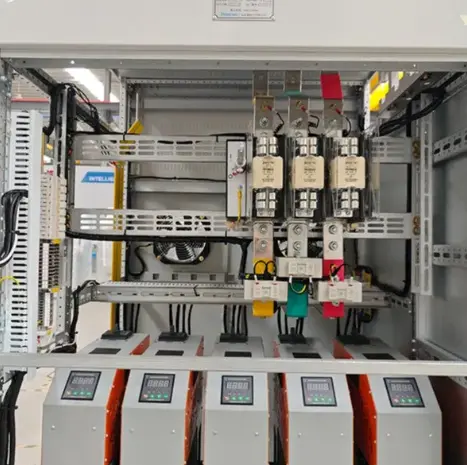

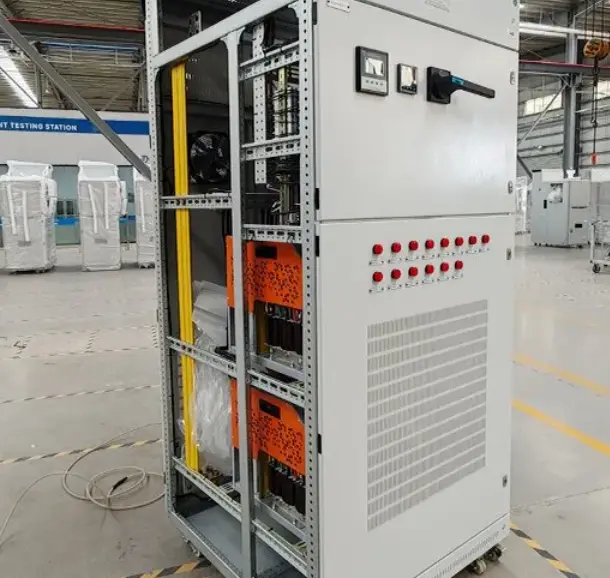

MCS intelligent drawer cabinet internal structure MCS draw-out drawer unit with monitoring module MCS switchgear busbar and cable compartment

پروڈکٹ کے پیرامیٹرز

پیرامیٹر	تفصیلات
شرح شدہ موصلیت وولٹیج (Ui)	1000V
ریٹیڈ آپریشنل وولٹیج (Ue)	400V / 690V AC
ریٹیڈ کرنٹ (بس بار)	6300A تک کابینہ کی ترتیب اور پروجیکٹ کی ضروریات پر منحصر ہے۔
ریٹیڈ کرنٹ (دراز)	فی دراز 800A تک (فکسڈ سیکشن کے ساتھ بڑا)
شرح شدہ شارٹ سرکٹ ودہشت (آئی سی ڈبلیو)	1 سیکنڈ کے لیے 100kA تک، تصدیق شدہ ڈیزائن اور ٹیسٹ دستاویزات سے مشروط
شرح شدہ چوٹی برداشت (Ipk)	220kA
دراز کے سائز	8E/2, 8E, 16E, 24E (فی IEC 61439-2)
دراز پوزیشن کا اشارہ	منسلک / ٹیسٹ / الگ تھلگ / واپس لے لیا (الیکٹرانک سینسر بیک اپ کے ساتھ)
کمیونیکیشن پروٹوکول	Modbus RTU، Modbus TCP، Profibus DP، EtherNet/IP (اختیاری)
مانیٹرنگ پیرامیٹرز فی دراز	کرنٹ، وولٹیج، پاور، توانائی، درجہ حرارت (3 پوائنٹس)، رابطہ پہننے کی سطح
پروٹیکشن کلاس (انکلوژر)	IP40 (معیاری)، IP54 (اختیاری)
آپریٹنگ درجہ حرارت	-5°C سے +45°C (40°C سے اوپر نیچے)
نمی	≤85% نان کنڈینسنگ
معیارات	IEC 61439-1, IEC 61439-2, GB/T 7251.8

مصنوعات کی خصوصیات اور ایپلی کیشنز

MCS کم وولٹیج ذہین دراز کیبنٹ سوئچ گیئر کی اہم خصوصیات

فیچر	تفصیل
دراز پوزیشن ڈیجیٹل ریڈ آؤٹ	ہر دراز مرکزی HMI کو اپنی صحیح پوزیشن (کنیکٹڈ/ٹیسٹ/آئیسولیٹڈ) رپورٹ کرتا ہے۔ مزید کوئی اندازہ نہیں۔
ذہین درجہ حرارت کی نگرانی	فی دراز تین PT100 سینسر بنیادی رابطہ، چیسس، اور محیط درجہ حرارت کی پیمائش کرتے ہیں۔ 85°C پر الرٹس۔
ہر دراز پر غیر مستحکم میموری چپ	اسٹورز دراز کی شناخت، درجہ بندی، دیکھ بھال کی تاریخ، اور چلنے کے اوقات۔ خود کو پہچاننے والے پلگ اینڈ پلے دراز۔
موٹرائزڈ دراز کا آپشن	ہائی کرنٹ دراز (≥400A) کے لیے، 24V DC موٹر کے ذریعے ریموٹ اندراج/واپس لینا۔ آپریٹر آرک فلیش زون سے باہر رہتا ہے۔
نمی سینسر کے ساتھ اینٹی کنڈینسیشن ہیٹر	خودکار ہیٹر آن ہو جاتے ہیں جب انکلوژر کے اندر نسبتاً نمی>70% ہو جاتی ہے۔ رساو کرنٹ کو روکتا ہے۔
مربوط توانائی کی پیمائش (کلاس 1.0)	ہر دراز میں توانائی کی پیمائش کرنے والی چپ شامل ہوتی ہے۔ بیرونی میٹر کی ضرورت نہیں ہے۔

عام ایپلی کیشنز

● ڈیٹا سینٹرز – ریئل ٹائم فیڈر مانیٹرنگ اور ریموٹ بریکر آپریشن

● ہسپتال - اہم بوجھ کو متاثر کیے بغیر دراز کی فوری تبدیلی

● واٹر ٹریٹمنٹ پلانٹس – اینٹی کنڈینسیشن ہیٹر کے ساتھ زیادہ نمی کو برداشت کرنا

● آٹوموٹیو مینوفیکچرنگ – موٹر جس کا آغاز پیشن گوئی کے لباس کے اشارے سے ہوتا ہے۔

● کمرشل ہائی ریزز - دراز کے ذریعہ فی کرایہ دار فرش پر توانائی کی ذیلی پیمائش

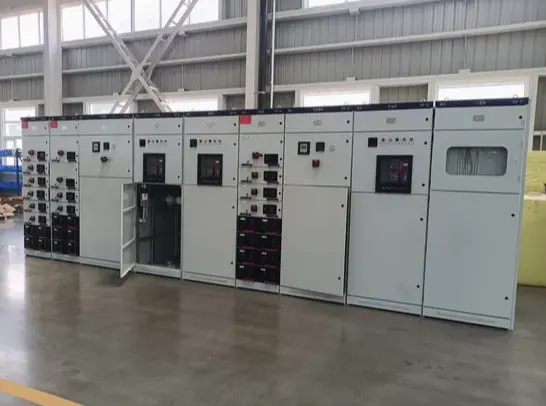

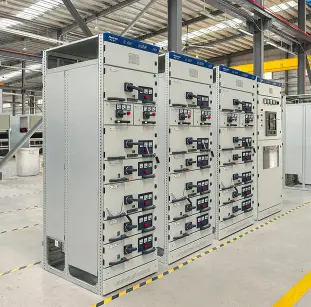

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

پیداوار کی تفصیلات

Lugao Power Co., Ltd کا ہر MCS کم وولٹیج ذہین دراز کیبنٹ سوئچ گیئر درستگی اور تفصیل پر توجہ کے ساتھ بنایا گیا ہے:

● انکلوژر مینوفیکچرنگ: 1.5 ملی میٹر سے 2.0 ملی میٹر زنک لیپت اسٹیل، مکمل طور پر ویلڈیڈ فریم۔ پاؤڈر کوٹنگ RAL 7035، کم از کم موٹائی 70μm۔ نمک سپرے ٹیسٹ ≥400 گھنٹے فی ISO 9227۔

● بس بار سسٹم: اعلی چالکتا ETP کاپر (99.9% پاکیزگی)۔ تمام جوڑ سلور چڑھایا (8μm کم از کم)۔ 1000V کے لیے درجہ بندی کی گئی گرمی سے سکڑنے والی آستینوں کے ساتھ مکمل طور پر موصل بس بار۔

● دراز چیسس: 2.5 ملی میٹر کولڈ رولڈ اسٹیل سے بنایا گیا ہے جس میں سنکنرن مزاحم گزرنا ہے۔ خود چکنا کرنے والی پولیمر گائیڈ ریلز>5,000 سائیکلوں کے لیے ہموار حرکت کی ضمانت دیتی ہیں۔

● پرائمری رابطے: بہار سے بھری ہوئی بازو پر کاپر ٹنگسٹن الائے ٹپس۔ سلور چڑھایا رابطہ سطحیں. ری پلیٹنگ کے بغیر 3,000 برقی آپریشنز کے لیے درجہ بندی کی گئی ہے۔

● ثانوی رابطے: 24-پن سلور چڑھایا پلگ ان کنیکٹر جس میں گولڈ فلش پن ہے۔ رابطہ مزاحمت <1mΩ. 10,000 اندراج/نکالنے کے چکروں کے لیے درجہ بند۔

● سمارٹ الیکٹرانکس: صنعتی درجے کے اجزاء -25°C سے +85°C کی درجہ بندی۔ ہر دراز کنٹرولر 72 گھنٹے برن ان اور کیلیبریشن سے گزرتا ہے جو قومی معیارات کے مطابق قابل شناخت ہے۔

● فیکٹری ٹیسٹنگ: ہر یونٹ کو ڈائی الیکٹرک ٹیسٹ (2.5kV/منٹ)، درجہ حرارت میں اضافہ ٹیسٹ (1.1x ریٹیڈ کرنٹ پر) اور فنکشنل کمیونیکیشن ٹیسٹ سے مشروط کیا جاتا ہے۔ ٹیسٹ رپورٹس 15 سال سے محفوظ ہیں۔

سرٹیفیکیشن اور کوالٹی اشورینس - کیوں Lugao کا انتخاب کریں؟

سرٹیفیکیشن	تفصیلات
IEC 61439-2	IEC 61439-1/2 مطابق ڈیزائن۔ پراجیکٹ کی ضروریات کے مطابق ٹائپ ٹیسٹ دستاویزات یا تھرڈ پارٹی انسپکشن رپورٹس فراہم کی جا سکتی ہیں۔
ISO 9001:2015	کوالٹی مینجمنٹ سسٹم
ISO 14001:2015	ماحولیاتی انتظام
سی ای مارکنگ	LVD اور EMC تعمیل
RoHS	تمام الیکٹرانک ماڈیول لیڈ فری اور RoHS کے مطابق ہیں۔

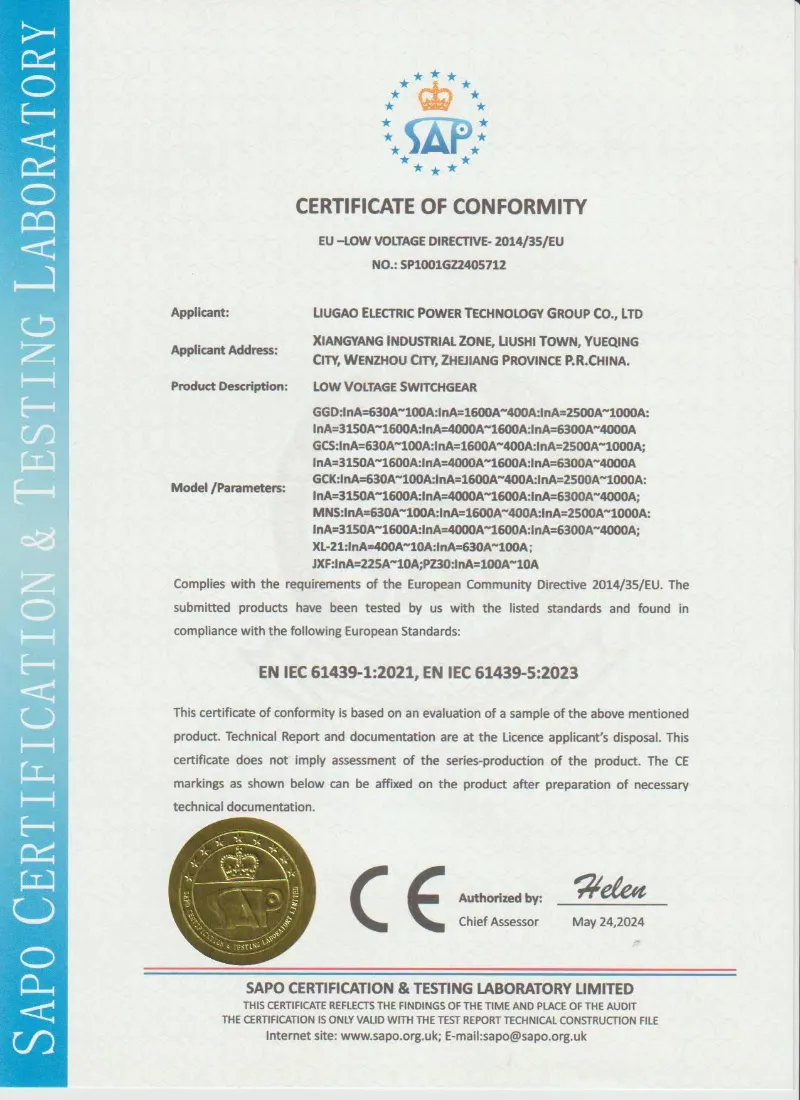

IEC 61439 of MCS Low Voltage Intelligent Drawer Cabinet Switchgear

Lugao ISO 9001 quality management certificate

کیوں Lugao پاور کا انتخاب کریں؟

قابلیت	Lugao حل
دراز ذہانت	دراز کی پوزیشن، درجہ حرارت، توانائی اور آپریٹنگ اسٹیٹس کی نگرانی دستیاب ہے۔
مواصلات	Modbus RTU/TCP اور دوسرے پروٹوکول پروجیکٹ کی ضروریات کے مطابق دستیاب ہیں۔
موٹرائزڈ دراز	ہائی کرنٹ دراز یونٹس کے لیے اختیاری موٹرائزڈ دراز ڈیزائن
ڈیلیوری	ترسیل کا وقت ترتیب، مقدار اور اجزاء کے برانڈ پر منحصر ہے۔
وارنٹی	پروجیکٹ کے معاہدے کی بنیاد پر اختیاری توسیعی تعاون کے ساتھ معیاری وارنٹی

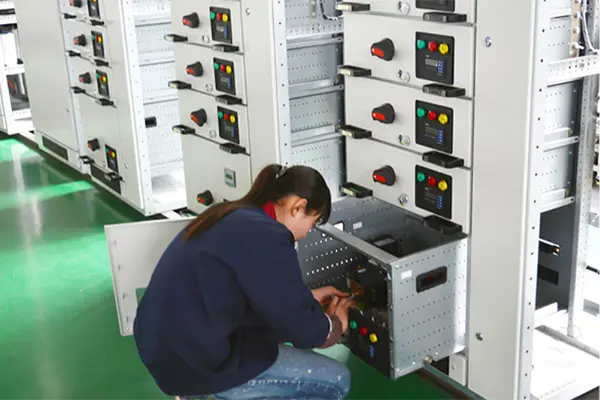

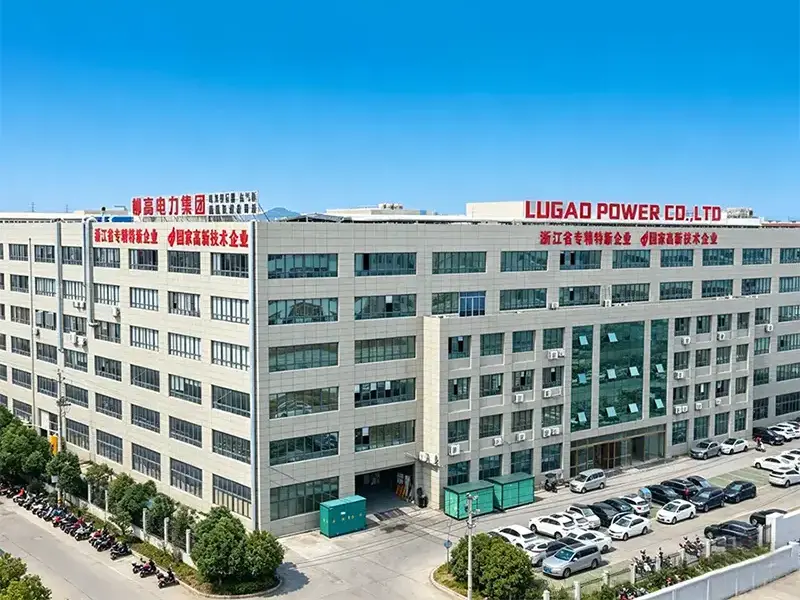

Lugao low voltage switchgear production workshop lugao Lugao factory testing for MCS low voltage switchgear

حسب ضرورت کے اختیارات

الیکٹریکل کنفیگریشن	آنے والا یونٹ، فیڈر یونٹ، موٹر کنٹرول یونٹ، کپیسیٹر معاوضہ یونٹ
دراز کا سائز	8E/2، 8E، 16E، 24E لوڈ کی ضروریات کے مطابق
مواصلات	Modbus RTU، Modbus TCP، Profibus DP، Ethernet/IP اختیاری
مانیٹرنگ فنکشن	کرنٹ، وولٹیج، توانائی، درجہ حرارت، دراز کی پوزیشن اور الارم کی حیثیت
اجزاء کا برانڈ	ABB، Schneider، Siemens، CHINT یا پروجیکٹ کے مخصوص برانڈز
بس بار سسٹم	کاپر یا ایلومینیم بس بار، حسب ضرورت ریٹیڈ کرنٹ اور شارٹ سرکٹ لیول
آئی پی پروٹیکشن	IP40 معیاری، IP54 اختیاری۔
دستاویزی	سنگل لائن ڈایاگرام، لے آؤٹ ڈرائنگ، وائرنگ ڈایاگرام، دراز کا شیڈول اور ٹیسٹ رپورٹ

اکثر پوچھے گئے سوالات

Q1: کیا دراز کی آن بورڈ میموری بجلی کی بندش سے بچ جاتی ہے؟

A: ہاں۔ غیر مستحکم FRAM چپ بیرونی طاقت کے بغیر کم از کم 10 سال تک ڈیٹا کو برقرار رکھتی ہے۔ چلنے کے اوقات، ایونٹ کے لاگز، اور رابطہ پہننے کا ڈیٹا محفوظ ہے۔

Q2: کیا مواصلاتی پروٹوکول کھلا ہے یا ملکیتی؟

A: کھولیں۔ ہم معیاری Modbus RTU/TCP رجسٹر استعمال کرتے ہیں (ہمارے دستی میں دستاویزی)۔ آپ اضافی گیٹ وے لائسنس کے بغیر کسی بھی فریق ثالث SCADA، PLC، یا BMS سے جڑ سکتے ہیں۔

Q3: اگر دراز کا درجہ حرارت سینسر ناکام ہو جائے تو کیا ہوتا ہے؟

A: کنٹرولر دراز کے LCD پر اور مواصلات کے ذریعے "سینسر کی خرابی" کی اطلاع دے گا۔ مکینیکل آپریشن غیر متاثر رہتا ہے۔ دراز کو ہٹائے بغیر ایک متبادل سینسر کٹ 5 منٹ سے کم میں انسٹال کی جا سکتی ہے۔

Q4: کیا میں بنیادی سرکٹ بریکر کے بغیر اسپیئر دراز کا آرڈر دے سکتا ہوں؟

A: ہاں۔ ہم اسے "خالی سمارٹ دراز شیل" کہتے ہیں - اس میں چیسس، ثانوی رابطے، میموری چپ، اور مانیٹرنگ الیکٹرانکس شامل ہیں لیکن مین بریکر کے بغیر۔ آپ بعد میں اپنا پسندیدہ بریکر انسٹال کر سکتے ہیں۔
