MNS ماڈیولرائزیشن ڈرا آؤٹ ٹائپ سوئچ کیبنٹ

Lugao Power Co., Ltd. آپ کو MNS Modularization Draw-out type Switch Cabinet، ایک اعلی کثافت، مکمل طور پر ماڈیولر کم وولٹیج سوئچ گیئر پلیٹ فارم خریدنے کی تجویز کرتا ہے۔ یہ معیاری ماڈیولز کے ساتھ واپس لینے کے قابل فعالیت کو یکجا کرتا ہے، تیزی سے تبدیلی، توسیع پذیر توسیع، اور آسان دیکھ بھال کو قابل بناتا ہے۔ اہم پاور ماحول کے لئے مثالی۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

MNS ماڈیولرائزیشن ڈرا آؤٹ قسم سوئچ کیبنٹ ایک ہے۔کم وولٹیج (690V تک) بند سوئچ گیئرMNS (ماڈیولر نیٹ ورک سسٹم) کے فریم ورک کے مطابق ڈیزائن کردہ اسمبلی۔ ہر فنکشنل یونٹ - جیسے موٹر اسٹارٹر، فیڈر بریکر، یا پاور سپلائی ماڈیول - کو ایک انفرادی ڈرا آؤٹ کیسٹ میں رکھا جاتا ہے جسے پورے سسٹم کو بند کیے بغیر ڈالا، نکالا، یا تبدیل کیا جاسکتا ہے۔ کابینہ تین بنیادی کام انجام دیتی ہے: بجلی کی تقسیم (متعدد ذیلی سرکٹس کو کھانا کھلانا)، موٹر کنٹرول (شروع کرنا، روکنا، موٹروں کی حفاظت کرنا)، اور نظام کی حفاظت (شارٹ سرکٹ، اوورلوڈ، اور زمینی غلطی کی تنہائی)۔ مختصراً، یہ صنعتی اور تجارتی سہولیات کے لیے ایک پلگ اینڈ پلے پاور مینجمنٹ سینٹر ہے۔

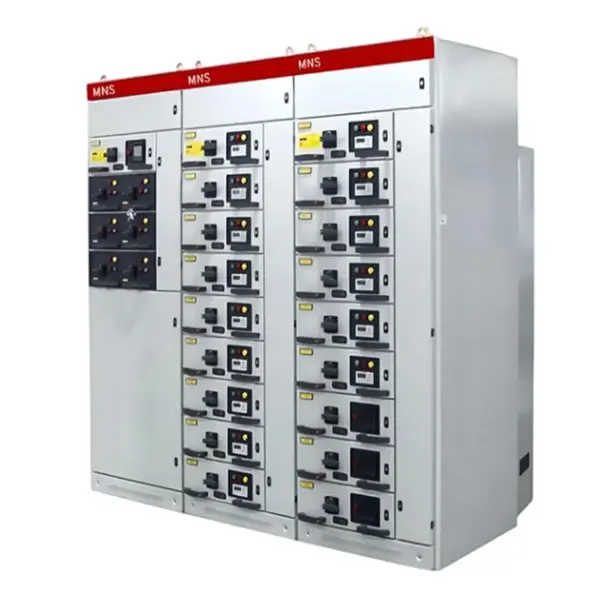

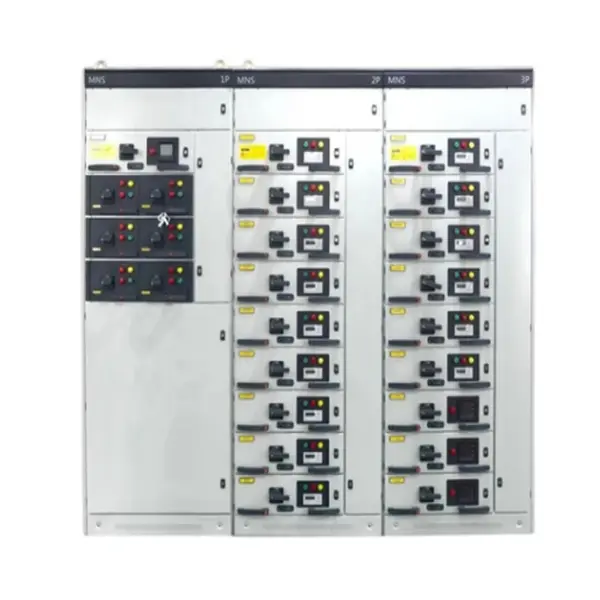

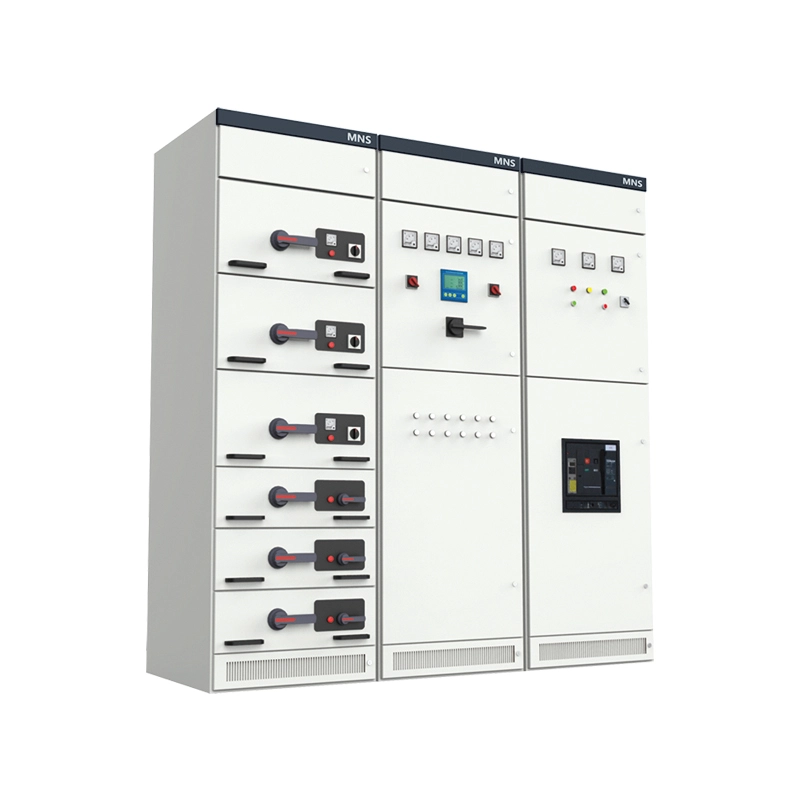

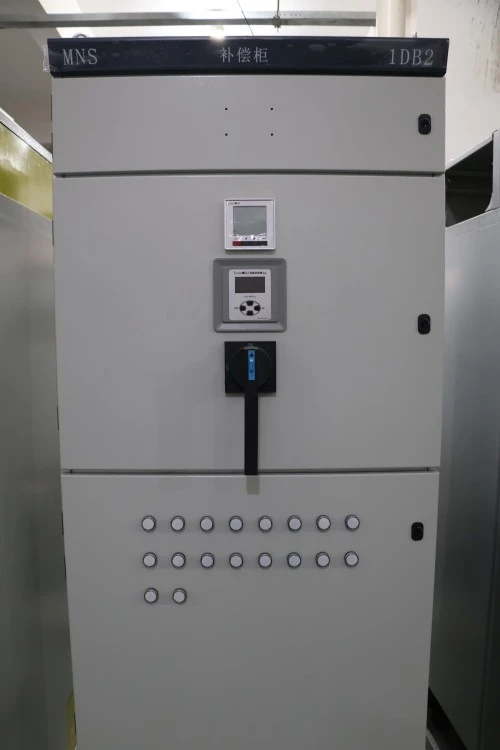

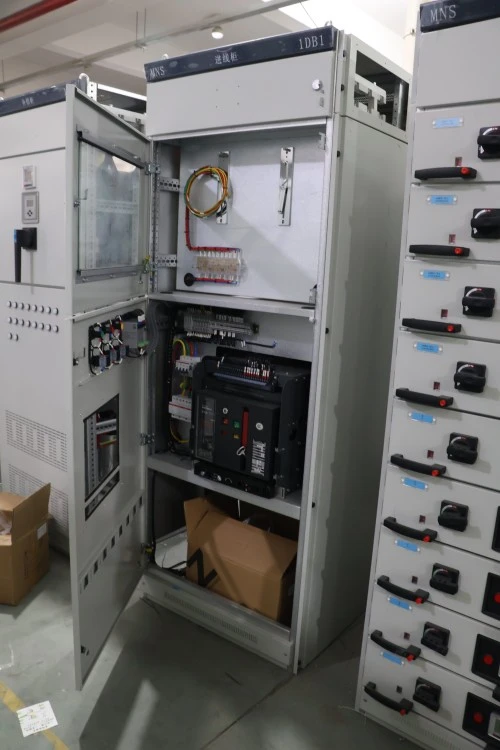

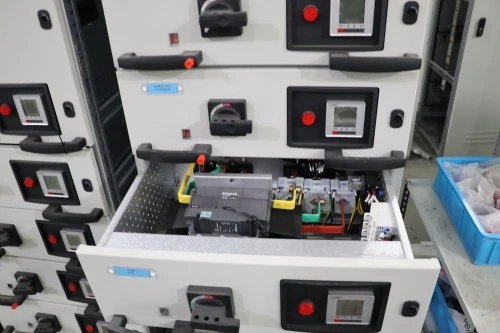

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

مصنوعات کے فوائد

فائدہ	تفصیل
واقعی ماڈیولر فن تعمیر	ہر ڈرا آؤٹ کیسٹ میکانکی اور برقی طور پر آزاد ہے۔ آپ پوری کابینہ کو دوبارہ انجینئر کیے بغیر کیسٹوں کو شامل، ہٹا سکتے یا اپ گریڈ کر سکتے ہیں۔ یہ MNS ماڈیولرائزیشن ڈرا آؤٹ ٹائپ سوئچ کیبنٹ کو بڑھتی ہوئی فیکٹریوں کے لیے مثالی بناتا ہے۔
اعلی کثافت کے نشانات	24 فنکشنل یونٹس فی واحد عمودی سیکشن (8E/2 کیسٹس)۔ روایتی فکسڈ سوئچ بورڈز کے مقابلے میں 30-40% منزل کی جگہ بچاتا ہے۔
تین پوزیشن دراج میکانزم	پیڈلاک سے مطابقت رکھنے والے انٹر لاک کے ساتھ ٹیسٹ، الگ تھلگ اور منسلک پوزیشنز۔ درازوں کو غلط طریقے سے نہیں ڈالا جا سکتا - کلیدی گائیڈز بے میل ہونے سے بچتے ہیں۔
فنکشن کے لحاظ سے مکمل علیحدگی	مین بس، کیبل انٹری، اور فنکشنل یونٹس کے لیے علیحدہ کمپارٹمنٹ۔ آرک کنٹینمنٹ اور آگ کے پھیلاؤ کی روک تھام موروثی ہے۔
گرم تبدیل کرنے کی صلاحیت	ایک فیڈر دراز کو تبدیل کریں جب تک کہ مین بس لائیو رہے۔ ڈاؤن ٹائم خود دراز تک محدود ہے – عام طور پر 5 منٹ سے کم۔
صرف فرنٹ آپریشن اور دیکھ بھال	تمام دراز، کیبلنگ، اور کنٹرول سامنے سے قابل رسائی ہیں۔ کابینہ کو دیوار کے خلاف رکھا جا سکتا ہے، اس سے بھی زیادہ جگہ بچائی جا سکتی ہے۔
ہائی شارٹ سرکٹ کا سامنا	1 سیکنڈ کے لیے 100kA تک (فی IEC 61439-2 ٹیسٹ کیا گیا)۔ بس بار سسٹم مکمل طور پر موصل اور متحرک دباؤ کے خلاف معاون ہے۔
مستقبل کے لیے تیار کنیکٹوٹی	بلٹ ان کرنٹ/وولٹیج سینسرز اور Modbus TCP کمیونیکیشن کے ساتھ اختیاری سمارٹ دراز۔ آپ کے SCADA یا بلڈنگ مینجمنٹ سسٹم میں براہ راست انضمام۔

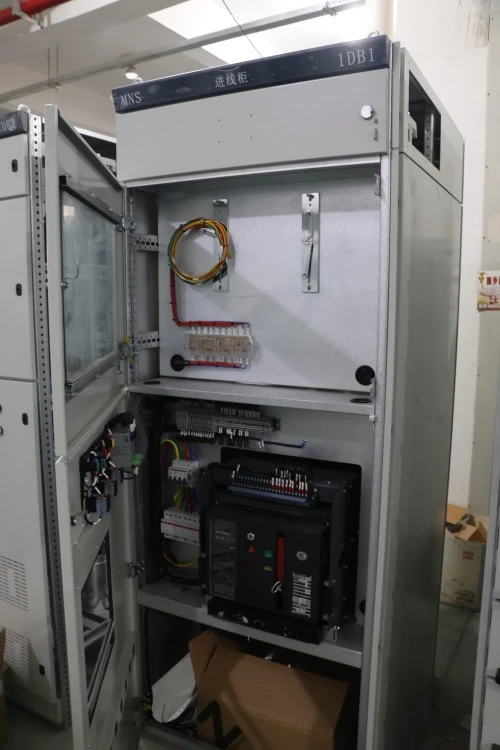

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

مصنوعات کی خصوصیات

عام نکالنے کے قابل کابینہ کے برعکس، MNS ماڈیولرائزیشن ڈرا آؤٹ قسم سوئچ کیبنٹ میں یہ مخصوص خصوصیات شامل ہیں:

فیچر	مخصوص فائدہ
مربوط آپریشن کے اشارے کے ساتھ دراز کا ہینڈل	ہینڈل کا رنگ پوزیشن دکھاتا ہے: سفید (الگ تھلگ)، پیلا (ٹیسٹ)، سبز (منسلک)۔ حیثیت کی تصدیق کے لیے دراز کھولنے کی ضرورت نہیں ہے۔
فکسڈ رابطوں کے لیے خودکار شٹر	جب دراز واپس لیا جاتا ہے، تو دھاتی شٹر خود بخود جھولے کے اندر لائیو فکسڈ رابطوں کا احاطہ کر لیتے ہیں۔ انگلی کے حادثاتی رابطے کو روکتا ہے۔
مین سوئچ کے ساتھ دراز انٹر لاک	دراز کو داخل یا واپس نہیں لیا جا سکتا جب تک کہ مین سرکٹ بریکر آف پوزیشن میں نہ ہو۔ حرکت کے دوران آرکنگ کو روکتا ہے۔
براہ راست کیبل ٹوکری کے ذریعے	رداس کی رکاوٹوں کو موڑنے کے بغیر اوپر یا نیچے سے کیبل کا اندراج۔ فی فیز 4x240mm² تک ایلومینیم یا کاپر کیبلز کو سپورٹ کرتا ہے۔
نمبر والے فیرولز کے ساتھ فیکٹری وائرڈ سیکنڈری ہارنس	ہر کنٹرول تار پہلے سے ختم اور نمبر شدہ ہے۔ متبادل دراز مماثل پلگ ان سیکنڈری کنیکٹر کے ساتھ آتا ہے – سائٹ پر دوبارہ وائرنگ نہیں ہے۔
دراز کا وزن دستی آپریشن کے لیے ≤25kg	زیادہ تر 8E/2 اور 8E دراز اتنے ہلکے ہوتے ہیں کہ ایک شخص کو اٹھانے والے ٹولز کے بغیر ہینڈلنگ کر سکے۔ بھاری درازوں میں رولر اسسٹ ہوتا ہے۔
اینٹی کنڈینسیشن کوٹنگ کے ساتھ کولڈ رولڈ اسٹیل	خصوصی کوٹنگ نمی کو خراب کرنے سے روکتی ہے۔ 500 گھنٹے نمک کے سپرے (ISO 9227) کے لیے ٹیسٹ کیا گیا۔ مرطوب ماحول کے لیے موزوں ہے۔

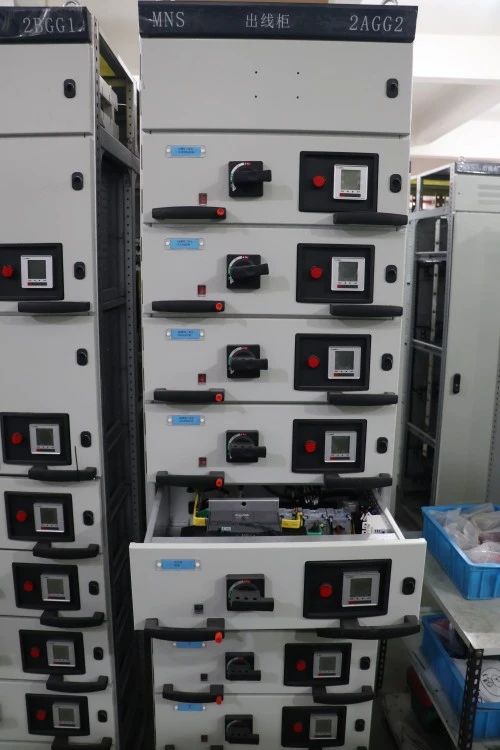

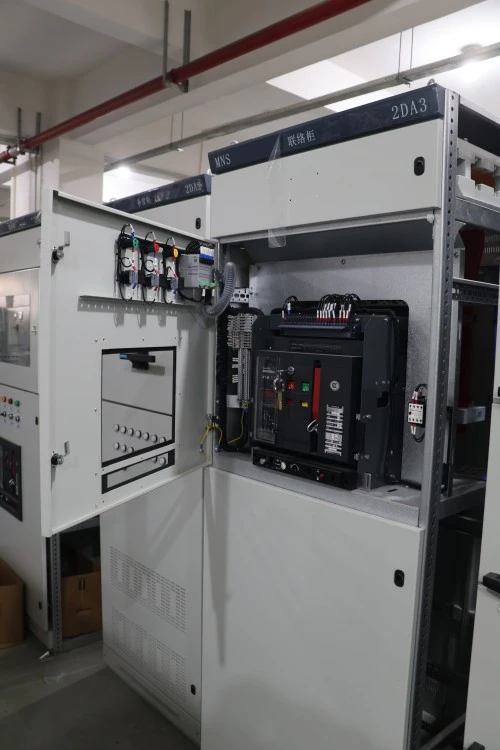

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

پروڈکٹ کے پیرامیٹرز

پیرامیٹر	تفصیلات
ریٹیڈ آپریشنل وولٹیج	380V/400V/690V AC
شرح شدہ موصلیت وولٹیج	1000V تک
مین بس بار کا ریٹیڈ کرنٹ	ترتیب کے لحاظ سے 4000A یا 6300A تک
ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ	50kA/65kA/100kA تک، پراجیکٹ کی ضروریات سے مشروط
دراز ماڈیول	8E/2، 8E، 16E، 24E
تحفظ کی ڈگری	IP30/IP40 معیاری، IP54 اختیاری
علیحدگی کی شکل	فارم 2b، فارم 3b، فارم 4b اختیاری
قابل اطلاق معیارات	IEC 61439-1, IEC 61439-2, GB/T 7251
کیبل انٹری	اوپر یا نیچے کیبل کا اندراج
تنصیب	اندرونی تنصیب

مصنوعات کی درخواست (منظر نامہ)

MNS ماڈیولرائزیشن ڈرا آؤٹ قسم کی سوئچ کیبنٹ بڑے پیمانے پر اس میں تعینات ہے:

● صنعتی پلانٹس: آٹوموٹو اسمبلی لائنز، خوراک اور مشروبات کی پیداوار، کیمیکل بیچ پروسیسنگ

● کمرشل کمپلیکس: شاپنگ مالز، بلند و بالا دفتری عمارتیں، ہسپتال

● انفراسٹرکچر: واٹر ٹریٹمنٹ پلانٹس، پمپنگ اسٹیشنز، ہوائی اڈے کے سامان کو سنبھالنے کے نظام

● ڈیٹا سینٹرز: کم وولٹیج مین ڈسٹری بیوشن بورڈ (LVMDB) اور ریموٹ پاور پینلز (RPP)

● قابل تجدید توانائی: سولر فارم انورٹرز، ونڈ ٹربائن سے معاون بجلی کی فراہمی

● میرین اور آف شور: شپ بورڈ پاور ڈسٹری بیوشن

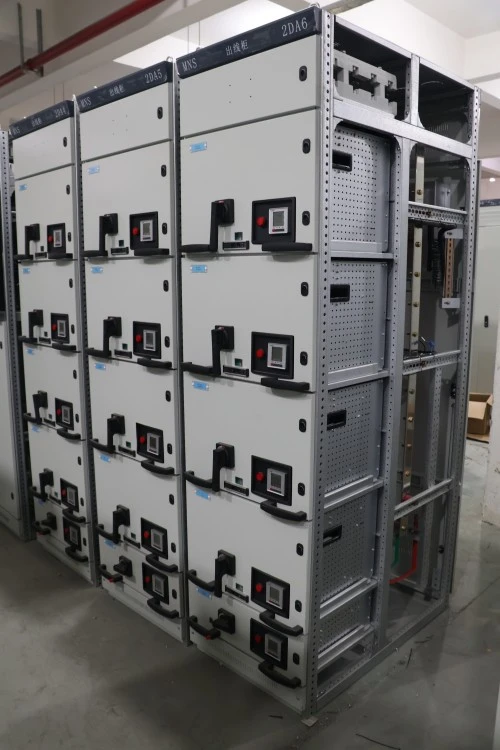

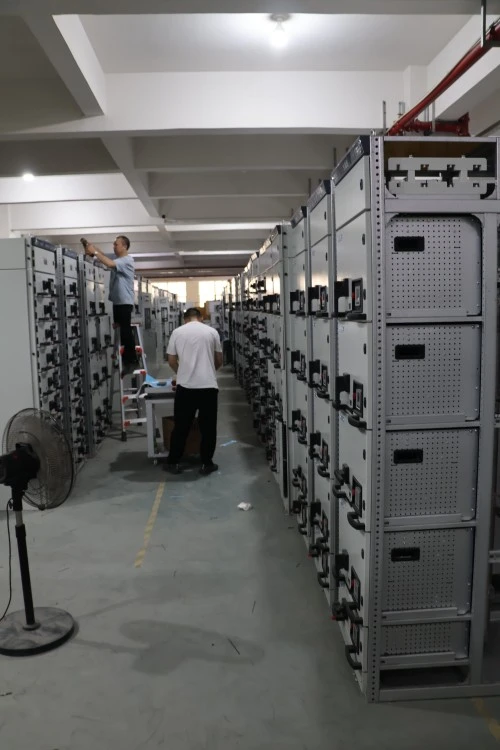

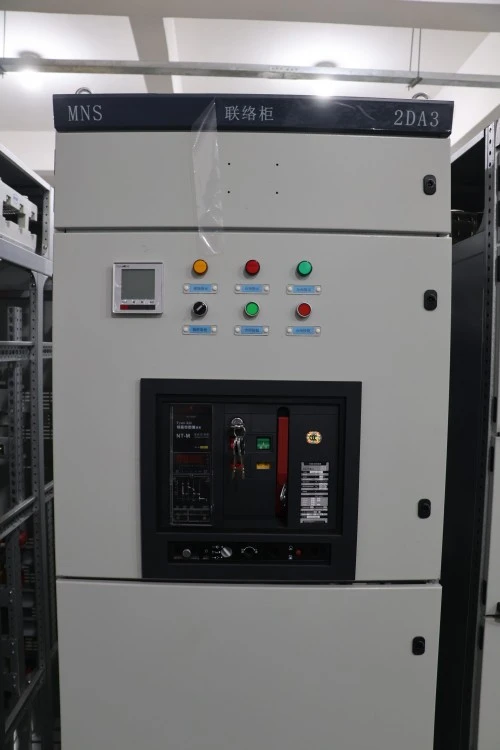

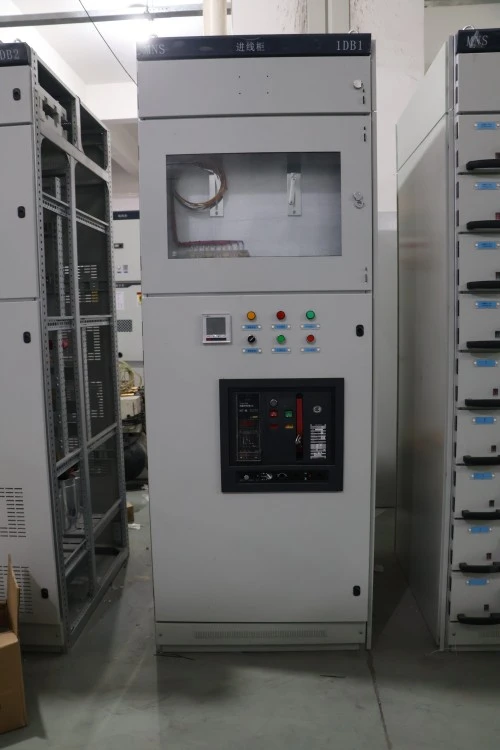

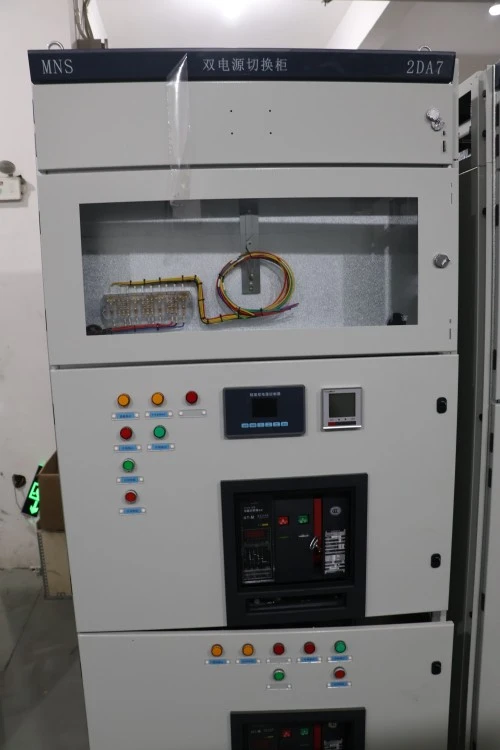

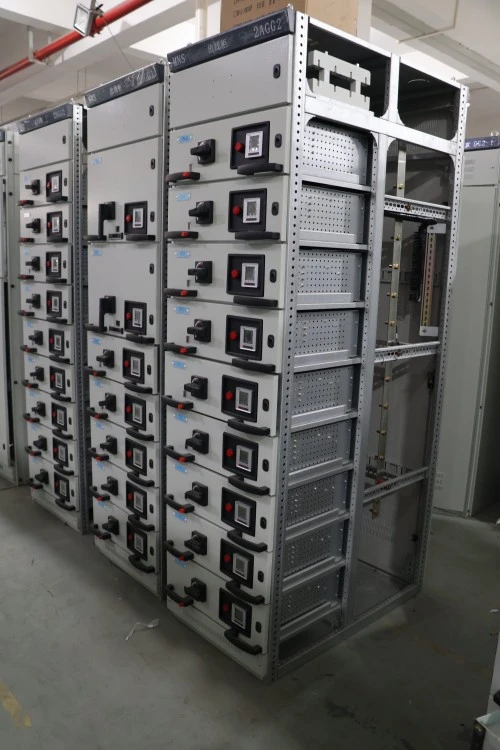

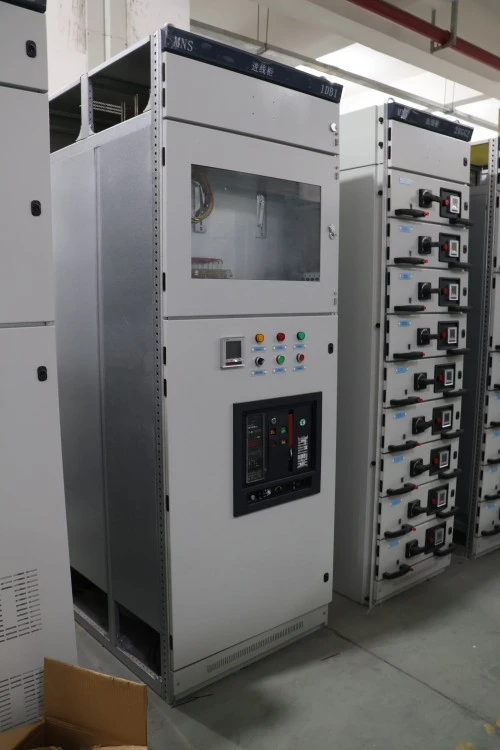

Mns Modularization Draw Out Type Switch Cabinet

پیداوار کی تفصیلات

● Lugao Power Co., Ltd.ہر MNS ماڈیولرائزیشن ڈرا آؤٹ قسم کی سوئچ کیبنٹ کو درستگی کے ساتھ تیار کرتا ہے:

● انکلوژر میٹریل: 2.0 ملی میٹر موٹا کولڈ رولڈ اسٹیل، IP40 اسٹینڈرڈ کے ساتھ مکمل ویلڈڈ فریم (IP54 اختیاری)۔ پاؤڈر کوٹنگ کی موٹائی ≥80μm، RAL 7035 ہلکا خاکستری۔

● بس بار سسٹم: مستطیل تانبے کی سلاخیں (98% IACS چالکتا) ٹن چڑھایا جوڑ کے ساتھ۔ تمام بس بار گرمی سے سکڑنے والی آستین (سرخ، پیلے، نیلے، غیر جانبدار کے لیے سرمئی) کا استعمال کرتے ہوئے مکمل طور پر موصل ہیں۔

● دراز کا جھولا: 2.5 ملی میٹر زنک لیپت اسٹیل سے بنا ہے جس میں خود چکنا کرنے والے نایلان رولرز ہیں۔ 500 چکروں کے بعد دراز اندراج/نکالنے کی قوت ≤150N۔

● فکسڈ رابطے: سلور الائے ٹپڈ، بہار سے بھری ہوئی ڈیزائن۔ کارکردگی میں کمی کے بغیر 2,000 اضافے کے لیے درجہ بندی کی گئی۔

● ثانوی رابطے: 24-پن پلگ اور ساکٹ سلور چڑھایا کنیکٹر۔ 10,000 ملاوٹ کے چکروں کے لیے ڈیزائن کیا گیا ہے۔

● دراز کی شناخت: ہر دراز کے سامنے لیزر کندہ کاری والا لیبل ہولڈر۔ ڈیجیٹل اثاثوں سے باخبر رہنے کے لیے اختیاری QR کوڈ۔

● فیکٹری ٹیسٹنگ: ہر فنکشنل یونٹ وائرنگ کی مکمل جانچ، ڈائی الیکٹرک طاقت ٹیسٹ (1 منٹ کے لیے 2.5kV) اور درجہ حرارت میں اضافہ ٹیسٹ (1.1x ریٹیڈ کرنٹ پر) سے گزرتا ہے۔ ٹیسٹ رپورٹس شپمنٹ کے ساتھ شامل ہیں۔

سرٹیفیکیشن اور کوالٹی اشورینس

Lugao سوئچ گیئر مینوفیکچرنگ کے لیے ISO پر مبنی کوالٹی مینجمنٹ کے طریقہ کار کی پیروی کرتا ہے۔ پروجیکٹ آرڈرز کے لیے، ہم تصدیق شدہ تکنیکی معاہدے کے مطابق شپمنٹ سے پہلے معائنہ کے دستاویزات، معمول کی جانچ کی رپورٹس اور مصنوعات کی تصاویر فراہم کر سکتے ہیں۔

ISO 9001 کوالٹی مینجمنٹ سسٹم
ISO 14001 ماحولیاتی انتظام کا نظام
IEC 61439-1/2 پر مبنی ڈیزائن اور جانچ
شپمنٹ سے پہلے معمول کی جانچ کی رپورٹ
فیکٹری معائنہ کی تصاویر درخواست پر دستیاب ہیں۔

Lugao ISO 9001 quality management certificate

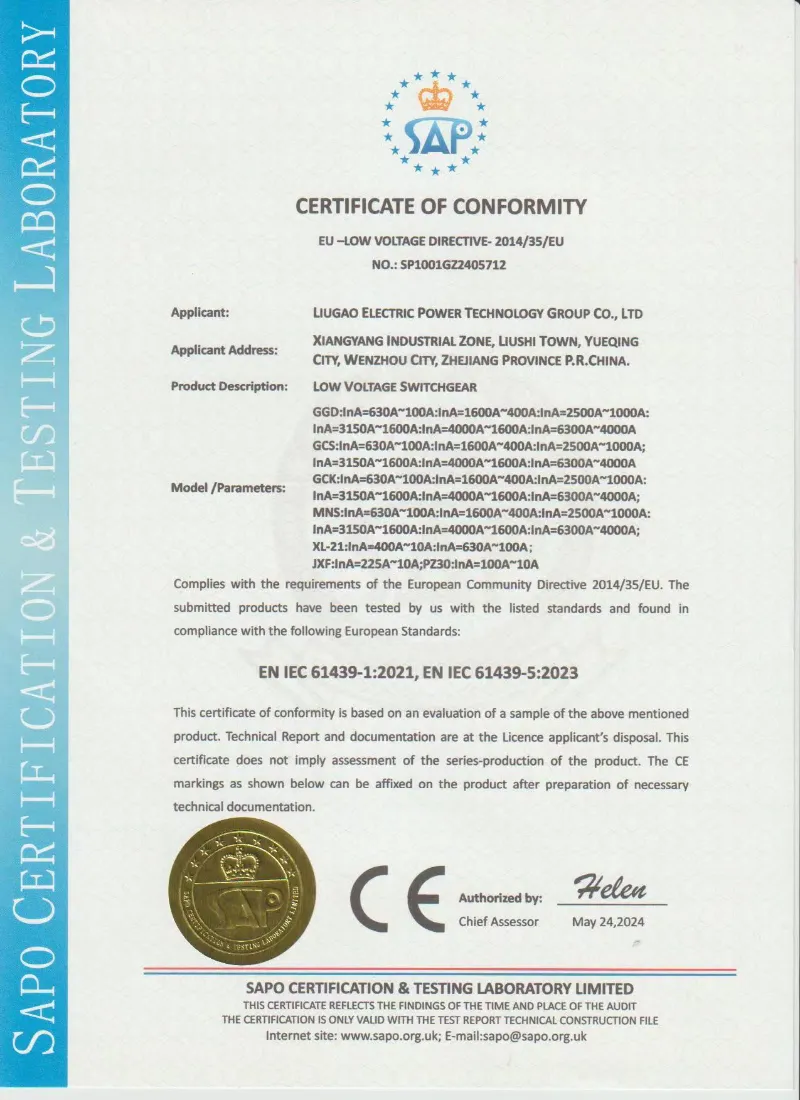

Lugao IEC 61439 certificate for low voltage switchgear

پیکجنگ، شپنگ اور بعد فروخت

پیکیجنگ اور شپنگ

● انفرادی دراز کی پیکیجنگ: کوروگیٹڈ باکس کے اندر اینٹی سٹیٹک ببل ریپ، سرکٹ ڈایاگرام اور ریٹنگ کے ساتھ لیبل لگا ہوا ہے۔

● مین کابینہ پیکیجنگ: اسٹریچ فلم + وی سی آئی پیپر + پلائیووڈ ایکسپورٹ کریٹ (15 ملی میٹر موٹائی)۔ تمام کریٹ بیسز فورک لفٹ جیبوں سے لیس ہیں۔

● شپنگ کی اصطلاح: FOB ننگبو، CIF بڑی بندرگاہیں، یا EXW۔

● لیڈ ٹائم: معیاری کنفیگریشنز کے لیے 20 کام کے دن۔

فروخت کے بعد سروس

● وارنٹی مدت: کمیشن کی تاریخ سے 12 ماہ (زیادہ سے زیادہ 18 ماہ ترسیل سے)۔

● ویڈیو کال یا ای میل کے ذریعے مفت ریموٹ تکنیکی مدد (4 کاروباری گھنٹوں کے اندر جواب)۔

اکثر پوچھے گئے سوالات:

Q1: 8E/2، 8E، اور 16E دراز میں کیا فرق ہے؟

A: یہ دراز کی اونچائی کے ماڈیولز کا حوالہ دیتے ہیں: 8E/2 = 100mm (آدھا ماڈیول)، 8E = 200mm (مکمل ماڈیول)، 16E = 400mm (ڈبل ماڈیول)۔ دراز جتنا بڑا ہوگا، قابل اجازت موجودہ درجہ بندی اتنی ہی زیادہ ہوگی اور زیادہ ثانوی ٹرمینلز دستیاب ہوں گے۔

Q2: کیا میں آنے والی سپلائی کو منقطع کیے بغیر دراز کو تبدیل کر سکتا ہوں؟

A: ہاں۔ یہ MNS ماڈیولرائزیشن ڈرا آؤٹ ٹائپ سوئچ کیبنٹ کی بنیادی خصوصیت ہے۔ دراز کو الگ تھلگ پوزیشن (سفید ہینڈل) پر لے جائیں، انلاک کریں اور اسے باہر نکالیں۔ مین بس متحرک رہتی ہے۔ تاہم، ہمیشہ پہلے لوڈ سائیڈ کو منقطع کریں۔

Q3: کیا کابینہ درجہ حرارت کی نگرانی کے نظام کے ساتھ آتی ہے؟

A: معیاری یونٹس میں نگرانی شامل نہیں ہے، لیکن ہم ایمبیڈڈ PT100 سینسر کے ساتھ اختیاری سمارٹ دراز اور ایک مرکزی ڈسپلے یونٹ پیش کرتے ہیں جو بس بار اور دراز کا درجہ حرارت دکھاتا ہے۔

Q4: کیا موجودہ حصوں کو تبدیل کیے بغیر بعد میں کابینہ میں توسیع کی جا سکتی ہے؟

A: ہاں۔ ہر عمودی حصے کو میکانکی اور برقی طور پر سائیڈ کنکشن کے لیے ڈیزائن کیا گیا ہے۔ آپ اضافی کیوبیکل کو کسی بھی سرے پر لگا سکتے ہیں اور فراہم کردہ توسیعی کٹس کا استعمال کرتے ہوئے بس بار کو جوڑ سکتے ہیں۔

ہاٹ ٹیگز: MNS ماڈیولرائزیشن ڈرا آؤٹ ٹائپ سوئچ کیبنٹ مینوفیکچرر
