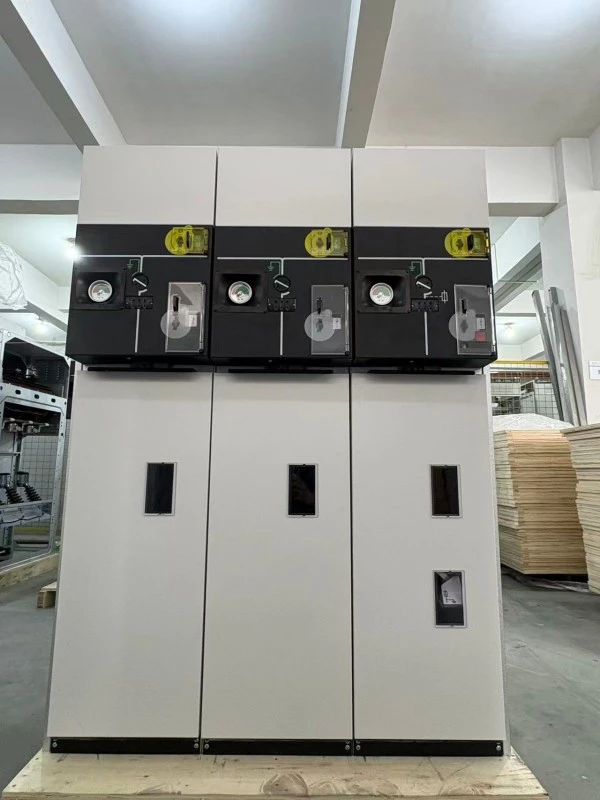

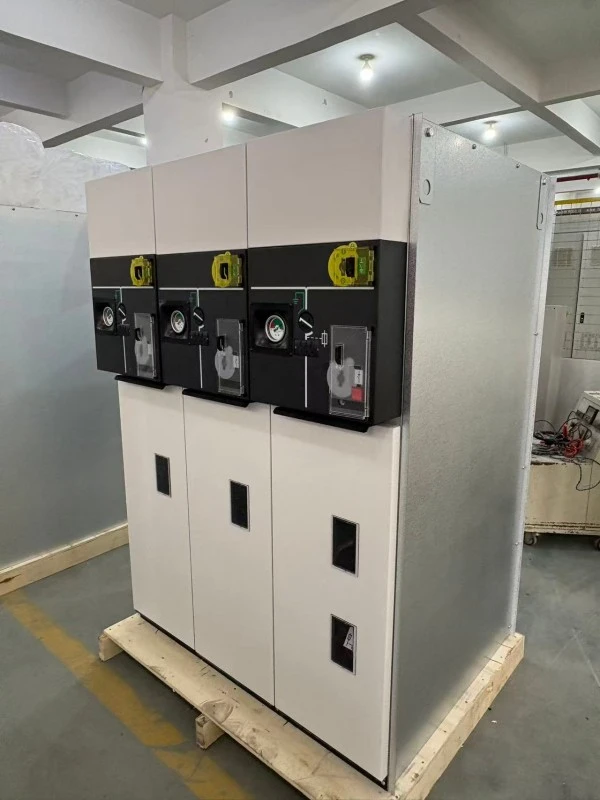

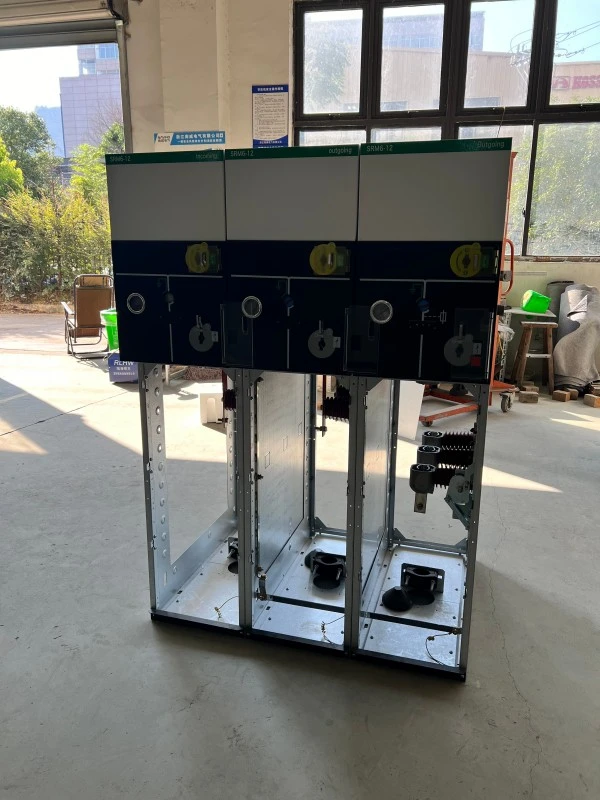

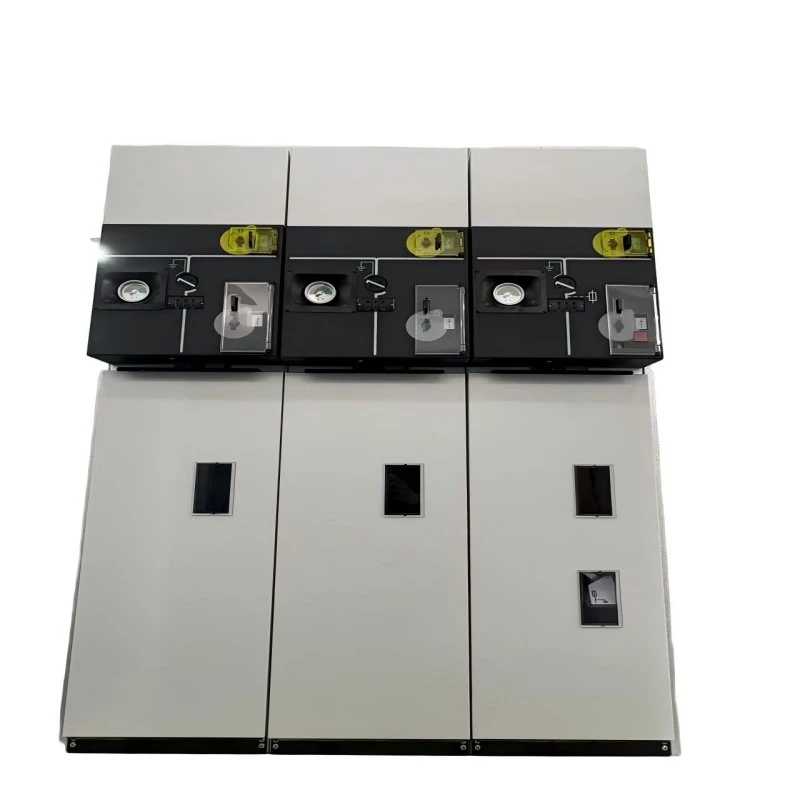

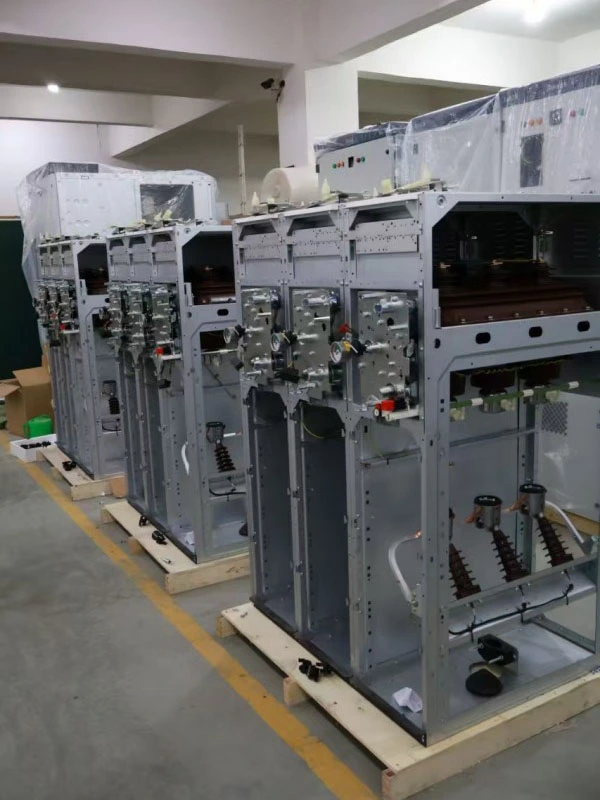

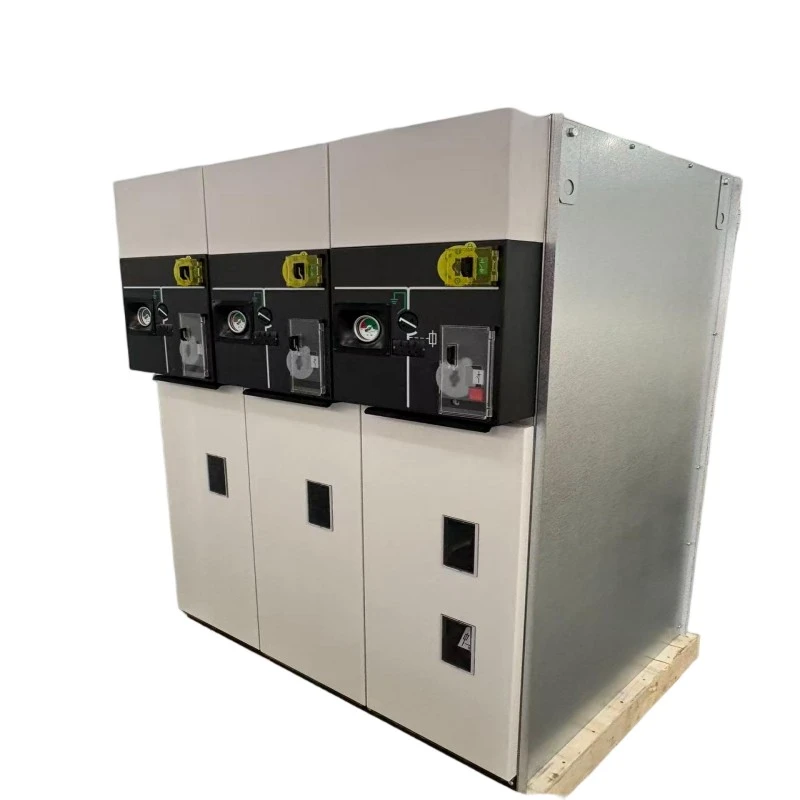

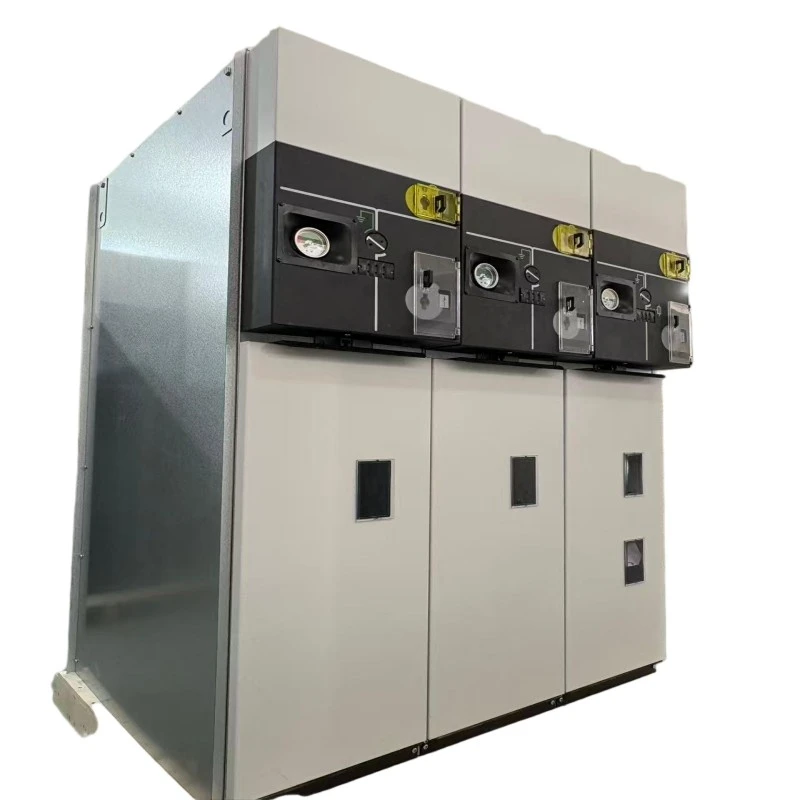

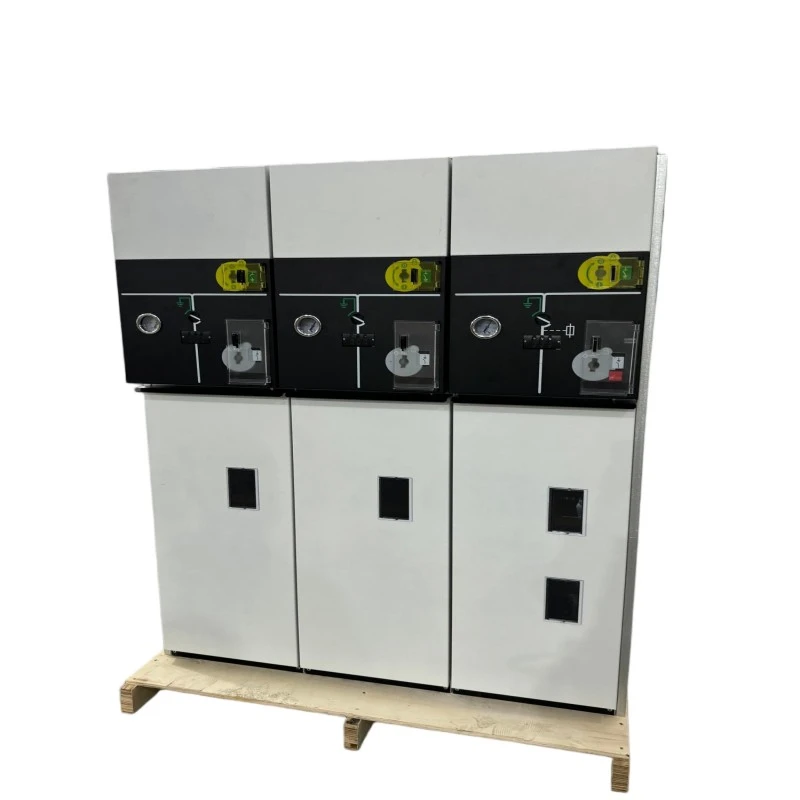

HXGN ایئر انسولیٹڈ سیلڈ رنگ مین یونٹ

"H" - باکس کی قسم کی دیوار،

"X" - رنگ نیٹ ورک،

"G" - ہوا سے موصل،

"این" - انڈور

6kV–24kV رنگ مین اور ریڈیل ڈسٹری بیوشن سسٹم کے لیے ڈیزائن کیا گیا HXGN ایئر انسولیٹڈ سیلڈ رنگ مین یونٹ دھات سے منسلک سوئچ گیئر۔ کے برعکسSF6 موصلRMUs، یہ یونٹ ہوا کو مرکزی ڈائی الیکٹرک میڈیم کے طور پر استعمال کرتا ہے، جس کے تمام زندہ پرزے ایک مہر بند، دھول سے محفوظ دھاتی کیبنٹ میں بند ہوتے ہیں۔

یہ کیا کرتا ہے؟

1. سیکنڈری ڈسٹری بیوشن میں پاور لوپس کو جوڑتا اور الگ کرتا ہے۔

2. لوڈ بریک سوئچز اور فیوز کے امتزاج کے ذریعے ڈسٹری بیوشن ٹرانسفارمرز کی حفاظت کرتا ہے

3. محفوظ دیکھ بھال کے لیے نظر آنے والے الگ تھلگ خلا فراہم کرتا ہے۔

4. گیس سے موصل سوئچ گیئر کے اقتصادی متبادل کے طور پر کام کرتا ہے۔

HXGN ایئر موصل مہربند رنگ مین یونٹ وسیع پیمانے پر ایپلی کیشنز میں استعمال کیا جاتا ہے جہاںSF6 گیسمحدود ہے، جہاں بار بار نظر آنے والے منقطع ہونے کی ضرورت ہوتی ہے، یا جہاں بجٹ کی رکاوٹیں حفاظت سے سمجھوتہ کیے بغیر ثابت شدہ، سادہ ٹیکنالوجی کی حمایت کرتی ہیں۔

مصنوعات کی تفصیل

ہمارا HXGN ایئر انسولیٹڈ سیلڈ رنگ مین یونٹ اگلی نسل کا ایئر انسولیٹڈ رنگ مین یونٹ ہے جو سب سٹیشنوں، صنعتی پلانٹس، تجارتی عمارتوں اور دیہی بجلی کی تقسیم کے نیٹ ورکس میں اندرونی تنصیب کے لیے ڈیزائن کیا گیا ہے۔ ریٹیڈ وولٹیج 6kV سے 24kV تک ہے، مین بس بارز کے لیے 630A اور فیوز سے محفوظ ٹرانسفارمر سرکٹس کے لیے 125A کا درجہ بند کرنٹ کے ساتھ۔

بنیادی تکنیکی خصوصیات:

1. بہترین فیز سپیسنگ اور موصل رکاوٹوں کے ساتھ ہوا کی موصلیت

2. مہر بند انکلوژر ڈیزائن (IP3X یا IP4X) دھول اور چوہا کے داخلے کو روکتا ہے

3. نظر آنے والے وقفے کے ساتھ تھری پوزیشن لوڈ بریک سوئچ (بند / کھلا / مٹی والا)

4. ٹرانسفارمرز کے لیے موجودہ محدود فیوز تحفظ (125A تک)

5. فیڈر کے تحفظ کے لیے اختیاری ویکیوم سرکٹ بریکر ماڈیول

6. مکینیکل انٹرلاکس غلط کاموں کو روکتے ہیں۔

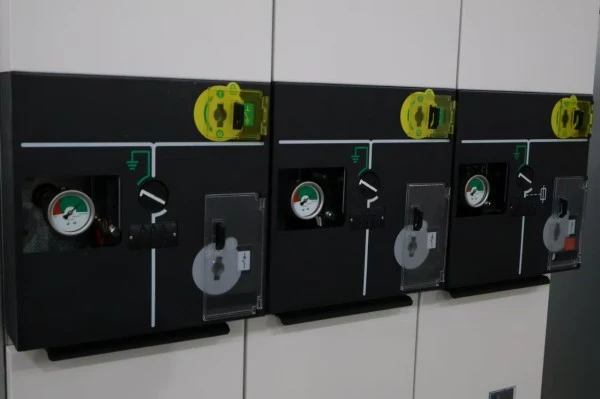

7. واضح پوزیشن کے اشارے کے ساتھ فرنٹ پینل مِک بس

HXGN ایئر انسولیٹڈ سیلڈ رِنگ مین یونٹ ایک شفاف، معائنہ کرنے میں آسان ڈیزائن پیش کرتا ہے--- آپریٹرز لوڈ سوئچ کی کھلی پوزیشن کی بصری طور پر تصدیق کر سکتے ہیں، یہ خصوصیت دیکھ بھال اور لاک آؤٹ/ٹیگ آؤٹ کے طریقہ کار کے دوران انتہائی قابل قدر ہے۔ تنصیب یا ختم کرنے کے لیے کسی خاص گیس ہینڈلنگ آلات کی ضرورت نہیں ہے۔

پروڈکٹ پیرامیٹر (تفصیلات)

مصنوعات کی خصوصیت اور درخواست

کلیدی خصوصیات

● SF6‑مفت اور ماحول دوست---صرف ہوا کو موصلیت بخش میڈیم کے طور پر استعمال کرتا ہے، گرین ہاؤس گیسوں کا اخراج نہیں ہوتا ہے۔

● مرئی وقفہ---لوڈ بریک سوئچ حفاظتی طریقہ کار کو آسان بنا کر واضح طور پر نظر آنے والا الگ تھلگ خلا فراہم کرتا ہے۔

● دھول اور چوہوں کے خلاف مہربند---انکلوژر IP3X یا IP4X سے ملتا ہے، جو ہوا سے موصل سوئچ گیئر کی ناکامی کی عام وجوہات کو روکتا ہے۔

● کومپیکٹ فوٹ پرنٹ---یونٹ چوڑائی عام طور پر 500---600 ملی میٹر، جگہ کی تنگی والے انڈور سب سٹیشنوں کے لیے موزوں۔

● لاگت سے موثر---SF6 یا ٹھوس موصلیت والے RMUs کے مقابلے میں کم ابتدائی سرمایہ کاری۔

● سادہ دیکھ بھال---گیس پریشر کی نگرانی یا ری فلنگ کی ضرورت نہیں ہے۔ صرف بصری معائنہ اور رابطے کی صفائی۔

● انٹر لاک سیفٹی---مکینیکل انٹرلاکز زمین کے سوئچ کو بند ہونے سے روکتے ہیں جب کہ لوڈ سوئچ بند ہوتا ہے۔

درخواست کے منظرنامے۔

● دیہی اور ٹاؤن شپ پاور گرڈ

● صنعتی سہولیات---فیکٹریاں، کان کنی کی جگہیں، سیمنٹ پلانٹ (دھول سے تحفظ کے ساتھ)

● تجارتی عمارتیں---شاپنگ مالز، آفس کمپلیکس، ہوٹل

● چھوٹے سے درمیانے سب اسٹیشن---6kV-24kV ڈسٹری بیوشن نوڈس

● قابل تجدید توانائی---چھوٹی ہائیڈرو، بایوماس، اور تقسیم شدہ شمسی (اندرونی تنصیب)

● ریٹروفٹ پروجیکٹ---پرانے ہوا سے موصل سوئچ گیئر کو جدید سیل شدہ یونٹوں سے تبدیل کرنا

سوال و جواب

Q1: HXGN ایئر انسولیٹڈ سیلڈ رنگ مین یونٹ سیمنٹ پلانٹس یا گرین سائلوس جیسے دھول بھرے ماحول میں کیسے کام کرتا ہے؟

A: بہترین۔ HXGN ایئر انسولیٹڈ سیلڈ رنگ مین یونٹ ایک مکمل طور پر سیل بند انکلوژر کو نمایاں کرتا ہے جس کی درجہ بندی IP3X معیاری (IP4X اختیاری) کے طور پر کی گئی ہے، یعنی 2.5mm یا 1mm سے بڑے دھول کے ذرات داخل نہیں ہو سکتے۔ یہ ٹریکنگ اور فلیش اوور کو روکتا ہے جو عام طور پر اوپن ٹائپ ایئر انسولیٹ سوئچ گیئر میں نظر آتے ہیں۔ ہم وقتا فوقتا بیرونی کیبنٹ کی صفائی کے ساتھ، بھاری دھول والے علاقوں کے لیے IP4X ورژن تجویز کرتے ہیں۔

Q2: کیا ہوا کی موصلیت زیادہ نمی والے ساحلی علاقوں میں قابل اعتماد ہے؟

A: جی ہاں، مناسب ڈیزائن کے ساتھ. ہمارا HXGN ایئر انسولیٹڈ سیلڈ رنگ مین یونٹ ہائیڈروفوبک موصل رکاوٹوں اور کری پیج فاصلہ 240mm (12kV کے لیے) اور 360mm (24kV کے لیے) استعمال کرتا ہے۔ مزید برآں، سیل بند انکلوژر مرطوب ہوا کی گردش کو روکتا ہے، اور اختیاری اینٹی کنڈینسیشن ہیٹر کیبل کے ڈبے میں نصب کیے جا سکتے ہیں۔ ہم نے 90%+ سالانہ نمی کے ساتھ جنوبی ساحلی صوبوں میں سینکڑوں یونٹس کو کامیابی کے ساتھ تعینات کیا ہے۔

Q3: یہ پروڈکٹ SF6-موصل RMU سے کیسے موازنہ کرتا ہے؟

A: SF6 RMU زیادہ کمپیکٹ اور مکمل طور پر بند ہیں لیکن گیس ہینڈلنگ کی ضرورت ہوتی ہے اور اس کی قیمت زیادہ ہوتی ہے۔ HXGN ایئر انسولیڈ سیلڈ رنگ مین یونٹ بڑا ہے لیکن پیش کرتا ہے:

● کم ابتدائی خریداری کی قیمت (عام طور پر موازنہ SF6 انسولیشن حل کے مقابلے میں کم ابتدائی سرمایہ کاری کی پیشکش کرتا ہے، کنفیگریشن اور پروجیکٹ کی ضروریات پر منحصر ہے۔)

● گیس کے اخراج کا کوئی خدشہ نہیں۔

● محفوظ دیکھ بھال کے لیے مرئی منقطع

● آسانی سے ڈیکمیشننگ اور ڈسپوزل

انتہائی خلائی رکاوٹوں کے بغیر کم لائف سائیکل لاگت اور ماحولیاتی اثرات کو ترجیح دینے والے صارفین کے لیے، HXGN ایک مثالی انتخاب ہے۔

Q4: آپ کے HXGN RMU کے ساتھ کون سے فیوز مطابقت رکھتے ہیں؟

A: ہمارا فیوز کمپارٹمنٹ معیاری DIN 43625 یا BS 2692 ہائی وولٹیج کرنٹ کو محدود کرنے والے فیوز کو قبول کرتا ہے۔ ہم آپ کے ٹرانسفارمر کے تحفظ کی ضروریات کے مطابق فیوز فراہم کر سکتے ہیں (عام طور پر 6.3A سے 125A)۔ فیوز سٹرائیکنگ پن آپریشن میکانکی طور پر سنگل فیز فالٹ پروٹیکشن کے لیے تھری پوزیشن سوئچ سے منسلک ہے۔

پیداوار کی تفصیلات

انکلوژر اور سیلنگ

HXGN ایئر انسولیٹڈ سیلڈ رنگ مین یونٹ میں 2.0 ملی میٹر موٹا کولڈ رولڈ سٹیل یا اختیاری سٹینلیس سٹیل انکلوژر ہے، جو الیکٹرو سٹیٹک پاؤڈر کوٹنگ (کم از کم 80μm موٹائی، RAL 7035 ہلکا گرے) کے ساتھ تیار ہے۔ کوٹنگ 500 گھنٹے نمک کے سپرے کی جانچ سے گزرتی ہے۔ IP3X تحفظ کو یقینی بناتے ہوئے تمام دروازوں اور پینلز پر پولی یوریتھین فوم گسکیٹ کے ذریعے سیلنگ حاصل کی جاتی ہے۔ آرک کے پھیلاؤ کو روکنے کے لیے کیبل کے کمپارٹمنٹس کو مین سوئچ کمپارٹمنٹ سے الگ سے سیل کیا جاتا ہے۔

لوڈ بریک سوئچ ڈیزائن

تین پوزیشن والا لوڈ بریک سوئچ ایک گھومنے والی بلیڈ کی قسم ہے جس میں خود کو صاف کرنے والے سلور چڑھایا رابطے ہیں۔ آرک بجھانے والا چیمبر ایک مقناطیسی بلو آؤٹ اصول کا استعمال کرتا ہے جو انسولیٹڈ آرک چوٹس کے ساتھ مل کر 630A لوڈ کرنٹ میں رکاوٹ کو چالو کرتا ہے اور کیبل چارجنگ کرنٹ (10A تک) کو بنانے/توڑنے کے قابل بناتا ہے۔ سوئچ میں دو نظر آنے والی بریک پوزیشنیں ہیں (کھلی اور مٹی والی) اور ایک بند پوزیشن - یہ سب واضح طور پر سامنے والے مِمک پینل پر اشارہ کیا گیا ہے۔

فیوز-کمبینیشن یونٹ

ٹرانسفارمر کے تحفظ کے لیے، ہمارا HXGN ایئر انسولیڈ سیلڈ رنگ مین یونٹ فیوز کمپارٹمنٹ کو اسٹرائیکر سے چلنے والے ٹرپ میکانزم کے ساتھ مربوط کرتا ہے۔ جب ایک فیز فیوز کام کرتا ہے، اسٹرائیکر میکانکی طور پر تینوں فیز کو کھولنے کے لیے لوڈ بریک سوئچ کو متحرک کرتا ہے، جس سے سنگل فیز آپریشن کو روکا جاتا ہے۔ فیوز کا کمپارٹمنٹ ارتھنگ سوئچ کے ساتھ جڑا ہوا ہے - ڈبہ صرف اس وقت کھولا جا سکتا ہے جب لوڈ سوئچ کھلا ہو اور ارتھ سوئچ بند ہو۔

موصلیت کا نظام

تمام بس بارز اور کنکشن ہیٹ سکڑنے والی نلیاں (کری پیج-بڑھا ہوا قسم) یا ایپوکسی پاؤڈر کوٹنگ سے موصل ہیں۔ فیز بیریئرز ڈی ایم سی (آٹا مولڈنگ کمپاؤنڈ) یا ایس ایم سی (شیٹ مولڈنگ کمپاؤنڈ) سے بنی ہیں جس میں آرک ریزسٹنس ریٹیڈ کلاس 1 IEC 60243 کے مطابق ہے۔ کم از کم ایئر کلیئرنس ہے:

● 12kV: مراحل کے درمیان 125mm، زمین سے 100mm

● 24kV: مراحل کے درمیان 220mm، زمین سے 180mm

معیار اور جانچ کی یقین دہانی

ہر HXGN ایئر انسولیڈ سیلڈ رنگ مین یونٹ ڈیلیوری سے پہلے معمول کے ٹیسٹ سے گزرتا ہے:

● مین سرکٹ مزاحمتی پیمائش (مائکرو اوہمیٹر)

● پاور فریکوئنسی برداشت کرنے والی وولٹیج (12kV کے لیے 42kV/1min، 24kV کے لیے 65kV/1min)

● حوصلہ افزائی وولٹیج برداشت ٹیسٹ

● مکینیکل آپریشن ٹیسٹ (ہر سوئچ کے لیے 200 سائیکل)

● معاون سرکٹ موصلیت کا ٹیسٹ (2kV/1 منٹ)

● انکلوژر پروٹیکشن کی توثیق (IP3X یا IP4X پروب ٹیسٹ)

● جزوی خارج ہونے والے مادہ کی پیمائش (<20pC 1.5× ریٹیڈ وولٹیج پر)

فروخت کے بعد سروس کا عزم

وارنٹی کی مدت: شپمنٹ کی تاریخ سے 12 ماہ (بمعاوضہ سروس کنٹریکٹ کے ساتھ 24 یا 36 ماہ تک قابل توسیع)

تکنیکی مدد: زندگی بھر مفت تکنیکی مشاورت؛ اطلاع کے 1 گھنٹے کے اندر جواب
