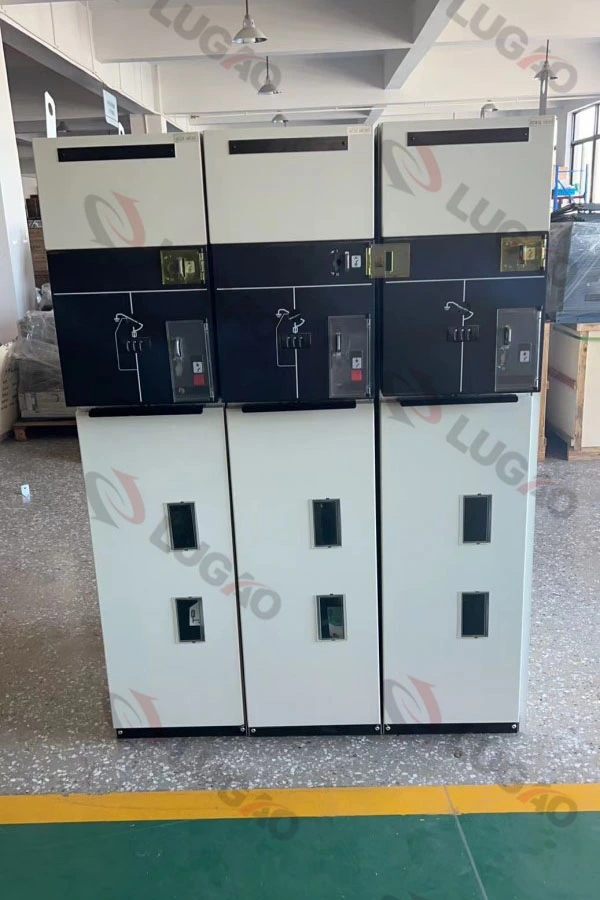

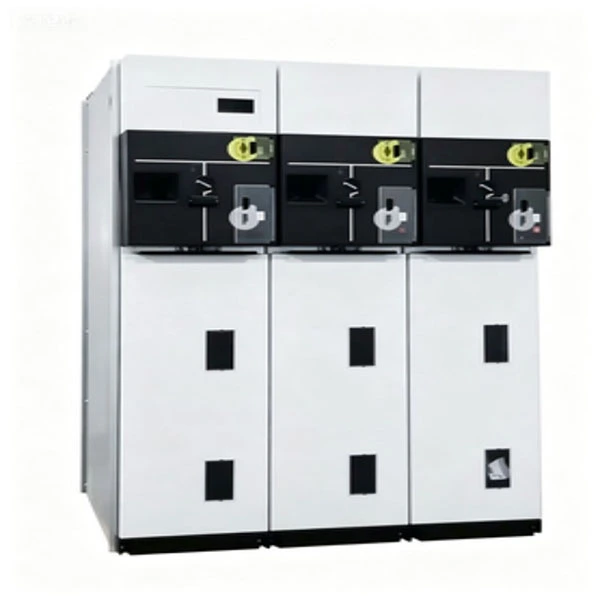

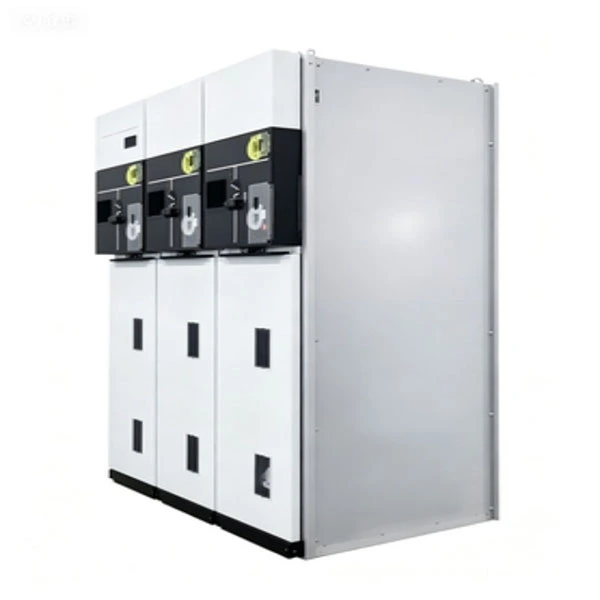

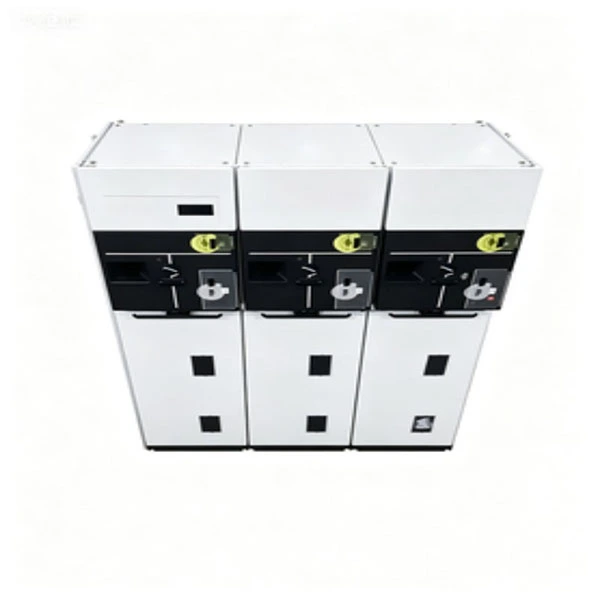

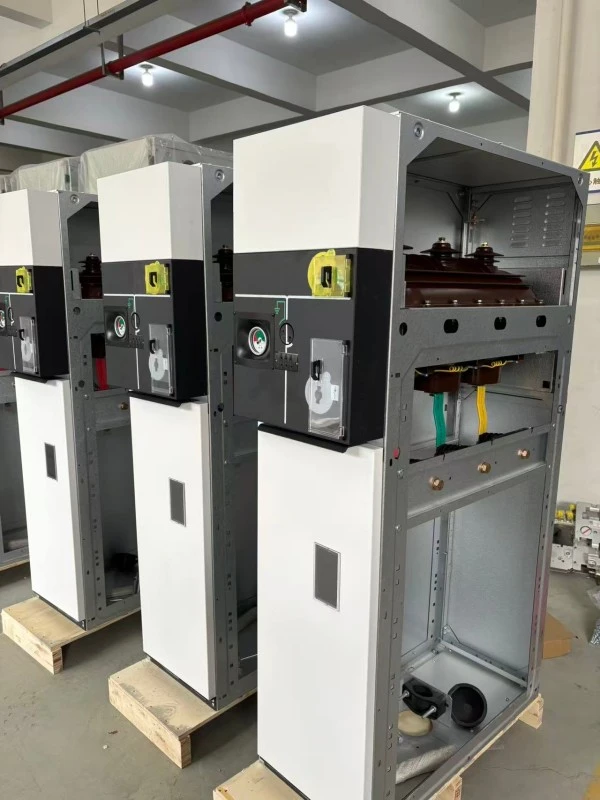

کمپیکٹ سیل مکمل طور پر موصل RMU

کومپیکٹ سیل مکمل طور پر موصل RMU (رنگ مین یونٹ) ایک فیکٹری سے اسمبل شدہ، ٹائپ ٹیسٹ شدہ دھات سے منسلک سوئچ گیئر ہے۔ یہ لوڈ بریک سوئچز، ویکیوم سرکٹ بریکرز، فیوز، اور ارتھنگ سوئچز کو مکمل طور پر سیل اور مکمل طور پر موصل سٹینلیس سٹیل کے ٹینک میں ضم کرتا ہے۔

یہ کیا کرتا ہے؟

سیکنڈری ڈسٹری بیوشن نیٹ ورکس میں پاور لوپس کو جوڑتا اور الگ کرتا ہے (6kV–24kV)

اعلی وشوسنییتا پاور گرڈز کے لیے فالٹ آئسولیشن اور لوپ سوئچنگ فراہم کرتا ہے۔

روایتی ہوا سے موصل شدہ RMUs کے برعکس، یہ کمپیکٹ سیل شدہ مکمل طور پر موصل شدہ RMU SF6 یا ماحول دوست موصل گیس کو بنیادی موصلیت کے ذریعہ استعمال کرتا ہے، نمی کے داخل ہونے، دھول کے جمع ہونے، اور جانوروں کی مداخلت کو ختم کرتا ہے--- اسے ساحلی، صحرائی، اونچائی اور بہت زیادہ آلودگی والے علاقوں کے لیے مثالی بناتا ہے۔

مصنوعات کی تفصیل

ہمارا کومپیکٹ سیلڈ مکمل طور پر انسولیٹڈ RMU اگلی نسل کا رِنگ مین یونٹ ہے جو شہری بجلی کی تقسیم، صنعتی پارکس، ونڈ/سولر پاور پلانٹس، اور انفراسٹرکچر پروجیکٹس جیسے ہوائی اڈوں اور ڈیٹا سینٹرز کے لیے تیار کیا گیا ہے۔ ریٹیڈ وولٹیج 12kV سے 24kV تک ہے، مین بس بارز کے لیے 630A اور فیوز سے محفوظ سرکٹس کے لیے 125A کے ریٹیڈ کرنٹ کے ساتھ۔

بنیادی تکنیکی خصوصیات:

1. مکمل طور پر سیل شدہ سٹینلیس سٹیل ٹینک (IP67 تحفظ کی درجہ بندی)

2. SF6 گیس کی موصلیت (یا متبادل ماحول دوست گیس)

3. اندرونی آرک کی درجہ بندی IAC AFLR 20kA/1s

4. مکینیکل لائف: لوڈ بریک سوئچز کے لیے 5000 تک آپریشنز

5. تناؤ سے نجات کے ساتھ مربوط کیبل کنکشن کمپارٹمنٹس

6. اختیاری ریموٹ کنٹرول اور SCADA انضمام

7. کومپیکٹ سیل شدہ مکمل طور پر موصل شدہ RMU کو کسی اندرونی صفائی یا اینٹی کنڈینسیشن ہیٹنگ کی ضرورت نہیں ہے، جو اوپن ٹائپ سوئچ گیئر کے مقابلے میں دیکھ بھال کے اخراجات کو کافی حد تک کم کرتی ہے۔

پروڈکٹ پیرامیٹر (تفصیلات)

مصنوعات کی خصوصیت اور درخواست

کلیدی خصوصیات

1. مکمل طور پر مہر بند، مکمل طور پر موصل --- نمی، نمکین دھند، دھول، یا چھوٹے جانوروں سے کوئی اثر نہیں۔

2. کومپیکٹ ڈھانچہ---چوڑائی عام طور پر 350–450 ملی میٹر فی یونٹ، 50% تک فرش کی جگہ بچاتی ہے۔

3. آرک پروف ڈیزائن---آپریٹر کی حفاظت کو یقینی بناتے ہوئے IAC AFLR 20kA/1s کی تعمیل کرتا ہے۔

4. 20+ سال کے لیے دیکھ بھال سے پاک---عام حالات میں صفائی، خشک کرنے یا گیس ری فلنگ کی کوئی ضرورت نہیں۔

5. نظر آنے والا وقفہ ---لوڈ بریک سوئچ پوزیشن کے لیے اختیاری مشاہداتی ونڈو۔

6. اعلی مکینیکل وشوسنییتا --- مہربند بیرنگ کے ساتھ سٹینلیس سٹیل کا طریقہ کار۔

7. اسمارٹ ریڈی --- آٹومیشن کے لیے PT، CT، اور موٹرائزڈ آپریٹنگ میکانزم سے لیس کیا جا سکتا ہے۔

درخواست کے منظرنامے۔

● شہری بجلی کی تقسیم کے نیٹ ورک---رہائشی کمپلیکس، تجارتی عمارتیں، ہسپتال، ڈیٹا سینٹرز۔

● قابل تجدید توانائی کے منصوبے---ونڈ ٹربائن سٹیپ اپ سٹیشنز، سولر فارم کلیکشن لائنز۔

● انفراسٹرکچر کی تعمیر --- ہوائی اڈے، سب ویز، سرنگیں، بندرگاہیں۔

● عارضی اور ہنگامی بجلی کی فراہمی---موبائل سب سٹیشن، تعمیراتی مقامات۔

● صنعتی زون---فیکٹریاں جن میں زیادہ بھروسے اور کم دیکھ بھال کی ضرورت ہوتی ہے۔

سوال و جواب

Q1: کومپیکٹ سیل مکمل طور پر موصل شدہ RMU زیادہ نمی والے ساحلی ماحول میں کیسے کام کرتا ہے؟

A: بہترین۔ چونکہ مکمل طور پر موصل شدہ RMU IP67 تحفظ کے ساتھ مکمل طور پر سیل بند سٹینلیس سٹیل ٹینک کا استعمال کرتا ہے، اس لیے نمی موصلیت کے ڈبے میں داخل نہیں ہو سکتی۔ کسی اینٹی کنڈینسیشن ہیٹر کی ضرورت نہیں ہے۔ یہ کھلے قسم کے سوئچ گیئر پر ایک بڑا فائدہ ہے، جو اکثر زیادہ نمی والے علاقوں میں اندرونی فلیش اوور کا شکار ہوتا ہے۔

Q2: گیس کے اخراج کی شرح کیا ہے؟ کیا مجھے اس کی زندگی کے دوران دوبارہ بھرنے کی ضرورت ہے؟

A: ہمارے مینوفیکچرنگ کے عمل میں ہر سال 0.1% سے کم رساو کی شرح کو یقینی بنانے کے لیے ہیلیم لیک ٹیسٹنگ شامل ہے۔ عام آپریشن کے تحت، 30 سال کے اندر گیس ری فلنگ کی ضرورت نہیں ہے۔ کم دباؤ کا الارم ابتدائی انتباہ کے لیے اختیاری خصوصیت کے طور پر شامل کیا گیا ہے۔

Q3: کیا کمپیکٹ سیل مکمل طور پر موصل شدہ RMU آگ سے محفوظ ہے؟

A: ہاں۔ ٹینک 2 ملی میٹر موٹی سٹینلیس سٹیل سے بنا ہے، اور اندرونی آرک ٹیسٹ اس بات کو یقینی بناتا ہے کہ اندرونی خرابی کی غیر معمولی صورت میں، آرک سامنے یا اطراف میں گرم گیسوں کو نکالے بغیر موجود ہے۔ آگ سے حساس ایپلی کیشنز (مثلاً، ہسپتال، ڈیٹا سینٹرز) کے لیے، ہم ایک اختیاری غیر فعال فائر پروٹیکشن کوٹنگ بھی پیش کرتے ہیں۔

Q4: کیا میں اس RMU کو اپنے موجودہ SCADA سسٹم کے ساتھ ضم کر سکتا ہوں؟

A: بالکل۔ کومپیکٹ RMU موٹرائزڈ آپریٹنگ میکانزم، معاون رابطوں، اور کمیونیکیشن ماڈیولز (RS485, Modbus, IEC 61850 اختیاری) کو سپورٹ کرتا ہے۔ ریئل ٹائم پوزیشن، فالٹ اور پریشر سٹیٹس کو دور سے مانیٹر کیا جا سکتا ہے۔

Q5: آپ کے درمیان کیا فرق ہے؟RMUاور روایتی ہوا سے موصل الماریاں؟

A: روایتی ہوا سے موصل الماریوں کو باقاعدگی سے صفائی، بڑے کلیئرنس فاصلے، اور اینٹی کنڈینسیشن ہیٹنگ کی ضرورت ہوتی ہے۔ ہمارا کمپیکٹ سیل مکمل طور پر انسولیٹڈ RMU ان تمام تقاضوں کو ختم کرتا ہے — چھوٹے فوٹ پرنٹ، زیادہ قابل اعتماد، اور 10-20 سالوں میں ملکیت کی کم لاگت۔

Q6: کیا آپ 12 ماہ کی وارنٹی پیش کرتے ہیں؟

A: جی ہاں، ہم شپمنٹ کی تاریخ سے 12 ماہ کی معیاری وارنٹی پیش کرتے ہیں، جس میں ایک بامعاوضہ سروس کنٹریکٹ کے تحت 24 یا 36 ماہ تک توسیع کرنے کا اختیار ہے۔ وارنٹی مدت کے دوران، کسی بھی مینوفیکچرنگ نقائص کو مفت میں ٹھیک یا تبدیل کیا جاتا ہے۔

پیداوار کی تفصیلات

ٹینک اور سگ ماہی کا عمل

کمپیکٹ سیلڈ مکمل طور پر انسولیٹڈ RMU کا ٹینک 2mm موٹی AISI 304 سٹینلیس سٹیل، لیزر ویلڈیڈ اور ہیلیم لیک ٹیسٹ سے تیار کیا گیا ہے۔ سیلنگ میں ہائیڈروجنیٹڈ نائٹریل ربڑ (HNBR) سے بنے ڈوئل O-Rings کا استعمال کیا گیا ہے، جو 30 سال سے زیادہ عمر تک بغیر کسی شگاف کے لچک کو برقرار رکھتا ہے۔ جزوی خارج ہونے والے مادہ کو ختم کرنے کے لیے تمام جھاڑیوں کو ایمبیڈڈ شیلڈز کے ساتھ ایپوکسی کاسٹ کیا گیا ہے۔

موصلیت اور آرک رکاوٹ

لوڈ بریک سوئچ SF6 گیس میں 0.04–0.05 MPa رشتہ دار دباؤ پر کام کرتا ہے۔ پفر قسم کا آرک بجھانے والا ڈیزائن 630A تک لوڈ کرنٹ میں رکاوٹ اور کیبل چارجنگ کرنٹ بنانے/توڑنے کو یقینی بناتا ہے۔ اختیاری ویکیوم سرکٹ بریکر ماڈیول ٹرانسفارمر کے تحفظ کے لیے دستیاب ہیں، جو کرنٹ کو محدود کرنے والے فیوز کے ساتھ مل کر "کومبو" یونٹ بنانے کے لیے ہیں۔

آپریٹنگ میکانزم

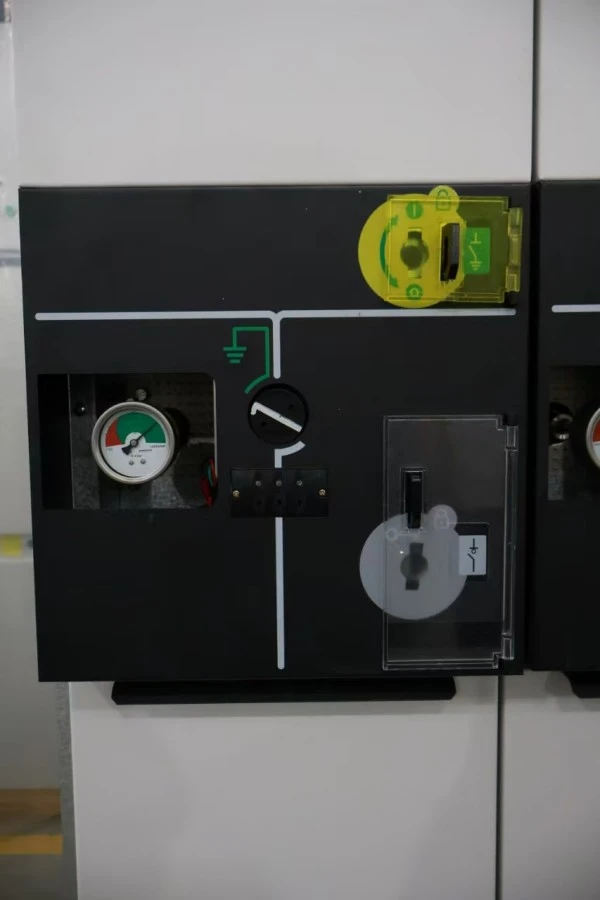

تین پوزیشن والا سوئچ (بند / کھلا / زمین والا) ایک واضح پوزیشن اشارے کے ساتھ موسم بہار کی مدد سے چلنے والے مکینیکل میکانزم سے چلتا ہے۔ تمام حرکت پذیر حصوں کو ٹینک کے اندر بند کر دیا جاتا ہے، جس سے آکسیکرن اور دھول کے جمع ہونے کو ختم کیا جاتا ہے۔ سامنے والے پینل میں مکینیکل انٹرلاکس کو روکنا شامل ہے:

1. لوڈ سوئچ بند ہونے پر ارتھ سوئچ کو بند کرنا

2. زمین کا سوئچ کھلنے پر کیبل کے کمپارٹمنٹ کور کو کھولنا

کیبل کنکشن اور ارتھنگ

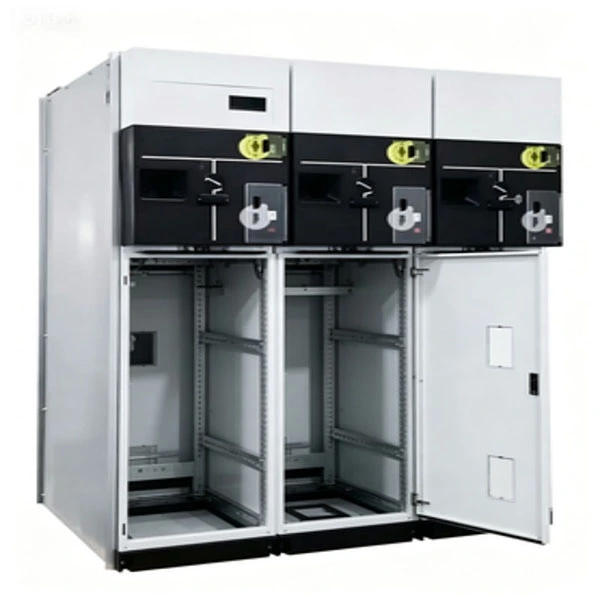

کیبل کمپارٹمنٹس تناؤ شنک سپورٹ کے ساتھ سنگل یا متوازی کیبلز کے لیے ڈیزائن کیے گئے ہیں۔ معیاری کیبل بکس ہیٹ سکڑ یا کولڈ سکڑ ختم ہونے کو قبول کرتے ہیں۔ ایک مربوط کاپر ارتھ بار تمام اکائیوں سے گزرتا ہے، جس میں حفاظتی تعمیل کے لیے دوہری ارتھنگ پوائنٹس ہوتے ہیں۔

معیار اور جانچ کی یقین دہانی

ہر کمپیکٹ سیل مکمل طور پر موصل شدہ RMU شپمنٹ سے پہلے معمول کے ٹیسٹ سے گزرتا ہے:

● مین سرکٹ مزاحمتی پیمائش

● پاور فریکوئنسی برداشت کرنے والی وولٹیج ٹیسٹ (12kV کے لیے 42kV/1min؛ 24kV کے لیے 65kV/1min)

● لائٹننگ امپلس ٹیسٹ (12kV کے لیے 75kV چوٹی؛ 24kV کے لیے 125kV چوٹی)

● گیس کے اخراج کا ٹیسٹ (ہیلیم ماس سپیکٹرو میٹری)

● مکینیکل آپریشن ٹیسٹ (200 سائیکل)

● جزوی خارج ہونے والے مادہ کی پیمائش (<5pC)

● اندرونی قوس کی تصدیق (قسم کا ٹیسٹ، فریق ثالث لیب کے ذریعے انجام دیا گیا)

● تمام پروڈکٹس IEC 62271-200, GB 3906, GB/T 11022, اور GB/T 3804 کی تعمیل کرتے ہیں۔

پیکیجنگ اور ترسیل

پیکیجنگ: جھٹکا پروف فوم اور نمی کی رکاوٹ کے ساتھ لکڑی کے برآمدی کریٹس۔ ہر یونٹ کو انفرادی طور پر ویکیوم سے بند پلاسٹک میں ڈیسیکینٹ بیگ کے ساتھ لپیٹا جاتا ہے۔

لوازمات: آپریشن ہینڈل، ارتھنگ کٹ، اسپیئر O-Rings، کیبل لگ، اور انسٹالیشن مینوئل۔

ترسیل: ایف او بی شنگھائی یا ننگبو۔ آرڈر کی تصدیق کے 25-35 دن بعد معیاری ترسیل۔ فوری منصوبوں کے لیے ایئر فریٹ دستیاب ہے۔
