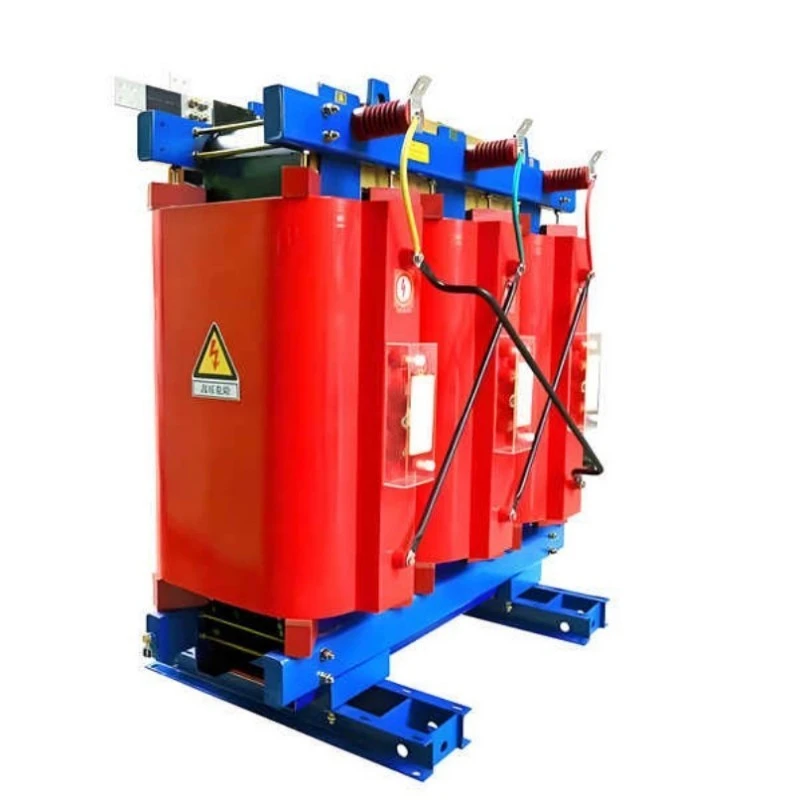

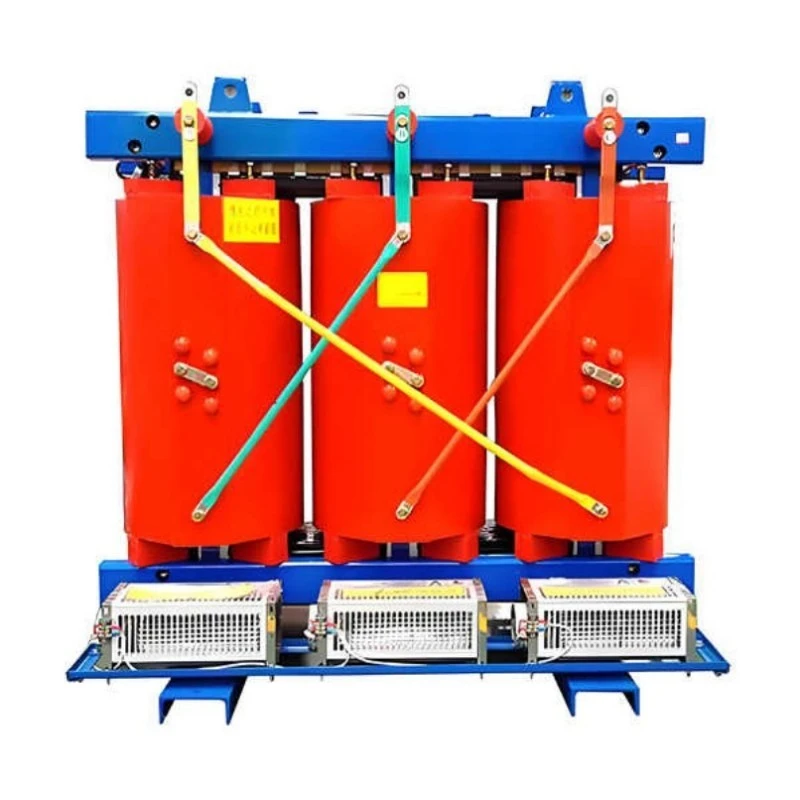

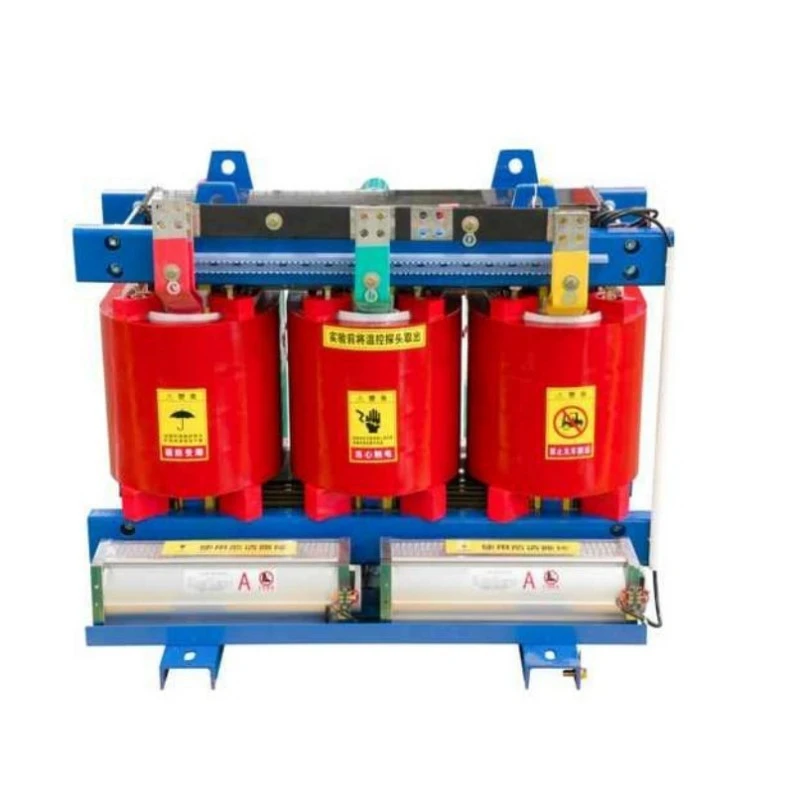

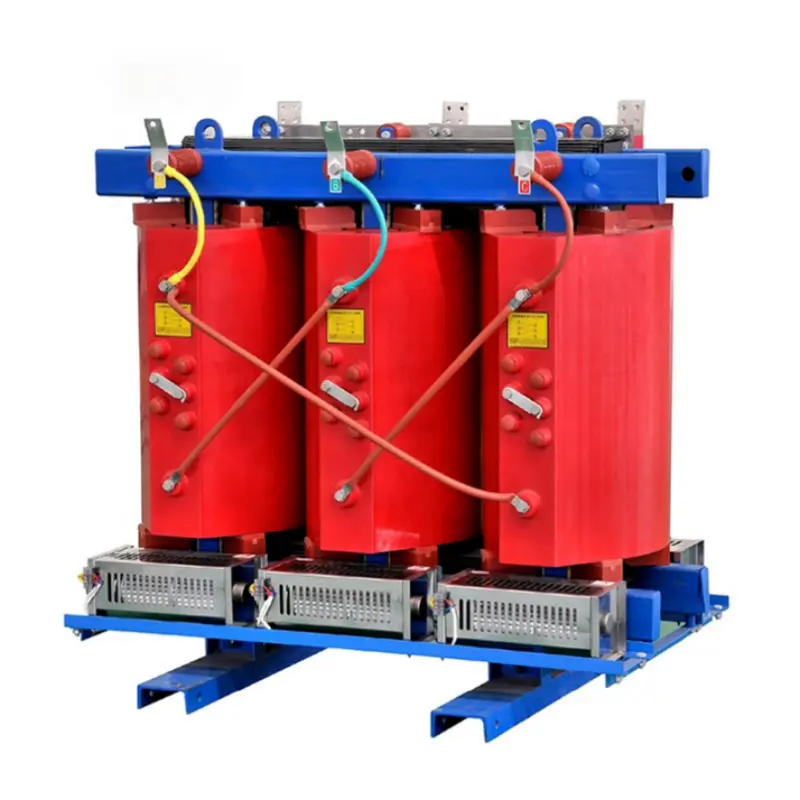

تھری فیز پیڈ ماونٹڈ آٹو آئسولیشن ڈرائی ٹائپ ٹرانسفارمر

Lugao Power Co., Ltd. زمینی سطح پر بجلی کی تقسیم کا مستقبل فراہم کرتا ہے۔ جب آپ ہمارا تھری فیز پیڈ ماؤنٹڈ آٹو آئسولیشن ڈرائی ٹائپ ٹرانسفارمر خریدتے ہیں، تو آپ مکمل برقی حفاظت اور آپریشنل خاموشی میں سرمایہ کاری کر رہے ہیں۔ آؤٹ ڈور کمرشل اور صنعتی ایپلی کیشنز کے لیے ڈیزائن کیا گیا، یہ یونٹ حساس بوجھ کو ہارمونکس اور سرجز سے بچانے کے لیے آٹو آئسولیشن ٹیکنالوجی کو یکجا کرتا ہے۔ 100% تانبے کے زخم کور اور ماحول دوست خشک قسم کی رال کے ساتھ، یہ تیل سے بھرے یونٹوں سے وابستہ آگ کے خطرات کو ختم کرتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

تھری فیز پیڈ ماونٹڈ آٹو آئسولیشن ڈرائی ٹائپ ٹرانسفارمر بالکل کیا ہے؟ روایتی تیل سے بھرے ٹرانسفارمرز کے برعکس جن کے لیے باڑ والے انکلوژر اور فلویڈ کنٹینمنٹ کی ضرورت ہوتی ہے، یہ یونٹ خود ٹھنڈا، جامد ڈیوائس ہے جو براہ راست کنکریٹ کے پیڈ پر نصب ہوتا ہے۔ یہ دو اہم کام کرتا ہے: وولٹیج ریگولیشن کے لیے آٹو ٹرانسفارمیشن (قدم اوپر یا نیچے) اور الگ تھلگ ان پٹ اور آؤٹ پٹ کے درمیان galvanic رکاوٹ پیدا کرنے کے لیے۔

قابل تجدید توانائی، ڈیٹا سینٹرز، اور صنعتی آٹومیشن کے تناظر میں، یہ آلہ شور فلٹر کا کام کرتا ہے۔ یہ گندی طاقت کو صاف کرتا ہے، جہاں ضروری ہو غیر جانبدار سے زمینی بانڈز کو ختم کرتا ہے، اور عام موڈ شور کو مسترد کرتا ہے۔ "پیڈ ماؤنٹڈ" ڈیزائن کا مطلب ہے کہ یہ زمینی سطح کے پیڈ پر محفوظ طریقے سے بیٹھتا ہے، جو آسانی سے قابل رسائی ہے لیکن سیکیورٹی کے لیے لاک کیا جا سکتا ہے۔ ہمارے تھری فیز پیڈ ماؤنٹڈ آٹو آئسولیشن ڈرائی ٹائپ ٹرانسفارمر کا انتخاب کر کے، آپ ایک "پلگ اینڈ پلے" سلوشن کا انتخاب کر رہے ہیں جو والٹس یا آئل کنٹینمنٹ پٹ کی ضرورت کو ختم کر کے انسٹالیشن کا وقت کم کر دیتا ہے۔

پروڈکٹ پیرامیٹر (تفصیلات)

اہم تکنیکی پیرومیٹر
درجہ بندی صلاحیت (kVA)	ہائی پریشر کا مجموعہ			جوڑا گروپ معیاری نمبر	نقصان (کلو واٹ)		کوئی بوجھ نہیں۔ موجودہ(96)	مختصر سرکٹ رکاوٹ (%)	جسم وزن (کلوگرام)	وزن کے ساتھ شیل (کلوگرام)
درجہ بندی صلاحیت (kVA)	اعلی دباؤ (kV)	اعلی وولٹیج نل حد%	کم دباؤ (kV)	جوڑا گروپ معیاری نمبر	لوڈ	کوئی بوجھ نہیں۔	کوئی بوجھ نہیں۔ موجودہ(96)	مختصر سرکٹ رکاوٹ (%)	جسم وزن (کلوگرام)	وزن کے ساتھ شیل (کلوگرام)
50	20,22 24/10 11,12	±5% ±2×2.5%	0.4	Dyn11	1.23	0.3	2.3	6	490	580
100					1.98	0.47	1.9		570	680
160					2.46	0.58	1.7		640	750
200					2.93	0.64	1.6		775	890
250					3.4	0.73	1.5		895	1030
315					4.06	0.84	1.4		1100	1250
400					4.82	1.0	1.3		1200	1350
500					5.76	1.17	1.3		1460	1610
630					6.8	1.32	1.2		1680	1840
800					8.22	1.52	1.1		1800	1980
1000					9.73	1.79	1.0		2160	2310
1250					11.48	2.06	1.0		2520	2720
1600					13.79	2.41	0.9		3075	3300
2000					16.29	2.8	0.9		3670	3900
2500					19.27	3.34	0.8		4420	4670
3150									5310	5580

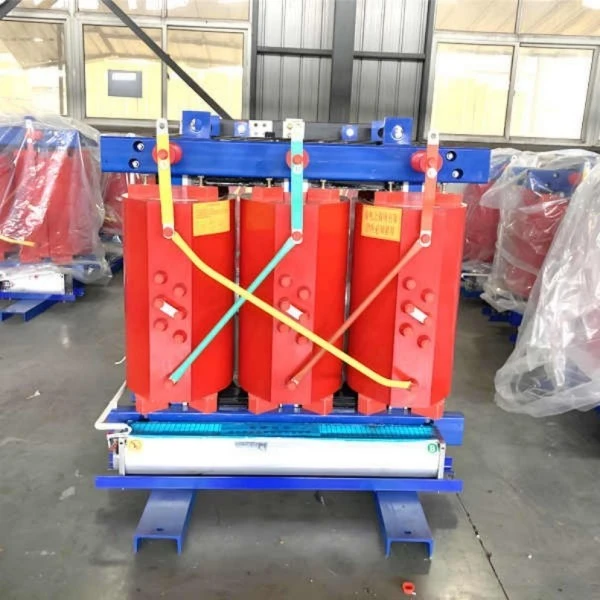

Three Phase Pad Mounted Auto Isolation Dry Type Transformer

مصنوعات کی خصوصیت اور درخواست

دیتھری فیز پیڈ ماونٹڈ آٹو آئسولیشن ڈرائی ٹائپ ٹرانسفارمراعلی طاقت کی تعمیر اور برقی کارکردگی کے ذریعے خود کو ممتاز کرتا ہے۔ یہ یونٹ خاص طور پر بیرونی ماحول کے لیے موزوں ہے جہاں نمی اور دھول کا خدشہ ہے۔

اہم خصوصیات:

1. آٹو آئسولیشن ہائبرڈ: حساس الیکٹرانکس کے لیے مکمل تنہائی برقرار رکھتے ہوئے آٹو ٹرانسفارمر حصوں کے لیے kVA سائز کی ضروریات کو کم کرتا ہے۔

2. ماحول دوست: زیرو آئل گرنے کا خطرہ، جو اسے ماحولیاتی طور پر حساس علاقوں (پانی کے ذخائر یا رہائشی احاطے کے قریب) کے لیے مثالی بناتا ہے۔

3. کم شور: آپریٹنگ ساؤنڈ لیولز کو 55dB سے نیچے رکھا جاتا ہے، جو شور سے محدود علاقوں میں خاموش آپریشن کو یقینی بناتا ہے۔

4. اعلی BIL ریٹنگز: گرڈ کی لچک کو یقینی بناتے ہوئے، بجلی کے جھٹکوں سے آنے والے تسلسل کو برداشت کرتا ہے۔

سوال و جواب: اپنے پروجیکٹ کے لیے اس مخصوص ڈیزائن کا انتخاب کیوں کریں؟

س: میں ایک الیکٹریکل ٹھیکیدار ہوں۔ مجھے کسی عمارت میں معیاری خشک قسم کے بجائے پیڈ ماونٹڈ یونٹ کیوں بتانا چاہیے؟

A: حفاظت اور جگہ۔ ایک معیاری خشک قسم اکثر اندرونی استعمال کے لیے ہوتی ہے۔ ہمارے تھری فیز پیڈ ماؤنٹڈ آٹو آئسولیشن ڈرائی ٹائپ ٹرانسفارمر میں NEMA 3R ویدر پروف انکلوژر ہے جو خاص طور پر آؤٹ ڈور سلیب ماؤنٹنگ کے لیے ڈیزائن کیا گیا ہے۔ یہ آپ کو ٹرانسفارمر کو باہر منتقل کرنے کی اجازت دیتا ہے، آپ کی سہولت کے اندر قیمتی رئیل اسٹیٹ کو آزاد کرتا ہے اور فائر ریٹڈ ٹرانسفارمر کمرے کی ضرورت کو ختم کرتا ہے۔ مزید برآں، "آٹو آئسولیشن" فیچر اس بات کو یقینی بناتا ہے کہ آپ کو وولٹیج ایڈجسٹمنٹ اور پاور کنڈیشنگ کے لیے دو الگ الگ یونٹوں کی ضرورت نہیں ہے۔

سوال: کیا یہ ٹرانسفارمر ہارمونک بگاڑ سے بچاتا ہے؟

A: ہاں۔ ہمارے تھری فیز پیڈ ماونٹڈ آٹو آئسولیشن ڈرائی ٹائپ ٹرانسفارمر کا "آئیسولیشن" پہلو یہاں بہت اہم ہے۔ بنیادی اور ثانوی وائنڈنگز کو جسمانی طور پر الگ کر کے (معیاری آٹوٹرانسفارمر کے برعکس)، ہم زیرو سیکوینس کرنٹ (ٹرپلن ہارمونکس) کے لیے ایک اعلیٰ رکاوٹ کا راستہ بناتے ہیں۔ یہ غیر لکیری بوجھ (جیسے VFDs یا چارجرز) کے ذریعے پیدا ہونے والے ہارمونکس کو مؤثر طریقے سے لوڈ سائیڈ پر پھنستا ہے، انہیں پیچھے کی عکاسی کرنے اور یوٹیلیٹی سپلائی کو بگاڑنے سے روکتا ہے۔

سوال: کیا میں اس یونٹ کو بیک فیڈ کر سکتا ہوں؟

ج: تکنیکی طور پر ممکن ہونے کے باوجود، ہم ہم سے مشورہ کیے بغیر معیاری یونٹ کو بیک فیڈنگ کی سفارش نہیں کرتے ہیں۔ اگر آپ کی ایپلیکیشن کو ریورس فیڈ کی ضرورت ہے (مثال کے طور پر جنریٹر کے اسٹیپ اپ کے لیے)، Lugao Power نل کی ترتیب اور بہاؤ کی کثافت کو خاص طور پر ریورس فیڈ آپریشن کے لیے اپنی مرضی کے مطابق بنا سکتی ہے تاکہ کور سنترپتی کو روکا جا سکے۔

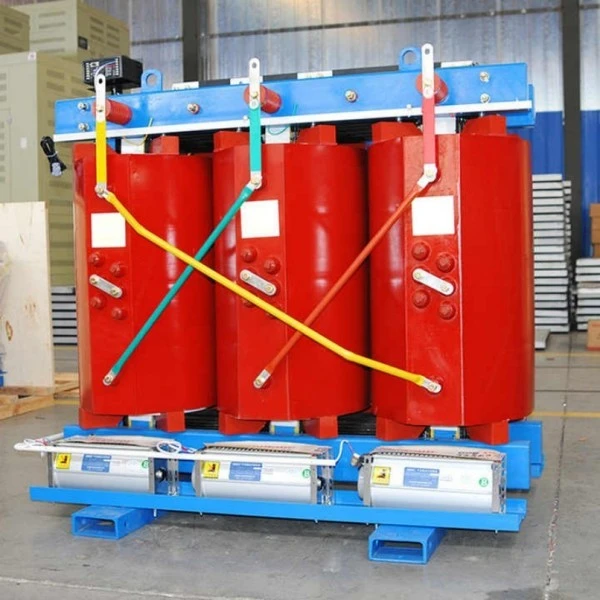

Three Phase Pad Mounted Auto Isolation Dry Type Transformer

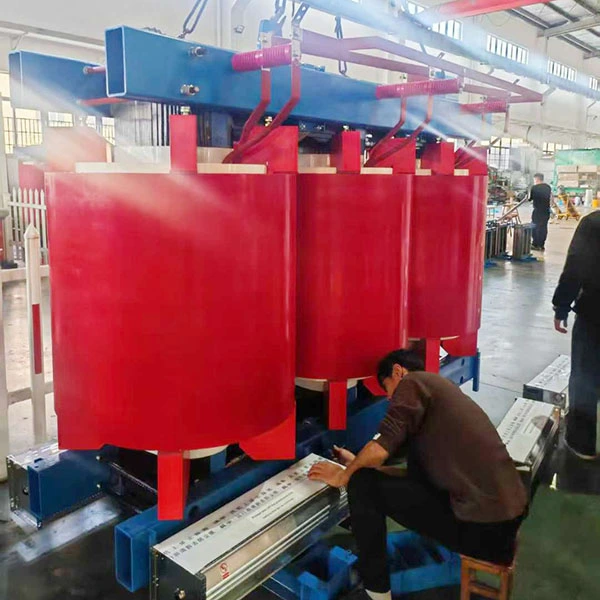

پیداوار کی تفصیلات اور کوالٹی اشورینس

پیداوار کی شفافیت

Lugao پاور سے ہر تھری فیز پیڈ ماؤنٹڈ آٹو آئسولیشن ڈرائی ٹائپ ٹرانسفارمر 10 قدمی کوالٹی کنٹرول کے سخت عمل سے گزرتا ہے۔ ہم ویکیوم پریشر امپریگنیشن (VPI) ٹیکنالوجی کا استعمال کرتے ہیں۔ یہ عمل اس بات کو یقینی بناتا ہے کہ کلاس H رال تانبے کی سمت میں موجود ہر خوردبینی خلا میں داخل ہو جاتا ہے، جس کے نتیجے میں ایک باطل سے پاک ٹھوس کور ہوتا ہے جو سنکنرن، نمی اور جزوی خارج ہونے کے خلاف مزاحمت کرتا ہے۔

1. کور: ہسٹریسس کے نقصان کو کم کرنے کے لیے سٹیپ لیپ جوڑوں کے ساتھ اناج پر مبنی سلکان اسٹیل (MOH)۔

2. سمیٹنا: ہائی گریڈ آکسیجن فری کاپر (100%)، کبھی بھی ایلومینیم کا متبادل نہیں۔

3. ٹیسٹنگ: 100% روٹین ٹیسٹ (وائنڈنگ ریزسٹنس، ٹرنز ریشو، نو-لوڈ نقصان، ہائی پوٹ) اور مشاہدہ شدہ قسم کے ٹیسٹ دستیاب ہیں۔

سرٹیفیکیشنز

تمام یونٹس کی تعمیل کرتے ہیں:

● ISO 9001:2015 (کوالٹی مینجمنٹ)

● IEC 60076-11 (خشک قسم کے ٹرانسفارمرز)

● ANSI/IEEE C57.12.01 (عام تقاضے)

Lugao ISO 9001 quality management certificate

Dry Type Transformer IEC 60076

درخواستیں اور کیس اسٹڈیز

1. تھری فیز پیڈ ماؤنٹڈ آٹو آئسولیشن ڈرائی ٹائپ ٹرانسفارمر کا مضبوط ڈیزائن اسے جدید انفراسٹرکچر کی ریڑھ کی ہڈی بناتا ہے۔

2. قابل تجدید توانائی (سولر/ونڈ): انورٹر وولٹیج کو بڑھانے کے لیے استعمال کیا جاتا ہے (جیسے، 380V سے 34.5kV) اور گرڈ ٹائی سسٹمز کے لیے تنہائی فراہم کرتا ہے۔ کیس اسٹڈیز ہمارے گرڈ ٹرانزینٹس کی اعلیٰ تنہائی کی وجہ سے پریشانی کے ٹرپنگ میں 15٪ کمی کو ظاہر کرتی ہیں۔

3. ای وی چارجنگ اسٹیشنز: پیڈ ماونٹڈ ڈیزائن اسے پارکنگ لاٹ کے کنارے پر آسانی سے بیٹھنے کی اجازت دیتا ہے، لیول 2 اور لیول 3 چارجرز کے لیے 480V ڈیلٹا یوٹیلیٹی پاور کو 208Y/120V میں تبدیل کرتا ہے۔

4. ڈیٹا سینٹرز: IT ریکوں کو صاف، الگ تھلگ طاقت فراہم کرتا ہے، گراؤنڈ لوپس اور کامن موڈ شور کو ختم کرتا ہے جو ڈیٹا کو خراب کرتا ہے۔

5. صنعتی آٹومیشن: سخت بیرونی کان کنی یا کیمیائی پلانٹ کے ماحول میں VFDs اور PLCs کو طاقت دیتا ہے۔

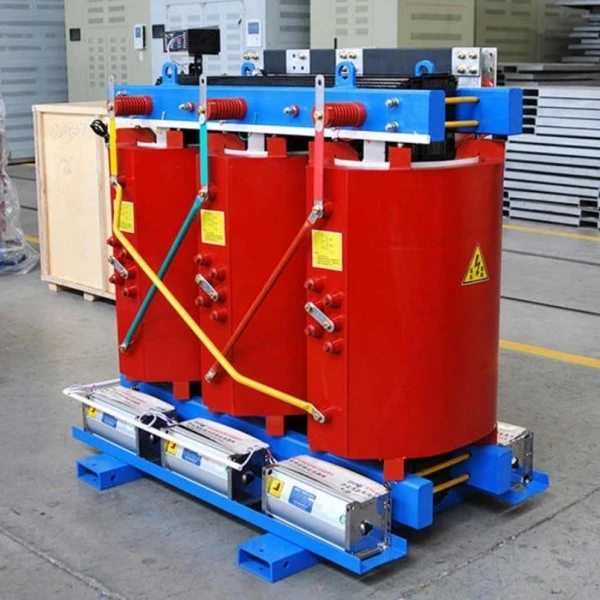

Three Phase Pad Mounted Auto Isolation Dry Type Transformer

کیوں Lugao پاور کا انتخاب کریں؟

ہمارے فوائد:

1. لیڈ ٹائم: معیاری سائز کا جہاز 4 ہفتوں میں (صنعت کی اوسط سے 50% تیز)۔

2. زلزلہ سرٹیفیکیشن: اکائیوں کو زلزلے کے واقعات کا مقابلہ کرنے کے لیے تیار کیا جاتا ہے (IBC 2018 کے مطابق)۔

3. براہ راست تعاون: آپ ہمارے انجینئرز سے بات کرتے ہیں، چیٹ بوٹس سے نہیں۔

اکثر پوچھے گئے سوالات:

س: اس خشک قسم کے یونٹ کی متوقع زندگی کیا ہے؟

A: ہمارے VPI رال سسٹم اور کلاس H موصلیت کے ساتھ، متوقع عمر 30+ سال ہے۔ کم آپریٹنگ درجہ حرارت (ہمارے موثر بنیادی ڈیزائن کی بدولت) معیاری خشک قسموں کے مقابلے موصلیت کی زندگی کو نمایاں طور پر بڑھاتا ہے۔

س: میں کابینہ میں کنڈینسیشن کو کیسے سنبھال سکتا ہوں؟

A: ہمارا NEMA 3R انکلوژر ڈرپ شیلڈز اور لوورز کے ساتھ ڈیزائن کیا گیا ہے۔ تاہم، زیادہ نمی والے ساحلی علاقوں کے لیے، ہم ہائیگروسٹیٹ کے ساتھ اختیاری کم واٹج اسپیس ہیٹر پیش کرتے ہیں۔ یہ اندرونی ہوا کو گردش میں رکھتا ہے اور آف اوقات کے دوران کنڈلیوں پر "پسینہ آنے" کو روکتا ہے۔

سوال: کیا آپ تھری فیز پیڈ ماونٹڈ آٹو آئسولیشن ڈرائی ٹائپ ٹرانسفارمر پر وارنٹی پیش کرتے ہیں؟

A: ہاں۔Lugao Power Co., Ltd.کمیشننگ کی تاریخ سے 12 ماہ کی معیاری وارنٹی فراہم کرتا ہے (یا شپمنٹ سے 18 ماہ، جو بھی جلد ہو)۔ یہ مواد اور کاریگری میں تمام مینوفیکچرنگ نقائص کا احاطہ کرتا ہے۔
