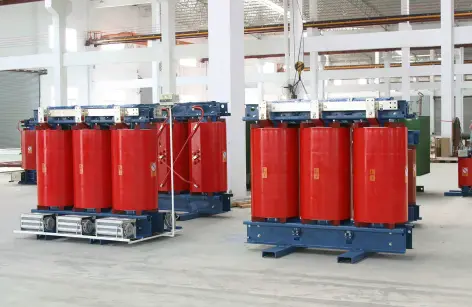

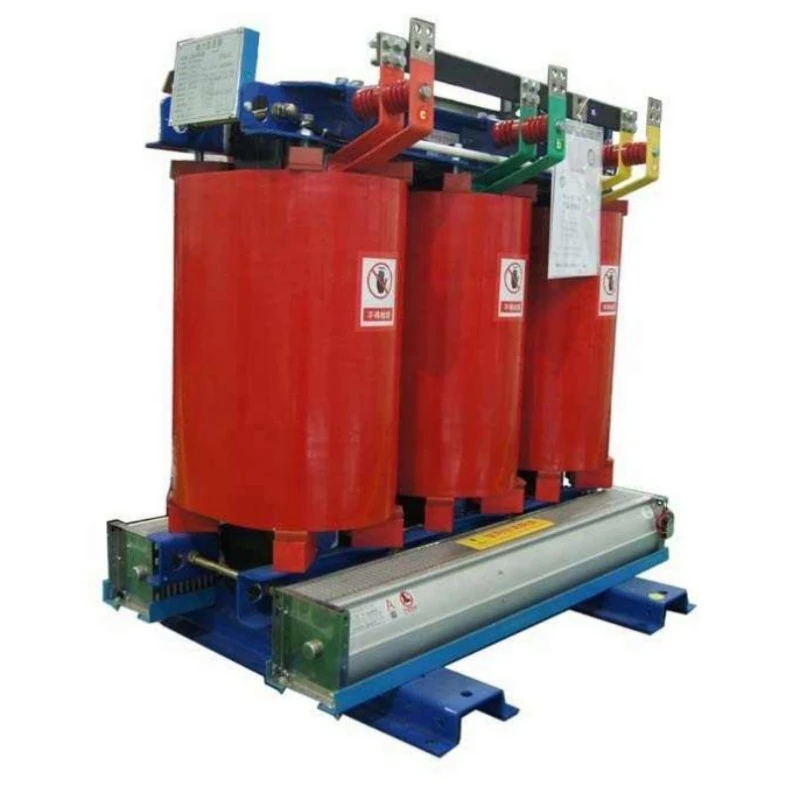

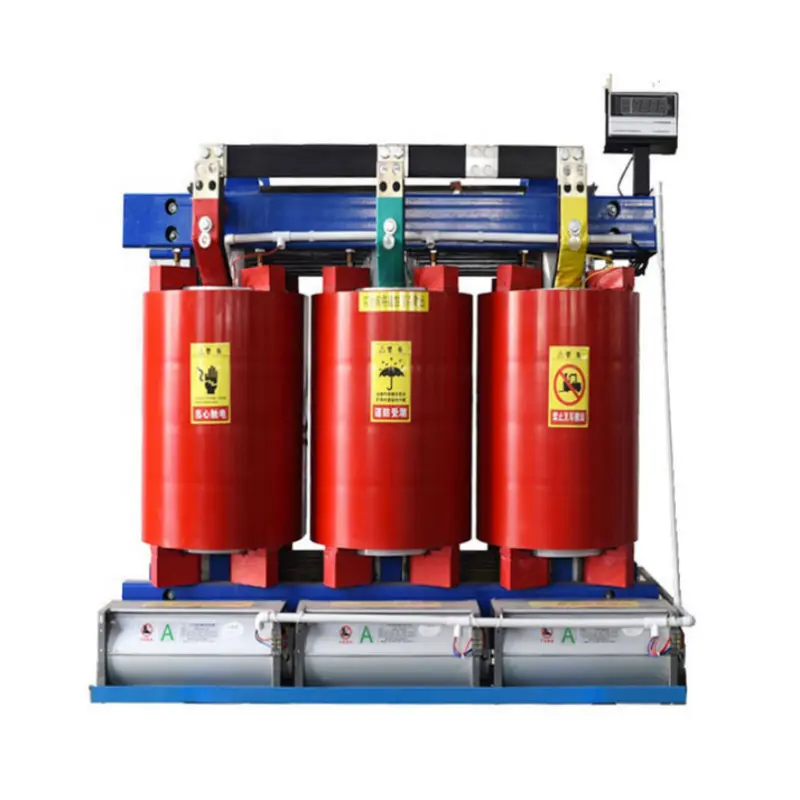

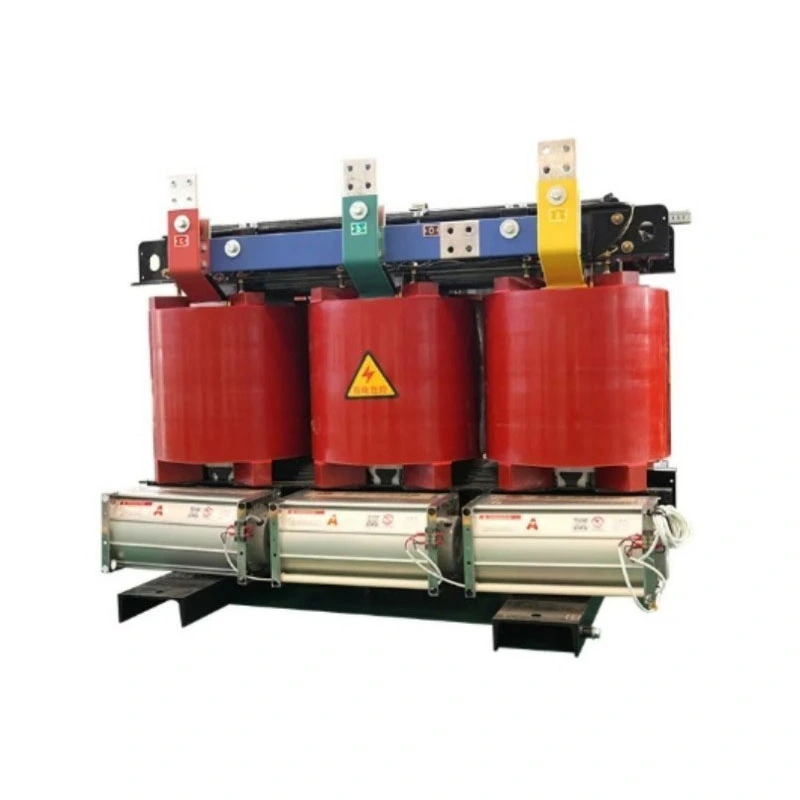

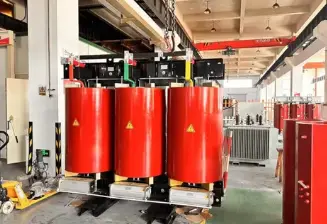

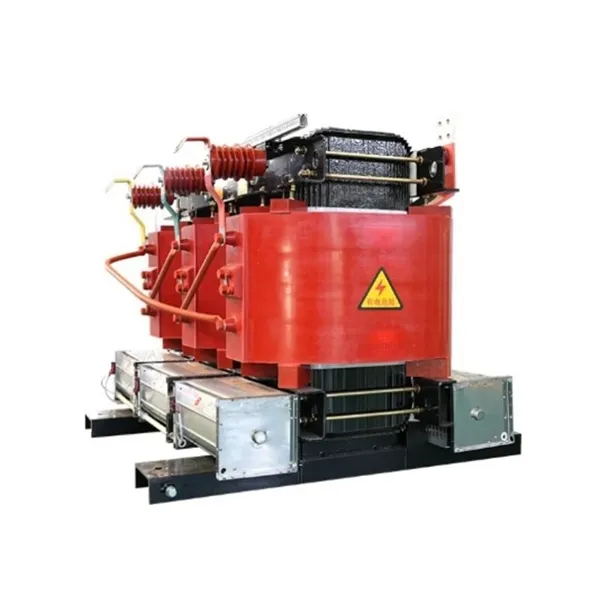

ایئر کولنگ آؤٹ ڈور آئسولیشن ڈرائی ٹائپ ٹرانسفارمر

یہ پروڈکٹ آؤٹ ڈور قسم، تنہائی کی قسم ہے،خشک قسم کا ٹرانسفارمرایئر کولنگ (ANAN) کا استعمال۔ یہ موصلیت یا گرمی کی کھپت کے لیے کسی مائع میڈیم پر انحصار نہیں کرتا، بلکہ اس کے بجائے درجہ حرارت میں اضافے کو کنٹرول کرنے کے لیے قدرتی کنویکشن یا زبردستی ہوا کولنگ کا استعمال کرتا ہے۔

یہ کیا کرتا ہے؟

1. الیکٹریکل آئسولیشن: بنیادی اور ثانوی وائنڈنگز کے درمیان ایک جسمانی برقی رکاوٹ پیدا کرتا ہے، گراؤنڈ لوپس کو مؤثر طریقے سے روکتا ہے، ہارمونکس کو دباتا ہے، اور گرڈ سے ہائی فریکوئنسی مداخلت اور سرجز کو فلٹر کرتا ہے، حساس بوجھ کو "صاف" طاقت فراہم کرتا ہے۔

2. وولٹیج کی تبدیلی: مختلف آلات کی بجلی کی فراہمی کی ضروریات کے مطابق AC وولٹیج کو ضروریات کے مطابق بڑھانا یا نیچے کرنا۔

3. حفاظتی تحفظ: الگ تھلگ ڈیزائن کے ذریعے، ہائی وولٹیج کے ساتھ براہ راست عملے کے رابطے کو روکتا ہے، نمایاں طور پر بجلی کے جھٹکے کے خطرے کو کم کرتا ہے۔

4. بیرونی موافقت: IP54 یا اس سے زیادہ تحفظ کی درجہ بندی کے لیے ڈیزائن کیا گیا ایک ناہموار انکلوژر اسے ہوا، بارش، دھول، نمک کے اسپرے، اور طویل مدتی UV نمائش کو برداشت کرنے کے قابل بناتا ہے۔

مختصراً، جب آپ کو سخت بیرونی ماحول میں محفوظ، صاف، دیکھ بھال سے پاک بجلی کی تنہائی اور تبدیلی کے حل کی ضرورت ہو، تو یہ ایئر کولنگ آؤٹ ڈور آئسولیشن ڈرائی ٹائپ ٹرانسفارمر بنیادی حل ہے۔

مصنوعات کے فوائد

روایتی تیل میں ڈوبے ہوئے یا معیاری انڈور خشک قسم کے ٹرانسفارمرز کے مقابلے، یہ پروڈکٹ پانچ بنیادی فوائد پیش کرتا ہے:

1. صفر آلودگی، دیکھ بھال سے پاک: تیل سے پاک ڈیزائن لیک سے مٹی یا پانی کی آلودگی کے خطرے کو مکمل طور پر ختم کرتا ہے، ساتھ ہی سالانہ تیل کی جانچ اور تبدیلی سے منسلک دیکھ بھال کے اخراجات اور ڈاؤن ٹائم۔ سخت ماحولیاتی ضوابط کے تحت بیرونی منصوبوں کے لیے، یہ ایک فیصلہ کن فائدہ ہے۔

2. اعلیٰ بیرونی ماحولیاتی رواداری: ویکیوم پریشر امپریگنیشن (VPI) عمل اور کلاس H (180°C) موصلیت کا نظام استعمال کرتا ہے، جو کہ سٹینلیس سٹیل یا الوزنک سٹیل سے بنے مکمل طور پر سیل شدہ ویلڈڈ آؤٹ ڈور انکلوژر کے ساتھ مل کر استعمال کرتا ہے۔ محیطی درجہ حرارت -25 ° C سے 50 ° C اور رشتہ دار نمی میں 95% تک مستحکم طور پر کام کرتا ہے۔ نمک کے سپرے، فنگس، اور سنکنرن کے خلاف مزاحم۔

3. الیکٹریکل آئسولیشن کے ساتھ الٹیمیٹ سیفٹی: پرائمری اور سیکنڈری وائنڈنگز کے درمیان مضبوط موصلیت 3kV سے 5kV (ماڈل پر منحصر) کے ڈائی الیکٹرک برداشت کرنے والی وولٹیج کو حاصل کرتی ہے۔ DC اجزاء، تیسرے ہارمونکس، اور گرڈ سے مختلف اضافے کے اثرات کو مؤثر طریقے سے الگ کرتا ہے، نیچے کی طرف سے درست آلات کی حفاظت کرتا ہے۔

4. قدرتی ایئر کولنگ، پرسکون اور قابل اعتماد: پنکھے کے بغیر گرمی کی کھپت کے لیے ہوا کی نقل و حرکت پر انحصار کرتا ہے (اختیاری)۔ آپریٹنگ شور تیل میں ڈوبے ہوئے ٹرانسفارمرز سے نمایاں طور پر کم ہے۔ بنیادی اجزاء میں مکینیکل پرزوں کو گھومنے کے بغیر، ناکامیوں کے درمیان اوسط وقت (MTBF) نمایاں طور پر بہتر ہوا ہے۔

5. ہائی اوورلوڈ کی صلاحیت، ہنگامی حالات میں قابل استعمال: مسلسل آپریشن کے لیے ایمرجنسی اوورلوڈ کی گنجائش 120% تک، قلیل مدتی آپریشن کے لیے 150%۔ غیر متوقع بیرونی بوجھ کی چوٹیوں کے دوران (مثلاً متعدد موٹریں بیک وقت شروع ہو رہی ہیں)، فوری طور پر صلاحیت میں اضافے کی ضرورت نہیں ہے، صارف کے لیے قیمتی وقت خریدنا۔

مصنوعات کی خصوصیات

کور: اعلی پارگمیتا کولڈ رولڈ اناج پر مبنی سلکان سٹیل، سٹیپ لیپ جوائنٹ پروسیس، نمایاں طور پر بغیر بوجھ کے نقصان اور دلچسپ کرنٹ کو کم کیا گیا۔

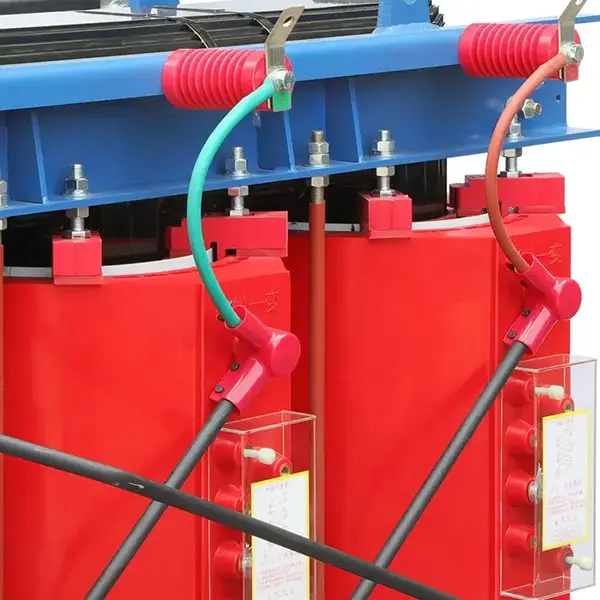

وائنڈنگز : ہائی اور کم وولٹیج دونوں وائنڈنگز آل کاپر (ایلومینیم آپشنل) کنڈکٹرز استعمال کرتی ہیں، جو Nomex® یا اسی طرح کے آرام دہ موصلیت کے کاغذ کے ساتھ لپیٹے جاتے ہیں، جو VPI ویکیوم امپریگنیشن کے ذریعے سالوینٹ لیس وارنش کے ذریعے پروسیس ہوتے ہیں، جو ایک مضبوط، نمی سے بچنے والا، اعلی درجہ حرارت کو برداشت کرنے والا ٹھوس ڈھانچہ بناتے ہیں۔

الگ تھلگ ڈھانچہ: پرائمری اور سیکنڈری وائنڈنگز الگ بوبنز یا آزاد بنیادی ٹانگوں پر زخم ہیں، ان کے درمیان ایک اختیاری الیکٹرو سٹیٹک شیلڈ ہے، جوڑے کی گنجائش کو کم سے کم کرتا ہے اور بہترین اعلی تعدد مداخلت کو دباتا ہے۔

حفاظتی دیوار: معیاری IP54 تحفظ (دھول سے تنگ، سپلیش پروف)، IP65 اختیاری۔ 2.0mm موٹی سٹینلیس سٹیل یا Galvalume سٹیل سے بنا انکلوژر، جس میں بارش سے بچنے والی چھت، سٹینلیس سٹیل کے ہوادار لوورز، اور اینٹی پرائی لاکس شامل ہیں۔

درجہ حرارت کنٹرول سسٹم: بلٹ ان PTC یا PT100 RTD درجہ حرارت کے سینسر، زیادہ درجہ حرارت کے الارم، ٹرپ پروٹیکشن، اور خودکار پنکھے کو چالو کرنے کے لیے ایک سمارٹ ٹمپریچر کنٹرولر سے منسلک ہیں (اگر اختیاری پنکھے نصب ہیں)۔

ٹرمینلز : بیرونی ہائی وولٹیج جنکشن باکس جس میں سلیکون ربڑ کی مہریں اور کیبل گلینڈ کے اندراجات ہیں۔ کم وولٹیج کی طرف ٹن چڑھایا تانبے کے بس بار یا واٹر پروف کنیکٹر استعمال کرتا ہے۔

پروڈکٹ کی درخواست

یہ ایئر کولنگ آؤٹ ڈور آئسولیشن ڈرائی ٹائپ ٹرانسفارمر درج ذیل منظرناموں میں بڑے پیمانے پر استعمال ہوتا ہے۔

قابل تجدید توانائی پیدا کرنا: PV پاور پلانٹ اور ونڈ فارم سکڈ ماونٹڈ سب سٹیشنوں کے کم وولٹیج کی طرف تنہائی، گرڈ کنکشن یا مقامی بجلی کی فراہمی سے پہلے انورٹر آؤٹ پٹ وولٹیج کو الگ کرنا۔

آؤٹ ڈور انڈسٹریل آلات: آئل ڈرلنگ پلیٹ فارمز، اوپن پٹ مائن کرشرز، پورٹ شور پاور سسٹمز، ٹنل بورنگ مشینیں (شیلڈ مشینیں) کے لیے بجلی کی سپلائی آئسولیشن، گرڈ کے اضافے کو نقصان پہنچانے والے سامان سے روکتی ہے۔

عارضی اور ہنگامی طاقت: بیرونی ایونٹس، کھیلوں کے مقابلوں، اور ڈیزاسٹر ریلیف سائٹس کے لیے جنریٹر آؤٹ پٹ آئسولیشن، آڈیو، ویڈیو اور کنٹرول آلات کے لیے صاف طاقت فراہم کرتا ہے۔

چارجنگ انفراسٹرکچر: آؤٹ ڈور ڈی سی فاسٹ چارجرز کے لیے ان پٹ آئسولیشن ٹرانسفارمر، چارجنگ ماڈیولز کی حفاظت کرتے ہوئے گرڈ میں ہارمونک فیڈ بیک کو روکتا ہے۔

سمارٹ گرڈ اور ڈسٹری بیوشن: آؤٹ ڈور رِنگ مین یونٹس اور کمپیکٹ سب سٹیشنز کے اندر سٹیشن سروس یا آئسولیشن ٹرانسفارمر، آٹومیشن ٹرمینلز (DTU/FTU) کے لیے محفوظ، قابل بھروسہ بجلی فراہم کرتے ہیں۔

پیداوار کی تفصیلات

VPI ویکیوم پریشر امپریگنیشن کا عمل

تمام وائنڈنگز کو ویکیوم کے نیچے سالوینٹ لیس انسولیٹنگ وارنش سے رنگین کیا جاتا ہے، جو اندرونی ہوا کو ہٹاتا ہے اور وارنش کو موڑ، تہوں اور زمین کے درمیان مکمل طور پر گھسنے دیتا ہے۔ علاج کے بعد، یہ تھرمل چالکتا، میکانکی طاقت، اور نمی کے خلاف مزاحمت کے ساتھ ایک یک سنگی "ٹھوس" ڈھانچہ بناتا ہے جو معیاری حمل کے عمل سے کہیں زیادہ ہے۔

بیرونی مخصوص جنکشن باکس

کم وولٹیج آؤٹ لیٹ باکس میں ایک شعلہ ریٹارڈنٹ انسولیٹنگ سپورٹ پینل ہے، جس میں تانبے کے بس باروں کے درمیان کافی برقی کلیئرنس (>20mm) ہے۔ کیبل کے اندراجات میں ملٹی سیل گسکیٹ اور کیبل گلینڈز کا استعمال کیا جاتا ہے، جو کہ مختلف بکتر بند یا ربڑ کی چادر والی کیبلز کے ساتھ مطابقت رکھتی ہیں، جو کیبل کے ساتھ باکس میں نمی کے داخل ہونے کو روکتی ہیں۔

ہیوی ڈیوٹی سٹینلیس سٹیل انکلوژر

انکلوژر لیزر کٹنگ، سی این سی موڑنے، اور روبوٹک ویلڈنگ کا استعمال کرتے ہوئے تیار کیا گیا ہے، جس میں تمام سیون لگاتار بند ہیں۔ دروازوں میں تھری پوائنٹ لاکنگ ہینڈلز اور موسم سے مزاحم سگ ماہی گسکیٹ شامل ہیں۔ اوپر کا احاطہ زاویہ بارش کی ڈھال کے طور پر ڈیزائن کیا گیا ہے اور اس میں آسان بیرونی لہرانے کے لیے آئی بولٹ اٹھانا شامل ہے۔

پیکجنگ، ڈیلیوری اور بعد فروخت

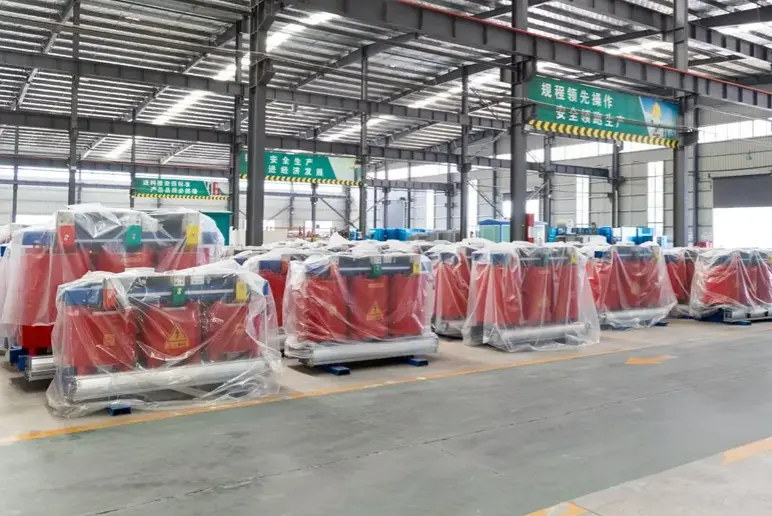

پیکنگ کا طریقہ

1. ٹرانسفارمر باڈی نمی پروف پیئ فلم سے لپٹی ہوئی ہے، اندر ڈیسیکینٹ رکھا گیا ہے۔

2. ہیوی ڈیوٹی لکڑی کے کریٹس یا فیومیگیشن سے پاک پلائیووڈ بکس (برآمد کے معیارات پر پورا اترتے ہوئے)، جس کے چاروں طرف تکیے کے لیے زیادہ کثافت والے جھاگ یا ہوا سے بھرے تھیلے ہیں۔

3. باکس کے باہر سے چسپاں "نمی کا ثبوت"، "نازک" اور "یہ راستہ اوپر" جیسے لیبلز۔

ترسیل کا طریقہ

1. گھریلو: وقف شدہ لاجسٹکس ٹرک (چھوٹی صلاحیتوں کو ڈیپون/ایس ایف ایکسپریس بھاری سامان کے ذریعے بھیجا جا سکتا ہے)۔

2. برآمد کریں: کسٹم دستاویزات سمیت سمندری، ریل، یا فضائی مال برداری کے انتظامات۔

فروخت کے بعد سروس

1. وارنٹی کی مدت: رسید کی تاریخ سے 12 ماہ۔

2. وارنٹی مدت کے دوران مینوفیکچرنگ کے نقائص کے لیے مفت مرمت یا متبادل۔

اکثر پوچھے گئے سوالات (سوال و جواب)

Q1: کیا یہ ایئر کولنگ آؤٹ ڈور آئسولیشن ڈرائی ٹائپ ٹرانسفارمر تیل میں ڈوبے ہوئے ٹرانسفارمر کے مقابلے میں زیادہ گرم اور جلنے کا زیادہ خطرہ نہیں ہے؟

A: بالکل برعکس۔ اگرچہ ہوا میں تیل کی نسبت کم تھرمل چالکتا ہے، ہماری پروڈکٹ کلاس H موصلیت (180°C کے لیے درجہ بندی کی گئی ہے) اور VPI ویکیوم امپریگنیشن کا عمل استعمال کرتی ہے۔ ہوا سے گرمی کو مؤثر طریقے سے دور کیا جاتا ہے اور دیوار کے ذریعے منتشر ہوتا ہے۔ اسی صلاحیت کے لیے، ہمارے ڈیزائن میں درجہ حرارت میں اضافے کا بڑا مارجن ہے، جس کی وجہ سے روایتی یونٹوں میں تیل کے رساو اور اس کے نتیجے میں تیل کی کم سطح کی وجہ سے ہونے والی برن آؤٹ ناکامیوں کا سامنا کرنا پڑتا ہے۔ ہماریایئر کولنگ آؤٹ ڈور آئسولیشن ڈرائی ٹائپ ٹرانسفارمر40°C بیرونی حالات میں مکمل بوجھ کے باوجود بھی موصلیت کی حد سے نیچے گرم جگہ کے درجہ حرارت کے ساتھ کام کرتا ہے۔

Q2: بارش کے دنوں میں باہر، کیا بارش کا پانی کولنگ لوورز میں داخل نہیں ہوتا اور اندر شارٹ سرکٹ نہیں ہوتا؟

A: نہیں، ہماری انکلوژر پروٹیکشن ریٹنگ IP54 ہے۔ لوورز میں ایک اندرونی بھولبلییا طرز کا چینل اور دھاتی میش اسکرین شامل ہے۔ ٹیسٹ سے پتہ چلتا ہے کہ 10 ملی میٹر فی منٹ بارش کی شدت پر سامنے سے براہ راست سپرے کے باوجود بھی اندرونی حصہ مکمل طور پر خشک رہتا ہے۔ تمام کیبل انٹری پورٹس دھماکے کے درجے کے مہر بند غدود کا استعمال کرتے ہیں، نمی کے داخلے کے لیے کسی بھی راستے کو مکمل طور پر روکتے ہیں۔

تکنیکی تفصیلات کی میز
