ایئر کولنگ ایپوکسی رال ڈرائی ٹائپ ٹرانسفارمر

Lugao Power ایک چین کی فیکٹری ہے جو ایئر کولنگ ایپوکسی رال ڈرائی ٹائپ ٹرانسفارمر سلوشنز میں مہارت رکھتی ہے۔ تیل سے پاک اور آگ سے محفوظ، یہ ٹرانسفارمرز ڈیٹا سینٹرز، فیکٹریوں، سولر فارمز، ونڈ پارکس اور تجارتی عمارتوں کے لیے قابل اعتماد وولٹیج کی تبدیلی فراہم کرتے ہیں۔ فیکٹری سے براہ راست فراہمی، IEC کے مطابق ڈیزائن، اور حسب ضرورت وولٹیج، صلاحیت، کولنگ، اور انکلوژر کے اختیارات دستیاب ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

یہ کیا ہے؟

ایئر کولنگ ایپوکسی رال ڈرائی ٹائپ ٹرانسفارمر ایک مکمل طور پر تیل سے پاک پاور کنورژن ڈیوائس ہے جہاں تمام ہائی اور کم وولٹیج وائنڈنگز ویکیوم پریشر کے تحت کاسٹ ایپوکسی رال میں مکمل طور پر سمٹی ہوئی ہیں۔ روایتی ٹرانسفارمرز کے برعکس جو موصلیت اور ٹھنڈک کے لیے معدنی تیل یا مصنوعی مائعات پر انحصار کرتے ہیں، یہ یونٹ صرف ہوا کو کولنگ میڈیم کے طور پر استعمال کرتا ہے — یا تو قدرتی کنویکشن (AN) یا اختیاری جبری ہوا (AF)۔ ایپوکسی رال ٹرپل ڈیوٹی سرانجام دیتی ہے: بنیادی برقی موصلیت، نمی اور آلودگیوں سے مکینیکل تحفظ، اور ایک سخت ڈھانچہ جو شارٹ سرکٹ قوتوں کا مقابلہ کرتا ہے۔

یہ کیا کرتا ہے؟

وولٹیج کی تبدیلی: صنعتی، تجارتی اور رہائشی بوجھ کے لیے درمیانے درجے کے وولٹیج (6kV، 10kV، 20kV، 35kV) کو استعمال کرنے والے وولٹیجز (208V، 400V، 480V، 690V) تک۔ متبادل طور پر، قابل تجدید توانائی گرڈ انٹرکنکشن کے لیے وولٹیج کو بڑھاتا ہے۔

فائر سیف پاور ڈسٹری بیوشن: عمارتوں، زیر زمین پارکنگ گیراجوں، ہسپتالوں اور ڈیٹا سینٹرز کے اندر بجلی فراہم کرتا ہے جہاں تیل سے بھرے ٹرانسفارمرز کو فائر کوڈز سے منع کیا گیا ہے۔ خود بجھانے والا epoxy (UL 94 V-0 ریٹیڈ) شعلوں کو پھیلانے والا نہیں ہے۔

حساس بوجھ کے لیے کلین پاور: بنیادی اور ثانوی سرکٹس کے درمیان تنہائی فراہم کرتا ہے، ہارمونکس کو فلٹر کرتا ہے، سرجز کو دباتا ہے، اور گراؤنڈ لوپس کو ختم کرتا ہے جو میڈیکل امیجنگ آلات، CNC مشینوں اور لیبارٹری کے آلات میں خلل ڈالتے ہیں۔

بیرونی اور سخت ماحول کا آپریشن: اختیاری IP54 یا IP65 انکلوژرز کے ساتھ، ٹرانسفارمر کارکردگی میں کمی کے بغیر بارش، برف، دھول کے طوفان، نمک کے اسپرے، اور درجہ حرارت کی انتہا کو -30°C سے +55°C تک برداشت کرتا ہے۔

خلاصہ یہ کہ جب بھی حفاظت، ماحولیاتی تعمیل، اور طویل مدتی وشوسنییتا غیر گفت و شنید ہو تو ایئر کولنگ ایپوکسی رال ڈرائی ٹائپ ٹرانسفارمر ترجیحی انتخاب ہے۔

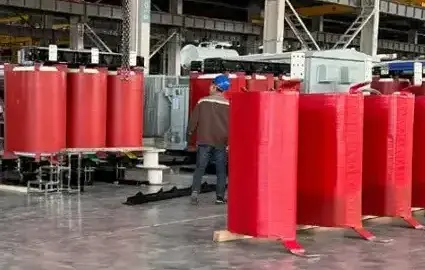

Air Cooling Epoxy Resin Dry Type Transformer

پروڈکٹ پیرامیٹر (تفصیلات)

پیرامیٹر	معیاری حد / قدر
شرح شدہ صلاحیت	50 kVA ~ 8000 kVA (اپنی مرضی کے مطابق سائز دستیاب)
پرائمری وولٹیج	3.3 kV، 6 kV، 6.6 kV، 10 kV، 10.5 kV، 11 kV، 20 kV، 33 kV، 35 kV
سیکنڈری وولٹیج	208 وی، 220 وی، 380 وی، 400 وی، 415 وی، 440 وی، 480 وی، 575 وی، 690 وی
ٹیپ کرنے کی حد	آف سرکٹ: ±2×2.5% یا ±5% (آن لوڈ ٹیپنگ اختیاری)
تعدد	50 Hz یا 60 Hz (دوہری تعدد کے قابل)
ویکٹر گروپ	Dyn11, Yyn0, Yd11, Dd0, YNd11, ZZ(0) (آرڈر پر وضاحت کریں)
موصلیت کی کلاس	کلاس F (155 ° C) یا کلاس H (180 ° C)
درجہ حرارت میں اضافے کی حد	کلاس F: ≤100K; کلاس H: ≤125K (مزاحمت کا طریقہ)
کولنگ کا طریقہ	AN (قدرتی ہوا) معیاری؛ AF (زبردستی ہوا) اختیاری
انکلوژر پروٹیکشن	IP00 (کھلا)، IP20، IP23، IP54، IP65 (اختیاری)
جزوی خارج ہونے والے مادہ کی سطح	≤5 پی سی @ 1.1×Ur (فیکٹری ٹیسٹ شدہ)
شارٹ سرکٹ کی رکاوٹ	4%، 5%، 6%، 8%، 10% (فی IEC 60076)
صوتی دباؤ کی سطح	48 dB ~ 65 dB (صلاحیت پر منحصر ہے)
تسلسل وولٹیج کا مقابلہ کریں۔	LI 75 AC 35 (10 kV کلاس)؛ LI 95 AC 38 (20 kV کلاس)؛ LI 170 AC 70 (35 kV کلاس)
محیطی درجہ حرارت	-25 ° C سے +50 ° C (معیاری)؛ -40°C سے +55°C (سرد آب و ہوا ورژن)
رشتہ دار نمی	0% ~ 100% (نان کنڈینسنگ آپریشن)
زیادہ سے زیادہ اونچائی	1000 میٹر (1000 میٹر سے اوپر ڈی ریٹ، فیکٹری سے مشورہ کریں)
ڈیزائن کے معیارات	IEC 60076-11, IEEE C57.12.91, GB 1094.11, CSA C88
متوقع سروس لائف	کم سے کم دیکھ بھال کے ساتھ 30+ سال

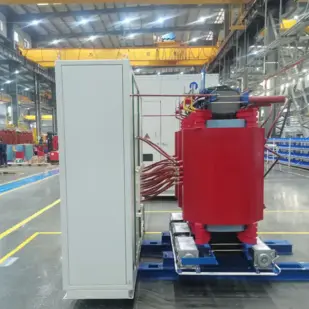

Dry Type Transformer IEC 60076

پروڈکٹ کی خصوصیت اور درخواست (سوال و جواب کی شکل)

Q1: کیا چیز epoxy رال کی موصلیت کو کھلے زخم کے ڈیزائن سے بہتر بناتی ہے؟

A: تین اہم فوائد۔ سب سے پہلے، نمی سے استثنیٰ - ایپوکسی غیر ہائگروسکوپک ہے۔ ایئر کولنگ ایپوکسی رال ڈرائی ٹائپ ٹرانسفارمر 100% نمی میں ہفتوں کے بند ہونے کے بعد فوری طور پر دوبارہ شروع ہوتا ہے، جبکہ کھلے زخم والے یونٹوں کو پہلے سے گرم کرنے کی ضرورت ہوتی ہے۔ دوسرا، آلودگی سے بچاؤ - کنڈکٹو دھول ٹھوس ایپوکسی سطحوں میں گھس نہیں سکتی، ٹریکنگ اور فلیش اوور کے خطرات کو ختم کرتی ہے۔ تیسرا، مکینیکل طاقت — انکیپسولیٹڈ وائنڈنگز بغیر کسی اخترتی کے 25× ریٹیڈ کرنٹ تک شارٹ سرکٹ قوتوں کا مقابلہ کرتی ہیں۔

درخواست: ڈیٹا سینٹرز — دھول کے جمع ہونے کا خطرہ، 55dB سے نیچے خاموش آپریشن، اور خود بجھانے والی ایپوکسی IT آلات کے کمروں کے لیے NFPA 75 کی ضروریات کو پورا کرتی ہے۔

Q2: یہ تیل کے بغیر باہر کیسے کام کرتا ہے؟

A: IP54/IP65 انکلوژرز (سٹین لیس سٹیل، ڈھلوان بارش کی چھت، بھولبلییا وینٹی لیٹرز) کے ساتھ، ٹرانسفارمر بارش، دھول اور نمک کے اسپرے کے خلاف مزاحمت کرتا ہے۔ Epoxy وائنڈنگز تیل سے بھرے ریڈی ایٹرز سے بہتر سنکنرن کے خلاف مزاحمت کرتی ہیں۔ ساحلی مقامات کے لیے، 316 سٹینلیس سٹیل کی دیواریں دستیاب ہیں۔

درخواست: سولر فارمز اور ونڈ پارکس - دور دراز، غیر عملہ والے مقامات صفر تیل کے نمونے لینے، صفر لیک کے معائنہ، اور آگ کو دبانے کے نظام سے فائدہ اٹھاتے ہیں۔ یونٹس برسوں تک درجہ حرارت کی انتہائی حد تک -30 ° C سے +55 ° C تک کام کرتے ہیں۔

Q3: کیا یہ موٹر شروع ہونے والے اضافے اور اوورلوڈز کو سنبھال سکتا ہے؟

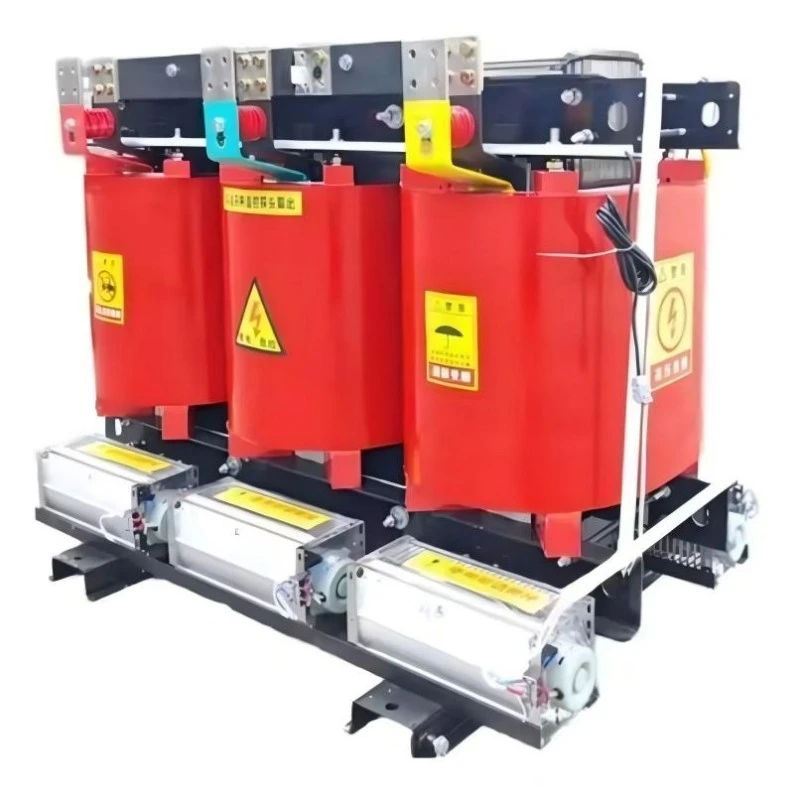

A: ہاں۔ کلاس H (180°C) موصلیت قدرتی کولنگ (AN) کے تحت 110% مسلسل اوورلوڈ اور 30 منٹ کے لیے 130% کی اجازت دیتی ہے۔ جبری ہوا (AF) آپشن کے ساتھ، صلاحیت 20-25% بڑھ جاتی ہے — پنکھے خود بخود 80°C پر شروع ہو جاتے ہیں۔ 150% سے زیادہ شدید سائیکلک اوورلوڈز کے لیے، ہمارے انجینئرز سے مشورہ کریں۔

درخواست: صنعتی مینوفیکچرنگ — آٹوموٹو اسمبلی لائنز اور سٹیمپنگ پلانٹس شدید بوجھ کے جھولوں کا تجربہ کرتے ہیں۔ کم رکاوٹ (4-6%) وولٹیج کے ضابطے کو ±3% کے اندر برقرار رکھتی ہے، جبکہ ایپوکسی وائنڈنگز کمپن کا مقابلہ کرتی ہیں جو تیل سے بھرے ریڈی ایٹر ویلڈز کو کریک کر دیتی ہیں۔

Q4: کیا یہ واقعی دیکھ بھال سے پاک ہے؟

A: کور ٹرانسفارمر کو تیل کی کوئی تبدیلی، کوئی ڈائی الیکٹرک ٹیسٹنگ، کوئی فلٹریشن، گاسکیٹ کی تبدیلی کی ضرورت نہیں ہے۔ ہر 12-24 ماہ میں صرف تین آسان چیکس: کمپریسڈ ہوا کے ساتھ لوور/پنکھے صاف کریں، ٹارک چیک ٹرمینلز، اور انکلوژر کا معائنہ کریں۔ کل سالانہ کوشش: ایک مستند الیکٹریشن کے ذریعہ دو گھنٹے سے کم۔

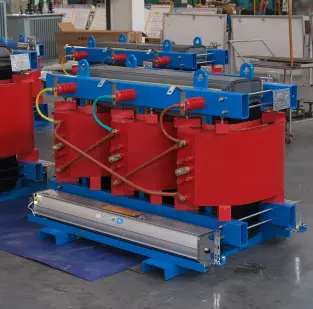

Air Cooling Epoxy Resin Dry Type Transformer

پیداوار کی تفصیلات - کیا چیز Lugao کو حریفوں سے برتر بناتی ہے۔

پہلو	Lugao فائدہ	عام حریف
ویکیوم لیول	0.5 mbar کے نیچے گہرا ویکیوم، دو مرحلے کی ڈیگاسنگ	5-10 mbar، سنگل سٹیج پمپ — مائیکرو ویوائڈز چھوڑتا ہے۔
جزوی خارج ہونے والا مادہ	≤5 pC @ 1.1×Ur (IEC کی نصف حد)	8-10 پی سی - صرف کم از کم معیار پر پورا اترتا ہے۔
ورق سمیٹنے والے کنارے	گول/ریڈیوسڈ کناروں - فیلڈ کے دباؤ کو 40٪ تک کم کرتا ہے	کٹے ہوئے کنارے - کورونا خارج ہونے والی جگہیں۔
Epoxy کمک	15-20٪ کٹے ہوئے شیشے کے ریشے (کریک گرفتار کرنے والے، CTE میچنگ)	غیر مضبوط رال - دراڑیں پھیلتی ہیں۔
بنیادی جوڑ	5-7 قدموں کے ساتھ 45° سٹیپ لیپ — 12-15% کم بغیر بوجھ کا نقصان	روایتی بٹ لیپ - زیادہ نقصان
درجہ حرارت کے سینسر	3 PT100 RTDs فی مرحلہ (پرائمری، الارم، SCADA)	فی مرحلہ 1 RTD - کوئی فالتو پن نہیں۔
شارٹ سرکٹ ٹیسٹنگ	25× ریٹیڈ کرنٹ، 0.5 سیکنڈ پر بے ترتیب بیچ کا تجربہ کیا گیا۔	صرف حساب کتاب - کوئی جسمانی توثیق نہیں۔
ٹرمینل باکس	سوئنگ-اوے 180 ° دروازے، لیزر اینچڈ ٹیگز، ڈوئل ڈرلنگ پیٹرن	کاغذ کے اسٹیکرز، تنگ رسائی

اکثر پوچھے گئے سوالات (سوال و جواب)

Q1: ایئر کولنگ ایپوکسی رال ڈرائی ٹائپ ٹرانسفارمر کی اصل کارکردگی کیا ہے، اور کیا وقت گزرنے کے ساتھ اس میں کمی آتی ہے؟

A: 1000kVA یونٹ کے لیے 75% بوجھ (عام آپریٹنگ پوائنٹ) پر کارکردگی 98.7% ہے، جو 2500kVA یونٹ کے لیے 99.1% تک بڑھ جاتی ہے۔ کارکردگی کا تعین بنیادی نقصان (مسلسل، سلکان اسٹیل کے معیار پر منحصر ہے) اور تانبے کے نقصان (لوڈ مربع کے ساتھ مختلف ہوتا ہے) سے ہوتا ہے۔ ایئر کولنگ ایپوکسی رال ڈرائی ٹائپ ٹرانسفارمر کا اہم فائدہ یہ ہے کہ کارکردگی وقت کے ساتھ کم نہیں ہوتی ہے کیونکہ ایپوکسی انکیپسولیشن نمی کے داخلے کو روکتی ہے جس سے نقصان میں اضافہ ہوتا ہے۔ تیل سے بھرے ٹرانسفارمرز اکثر 10-15 سال کے بعد کارکردگی میں کمی دیکھتے ہیں کیونکہ تیل کم ہوتا ہے اور کاغذ کی موصلیت میں نمی بڑھ جاتی ہے۔ ہمارے epoxy یونٹس پوری 30+ سال کی سروس لائف کے لیے فیکٹری کی کارکردگی کو برقرار رکھتے ہیں۔ ہم ہر یونٹ کے ساتھ گارنٹی شدہ نقصان کی قدر فراہم کرتے ہیں اور اگر فیلڈ ٹیسٹنگ وارنٹی مدت کے اندر زیادہ نقصانات دکھاتی ہے تو اس فرق کی تلافی کریں گے۔

Q2: میں اپنی درخواست کے لیے صحیح صلاحیت کا انتخاب کیسے کروں؟

A: kVA میں اپنے کل منسلک بوجھ کا حساب لگائیں، پھر تنوع کے عوامل کو لاگو کریں۔ مسلسل بوجھ (لائٹنگ، HVAC، سرورز) کے لیے 100% نیم پلیٹ استعمال کریں۔ وقفے وقفے سے بوجھ (موٹر، ویلڈر، ایلیویٹرز) کے لیے ڈیوٹی سائیکل کے لحاظ سے 50-70% استعمال کریں۔ پھر 20-25% مستقبل میں توسیع کا مارجن شامل کریں۔ مثال: ایک فیکٹری جس میں 800kVA مسلسل بوجھ + 400kVA موٹر لوڈ (تنوع عنصر 0.6 → 240kVA) + 20% توسیع = (800+240) × 1.2 = 1248kVA → 1250kVA یا 1500kVA منتخب کریں۔ زیادہ سائز کرنے سے ابتدائی لاگت اور بغیر بوجھ کے نقصان میں اضافہ ہوتا ہے۔ کم سائز زیادہ گرمی اور قبل از وقت ناکامی کا سبب بنتا ہے۔ ہمارے انجینئرز مفت سائز میں مدد فراہم کرتے ہیں — بس اپنی لوڈ لسٹ اور ڈیوٹی سائیکل بھیجیں۔ موٹر-ہیوی ایپلی کیشنز کے لیے، ہم درجہ حرارت میں اضافے کی حد سے تجاوز کیے بغیر شروع ہونے والے اضافے کو سنبھالنے کے لیے زبردستی ایئر کولنگ (AF) کی سفارش کرتے ہیں۔

Q3: کیا ٹرانسفارمر کو کسی محدود جگہ جیسے ٹنل یا والٹ میں نصب کیا جا سکتا ہے؟

A: بالکل۔ دیایئر کولنگ ایپوکسی رال ڈرائی ٹائپ ٹرانسفارمرمحدود جگہوں کے لیے مثالی ہے کیونکہ اس کے لیے تیل کے کنٹینمنٹ والٹ کی ضرورت نہیں ہوتی ہے (ہر طرف سے 2-3 میٹر کی کلیئرنس کی بچت ہوتی ہے)۔ وینٹیلیشن کے لیے کم از کم کلیئرنس ہر طرف 300mm اور اوپر 600mm ہے۔ سرنگ کی تنصیبات کے لیے، ہم ایک کم پروفائل ورژن پیش کرتے ہیں جہاں دیوار کی اونچائی 200 ملی میٹر تک کم ہو جاتی ہے (کولنگ لوور اوپر کی بجائے سائیڈوں پر منتقل ہوتے ہیں)۔ تاہم، سرنگوں میں محیطی درجہ حرارت دیگر آلات کی وجہ سے بلند ہو سکتا ہے - ہم مناسب ٹھنڈک کی تصدیق کے لیے تھرمل تجزیہ کریں گے۔ اگر قدرتی نقل و حرکت ناکافی ہے تو، AF (زبردستی ہوا) کا آپشن جس میں پنکھے براہ راست کور فریم میں نصب ہوتے ہیں، قدموں کے نشان میں اضافہ کیے بغیر اضافی ٹھنڈک فراہم کرتا ہے۔
