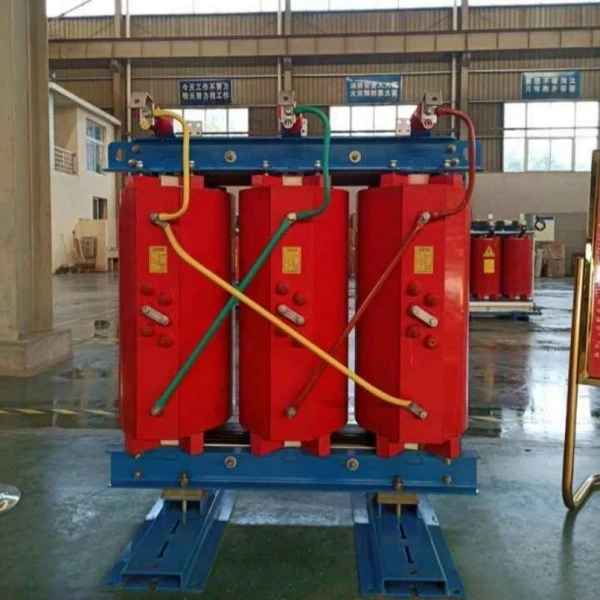

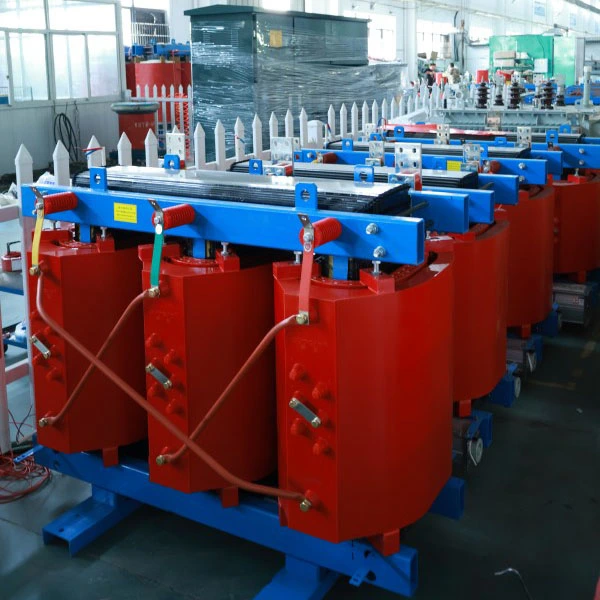

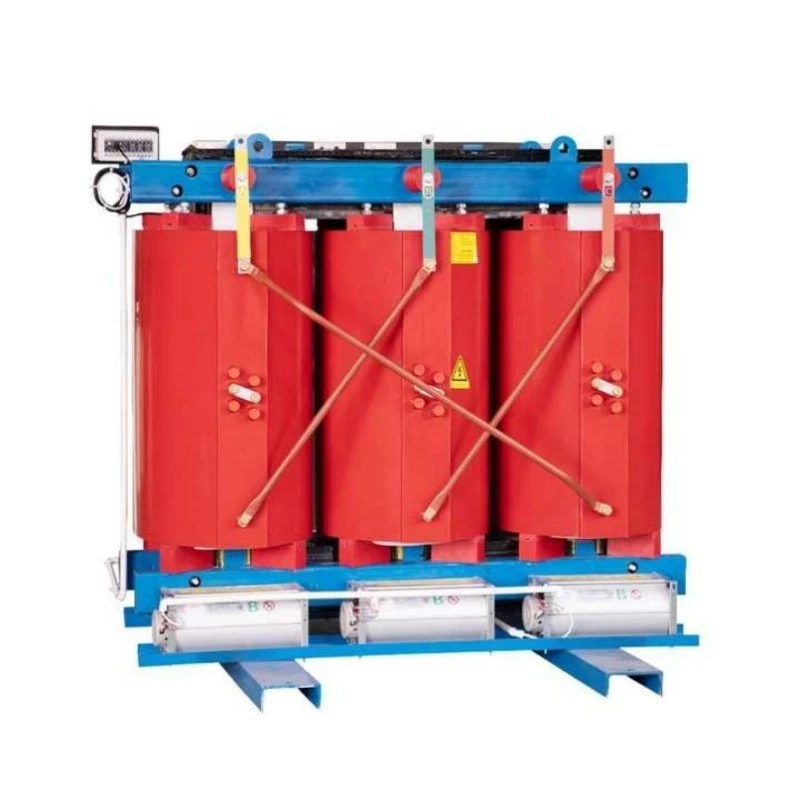

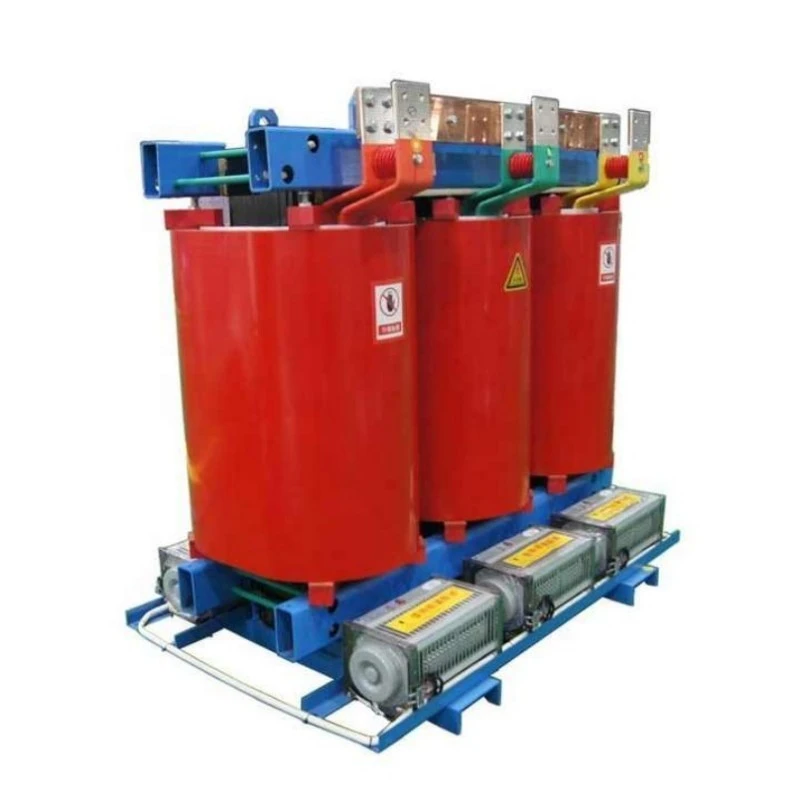

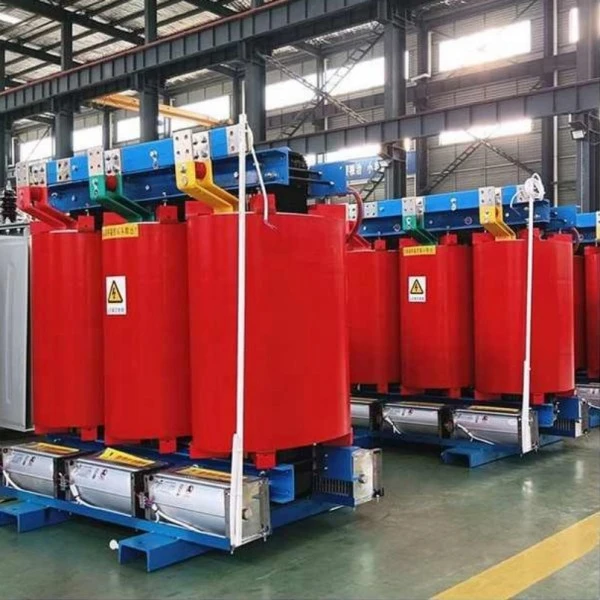

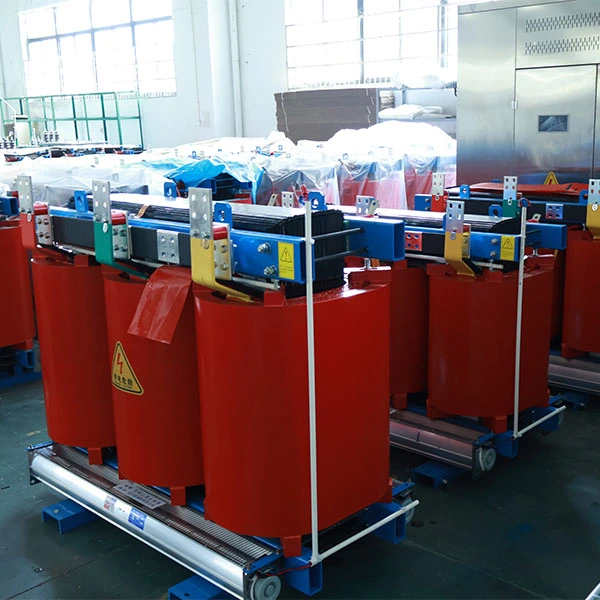

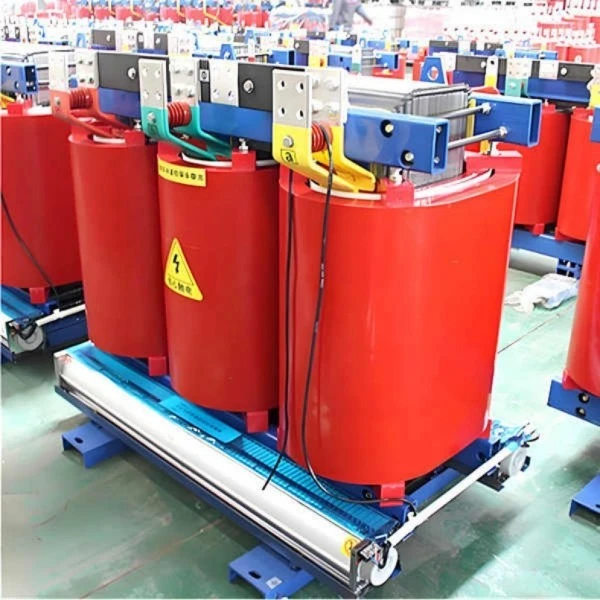

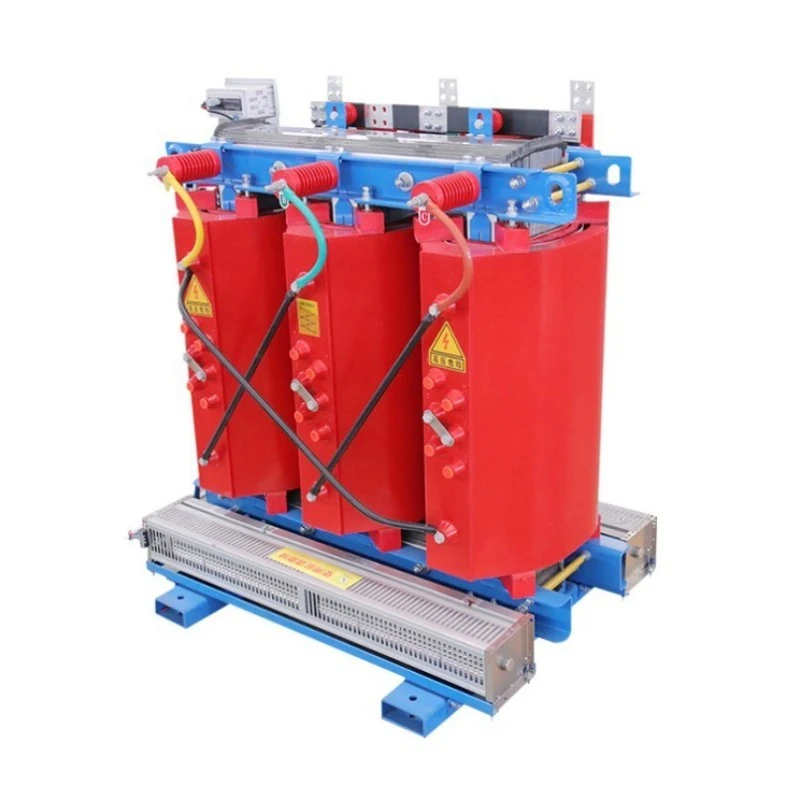

کاپر وائنڈنگ پیڈ نصب خشک قسم کا ٹرانسفارمر

یہ سامان کیا ہے؟

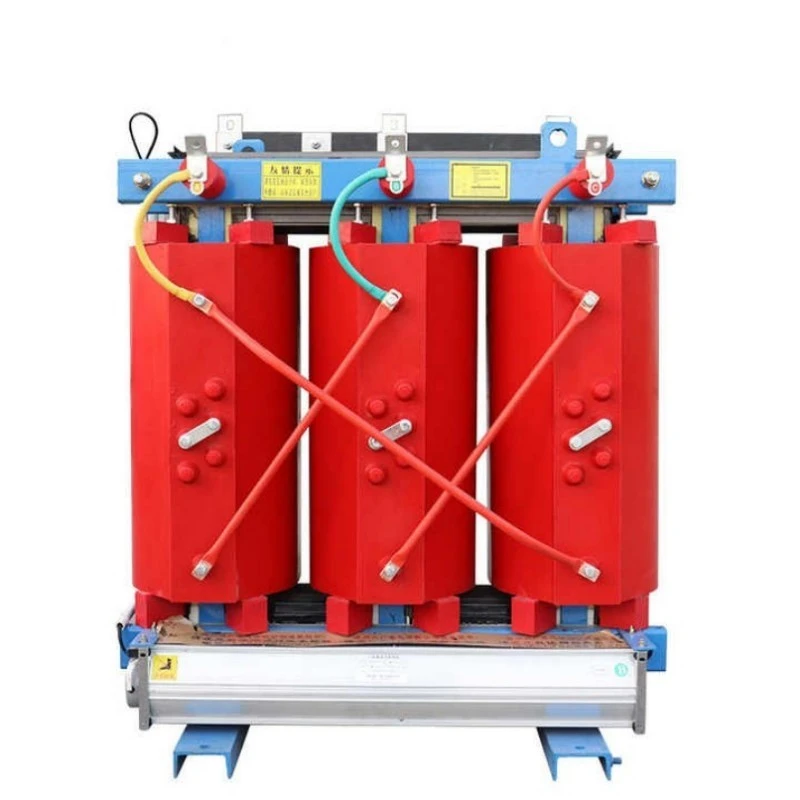

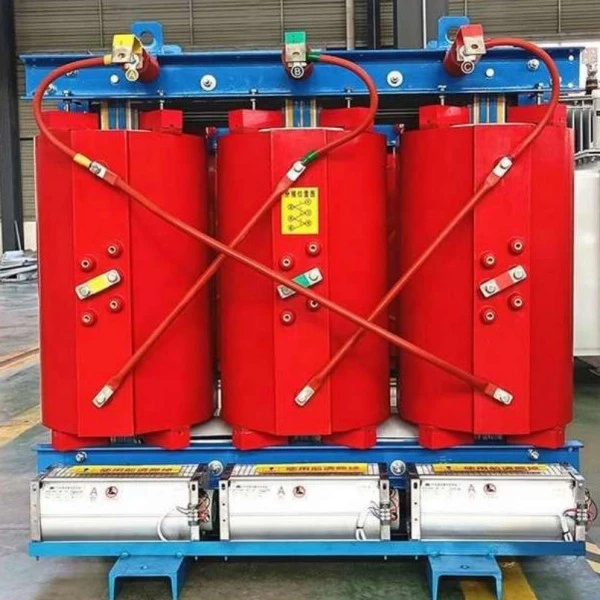

کاپر وائنڈنگ پیڈ ماؤنٹڈ ڈرائی ٹائپ ٹرانسفارمر تھری فیز، کاسٹ رال ڈرائی ٹائپ ٹرانسفارمر ہے جو خاص طور پر پیڈ ماونٹڈ آؤٹ ڈور تنصیبات کے لیے ڈیزائن کیا گیا ہے۔ یہ رہائشی برادریوں، تجارتی مراکز، صنعتی پارکوں اور قابل تجدید توانائی کے منصوبوں میں محفوظ تقسیم کے لیے درمیانے درجے کے وولٹیج (عام طور پر 10kV–35kV) کو کم وولٹیج (400V/380V) تک لے جاتا ہے۔

روایتی کے برعکستیل میں ڈوبے ہوئے ٹرانسفارمرز، اس کی مصنوعات میں کوئی موصلیت کا تیل استعمال نہیں ہوتا ہے۔ اس کے بجائے، یہ قدرتی یا زبردستی ایئر کولنگ کے ساتھ مل کر ایپوکسی رال ٹھوس موصلیت کا استعمال کرتا ہے۔ وائنڈنگز مکمل طور پر اعلی چالکتا تانبے سے بنی ہیں، کم مزاحمتی نقصانات، بہتر اوورلوڈ صلاحیت، اور طویل سروس لائف کو یقینی بناتی ہیں۔ پیڈ ماونٹڈ انکلوژر علیحدہ سب سٹیشن کی عمارت کی ضرورت کے بغیر زمینی سطح پر براہ راست تنصیب کی اجازت دیتا ہے، جس سے سول تعمیراتی اخراجات اور جگہ کی نمایاں بچت ہوتی ہے۔

مصنوعات کی تفصیل

Lugao کا کاپر وائنڈنگ پیڈ ماؤنٹڈ ڈرائی ٹائپ ٹرانسفارمر آؤٹ ڈور ڈسٹری بیوشن نیٹ ورکس میں وشوسنییتا، کارکردگی اور حفاظت کے لیے بنایا گیا ہے۔ 10kV/0.4kV (6kV، 20kV، یا 35kV کے لیے حسب ضرورت) کے معیاری وولٹیجز کے ساتھ 50kVA سے 2500kVA تک کی درجہ بندی کی گئی، یہ ٹرانسفارمر GB 20052-2020 لیول 2 توانائی کی کارکردگی کے معیارات پر پورا اترتا ہے، جس میں کچھ ماڈلز Level1 تک پہنچ رہے ہیں۔

کلیدی برقی کارکردگی میں روایتی خشک قسم کے ٹرانسفارمرز کے مقابلے میں 37% تک بغیر لوڈ کے نقصانات، 30% تک لوڈ کے نقصانات، جزوی ڈسچارج ≤5pC، اور 1 میٹر پر شور کی سطح ≤55dB شامل ہیں۔ تانبے کی وائنڈنگز بہترین تھرمل چالکتا اور مکینیکل طاقت کو یقینی بناتے ہیں، شارٹ سرکٹ کو برداشت کرنے کی صلاحیت کو نمایاں طور پر بہتر بناتے ہیں۔

یہ یونٹ موسم کے خلاف مزاحم، لاک ایبل پیڈ ماونٹڈ انکلوژر میں رکھا گیا ہے جس کی درجہ بندی IP23 یا اس سے زیادہ ہے، جو بارش، دھول اور توڑ پھوڑ سے بچاتی ہے۔ PT100 سینسرز، آٹو اسٹارٹ پنکھے، اوور ہیٹ الارم، اور RS485 کمیونیکیشن کے ساتھ ایک ذہین درجہ حرارت کنٹرول سسٹم معیاری کے طور پر شامل ہے۔

30 سالہ ڈیزائن لائف اور کم سے کم دیکھ بھال کے تقاضوں کے ساتھ، یہ کاپر وائنڈنگ پیڈ ماؤنٹڈ ڈرائی ٹائپ ٹرانسفارمر یوٹیلٹیز، ای پی سی کنٹریکٹرز، اور سہولت مینیجرز کے لیے ایک محفوظ، دیرپا، اور توانائی کی بچت کے حل کی تلاش میں بہترین انتخاب ہے۔

پروڈکٹ پیرامیٹر (تفصیلات)

مصنوعات کی خصوصیت اور درخواست

کلیدی خصوصیات

آل-کاپر وائنڈنگز - ایلومینیم کے مقابلے میں کم مزاحمتی نقصانات، زیادہ اوورلوڈ صلاحیت، اور بہتر شارٹ سرکٹ برداشت کرتے ہیں۔

فائر پروف اور دھماکہ پروف - ایپوکسی رال کاسٹنگ، خود بجھانے والا، تیل کے رساو کا کوئی خطرہ نہیں۔

پیڈ ماؤنٹڈ ڈیزائن - زمینی سطح کی تنصیب، کسی سب اسٹیشن کی عمارت کی ضرورت نہیں، 40-60% سول کام کی لاگت بچاتا ہے۔

انتہائی کم نقصانات - جی بی لیول 2 کی توانائی کی کارکردگی کو پورا کرتا ہے، بجلی کے سالانہ بلوں کو نمایاں طور پر کم کرتا ہے۔

سمارٹ مانیٹرنگ - PT100 سینسر، پنکھا آٹو اسٹارٹ، اوور ہیٹ الارم/ٹرپ، RS485 سے BAS۔

کم شور - ≤55dB، رہائشی اور تجارتی علاقوں کے لیے موزوں۔

دیکھ بھال سے پاک - کوئی تیل کی جانچ نہیں، کوئی خشک نہیں، کوئی حرکت پذیر حصے نہیں۔

سوال و جواب: مصنوعات کی خصوصیت کی وضاحت کی گئی۔

Q1: بیرونی استعمال کے لیے تیل میں ڈوبی ہوئی قسم پر کاپر وائنڈنگ پیڈ ماؤنٹڈ ڈرائی ٹائپ ٹرانسفارمر کیوں منتخب کریں؟

A: تیل میں ڈوبے ہوئے ٹرانسفارمرز آگ اور رساو کے خطرات لاحق ہوتے ہیں، خاص طور پر رہائشی یا ماحولیاتی طور پر حساس علاقوں میں۔ کاپر وائنڈنگ پیڈ ماؤنٹڈ ڈرائی ٹائپ ٹرانسفارمر کوئی تیل استعمال نہیں کرتا، اس لیے آگ پھیلنے یا زمینی آلودگی کا کوئی خطرہ نہیں ہے۔ مزید برآں، تانبے کی وائنڈنگز بہتر تھرمل چالکتا اور مکینیکل طاقت فراہم کرتی ہیں، گرمیوں کے زیادہ بوجھ میں بھی قابل اعتماد آپریشن کو یقینی بناتی ہیں۔ بہت سی میونسپلٹیز اب سخت فائر کوڈز کی وجہ سے نئی بیرونی تنصیبات کے لیے خشک قسم کے ٹرانسفارمرز کو لازمی قرار دیتی ہیں۔

Q2: کیا ایلومینیم کے مقابلے میں تانبے کی سمیٹ واقعی اضافی لاگت کے قابل ہے؟

A: بالکل۔ جبکہ ایک کاپر وائنڈنگ پیڈ ماؤنٹڈ ڈرائی ٹائپ ٹرانسفارمر کی ابتدائی لاگت ایلومینیم واؤنڈ یونٹ سے تقریباً 15-20% زیادہ ہے، کل لائف سائیکل لاگت نمایاں طور پر کم ہے۔ تانبے میں 40% زیادہ چالکتا ہے، یعنی لوڈ کے نقصانات اور بجلی کے بلوں میں کمی۔ تانبے کی تناؤ کی طاقت بھی زیادہ ہوتی ہے، اس لیے ٹرانسفارمر شارٹ سرکٹ کی قوتوں کو بہتر طور پر برداشت کرتا ہے۔ 30 سالہ ڈیزائن کی زندگی میں، توانائی کی بچت ہی آسانی سے سرمایہ کاری کا جواز پیش کرتی ہے۔

Q3: کیا یہ ٹرانسفارمر زیادہ نمی اور برسات کے موسموں کو سنبھال سکتا ہے، خاص طور پر جنوبی علاقوں میں؟

A: ہاں۔ ہمارا کاپر وائنڈنگ پیڈ ماؤنٹڈ ڈرائی ٹائپ ٹرانسفارمر ویکیوم کاسٹنگ کے عمل کا استعمال کرتا ہے جہاں ایپوکسی رال مکمل طور پر تانبے کی وائنڈنگز کو سمیٹ لیتی ہے، جس سے ایک سیل بند موصلیت کی تہہ بنتی ہے۔ کور اور کلیمپ اینٹی سنکنرن علاج سے گزرتے ہیں۔ ایک IP23 انکلوژر کے ساتھ، ٹرانسفارمر عام طور پر 100% رشتہ دار نمی میں کام کرتا ہے۔ طویل بندش کے بعد دوبارہ شروع کرنے سے پہلے خشک کرنے کی ضرورت نہیں ہے۔

Q4: اگر گرمیوں کی چوٹیوں کے دوران ٹرانسفارمر اوور لوڈ ہو جائے تو کیا ہوتا ہے؟

A: قدرتی کولنگ (AN) کے تحت، یہ 100% بوجھ پر مسلسل چلتا ہے۔ جبری ایئر کولنگ (AF) کے ساتھ، صلاحیت میں 40-50% اضافہ ہوتا ہے۔ تانبے کی وائنڈنگز 2 گھنٹے تک 150% ریٹیڈ بوجھ برداشت کر سکتی ہیں۔ یہ اوورلوڈ صلاحیت اہم واقعات کے دوران بجلی کے تسلسل کو یقینی بناتی ہے۔

Q5: وارنٹی کتنی دیر تک ہے، اور اس کا احاطہ کیا ہے؟

A: معیاری وارنٹی شپمنٹ سے 12 ماہ کی ہوتی ہے، جس میں مینوفیکچرنگ کے تمام نقائص کا احاطہ کیا جاتا ہے۔ ادا شدہ سروس کنٹریکٹ وارنٹی کو 36 یا 60 ماہ تک بڑھا سکتا ہے۔ تکنیکی مدد زندگی بھر کے لیے مفت ہے۔

پیداوار کی تفصیلات

بنیادی مواد اور مینوفیکچرنگ کا عمل

ہر کاپر وائنڈنگ پیڈ ماؤنٹڈ ڈرائی ٹائپ ٹرانسفارمر کا کور ہائی پارگمیبلٹی کولڈ رولڈ گرین اورینٹڈ سلیکون اسٹیل کا استعمال کرتے ہوئے بنایا گیا ہے، جس میں سٹیپ لیپ جوائنٹس کے ساتھ بغیر لوڈ کرنٹ اور سٹرے نقصانات کو کم کیا جا سکتا ہے۔ یکساں مقناطیسی راستوں کو یقینی بنانے کے لیے کور کو درست طریقے سے شیئر کیا جاتا ہے اور خود بخود اسٹیک کیا جاتا ہے۔

سمیٹنے والا ڈھانچہ - تمام کاپر

ہائی وولٹیج اور کم وولٹیج دونوں وائنڈنگز آکسیجن فری تانبے کے کنڈکٹرز کا استعمال کرتے ہیں۔ کم وولٹیج وائنڈنگز یکساں انٹر لیئر موصلیت کے ساتھ فوائل وائنڈنگ کنفیگریشن کو اپناتے ہیں، جس سے شارٹ سرکٹ کو برداشت کرنے کی صلاحیت میں نمایاں اضافہ ہوتا ہے۔ تانبے کی اعلی تھرمل چالکتا بھی گرمی کو زیادہ مؤثر طریقے سے ختم کرنے میں مدد کرتی ہے، گرم جگہ کے درجہ حرارت کو کم کرتی ہے۔

موصلیت کا نظام - ایپوکسی رال ویکیوم کاسٹنگ

وائنڈنگز کو ویکیوم کے نیچے اعلی درجے کی ایپوکسی رال کے ساتھ ڈالا جاتا ہے، جو خلا کو ختم کرتے ہیں اور جزوی خارج ہونے والے مادہ ≤5pC کو یقینی بناتے ہیں۔ یہ ٹھوس موصلیت کا نظام شعلہ retardant، نمی پروف، اور کیمیائی طور پر مستحکم ہے۔ کوئی موصلیت کا تیل استعمال نہیں کیا جاتا ہے، جو ٹرانسفارمر کو اندرونی اور بیرونی پیڈ پر نصب تنصیبات کے لیے محفوظ بناتا ہے۔

انکلوژر اور پیڈ ماونٹڈ ڈیزائن

دیٹرانسفارمرموسم مزاحم پاؤڈر کوٹنگ کے ساتھ ہیوی ڈیوٹی، لاک ایبل اسٹیل انکلوژر میں رکھا گیا ہے۔ معیاری تحفظ IP23 (بارش اور دھول سے بچنے والا) ہے، جس میں IP34 یا IP54 سخت ماحول کے لیے اختیاری ہے۔ بیس کو کنکریٹ کے پیڈ پر براہ راست چڑھانے کے لیے ڈیزائن کیا گیا ہے، نیچے سے کیبل کے اندراج کے ساتھ۔ لفٹنگ لگز اور گراؤنڈنگ ٹرمینلز معیاری ہیں۔

معیار اور جانچ کی یقین دہانی

ہر کاپر وائنڈنگ پیڈ ماؤنٹڈ ڈرائی ٹائپ ٹرانسفارمر ڈیلیوری سے پہلے جامع قسم کے ٹیسٹ اور معمول کے ٹیسٹ سے گزرتا ہے، بشمول:

1. بغیر بوجھ کے نقصان اور بوجھ کے نقصان کے ٹیسٹ

2. شارٹ سرکٹ مائبادا ٹیسٹ

3. حوصلہ افزائی زیادہ وولٹیج برداشت ٹیسٹ

4. جزوی خارج ہونے والے مادہ کی پیمائش (≤5pC)

5. بجلی کے تسلسل کا ٹیسٹ

6. درجہ حرارت میں اضافہ ٹیسٹ

7. تمام اہم کارکردگی کے اشارے GB اور IEC کی ضروریات سے زیادہ ہیں۔

سرٹیفیکیشنز

1. ISO 9001:2015 کوالٹی مینجمنٹ سسٹم

2. عیسوی مصدقہ

3. آزاد لیبز سے ٹیسٹ رپورٹس ٹائپ کریں۔
