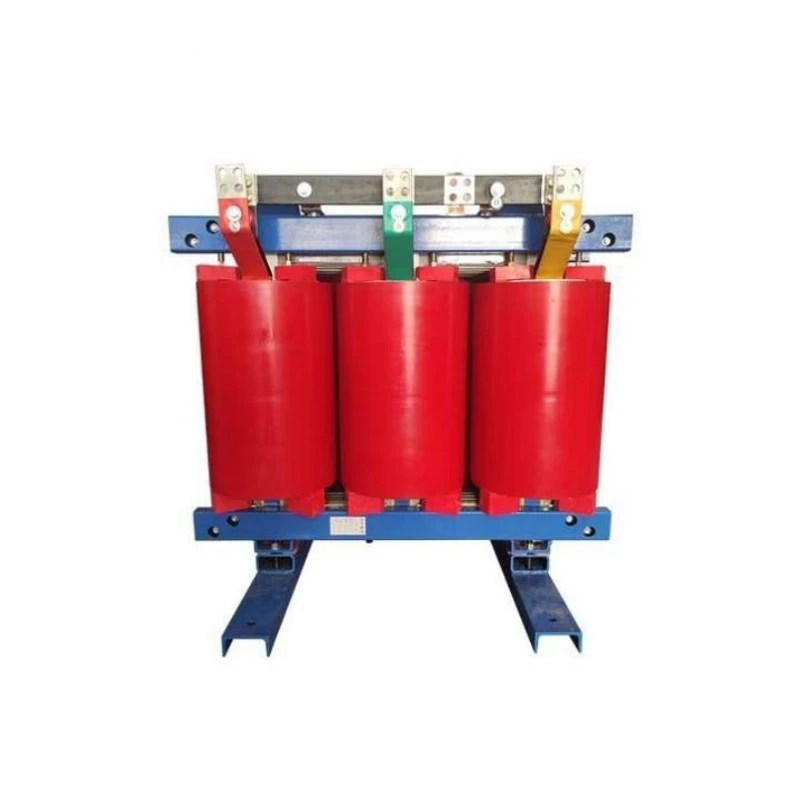

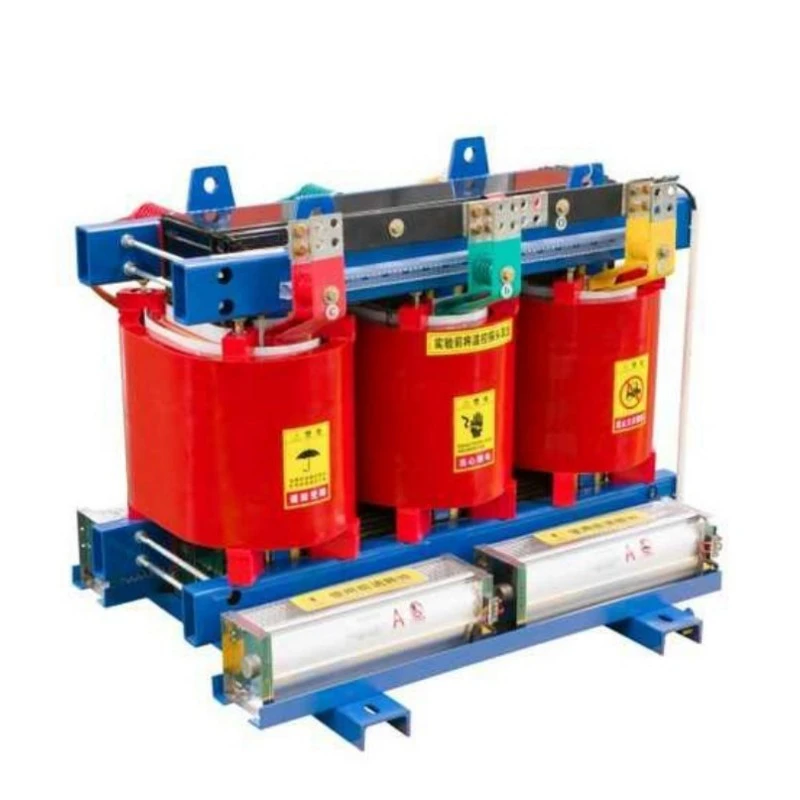

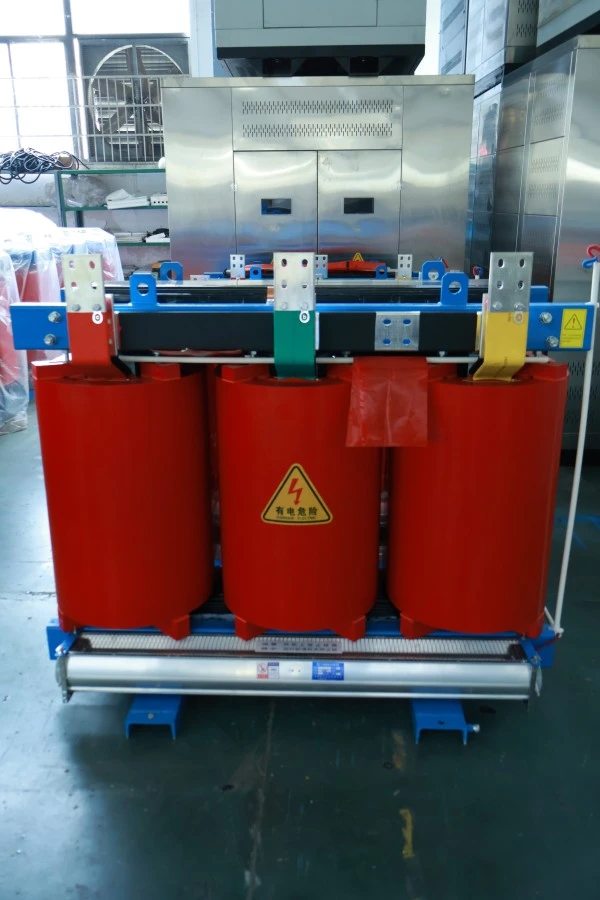

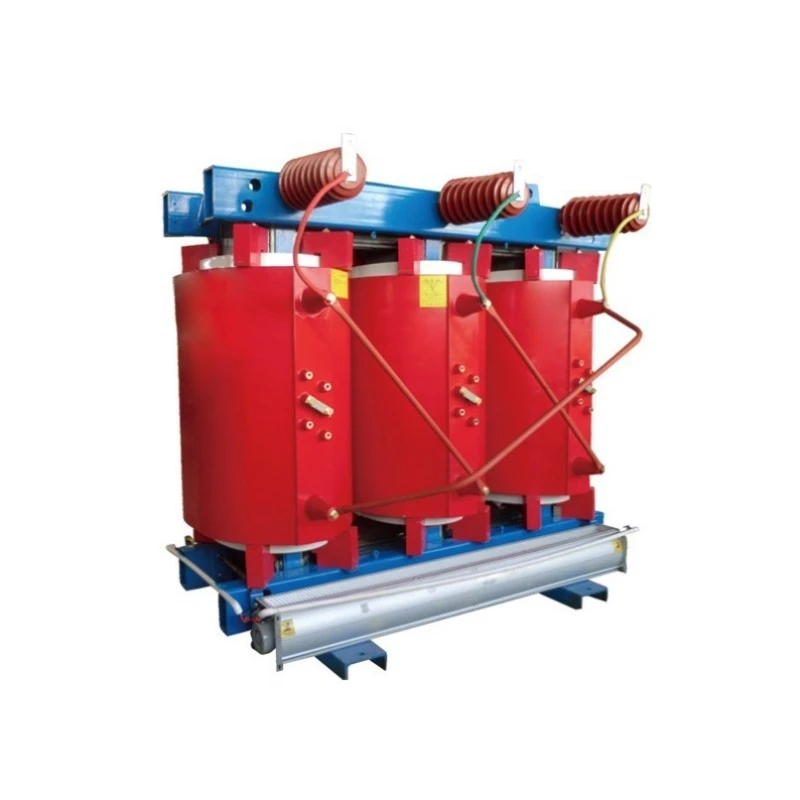

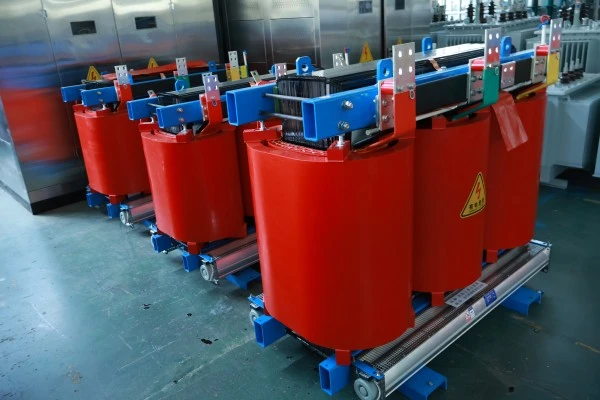

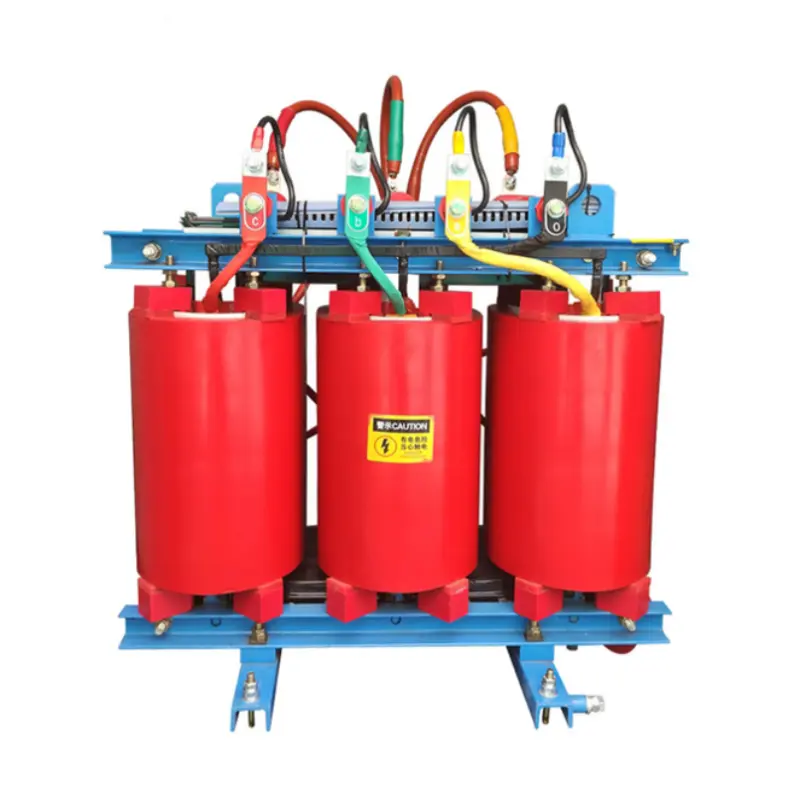

SCB13 کاپر وائنڈنگ ڈرائی ٹائپ پاور ٹرانسفارمر

یہ کیا ہے؟

SCB13 سیریز تین فیز، رال کاسٹ موصل، تانبے کا زخم ہےخشک قسم کا پاور ٹرانسفارمر. عہدہ میں، "SC" کا مطلب ہے cast resin (epoxy resin vacuum cast)، "B" فوائل وائنڈنگز کی نشاندہی کرتا ہے، اور "13" کارکردگی کی سطح کو ظاہر کرتا ہے، یعنی اس کے نقصان کی قدریں قومی معیاری GB 20052-2020 کے لیول 1 کی توانائی کی کارکردگی کی ضروریات کو پورا کرتی ہیں۔ بنیادی conductive مواد اعلی طہارت آکسیجن سے پاک تانبا ہے، ایلومینیم یا تانبے سے پوش ایلومینیم نہیں.

یہ کیا کرتا ہے؟

1. وولٹیج کی تبدیلی : ہائی وولٹیج (10kV، 35kV) کو کم وولٹیج (400V، 690V) میں تبدیل کرتا ہے یا ضرورت کے مطابق قدم بڑھاتا ہے، مختلف آلات کی وولٹیج کی ضروریات کو پورا کرتا ہے۔

2. پاور ڈسٹری بیوشن: تقسیم کے نظام کے بنیادی آلے کے طور پر، یہ صنعتی پلانٹس، کمرشل کمپلیکس، بلند و بالا عمارتوں اور ونڈ فارمز جیسے متعدد بوجھوں کو محفوظ طریقے سے بجلی فراہم کرتا ہے۔

3. محفوظ بجلی کی فراہمی: اس کی غیر آتش گیر ایپوکسی رال ٹھوس موصلیت کی وجہ سے، یہ اندرونی خرابیوں کی صورت میں بھی تیل کا چھڑکاؤ نہیں کرے گا اور نہ ہی آگ پکڑے گا، یہ خاص طور پر ان ڈور تنصیبات یا جگہوں کے لیے موزوں ہے جہاں آگ کی حفاظت کے سخت تقاضے ہیں۔

4. خاموش آپریشن: آپریٹنگ شور روایتی تیل میں ڈوبے ہوئے ٹرانسفارمرز کے مقابلے میں نمایاں طور پر کم ہے، جو اسے رہائشی علاقوں، ہسپتالوں، دفتری عمارتوں اور دیگر شور سے حساس ماحول کے لیے موزوں بناتا ہے۔

مختصراً، SCB13 کاپر وائنڈنگ ڈرائی ٹائپ پاور ٹرانسفارمر ایک جدید پاور ڈسٹری بیوشن کور ڈیوائس ہے جو اعلی توانائی کی کارکردگی، تمام کاپر کور، کم شور، اور شعلے سے محفوظ رکھنے والی حفاظت کو مربوط کرتا ہے۔

مصنوعات کے فوائد

عام خشک قسم کے ٹرانسفارمرز کے مقابلے میں، یہ پروڈکٹ پانچ بنیادی فوائد پیش کرتا ہے:

تمام کاپر وائنڈنگز، بہترین چالکتا:تمام ہائی اور کم وولٹیج وائنڈنگز کو آکسیجن سے پاک تانبے کی چھڑی سے تیار کردہ تامچینی مستطیل تانبے کے تار یا تانبے کے ورق کا استعمال کرتے ہوئے زخم کیا جاتا ہے۔ تانبے کی مزاحمتی صلاحیت (تقریباً 0.0172 Ω·mm²/m) ایلومینیم (تقریباً 0.0283 Ω·mm²/m) سے بہت کم ہے۔ لہذا، ایک ہی کراس سیکشن کے تانبے کی وائنڈنگ کم مزاحمت، کم گرمی پیدا کرنے، اور اعلی طاقت کی تبدیلی کی کارکردگی ہے. طویل مدتی آپریشن میں بچائی جانے والی بجلی کی لاگت ابتدائی سرمایہ کاری کے فرق سے کہیں زیادہ ہے۔

سطح 1 توانائی کی کارکردگی، قومی دوہری کاربن حکمت عملی کے مطابق:SCB13 نقصان کی سطح کو سختی سے قومی سطح 1 کے توانائی کی کارکردگی کے معیارات پر پورا اترنے کے لیے ڈیزائن کیا گیا ہے۔ بغیر لوڈ کے نقصانات SCB12 سے تقریباً 10% کم ہیں، اور لوڈ کے نقصانات 5% سے زیادہ کم ہیں۔ سالانہ 8,000 گھنٹے چلنے والے 1000kVA ٹرانسفارمر کے لیے، اس سے بجلی کے اخراجات میں سالانہ 10,000 یوآن سے زیادہ کی بچت ہوتی ہے، معیاری ٹرانسفارمرز کے مقابلے میں قیمت کے فرق کو 3-5 سال کے اندر بحال کیا جاتا ہے۔

Epoxy رال ویکیوم کاسٹنگ، قابل اعتماد موصلیت:ویکیوم کے نیچے امپورٹڈ ہنٹس مین (یا مساوی کوالٹی) ایپوکسی رال سے ونڈنگ کاسٹ اور ٹھیک کیا جاتا ہے، جس سے ہوا کے بلبلوں کو مکمل طور پر ختم کیا جاتا ہے۔ علاج شدہ موصلیت کی پرت میں اعلی مکینیکل طاقت، تھرمل جھٹکا مزاحمت، شگاف مزاحمت، اور نمی/گندگی سے تحفظ ہے۔ جزوی خارج ہونے والے مادہ کو 5pC سے نیچے کنٹرول کیا جاتا ہے، جو قومی معیارات سے کہیں زیادہ ہے۔

مضبوط اوورلوڈ کی صلاحیت، اتار چڑھاؤ والے بوجھ کے مطابق:قدرتی کولنگ کے تحت، یہ 10 فیصد اوورلوڈ پر طویل مدتی کام کر سکتا ہے۔ جبری ایئر کولنگ (پنکھے انسٹال) کے ساتھ، آؤٹ پٹ کی گنجائش ریٹیڈ ویلیو کے 120% سے زیادہ ہو سکتی ہے۔ موسمی بوجھ کی چوٹیوں کے لیے (مثلاً، موسم گرما میں ایئر کنڈیشنگ کا استعمال)، فوری طور پر صلاحیت میں اضافے کی ضرورت نہیں ہے۔

نمی پروف اور آلودگی کے خلاف مزاحم، مضبوط ماحولیاتی موافقت:ایپوکسی رال کاسٹ سمیٹنے والی سطح ہموار، گھنی اور غیر ہائیگروسکوپک ہے۔ 100% رشتہ دار نمی والے ماحول میں بند ہونے کے بعد بھی، یہ پہلے سے گرم کیے بغیر پورے لوڈ پر براہ راست شروع ہو سکتا ہے۔ خاص طور پر نم یا سنکنرن ماحول جیسے زیر زمین تقسیم کے کمرے، ساحلی زیادہ نمک کے اسپرے والے علاقوں اور کیمیائی پودوں کے لیے موزوں ہے۔

مصنوعات کی خصوصیات

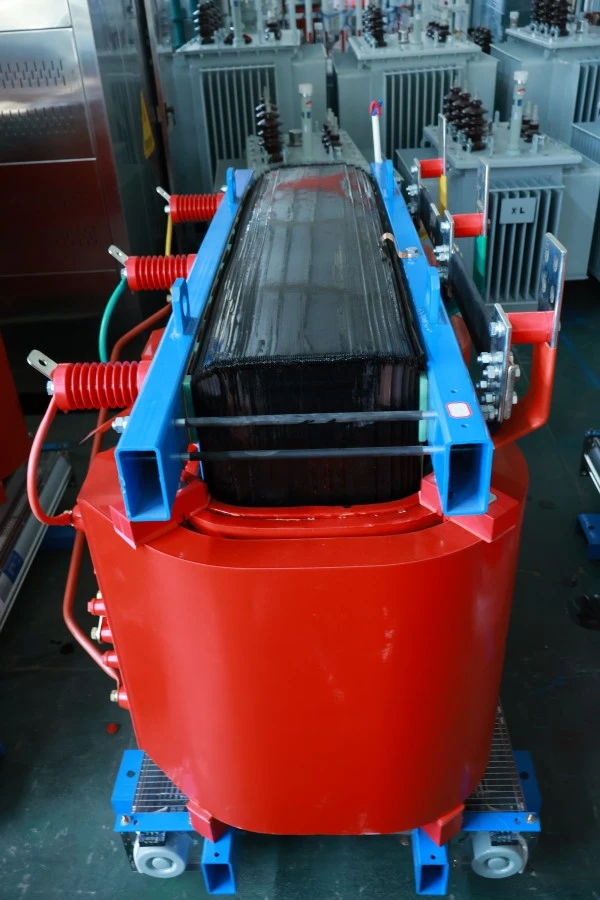

بنیادی ڈھانچہ: 45° مکمل طور پر میٹرڈ سٹیپ لیپ لیمینیشن ٹیکنالوجی کا استعمال کرتا ہے، جس میں بنیادی اعضاء اور جوئے اعلی طاقت والے ٹائی سٹرپس یا پلیٹوں سے بند ہیں۔ اعلی پارگمیتا اناج پر مبنی سلکان اسٹیل (B30R090 یا اس سے زیادہ گریڈ) کا استعمال ہسٹریسس اور ایڈی کرنٹ دونوں نقصانات کو کم کرتا ہے۔

کم وولٹیج وائنڈنگز : تانبے کے ورق کے ساتھ زخم، رال کے سروں کے ساتھ سروں پر لگا ہوا ہے۔ تانبے کے ورق کی چوڑائی سمیٹنے والی اونچائی کے برابر ہے، یکساں محوری ایمپیئر ٹرن ڈسٹری بیوشن اور شارٹ سرکٹ برقی مقناطیسی قوتوں کے لیے انتہائی اعلی مزاحمت فراہم کرتی ہے۔ پرت کی موصلیت پہلے سے رنگدار ڈی ایم ڈی مواد کا استعمال کرتی ہے۔

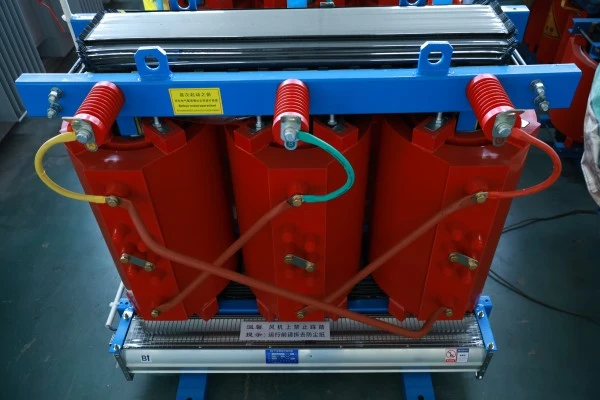

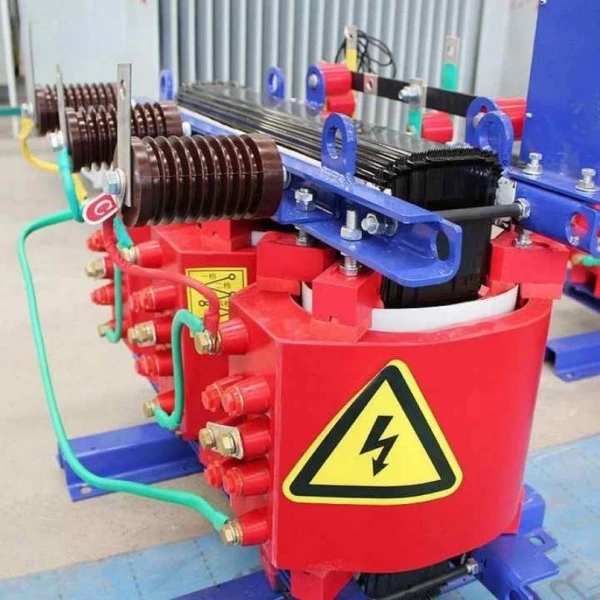

ہائی وولٹیج وائنڈنگز: کلاس H انامیلڈ مستطیل تانبے کے تار کا استعمال کرتے ہوئے پرتوں والے حصوں میں زخم، ہر پرت کے درمیان رال کاسٹ کے ساتھ، ایک مضبوط گلاس فائبر سے تقویت یافتہ ایپوکسی رال جامع موصلیت کی تشکیل کرتا ہے۔ امپلس وولٹیج کی تقسیم کو بہتر بنانے کے لیے نلکوں کو وائنڈنگ کے وسط سے باہر نکالا جاتا ہے۔

ٹمپریچر کنٹرول اینڈ پروٹیکشن سسٹم: ہر فیز وائنڈنگ میں ریئل ٹائم ہاٹ اسپاٹ ٹمپریچر مانیٹرنگ کے لیے پہلے سے ایمبیڈڈ PT100 پلاٹینم RTDs ہوتے ہیں۔ اس کے ساتھ موجود ذہین درجہ حرارت کنٹرولر کی خصوصیات: ڈیجیٹل کوائل ٹمپریچر ڈسپلے، اوور ٹمپریچر الارم (ایڈجسٹ ایبل سیٹ پوائنٹ)، اوور ٹمپریچر ٹرپ آؤٹ پٹ، اور خودکار پنکھا اسٹارٹ/سٹاپ (اگر زبردستی ایئر کولنگ اختیاری طور پر انسٹال کی گئی ہے)۔

انکلوژر کے اختیارات: اختیاری IP20 (ٹھوس اشیاء)، IP23 (عمودی ٹپکنے والا پانی)، یا IP40 (چھوٹے ذرات) تحفظ کی درجہ بندی کے انکلوژرز، جو سٹینلیس سٹیل، ایلومینیم الائے، یا پاؤڈر لیپت کولڈ رولڈ اسٹیل سے بنے ہیں۔ انکلوژرز میں وینٹیلیشن کھلنے اور آپس میں بند دروازے کے تالے نمایاں ہیں۔

کنکشن اور انسٹالیشن: ہائی وولٹیج سائیڈ سلیکون ربڑ کا استعمال کرتا ہے مکمل طور پر شیلڈ/مکمل موصلیت کیبل ٹرمینلز یا روایتی ٹرمینلز؛ کم وولٹیج کی طرف ٹن چڑھایا تانبے کے بس بار استعمال کرتا ہے۔ ٹرانسفارمر کا نچلا حصہ ایک چینل اسٹیل بیس اور رولرس سے لیس ہے تاکہ پوزیشننگ اور نقل و حرکت آسان ہو۔

پروڈکٹ کی درخواست

SCB13 کاپر وائنڈنگ ڈرائی ٹائپ پاور ٹرانسفارمر درج ذیل حالات کے لیے مثالی ہے:

بلند و بالا عمارتیں اور تجارتی مراکز: تہہ خانے یا آلات کے فرش کی تقسیم کے کمروں، پاورنگ ایلیویٹرز، HVAC، لائٹنگ، اور آگ سے تحفظ کے نظام میں نصب۔ اس کی غیر آتش گیر خصوصیت عمارت کے فائر کوڈز کو پورا کرتی ہے، اور کم شور اوپر کے رہائشیوں کو پریشان نہیں کرتا ہے۔

صنعتی اور مائننگ انٹرپرائزز: آٹوموبائل مینوفیکچرنگ پلانٹس، الیکٹرانک اجزاء کے کارخانوں، اور درست مشینی ورکشاپس میں بجلی کی تقسیم کا نظام۔ تمام تانبے کی وائنڈنگز موٹر کے بار بار شروع ہونے/اسٹاپ سے ہونے والے موجودہ اضافے کو برداشت کرتی ہیں، اچھی وولٹیج کا استحکام فراہم کرتی ہیں۔

قابل تجدید توانائی: تقسیم شدہ پی وی پاور اسٹیشنوں کے لیے اسٹیپ اپ گرڈ کنکشن، ونڈ فارمز کے لیے معاون پاور ٹرانسفارمرز، توانائی ذخیرہ کرنے کے نظام کے لیے الگ تھلگ ٹرانسفارمرز۔ اعلی توانائی کی کارکردگی بجلی کی تبدیلی کے نقصانات کو کم کرتی ہے۔

ٹرانسپورٹیشن انفراسٹرکچر: سب وے اسٹیشنوں کے لیے اسٹیشن سروس ٹرانسفارمرز، تیز رفتار ریلوے سگنل کی عمارتوں کے لیے بجلی کی فراہمی، ہوائی اڈے کے ٹرمینل پاور ڈسٹری بیوشن سینٹرز، پورٹ شور پاور سسٹم۔ نمی کے خلاف مزاحمت اور شارٹ سرکٹ برداشت کرنے کی صلاحیت ریل ٹرانزٹ کی اعلی وشوسنییتا کے تقاضوں کو پورا کرتی ہے۔

ڈیٹا سینٹرز اور کمیونیکیشن بیس اسٹیشنز: سرورز، سوئچز اور UPS سسٹمز کے لیے صاف، مستحکم پاور فراہم کرنا۔ خاموش آپریشن (عام طور پر 55dB سے نیچے) ڈیٹا سینٹر کے اہلکاروں کو پریشان نہیں کرتا ہے۔

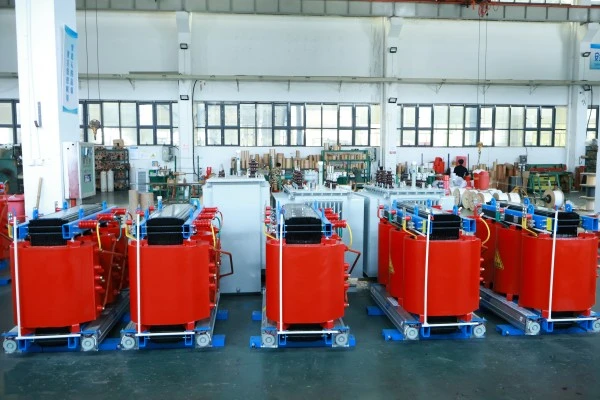

پیداوار کی تفصیلات

کم وولٹیج کاپر فوائل سمیٹنے کا عمل

کم وولٹیج وائنڈنگز کو خصوصی فوائل وائنڈنگ مشینوں پر پوری چوڑائی والے تانبے کے ورق کا استعمال کرتے ہوئے زخم کیا جاتا ہے۔ کورونا خارج ہونے سے بچنے کے لیے تانبے کے ورق کے کناروں کو گول کیا جاتا ہے۔ ہر موڑ کے ساتھ، DMD پہلے سے رنگدار موصلیت کا کاغذ تہوں کے درمیان خود بخود رکھ دیا جاتا ہے، اور آن لائن تناؤ کنٹرول اس بات کو یقینی بناتا ہے کہ تانبے کی ورق مضبوطی سے زخم ہے۔ سمیٹنے کی تکمیل کے بعد، پوری اسمبلی کو epoxy رال ویکیوم کاسٹنگ کے لیے ایک سانچے میں رکھا جاتا ہے، جس سے یک سنگی، باطل سے پاک ڈھانچہ بنتا ہے۔ یہ عمل شارٹ سرکٹ کو کم وولٹیج وائنڈنگز کی برداشت کرنے کی صلاحیت کو تار کے زخموں کے ڈھانچے کے مقابلے میں 30 فیصد سے زیادہ بہتر بناتا ہے۔

ہائی وولٹیج سیگمنٹڈ لیئر وائنڈنگ

ہائی وولٹیج وائنڈنگز کو 4-6 سیگمنٹس (پینکیکس) میں تقسیم کیا گیا ہے، ہر سیگمنٹ کو مزید 2-4 پرتوں میں تقسیم کیا گیا ہے۔ حصوں کے درمیان نالیوں (یا ہوا کے راستے) گرمی کی کھپت کو بہتر بناتے ہیں، جبکہ تہہ بندی انٹر لیئر وولٹیج کو کم کرتی ہے۔ نلکے مخصوص حصوں کے مخصوص موڑ سے لیے جاتے ہیں اور مختلف رنگوں کی لیڈز سے نشان زد ہوتے ہیں۔ کم سے کم رابطے کی مزاحمت کو یقینی بنانے کے لیے تمام کنکشنز آرگون آرک ویلڈنگ یا کولڈ پریشر ویلڈنگ کا استعمال کرتے ہیں۔

شور کو کم کرنے کا بنیادی علاج

کور لیمینیشن مکمل ہونے کے بعد، پورا کور ویکیوم پریشر ہے جو خاص طور پر تیار کردہ شور کو کم کرنے والی انسولیٹنگ وارنش سے رنگا ہوا ہے، جو سلیکون سٹیل کی چادروں کے درمیان اور شیٹس اور کلیمپنگ حصوں کے درمیان مائیکرو وائبریشن کو نم کرتا ہے۔ اعلی درجہ حرارت والے سلیکون ربڑ کے کشن کور اور وائنڈنگز کے درمیان اور وائنڈنگز اور کلیمپنگ حصوں کے درمیان رکھے جاتے ہیں۔ ان علاجوں کے ساتھ، بغیر بوجھ کے شور کو 55dB سے نیچے رکھا جا سکتا ہے (315kVA اور اس سے نیچے کے لیے)، جو کہ گھریلو ریفریجریٹر کے گنگنانے کے برابر ہے۔

جامع فیکٹری ٹیسٹنگ

ہر SCB13 کاپر وائنڈنگ ڈرائی ٹائپ پاور ٹرانسفارمر فیکٹری چھوڑنے سے پہلے درج ذیل ٹیسٹوں سے گزرتا ہے: سمیٹنے والی مزاحمت کی پیمائش؛ وولٹیج کے تناسب کی پیمائش اور ویکٹر گروپ کی تصدیق؛ شارٹ سرکٹ کی رکاوٹ اور بوجھ کے نقصان کی پیمائش؛ بغیر لوڈ کرنٹ اور بغیر بوجھ کے نقصان کی پیمائش؛ موصلیت مزاحمت اور ڈائی الیکٹرک کھپت کے عنصر کی پیمائش؛ لاگو وولٹیج برداشت ٹیسٹ؛ حوصلہ افزائی وولٹیج برداشت ٹیسٹ؛ جزوی خارج ہونے والے مادہ کی پیمائش۔ ٹیسٹ ڈیٹا خود بخود ریکارڈ کیا جاتا ہے اور کھیپ کے ساتھ فیکٹری ٹیسٹ کی رپورٹ فراہم کی جاتی ہے۔

پروڈکٹ پیرامیٹر (تفصیلات)

پیکجنگ اور بعد فروخت

پیکنگ کا طریقہ

1. ٹرانسفارمر باڈی واٹر پروف پیئ فلم سے لپٹی ہوئی ہے، نازک جگہوں کو نرم حفاظتی پیڈنگ سے ڈھکا ہوا ہے۔

2. فورک لفٹ ہینڈلنگ کے لیے پیلیٹ بوٹمز کے ساتھ مضبوط ایکسپورٹ گریڈ پلائیووڈ کریٹس میں پیک۔

3. نقل و حمل کے کمپن کو پہنچنے والے نقصان کو روکنے کے لیے کریٹس کا اندرونی حصہ توسیع شدہ پولی یوریتھین یا ہنی کامب گتے کے کشن سے بھرا ہوا ہے۔

4. باہر سے واضح نشانات: مرکز ثقل، لفٹنگ پوائنٹس، نمی پروف، ٹپ نہ کریں۔

فروخت کے بعد سروس

1. مفت وارنٹی کی مدت: شپمنٹ کی تاریخ سے 12 ماہ۔

2. وارنٹی مدت کے دوران ڈیزائن، مواد، یا مینوفیکچرنگ نقائص کی وجہ سے ہونے والی کسی بھی ناکامی کو ہماری کمپنی (مناسب ٹرانسپورٹ کے اخراجات سمیت) کی طرف سے مفت مرمت یا تبدیل کیا جائے گا۔
