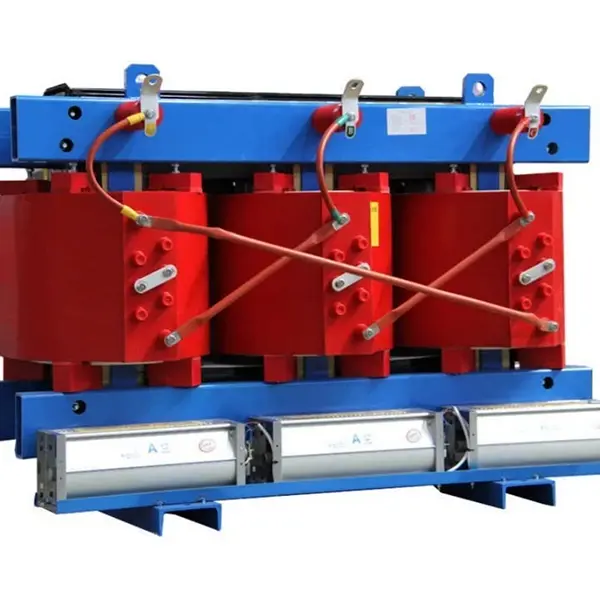

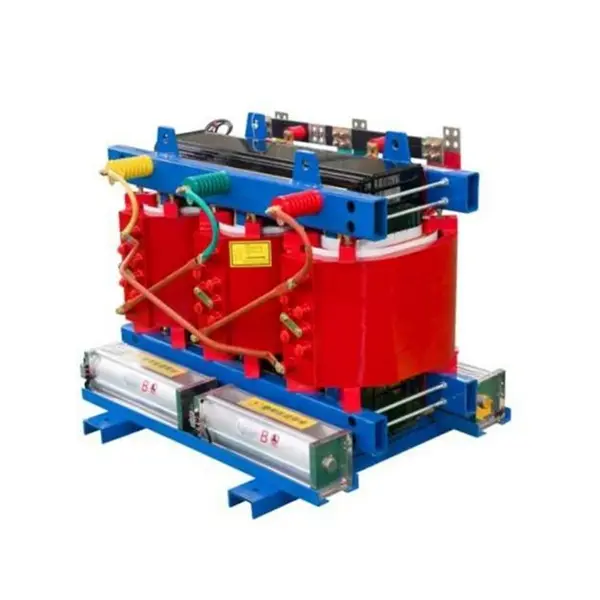

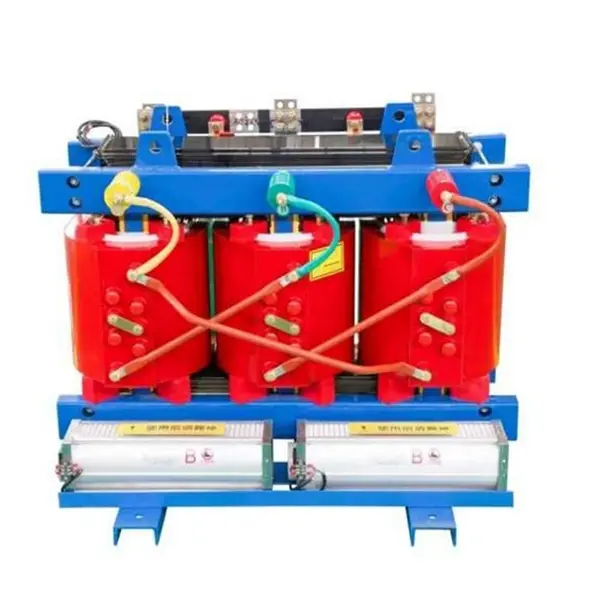

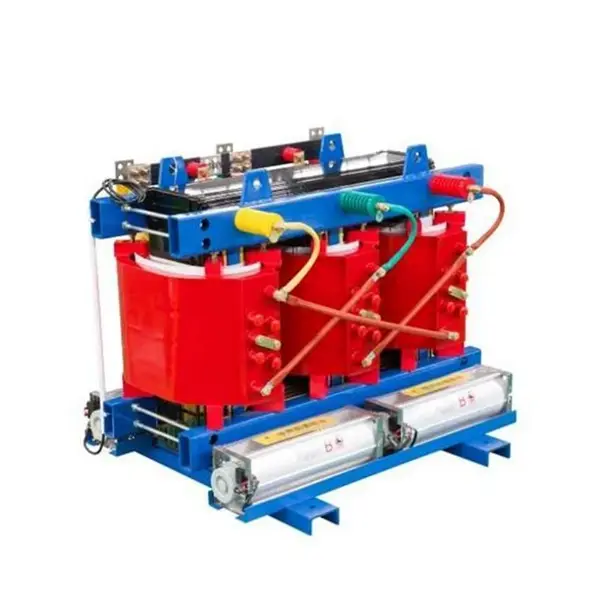

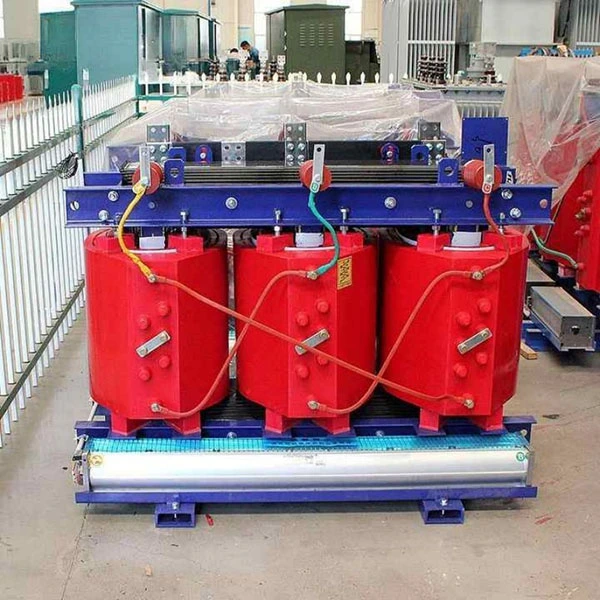

SCB13 800kva Epoxy رال کاسٹ پاور ٹرانسفارمر

یہ سامان کیا ہے؟

SCB13-800kVA Epoxy رال کاسٹ پاور ٹرانسفارمر ایک تین فیز پاور ٹرانسفارمر ہے جو ویکیوم ایپوکسی رال کاسٹنگ کے عمل کا استعمال کرتے ہوئے تیار کیا گیا ہے۔ یہ خشک قسم کے ٹرانسفارمرز کے توانائی کی بچت والے خاندان سے تعلق رکھتا ہے۔

ماڈل کوڈ کی خرابی:

● S – تین فیز

● C - کاسٹ رال (Epoxy)

● B - کم وولٹیج فوائل وائنڈنگ

● 13 - کارکردگی سیریز کا کوڈ، توانائی کی کارکردگی کی سطح کی نمائندگی کرتا ہے۔

یہ کیا کرتا ہے؟

اس آلات کا بنیادی کام ہائی وولٹیج (10kV یا 35kV) کو کم وولٹیج (400V/380V) پر منتقل کرنا ہے، جو مختلف برقی بوجھوں کو محفوظ اور مستحکم بجلی فراہم کرتا ہے۔ روایتی تیل سے بھرے ٹرانسفارمرز کے برعکس، یہ ٹھنڈک کے لیے موصلیت کا تیل استعمال نہیں کرتا ہے۔ اس کے بجائے، یہ قدرتی ایئر کولنگ کے ساتھ مل کر ایپوکسی ٹھوس موصلیت کا استعمال کرتے ہوئے کام کرتا ہے۔

مصنوعات کی تفصیل

SCB13-800kVA Epoxy رال کاسٹ پاور ٹرانسفارمر ایک اعلی کارکردگی ہے،تین فیز خشک قسم کا ٹرانسفارمرجدید بجلی کی تقسیم کے لیے ڈیزائن کیا گیا ہے۔ اس میں ایپوکسی رال ویکیوم کاسٹنگ، کم وولٹیج فوائل وائنڈنگز، اور GB 20052-2020 لیول 2 توانائی کی کارکردگی کے معیارات (لیول 1 کے قریب) کی خصوصیات ہیں۔ توانائی کی بچت، آگ کی حفاظت، اور وشوسنییتا کا مطالبہ کرنے والی ایپلی کیشنز کے لیے مثالی۔

10kV/0.4kV کے معیاری وولٹیج کے تناسب کے ساتھ 800kVA پر درجہ بندی (6kV، 20kV، یا 35kV کے لیے حسب ضرورت)۔ تیل سے پاک ایپوکسی ٹھوس موصلیت رساو، آگ اور دھماکے کے خطرات کو ختم کرتی ہے، جو اسے اونچی عمارتوں، سب ویز، ہسپتالوں، ڈیٹا سینٹرز اور کیمیکل پلانٹس کے لیے موزوں بناتی ہے۔

کلیدی برقی کارکردگی: بغیر لوڈ کا نقصان ≤1090W، لوڈ نقصان (120°C) ≤6260W، شارٹ سرکٹ مائبادا 6% (ایڈجسٹبل 4%-10%)، جزوی خارج ہونے والا مادہ ≤5pC، اور شور ≤55dB 1 میٹر پر۔

بی اے سسٹم انٹیگریشن کے لیے ایک ذہین درجہ حرارت کنٹرول سسٹم (PT100 سینسر، آٹو فین اسٹارٹ/اسٹاپ، اوور ہیٹ الارم اور ٹرپ) اور RS485 کمیونیکیشن سے لیس ہے۔ VPI کاسٹنگ عمل نمی پروف، شعلہ retardant encapsulation کو یقینی بناتا ہے۔ کور سٹیپ لیپ جوڑوں کے ساتھ اعلی پارگمیتا سلکان سٹیل استعمال کرتا ہے۔ معیاری تحفظ IP20 (IP23 اختیاری)۔

30 سالہ ڈیزائن لائف اور کم سے کم دیکھ بھال کے ساتھ، SCB13-800kVA نئے یا اپ گریڈ شدہ ڈسٹری بیوشن سسٹمز کے لیے ایک قابل اعتماد، اقتصادی انتخاب ہے۔

پروڈکٹ کی درخواست

عام ایپلی کیشنز:

بلند و بالا عمارتیں، تجارتی کمپلیکس، ہسپتال، ڈیٹا سینٹرز، سب وے اسٹیشن، ہوائی اڈے، کیمیکل پلانٹس، قابل تجدید توانائی کے اسٹیشن، اور کوئی بھی ایسی جگہ جہاں آگ کی حفاظت ایک اہم ضرورت ہے۔

مصنوعات کی خصوصیت

اعلی کارکردگی اور توانائی کی بچت - کم آپریٹنگ لاگت

SCB11 سیریز کے مقابلے میں بغیر لوڈ کے نقصانات میں 20%-37% کی کمی ہوئی ہے۔ لوڈ نقصانات میں 15%-30% کی کمی

عام 800kVA بغیر لوڈ کا نقصان ≤ 1090W، بوجھ کا نقصان (120 ° C پر) ≤ 6260W

GB 20052-2020 لیول 2 توانائی کی کارکردگی کے معیارات پر پورا اترتا ہے۔ کچھ پیرامیٹرز لیول 1 تک پہنچ جاتے ہیں۔

اقتصادی فائدے کا حساب کتاب:

معیاری SCB11 ٹرانسفارمر کے مقابلے میں ہر سال 8,000 آپریٹنگ گھنٹوں کی بنیاد پر $0.11/kWh پر، سالانہ بجلی کی بچت تقریباً $2,000-$2,700 ہے۔ قیمت کا فرق تقریباً 3 سال میں وصول کیا جاتا ہے۔

حفاظت اور وشوسنییتا - زیرو رسک کے ساتھ فائر پروف اور ایکسپلوژن پروف

بنیادی فوائد:

خود بجھانے والا: ایپوکسی رال اگنیشن پوائنٹ> 300 ° C؛ شعلہ نہیں پھیلتا، اور جب گرمی کا منبع ہٹا دیا جاتا ہے تو خود بجھ جاتا ہے۔

تیل سے پاک ڈیزائن: تیل کے رساو، آگ اور دھماکے کے خطرات کو مکمل طور پر ختم کرتا ہے۔ تیل کنٹینمنٹ گڑھے کی ضرورت نہیں ہے۔

ہائی شارٹ سرکٹ برداشت کرنے کی صلاحیت: ویکیوم کاسٹنگ کے ذریعے بننے والی اعلی طاقت فائبر گلاس سے مضبوط ڈھانچہ شارٹ سرکٹ برداشت کرنے کی صلاحیت میں 30 فیصد سے زیادہ اضافہ کرتا ہے۔

انتہائی کم جزوی خارج ہونے والا مادہ: جزوی خارج ہونے والے مادہ کو 5pC سے نیچے کنٹرول کیا جا سکتا ہے، جس سے موصلیت کی عمر میں نمایاں طور پر کمی آتی ہے

حقیقی کسٹمر کے خدشات کو حل کرنا:

سوال: بلند و بالا عمارت کے تہہ خانے میں ٹرانسفارمر لگاتے وقت، آگ کا معائنہ زیادہ تر کس چیز پر توجہ دیتا ہے؟

A: فائر حکام بنیادی طور پر "آگ کے پھیلاؤ کے خطرے" اور "زہریلے دھوئیں کے اخراج" پر توجہ مرکوز کرتے ہیں۔ ہمارا SCB13 epoxy رال کاسٹنگ کا استعمال کرتا ہے، جو کہ فطری طور پر شعلہ retardant ہے اور جلانے پر ہالوجنیٹڈ زہریلی گیسیں پیدا نہیں کرتی ہے (GB/T 1094.11-2022 کے مطابق)۔ یہ ایک بڑا فائدہ ہے کہ تیل سے بھرے ٹرانسفارمر میچ نہیں کر سکتے۔ پہلے اور دوسرے درجے کے شہروں میں بہت سے تجارتی کمپلیکس اور ہسپتال کے پروجیکٹس نے اس خصوصیت کی وجہ سے آگ سے حفاظت کے سخت جائزے پاس کیے ہیں۔

س: خشک قسم کے ٹرانسفارمرز نمی کے لیے حساس ہوتے ہیں۔ کیا وہ جنوبی علاقوں میں برسات کے موسم میں کام کر سکتے ہیں؟

A: روایتی خشک قسم کے ٹرانسفارمرز واقعی نمی کے لیے حساس ہوتے ہیں، لیکن ہمارا SCB13 ویکیوم کاسٹنگ کا عمل استعمال کرتا ہے جہاں ایپوکسی رال مکمل طور پر وائنڈنگز کو گھیر لیتی ہے، جس سے ایک بند موصلیت کی تہہ بنتی ہے۔ کور اور کلیمپنگ ہارڈویئر کو سنکنرن مخالف خصوصی ٹریٹمنٹ سے گزرنا پڑتا ہے، جو 100% رشتہ دار نمی والے ماحول میں نارمل آپریشن کی اجازت دیتا ہے۔ بند ہونے کے بعد دوبارہ شروع کرنے سے پہلے خشک کرنے والے علاج کی ضرورت نہیں ہے۔

اسمارٹ مانیٹرنگ – ایک نظر میں درجہ حرارت

معیاری ذہین درجہ حرارت کنٹرول سسٹم:

ریئل ٹائم درجہ حرارت کی نگرانی کے لیے ہر فیز وائنڈنگ میں پہلے سے ایمبیڈڈ PT100 پلاٹینم ریزسٹنس سینسر

کنٹرولر چکرا کر تھری فیز وائنڈنگ درجہ حرارت دکھاتا ہے – پڑھنے میں آسان

نیچے لگے ہوئے کولنگ پنکھے خود بخود شروع/روکتے ہیں (>100°C پر شروع ہوتے ہیں، <80°C پر رک جاتے ہیں)

اوور ٹمپریچر الارم (ایڈجسٹ ایبل سیٹ پوائنٹ) اور اوور ٹمپریچر ٹرپ تحفظ فراہم کرتا ہے۔

کم شور کا آپریشن - پرسکون اور غیر خلل ڈالنے والا

ماپا ڈیٹا:

800kVA اور اس سے نیچے کے لیے، شور کی سطح ≤ 55dB آلات سے 1 میٹر ماپا گیا

45° مکمل اسٹیپڈ لیپ کور جوائنٹ ٹیکنالوجی + وائبریشن ڈیمپنگ پیڈ شور کو مزید 5-8dB تک کم کر سکتے ہیں

مضبوط اوورلوڈ صلاحیت - قابل اعتماد جب یہ سب سے زیادہ اہمیت رکھتا ہے۔

اوورلوڈ صلاحیت کے پیرامیٹرز:

قدرتی کولنگ (AN) - 100% بوجھ پر مسلسل کام کر سکتا ہے۔

زبردستی ہوا کولنگ (AF) - صلاحیت میں 40-50٪ اضافہ کیا جا سکتا ہے

2 گھنٹے کے لیے 150% ریٹیڈ بوجھ برداشت کر سکتا ہے۔

درخواست کے منظرنامے:

موسم گرما کی چوٹی کی طلب کے دورانیے، اہم واقعات سے بجلی کا تحفظ، ایک ٹرانسفارمر کے ناکام ہونے پر عارضی لوڈ شیئرنگ – ان "نازک لمحات" میں، SCB13 کی اوورلوڈ صلاحیت بجلی کی فراہمی کے تسلسل کو یقینی بناتی ہے۔

دیکھ بھال سے پاک – بغیر محنت اور فکر سے پاک

دیکھ بھال کے فوائد:

تیل سے پاک - وقتا فوقتا تیل کی فلٹریشن یا آئل کرومیٹوگرافی ٹیسٹنگ کی ضرورت نہیں ہے۔

ہموار سمیٹنے والی سطح - دھول آسانی سے جمع نہیں ہوتی ہے۔

کوئی حرکت پذیر پرزہ نہیں – انتہائی کم ناکامی کی شرح

روزانہ کی دیکھ بھال کے لیے صرف درجہ حرارت کے ڈسپلے کی جانچ پڑتال اور کولنگ ایئر نالیوں کی صفائی کی ضرورت ہوتی ہے۔

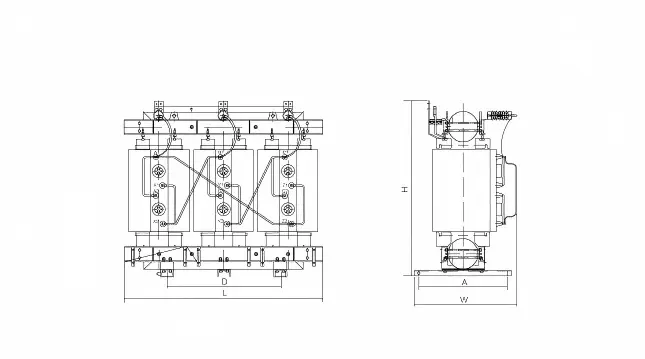

پروڈکٹ پیرامیٹر (تفصیلات)

فروخت کے بعد سروس کا عزم

وارنٹی کی مدت: شپمنٹ کی تاریخ سے 12 ماہ (بمعاوضہ سروس کنٹریکٹ کے ساتھ 36 یا 60 ماہ تک قابل توسیع)

تکنیکی مدد: زندگی بھر مفت تکنیکی مشاورت؛ انتخاب کے مرحلے کے دوران بوجھ کا حساب اور حل کی اصلاح

فیلڈ سروس: انسٹالیشن گائیڈنس، کمیشننگ اسسٹنس، فالٹ ہینڈلنگ (وارنٹی کے دوران مفت، وارنٹی کے بعد لاگت پر مبنی)

اسپیئر پارٹس کی فراہمی: ٹمپریچر کنٹرولرز، پنکھے، سینسر اور دیگر عام پرزے جو اسٹاک میں رکھے گئے ہیں۔ کورئیر کے ذریعے اگلے دن کی ترسیل
