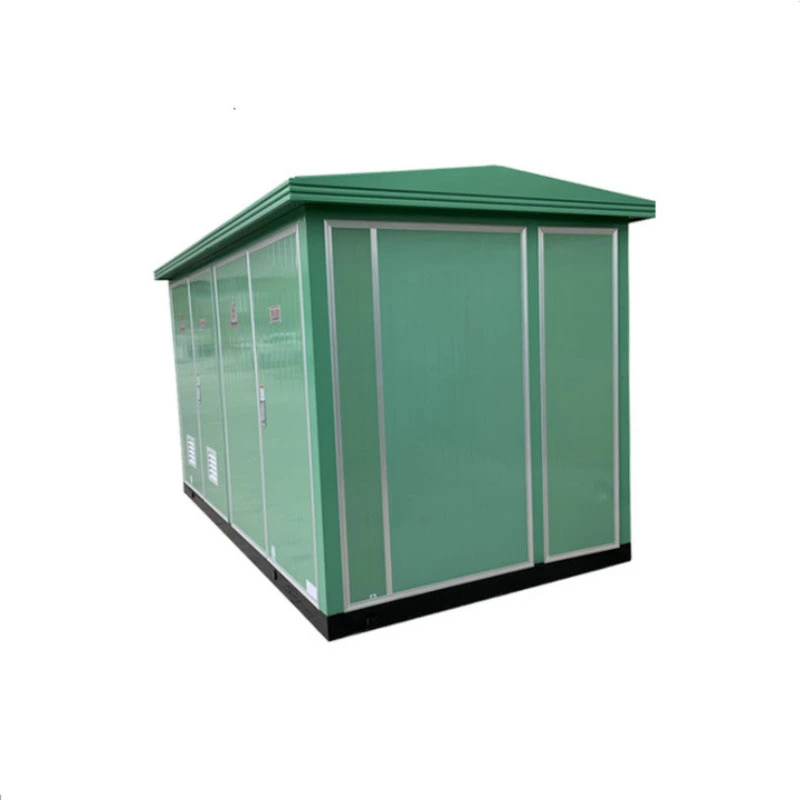

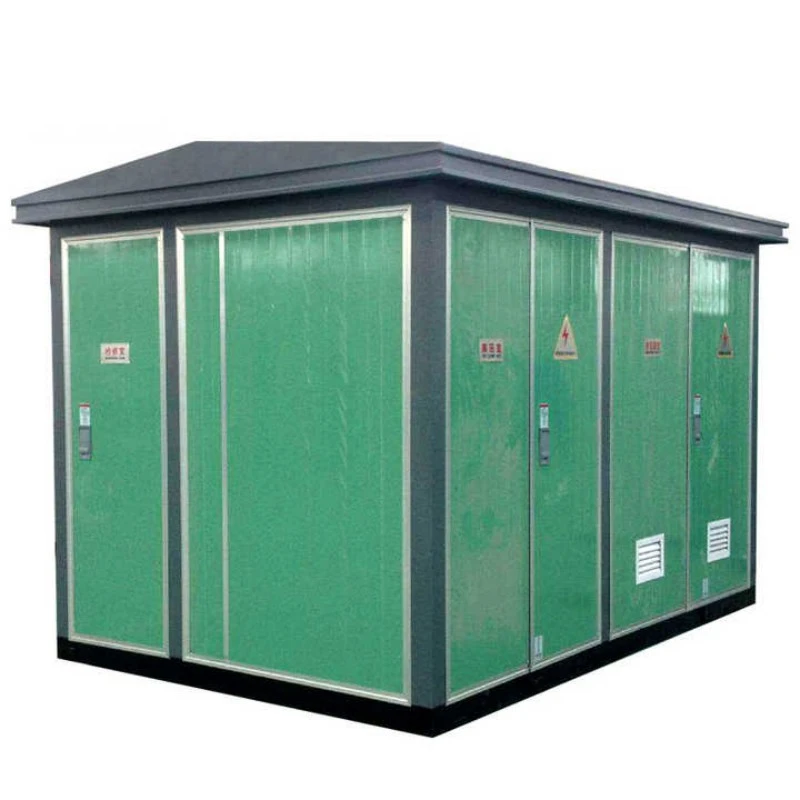

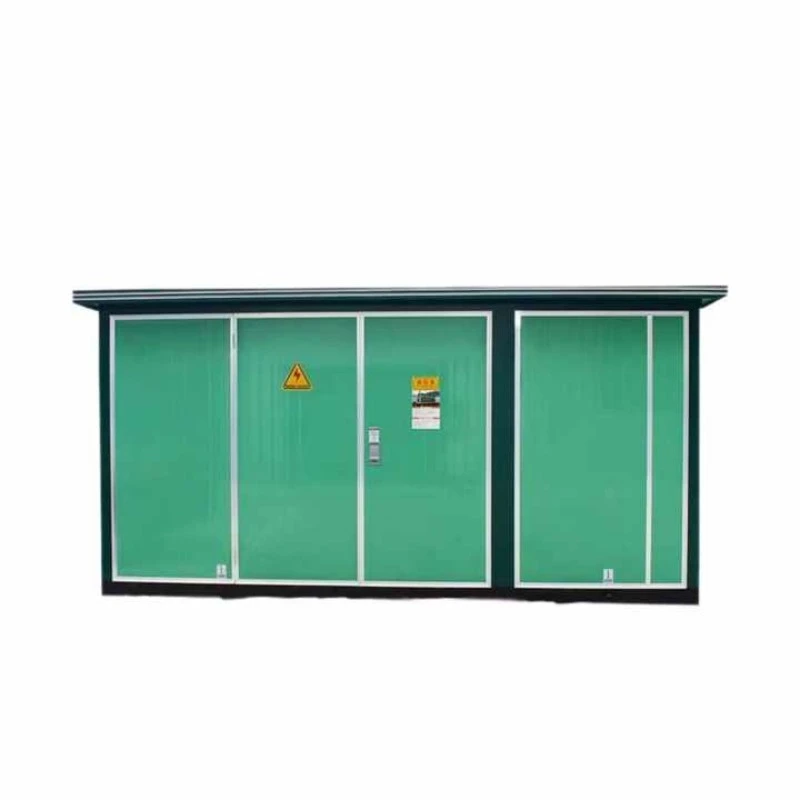

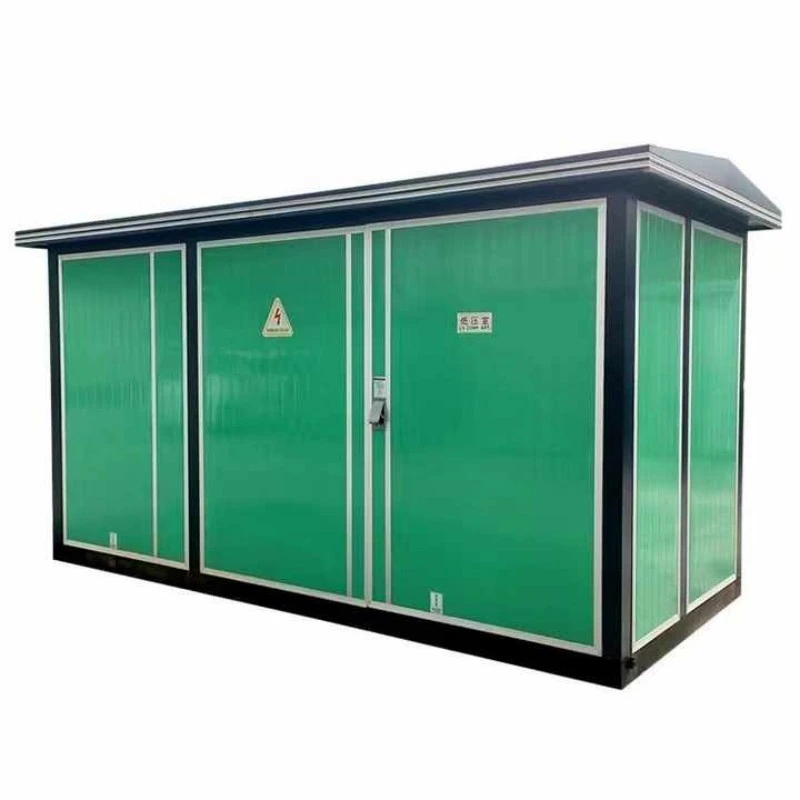

ونڈ پاور پیکڈ یورپی قسم کا سب اسٹیشن

Lugao Power کا ونڈ پاور پیکجڈ یورپی قسم کا سب اسٹیشن ونڈ فارمز کے لیے ایک فیکٹری سے اسمبل کردہ حل ہے، جو MV سوئچ گیئر، ٹرانسفارمر، LV تقسیم، تحفظ، میٹرنگ، اور ریموٹ مانیٹرنگ کو مربوط کرتا ہے۔ چین میں بنایا گیا، یہ 10–35kV گرڈ کنکشن اور 1000–8000kVA ریٹنگز کو سپورٹ کرتا ہے۔ اپنی مرضی کے مطابق ڈیزائن سمندری، ساحلی، اور آف شور ونڈ پروجیکٹس کے لیے دستیاب ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ونڈ پاور پیکجڈ یورپی قسم کا سب سٹیشن ایک فیکٹری سے اسمبل شدہ، کمپیکٹ پاور کنورژن یونٹ ہے جو خاص طور پر ایک یا ایک سے زیادہ ونڈ ٹربائنز سے درمیانے وولٹیج کی بجلی جمع کرنے، اسے گرڈ سے مطابقت رکھنے والی سطح تک نیچے (یا اوپر) کرنے کے لیے، اور ٹربائن اور یوٹیلیٹی نیٹ ورک دونوں کو برقی خرابیوں سے بچانے کے لیے ڈیزائن کیا گیا ہے۔

عام باکس سب سٹیشنوں کے برعکس، یہ یونٹ ہوا کی پیداوار کے منفرد مطالبات کے لیے مقصد سے بنایا گیا ہے:

● ہائی وائبریشن ٹولرینس: مضبوط اندرونی بس بارز اور اینٹی لوزنگ ہارڈ ویئر۔

● وسیع وولٹیج سوئنگ رہائش: 400V (ٹربائن ٹرمینل) سے 35kV (کلیکشن گرڈ) تک آؤٹ پٹ کے اتار چڑھاو کو ہینڈل کرتا ہے۔

● ریموٹ مانیٹرنگ تیار: ٹربائن کنٹرول رومز کے لیے مربوط SCADA پورٹس۔

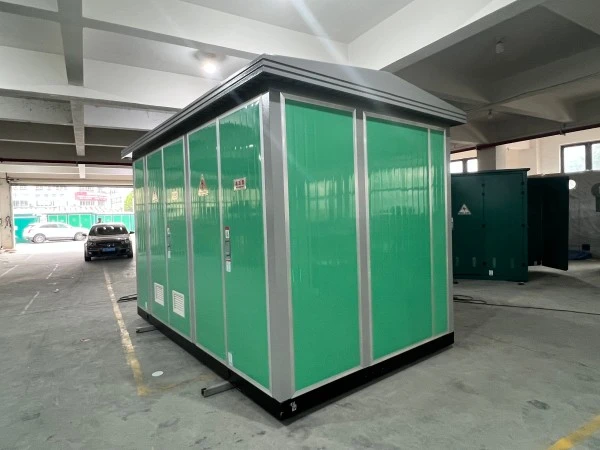

جسمانی طور پر، ونڈ پاور پیکجڈ یورپی قسم کا سب اسٹیشن کلاسک یورپی تھری کمپارٹمنٹ فن تعمیر (HV سائیڈ، ٹرانسفارمر، LV سائیڈ) کو برقرار رکھتا ہے لیکن ہوا سے متعلق مخصوص خصوصیات کا اضافہ کرتا ہے: ایک وقف شدہ انٹرفیس پروٹیکشن ریلے، ہارمونک فلٹرنگ ٹرمینلز، اور ساحلی نمک کے اسپرے کے لیے درجہ بندی کردہ ویدر پروف انکلوژر۔

یہ کیا کر سکتا ہے؟

پرائمری فنکشن: ونڈ ٹربائن جنریٹر اور میڈیم وولٹیج کلیکشن نیٹ ورک کے درمیان برقی انٹرفیس کے طور پر کام کرتا ہے۔

چار بنیادی کام:

1. وولٹیج کی تبدیلی:یونٹ کے اندر واقع اسٹیپ اپ ٹرانسفارمر کا استعمال کرتے ہوئے ٹربائن کے آؤٹ پٹ وولٹیج (عام طور پر 690V) کو جمع کرنے والے گرڈ وولٹیج (10kV–35kV) میں تبدیل کرتا ہے۔

2. غلطی کی تنہائی:اگر گرڈ کے پیرامیٹرز (وولٹیج، فریکوئنسی) قابل اجازت حدود سے باہر نکل جاتے ہیں تو دونوں اثاثوں کی حفاظت کرتے ہوئے خود بخود ٹربائن کو منقطع کر دیتا ہے۔

3. پاور کوالٹی کنڈیشنگ:ٹربائن کے اندر متغیر فریکوئنسی ڈرائیوز کے ذریعے پیدا ہونے والے ہارمونکس کو کم کرنے کے لیے گراؤنڈنگ، سرج گرفتاری، اور فلٹرنگ پوائنٹس فراہم کرتا ہے۔

4. توانائی کی پیمائش اور نگرانی:فیڈ ان ٹیرف کی پیمائش اور ریموٹ پرفارمنس ٹریکنگ کے لیے یوٹیلیٹی گریڈ CTs اور PTs کا گھر۔

چونکہ ونڈ پاور پیکڈ یورپی قسم کا سب اسٹیشن مکمل طور پر پہلے سے وائرڈ اور ٹیسٹ شدہ آتا ہے، ونڈ فارم کے ڈویلپرز مہینوں سائٹ پر برقی اسمبلی سے گریز کرتے ہیں۔ ایک یونٹ یا تو ایک بڑی ٹربائن (2MW–6MW) یا "ڈیزی چین" کی ترتیب میں چھوٹی ٹربائنوں کے چھوٹے جھرمٹ کو پیش کرتا ہے۔

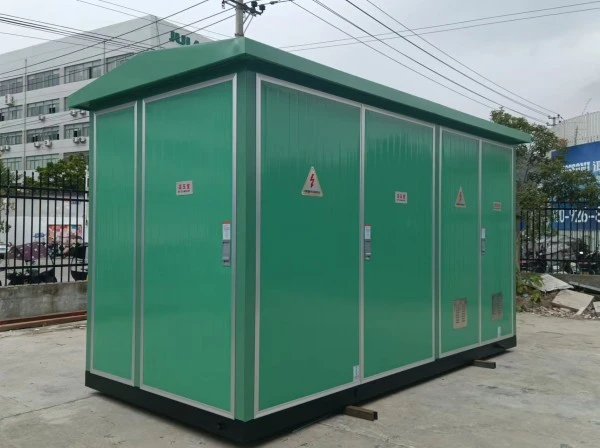

Wind Power Packaged European Type Substation

پروڈکٹ پیرامیٹر

Lugao Power سے ونڈ پاور پیکڈ یورپی قسم کے سب اسٹیشن کے لیے ذیل میں معیاری تکنیکی وضاحتیں ہیں۔ درخواست پر اپنی مرضی کے مطابق درجہ بندی دستیاب ہے۔

پیرامیٹر	معیاری قدر	اختیاری رینج
ریٹیڈ پاور (kVA)	2000 kVA	1000 kVA - 8000 kVA
ہائی وولٹیج سائیڈ (kV)	35 kV	10kV، 20kV، 33kV، 35kV
کم وولٹیج سائیڈ (V)	690 وی	400V، 480V، 690V (ٹربائن معیاری)
ٹرانسفارمر کی قسم	تیل میں ڈوبا ہوا، ONAN کولنگ	کاسٹ رال خشک قسم، یا قدرتی ایسٹر سیال
تعدد	50 ہرٹج	60 ہرٹج (برآمد ورژن)
امپیڈینس وولٹیج	6%	4% - 8%
بغیر لوڈ کا نقصان	≤ 1.8 کلو واٹ (2MVA کے لیے)	بے ساختہ کور: ≤ 0.9 کلو واٹ
بوجھ میں کمی (75°C)	≤ 15 کلو واٹ (2MVA کے لیے)	بنیادی گریڈ پر منحصر ہے۔
HV سوئچ گیئر کی قسم	SF6 رنگ مین یونٹ (RMU) لوڈ بریک سوئچ + فیوز کے ساتھ	ویکیوم سرکٹ بریکر (>4MVA کے لیے)
ایل وی سوئچ گیئر	ACB (ایئر سرکٹ بریکر) + MCCBs	اسمارٹ ڈیجیٹل پروٹیکشن ریلے شامل ہے۔
انکلوژر پروٹیکشن	IP54 (معیاری)	IP65 (ڈسٹ پروف، ہائی پریشر جیٹس)
انکلوژر میٹریل	2.0 ملی میٹر جستی سٹیل، پاؤڈر لیپت	GRP جامع (آف شور کے لیے صفر سنکنرن)
آپریٹنگ درجہ حرارت	-25°C سے +50°C	-40 ° C سے +55 ° C (سرد موسمی پیکیج)
اونچائی	≤ 1000m	≤ 3000m (ڈیریٹنگ لاگو ہوتی ہے)
زلزلہ کی صلاحیت	زون 2 (0.2 گرام)	زون 4 (0.4 گرام) مضبوط بنیاد کے ساتھ
اندرونی نگرانی	تیل کا درجہ حرارت، دباؤ، دروازے کی حیثیت	ریموٹ کمپن سینسر، جزوی خارج ہونے والے مادہ کی نگرانی
طول و عرض (L×W×H)	4200mm × 2400mm × 2500mm (2MVA کے لیے)	پاور ریٹنگ کے ساتھ مختلف ہوتی ہے۔
وزن (تقریباً)	6500 کلوگرام (تیل بھرا ہوا)	خشک قسم: تقریبا 20% ہلکا

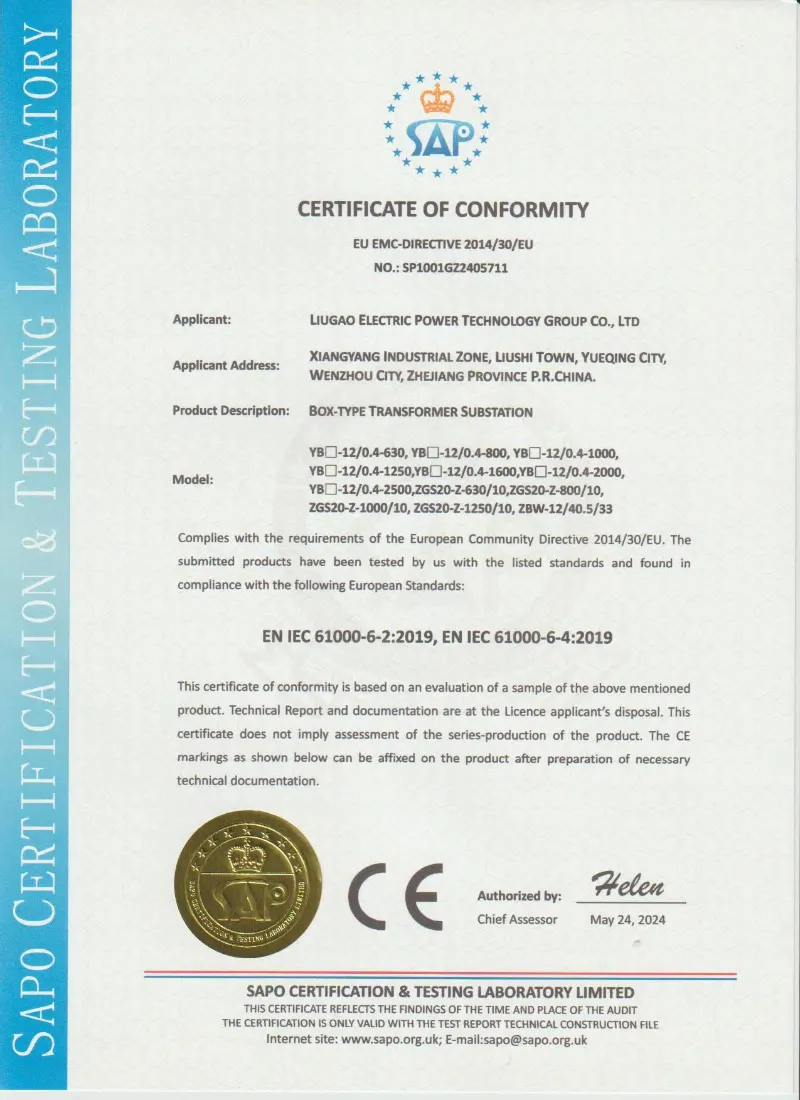

تعمیل	IEC 62271-202, IEC 60076	IEEE (شمالی امریکہ) کی درخواست پر

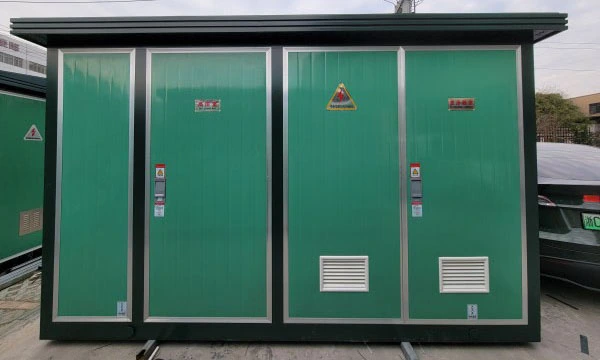

Wind Power Packaged European Type Substation

مصنوعات کی خصوصیت اور درخواست

Q1: ونڈ پاور پیکڈ یورپی قسم کے سب سٹیشن کو معیاری یورپی سب سٹیشن سے مختلف کیا بناتا ہے؟

A: ہوا سے متعلق تین خصوصیات۔ سب سے پہلے، ونڈ پاور پیکجڈ یورپی قسم کے سب سٹیشن کے اندر ٹرانسفارمر دو طرفہ بجلی کے بہاؤ اور بار بار وولٹیج کے اتار چڑھاو کے لیے ڈیزائن کیا گیا ہے — ٹربائنز مسلسل اوپر اور نیچے چلتی ہیں۔ دوسرا، LV کمپارٹمنٹ میں ایک وقف شدہ گرڈ انٹرفیس پروٹیکشن ریلے شامل ہے جو گرڈ وولٹیج یا فریکوئنسی بڑھنے کی صورت میں 100ms کے اندر سفر کرتا ہے، جیسا کہ یوٹیلیٹی انٹر کنکشن کے معیارات (جیسے، IEEE 1547، IEC 61727) کی ضرورت ہے۔ تیسرا، پورا انکلوژر تمام برقی رابطوں پر اینٹی وائبریشن ماونٹس کا استعمال کرتا ہے۔ معیاری اکائیوں کو ٹربائن کے قریب چھ ماہ بعد سکرو ڈھیلا ہوتا نظر آئے گا۔

Q2: یہ یونٹ کھلے ونڈ فارمز میں عام طور پر بجلی گرنے سے کیسے نمٹتا ہے؟

A: ہر ونڈ پاور پیکڈ یورپی قسم کا سب اسٹیشن HV اور LV دونوں اطراف میں ٹائپ 1+2 سرج گرفتاریوں سے لیس ہوتا ہے (خراب ہونے کی گنجائش 25kA فی پول)۔ مزید برآں، ٹرانسفارمر ٹینک میں 120mm² کاپر کیبل کے لیے براہ راست گراؤنڈنگ لگ سائز کا ہے۔ ہمارے فیکٹری ٹیسٹ میں، ہم اندرونی فلیش اوور کے بغیر 100kA تک 10/350μs بجلی کے اثرات کی نقل کرتے ہیں۔

Q3: کیا اس سب اسٹیشن کو ساحل اور سمندر دونوں ہوا کے لیے استعمال کیا جا سکتا ہے؟

A: ساحل پر - بالکل۔ آف شور کے لیے، ہم ایک اپ گریڈ شدہ ورژن پیش کرتے ہیں جسے "آف شور پیکج" کہا جاتا ہے۔ معیاری ونڈ پاور پیکڈ یورپی قسم کے سب اسٹیشن کی IP54 درجہ بندی ہے، جو ساحلی علاقوں کے لیے موزوں ہے۔ آف شور (ٹربائن پلیٹ فارم یا جیکٹ فاؤنڈیشن پر) کے لیے، ہم IP66 پر اپ گریڈ کرتے ہیں، C5-M میرین گریڈ کوٹنگ (400μm سے زیادہ موٹی) استعمال کرتے ہیں، اور تمام معیاری اسٹیل بولٹس کو 316L سٹینلیس سٹیل سے بدل دیتے ہیں۔ ماحولیاتی ضوابط کو پورا کرنے کے لیے ٹرانسفارمر کے تیل کو قدرتی ایسٹر (بایوڈیگریڈیبل) سے تبدیل کیا جاتا ہے۔

Q4: اس یونٹ کے لیے سب سے عام درخواست کے منظرنامے کیا ہیں؟

A: چار بنیادی درخواستیں:

درخواست	عام درجہ بندی	کلیدی ضرورت
سنگل بڑی ٹربائن (2MW–6MW)	2000–6000 kVA	ٹربائن ٹاور کے ساتھ لگا ہوا پیڈ؛ کمپیکٹ زیر اثر
ونڈ کلسٹر کلیکشن پوائنٹ	4000–8000 kVA	ایک یونٹ جو زیر زمین کیبلز کے ذریعے 2-4 چھوٹی ٹربائنیں (ہر ایک 500kW) فراہم کرتا ہے
پرانے ونڈ فارمز کو دوبارہ طاقت دینا	1500–3000 kVA	عمر رسیدہ امریکی قسم کی اکائیوں کو بدل دیتا ہے۔ جدید دور دراز نگرانی پیش کرتا ہے۔
ہائبرڈ ونڈ + سولر فارم	2000 kVA	خودکار سورس سوئچنگ کے ساتھ ڈوئل ایل وی ان پٹ (ایک ہوا کے لیے، ایک سولر پی وی کے لیے)

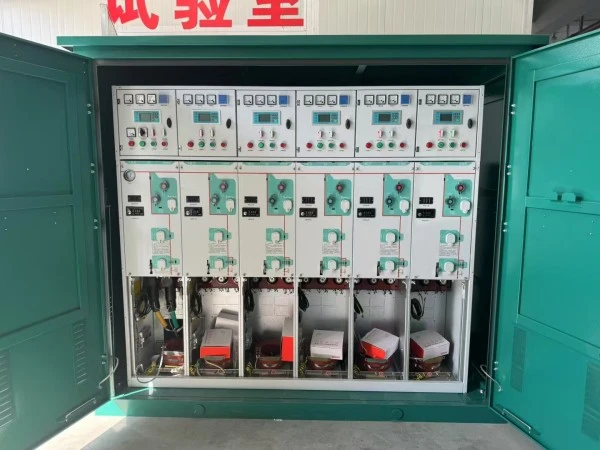

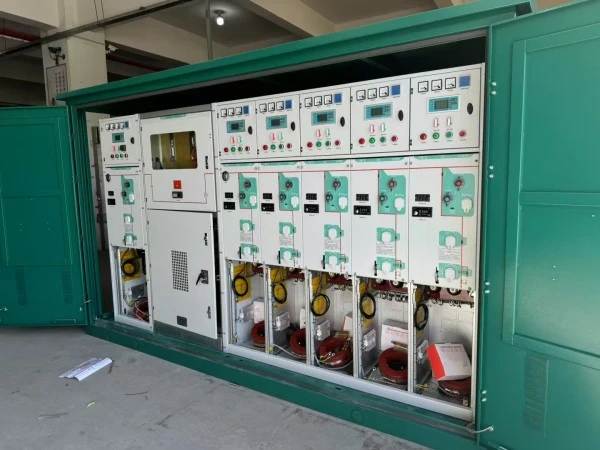

Wind Power Packaged European Type Substation

پیداوار کی تفصیلات

کس طرح Lugao پاور ایک بہتر ونڈ پاور پیکڈ یورپی قسم کا سب اسٹیشن بناتا ہے۔

تفصیل 1: اینٹی وائبریشن انجینئرنگ

ونڈ فارمز میں سب سٹیشن کی زیادہ تر ناکامیاں مستقل ٹربائن دولن (0.5–2 ہرٹز) سے ڈھیلے کنکشن کی طرف ٹریس کرتی ہیں۔ ہمارا حل: ہر بس بار کنکشن بولٹ ہیڈ کے نیچے بیلویل ڈسک اسپرنگس کا استعمال کرتا ہے، کلیمپنگ فورس کو برقرار رکھتا ہے یہاں تک کہ اجزاء کمپن ہوتے ہیں۔ ٹرمینل بلاکس کیج کلیمپ قسم کے ہوتے ہیں (اسکرو کلیمپ نہیں)۔ اندرونی کیبل ٹائیز کو سٹینلیس سٹیل کے لاکنگ پٹے سے بدل دیا جاتا ہے۔ نتیجہ: نقلی وائبریشن کے 5,000 گھنٹے کے بعد (2g, 5–200Hz سویپ)، ٹارک برقرار رہتا ہے> ابتدائی قیمت کا 90%۔

تفصیل 2: ونڈ ڈیوٹی سائیکل کے لیے ٹرانسفارمر ڈیزائن

معیاری ڈسٹری بیوشن ٹرانسفارمرز مسلسل بوجھ دیکھتے ہیں۔ ونڈ ٹرانسفارمرز 10 سیکنڈ سے کم وقت میں 0% سے 110% تک تیزی سے جھولے دیکھتے ہیں۔ ہماریونڈ پاور پیکڈ یورپی قسم کا سب اسٹیشن4.5 ایم پی اے (بمقابلہ انڈسٹری اسٹینڈرڈ 2.5 ایم پی اے) کے محوری کلیمپنگ پریشر کے ساتھ ایک اعلی شارٹ سرکٹ کی طاقت کا کور استعمال کرتا ہے۔ وائنڈنگز متعدد متوازی اسٹرینڈز کے بجائے مسلسل ٹرانسپوزڈ کنڈکٹرز (CTC) ہیں، جو غیر متوازن بوجھ کے دوران گردشی کرنٹ کے نقصانات کو ختم کرتی ہیں۔ ہم LV وائنڈنگ میں براہ راست سرایت شدہ فائبر آپٹک ٹمپریچر سینسرز بھی شامل کرتے ہیں — نہ صرف ٹاپ آئل تھرمامیٹر — جو ٹربائن کنٹرولر کو ریئل ٹائم ہاٹ اسپاٹ ڈیٹا دیتے ہیں۔

تفصیل 3: پینٹ سے پرے سنکنرن سے تحفظ

ونڈ فارم کلاس C3 (اندرونی) سے C5-M (آف شور) ماحول میں بیٹھتے ہیں۔ معیاری پاؤڈر کوٹنگ کٹے ہوئے کناروں پر ناکام ہوجاتی ہے۔ ہمارا عمل:

1. ایج سیلنگ: ہر لیزر کٹ ایج پینٹنگ سے پہلے ایپوکسی ایج سیلر کی مالا وصول کرتی ہے۔

2. زنک سے بھرپور پرائمر: 95% زنک ڈسٹ ایپوکسی پرائمر کا 80μm (قربانی سے تحفظ)۔

3. انٹرمیڈیٹ کوٹ: 100μm ہائی بلڈ ایپوکسی۔

4. ٹاپ کوٹ: 80μm پولیوریتھین (RAL 7035 لائٹ گرے، یا اپنی مرضی کے مطابق)۔

کل DFT (خشک فلم کی موٹائی) = 260μm کم از کم۔ نمک کے اسپرے کو بغیر رینگنے کے 1,500 گھنٹے تک ٹیسٹ کیا گیا (ASTM B117)۔

ہمارا فائدہ بمقابلہ حریف

پہلو	عام حریف	لوگاؤ پاور
کمپن ٹیسٹنگ	کوئی نہیں یا "بصری معائنہ"	لائیو مانیٹرنگ کے ساتھ 5,000 گھنٹے کی شیکر ٹیبل
سنکنرن تحفظ	سنگل پاؤڈر کوٹ (80–120μm)	3-کوٹ سسٹم (260μm) + کنارے سیلنگ
ٹرانسفارمر وائنڈنگ	معیاری گول تار	سی ٹی سی وائنڈنگز + فائبر آپٹک سینسر
دستاویزی	عام دستی	سائٹ کے لیے مخصوص ڈرائنگ، آسیلوگرام کے ساتھ FAT رپورٹ
لیڈ ٹائم (2MVA یونٹ)	45-60 دن	28 دن (ذخیرہ شدہ اجزاء کی وجہ سے)
ریموٹ سپورٹ	صرف ای میل کریں۔	آسیلوسکوپ شیئرنگ کے ساتھ لائیو ویڈیو کال
