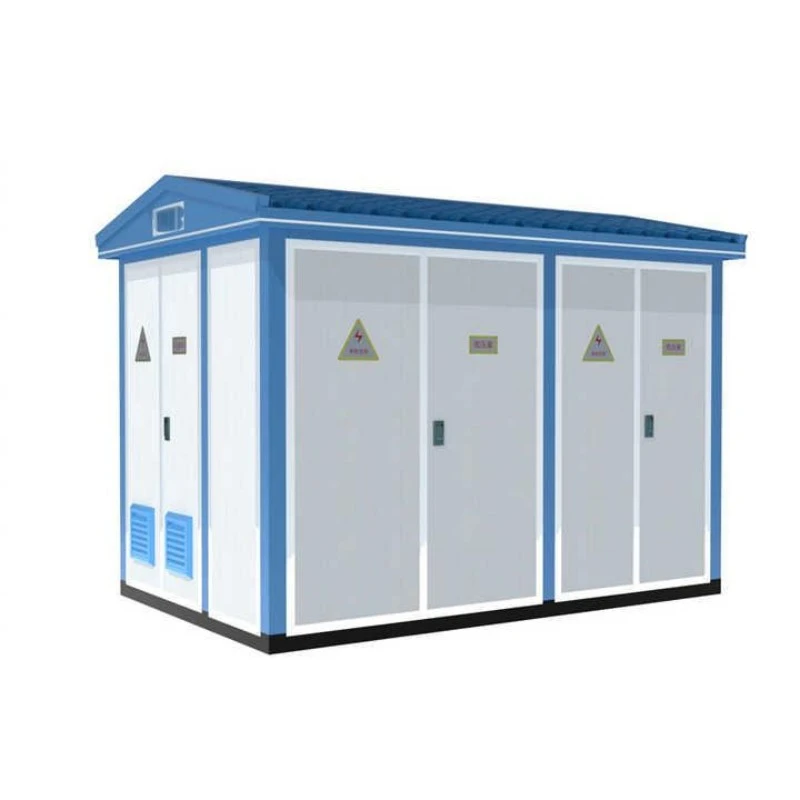

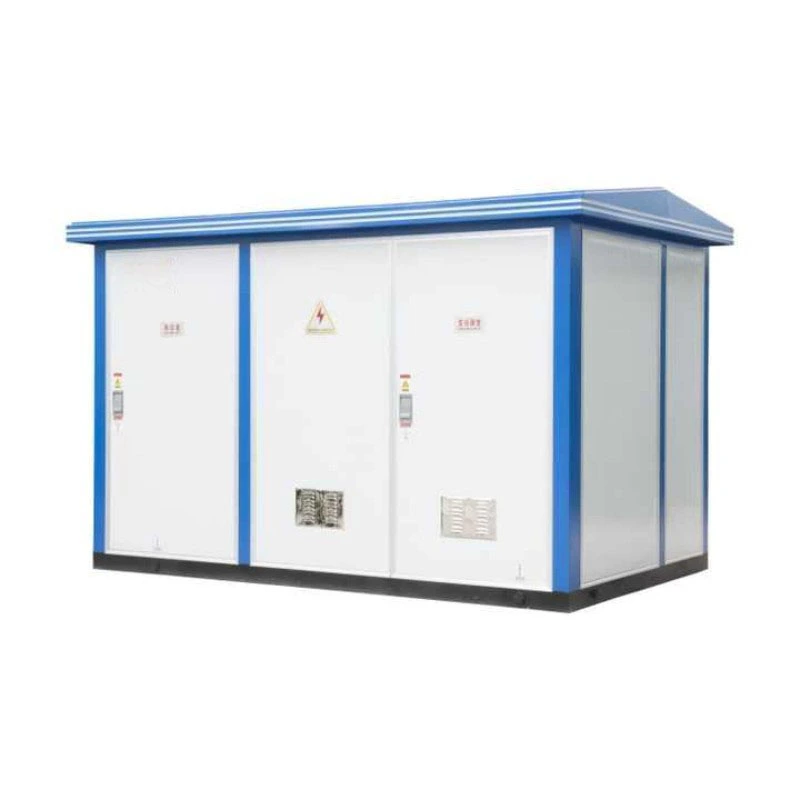

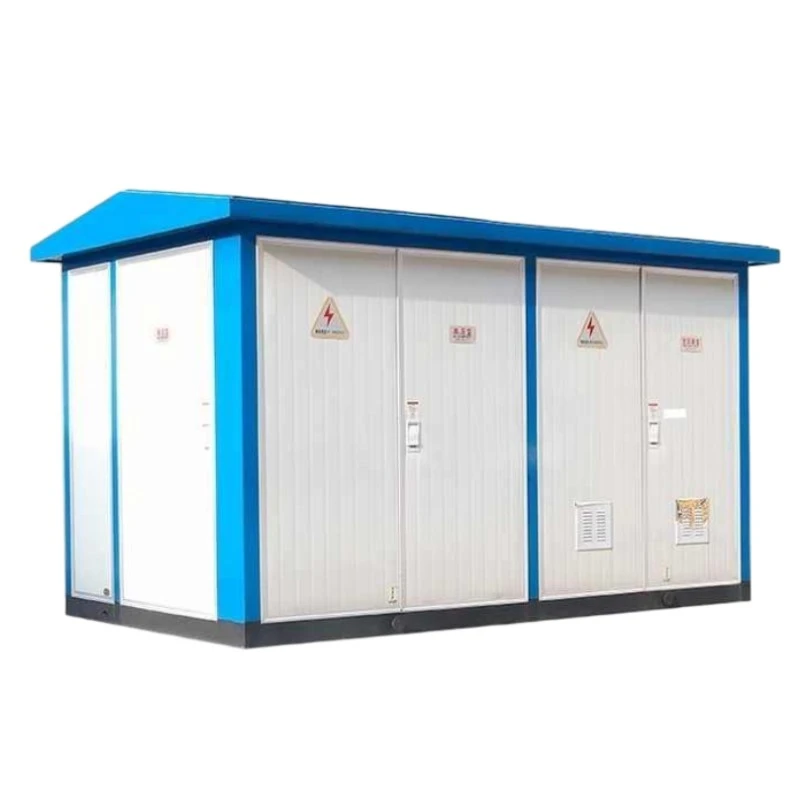

اسمارٹ پہلے سے نصب شدہ یورپی قسم کا ٹرانسفارمر سب اسٹیشن

سمارٹ پہلے سے نصب شدہ یورپی قسم کا ٹرانسفارمر سب سٹیشن ایک فیکٹری سے جمع، کمپیکٹ پاور ڈسٹری بیوشن یونٹ ہے جودرمیانے وولٹیج سوئچ گیئر، ایک کم وولٹیج ڈسٹری بیوشن پینل، اور تیل میں ڈوبا ہوا یا خشک قسم کا ٹرانسفارمر ایک واحد، منسلک ہاؤسنگ میں۔ روایتی سول انجینئرنگ سب سٹیشنوں کے برعکس، یہ یورپی طرز کی اکائی پہلے سے تیار شدہ، ٹیسٹ شدہ، اور انسٹال کرنے کے لیے تیار نظام کے طور پر فراہم کی جاتی ہے۔

یہ کیا کرتا ہے؟

یہ رہائشی کمیونٹیز، تجارتی عمارتوں، فیکٹریوں اور قابل تجدید توانائی کے پلانٹس میں محفوظ تقسیم کے لیے درمیانے وولٹیج کی بجلی (عام طور پر 6kV–35kV) کو کم وولٹیج کی سطح (400V–690V) تک لے جاتا ہے۔ اسمارٹ پہلے سے نصب شدہ یورپی قسم کا ٹرانسفارمر سب اسٹیشن لوڈ، درجہ حرارت، اور بجلی کے معیار کی ذہین نگرانی میں بھی مدد کرتا ہے، جس سے ریموٹ فالٹ کی تشخیص اور خودکار الارم کے افعال کو قابل بنایا جا سکتا ہے۔ یہ اسے سمارٹ گرڈز اور غیر حاضر سب اسٹیشنوں کے لیے ایک مثالی انتخاب بناتا ہے۔

مصنوعات کے فوائد

1. اسمارٹ مانیٹرنگ اور ریموٹ کنٹرول

اسمارٹ پہلے سے نصب شدہ یورپی قسم کا ٹرانسفارمر سب اسٹیشن ایک اختیاری ذہین ٹرمینل یونٹ (ITU) کے ساتھ آتا ہے جو وولٹیج، کرنٹ، پاور فیکٹر، اور تیل کے درجہ حرارت پر ریئل ٹائم ڈیٹا اکٹھا کرتا ہے۔ ڈیٹا کو 4G، ایتھرنیٹ، یا فائبر آپٹکس کے ذریعے مرکزی کنٹرول روم میں منتقل کیا جا سکتا ہے، جس سے سائٹ پر معائنہ کے اخراجات کم ہوتے ہیں۔

2. کومپیکٹ فوٹ پرنٹ اور تیز تعیناتی۔

چونکہ یہ فیکٹری میں پہلے سے اسمبل ہوتا ہے، اس لیے اسمارٹ پہلے سے نصب یورپی قسم کے ٹرانسفارمر سب اسٹیشن کے لیے سائٹ پر صرف ایک سادہ فاؤنڈیشن کی ضرورت ہوتی ہے۔ تنصیب میں ہفتوں کے بجائے 1-2 دن لگتے ہیں، سول ورکس اور زمین پر قبضے میں 60% تک بچت ہوتی ہے۔

3. سخت حالات کے تحت اعلی وشوسنییتا

انکلوژر کے لیے IP54 (یا اس سے زیادہ) کی حفاظتی درجہ بندی کے ساتھ اور تیل میں ڈوبی ہوئی یا ایپوکسی رال ٹرانسفارمرز کے اندر، یہ سب اسٹیشن دھول، بارش، نمک کی دھند اور انتہائی درجہ حرارت -25°C سے +40°C تک مزاحمت کرتا ہے، صحراؤں، ساحلی علاقوں، یا اونچائی والے علاقوں میں مسلسل کام کو یقینی بناتا ہے۔

4. توانائی کی کارکردگی اور کم نقصان

S11 یا S13 سیریز کے کم نقصان والے ٹرانسفارمرز سے لیس، اسمارٹ پہلے سے نصب شدہ یورپی قسم کا ٹرانسفارمر سب اسٹیشن روایتی یونٹوں کے مقابلے میں بغیر لوڈ کے نقصانات کو 30 فیصد تک کم کرتا ہے، جو 20 سال کی عمر میں بجلی کے بلوں اور کاربن کے اخراج کو براہ راست کم کرتا ہے۔

5. مکمل طور پر مرضی کے مطابق

ہم لچکدار کنفیگریشنز پیش کرتے ہیں: کاپر یا ایلومینیم وائنڈنگز، آن لوڈ ٹیپ چینجرز، آٹومیٹک پاور فیکٹر کریکشن (APFC)، اور سرج گرفتار کرنے والے۔ چاہے آپ کو ولا کے علاقے کے لیے 200kVA یونٹ کی ضرورت ہو یا صنعتی پارک کے لیے 2500kVA یونٹ کی ضرورت ہو، ہم حل تیار کر سکتے ہیں۔

مصنوعات کی خصوصیت

مکمل طور پر منسلک اور ویدر پروف ہاؤسنگ --- جستی سٹیل یا ایلومینیم مرکب سے بنا، اینٹی کورروشن پینٹ کے ساتھ لیپت، بیرونی تنصیب کے لیے موزوں۔

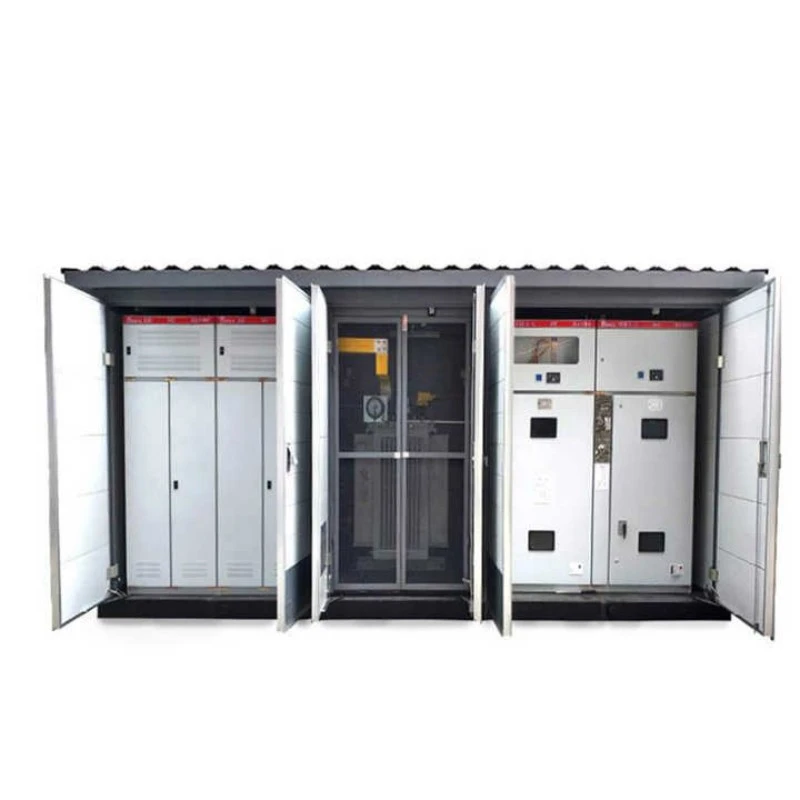

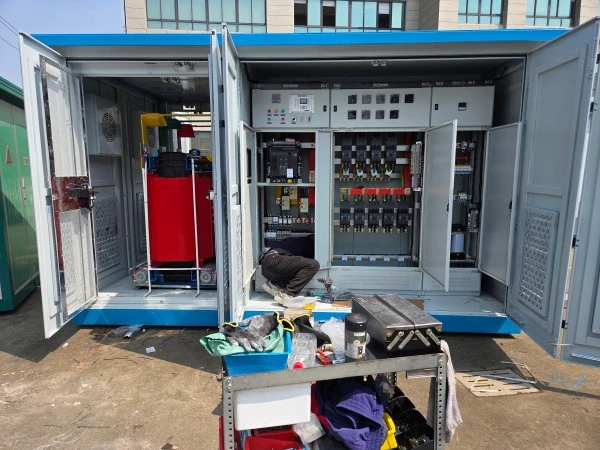

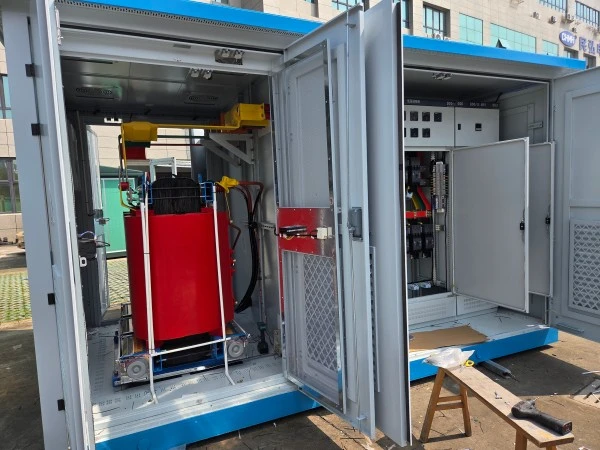

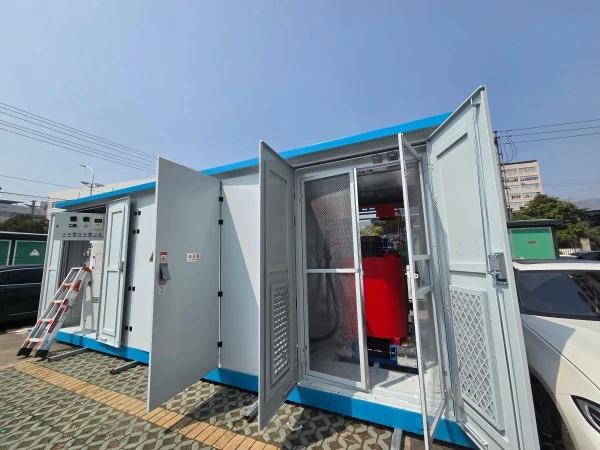

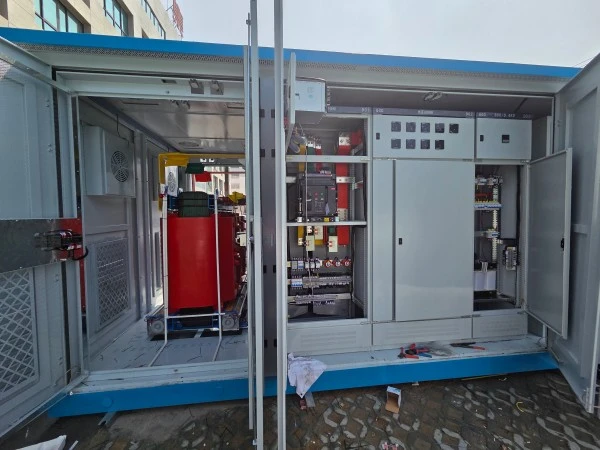

ماڈیولر اندرونی لے آؤٹ---آپریٹر کی حفاظت کو یقینی بنانے کے لیے مکینیکل انٹرلاک کے ساتھ HV سوئچ گیئر، ٹرانسفارمر، اور LV تقسیم کے لیے الگ الگ کمپارٹمنٹ۔

انٹیلجنٹ کولنگ سسٹم---خشک قسم کے ٹرانسفارمرز کے لیے درجہ حرارت پر قابو پانے والے پنکھے یا تیل میں ڈوبی ہوئی اکائیوں کے لیے نالیدار ریڈی ایٹر پینل، جب درجہ حرارت سیٹ پوائنٹ سے زیادہ ہو جاتا ہے تو خود بخود فعال ہو جاتا ہے۔

آرک فلیش اور اوورلوڈ پروٹیکشن---IEC 62271-202 معیارات پر پورا اترنے کے لیے SF6 یا ویکیوم سرکٹ بریکرز، فیوزڈ سوئچز، اور سرج پروٹیکشن ڈیوائسز (SPD) سے لیس ہے۔

یوزر فرینڈلی انٹرفیس---مقامی ٹچ اسکرین ڈسپلے (اختیاری) ریئل ٹائم ڈیٹا اور فالٹ ریکارڈ دکھاتا ہے، جبکہ اسمارٹ فون ایپ کے ذریعے ریموٹ رسائی دیکھ بھال کے عملے کے لیے دستیاب ہے۔

کم شور کا آپریشن---رہائشی ایپلی کیشنز کے لیے آواز کی سطح ≤55dB(A)، جو وائبریشن ڈیمپنگ ماؤنٹس اور ایکوسٹک انسولیشن پینلز کے ذریعے حاصل کی گئی ہے۔

اینٹی تھیفٹ اینڈ سیکیورٹی ڈیزائن---ہیوی ڈیوٹی لاک، ڈور سینسرز، اور اختیاری CCTV انٹیگریشن اسمارٹ پہلے سے نصب شدہ یورپی قسم کے ٹرانسفارمر سب اسٹیشن کو دور دراز، غیر حاضری والی جگہوں کے لیے موزوں بناتا ہے۔

پروڈکٹ کی درخواست

اسمارٹ پہلے سے نصب شدہ یورپی قسم کا ٹرانسفارمر سب اسٹیشن بڑے پیمانے پر استعمال ہوتا ہے:

شہری بجلی کی تقسیم

رہائشی کمپلیکس، شاپنگ مالز، ہوٹلز اور ہسپتال جہاں جگہ محدود ہے اور آگ کی حفاظت بہت ضروری ہے۔

زیر زمین پارکنگ لاٹس یا چھتوں کی تنصیبات اس کے کمپیکٹ، آئل کنٹینمنٹ ڈیزائن سے فائدہ اٹھاتی ہیں۔

قابل تجدید توانائی کے منصوبے

سولر فارمز اور ساحلی ہوا کے پارکوں کو فوری تعیناتی اور موسم کی مزاحمت کی ضرورت ہوتی ہے۔ یہ سب اسٹیشن بغیر کسی رکاوٹ کے PV انورٹرز اور ونڈ ٹربائن کنورٹرز کے ساتھ مربوط ہوتا ہے۔

انفراسٹرکچر اور عوامی سہولیات

ہوائی اڈے، سب وے اسٹیشن، سرنگیں، اور پل اس کی اعلی وشوسنییتا اور دور دراز نگرانی پر انحصار کرتے ہیں تاکہ بلا تعطل روشنی اور وینٹیلیشن کو یقینی بنایا جا سکے۔

صنعتی اور کان کنی کی سائٹس

فیکٹریاں، کیمیکل پلانٹس، اور بارودی سرنگیں گرڈ کی خرابیوں کو الگ کرنے اور حساس مشینری کی حفاظت کے لیے اسمارٹ پہلے سے نصب یورپی قسم کے ٹرانسفارمر سب اسٹیشن کا استعمال کرتی ہیں۔

عارضی اور ہنگامی طاقت

تعمیراتی مقامات، ڈیزاسٹر ریلیف زونز، اور آؤٹ ڈور ایونٹس اس کی پلگ اینڈ پلے نوعیت اور آسانی سے نقل مکانی سے فائدہ اٹھاتے ہیں۔

پیداوار کی تفصیلات

ہاؤسنگ اور مکینیکل ڈیزائن

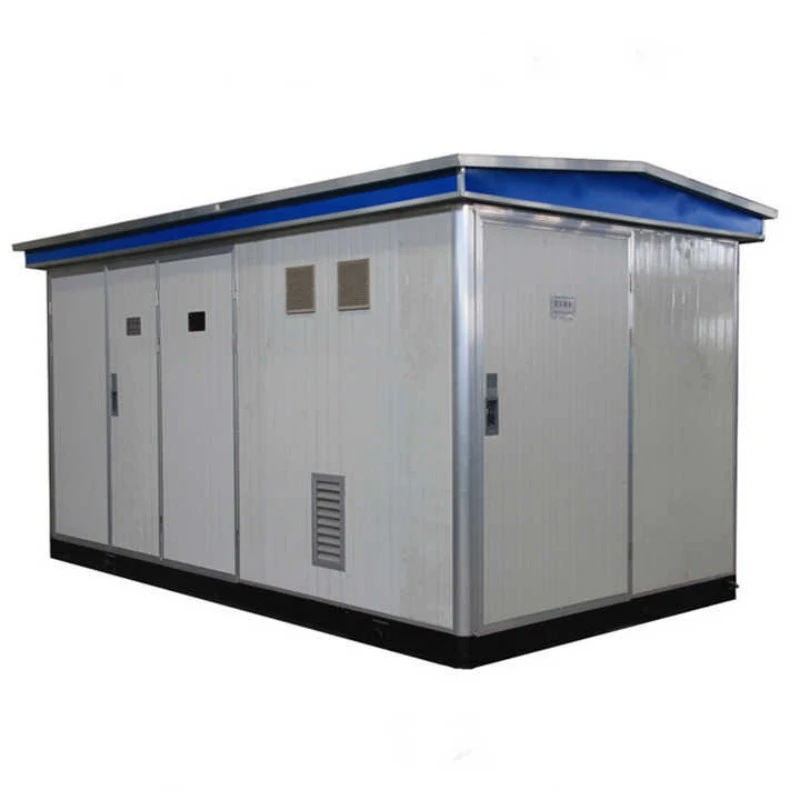

اسمارٹ پہلے سے نصب شدہ یورپی قسم کے ٹرانسفارمر سب اسٹیشن کا بیرونی دیوار لیزر کٹ، جھکا ہوا، اور ویلڈیڈ اسٹیل پلیٹوں کا استعمال کرتے ہوئے تیار کیا گیا ہے۔ ویلڈنگ کے بعد، سکیل کو ہٹانے کے لیے پوری ہاؤسنگ شاٹ بلاسٹنگ سے گزرتی ہے، جس کے بعد الیکٹرو سٹیٹک پاؤڈر کوٹنگ ہوتی ہے جس کی کم از کم موٹائی 80µm ہوتی ہے۔ یہ ساحلی یا صنعتی ماحول کے لیے C5-M سنکنرن مزاحمت (ISO 12944) فراہم کرتا ہے۔

دروازے پولی یوریتھین گسکیٹ، کمپریشن لیچز اور ہٹنے کے قابل قلابے سے لیس ہیں۔ ایک ڈھلوانی چھت پانی کو جمع کرنے سے روکتی ہے، اور بیس چینلز میں فورک لفٹ جیبیں اور آسان نقل و حمل کے لیے لفٹنگ لگز شامل ہیں۔

ٹرانسفارمر کور اور وائنڈنگز

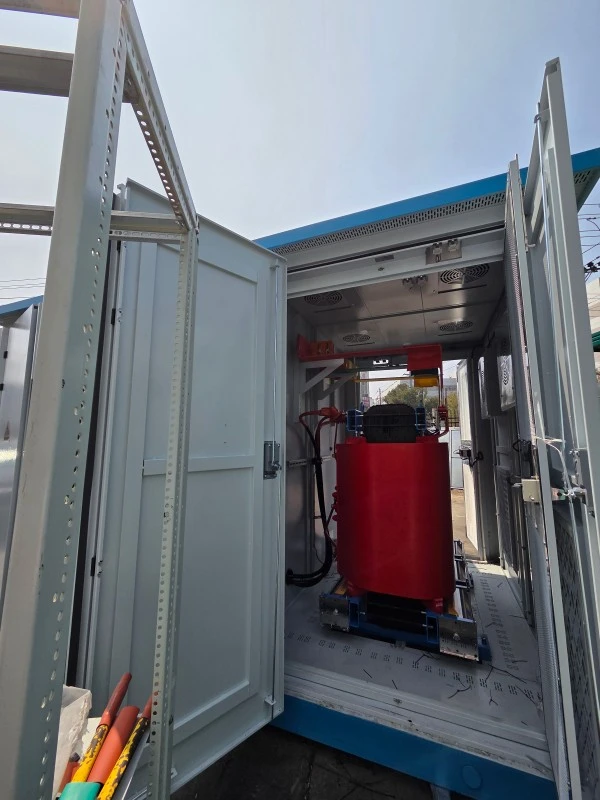

ہم بغیر لوڈ کرنٹ کو کم کرنے کے لیے سٹیپ لیپ جوائنٹس کے ساتھ ہائی پارگمیبلٹی کولڈ رولڈ گرین اورینٹڈ سلکان اسٹیل (0.23mm یا 0.27mm) استعمال کرتے ہیں۔ وائنڈنگز آکسیجن فری تانبے یا ایلومینیم ورق (کم وولٹیج کے لیے) اور گول تانبے کے تار (ہائی وولٹیج کے لیے) سے بنی ہیں۔ خشک قسم کے ورژن کے لیے، کلاس H epoxy رال کو خلا کو ختم کرنے اور جزوی ڈسچارج <10pC حاصل کرنے کے لیے ویکیوم کاسٹ کیا جاتا ہے۔ تیل میں ڈوبے ہوئے ورژن کے لیے، ہم تیل کی توسیع کو جذب کرنے کے لیے ایک نالیدار ٹینک کے ساتھ معدنی تیل یا قدرتی ایسٹر سیال استعمال کرتے ہیں۔

سوئچ گیئر اور بس بار

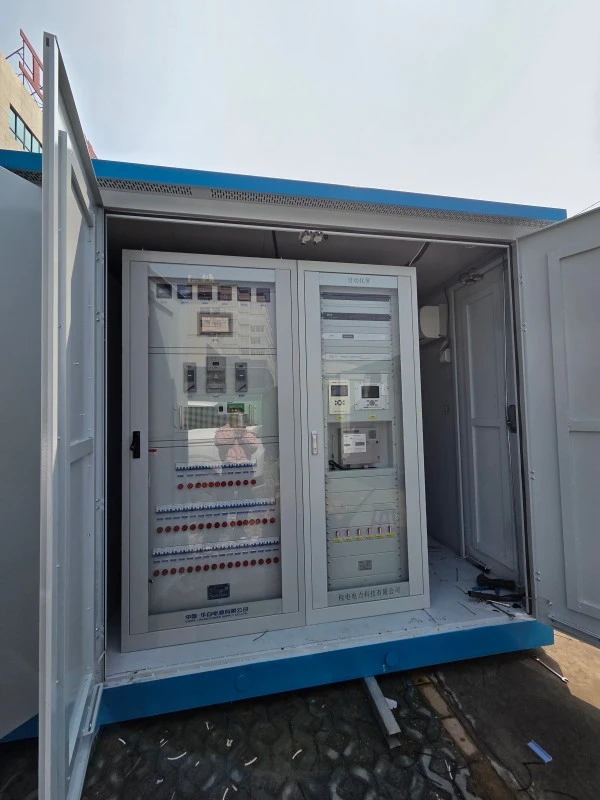

اسمارٹ پہلے سے نصب یورپی قسم کے ٹرانسفارمر سب اسٹیشن کے اندر، HV کمپارٹمنٹ میں ایک لوڈ بریک سوئچ یا سرکٹ بریکر (SF6 یا ویکیوم قسم) نظر آنے والے بریک رابطوں کے ساتھ ہوتا ہے۔ LV کمپارٹمنٹ میں ایک مین مولڈ کیس سرکٹ بریکر (MCCB)، فیڈر بریکرز، اور 4000A تک کا ایک بس بار سسٹم شامل ہے۔ تمام بس بار ٹن چڑھایا ہوا تانبے کے ہوتے ہیں جس میں ہیٹ سکڑ موصلیت ہوتی ہے۔

انٹیلجنٹ مانیٹرنگ سسٹم (اختیاری)

ہم ایک سمارٹ RTU (ریموٹ ٹرمینل یونٹ) کو مربوط کرتے ہیں جو 31 ویں آرڈر تک تھری فیز وولٹیجز، کرنٹ، ایکٹو/ری ایکٹیو پاور، اور ہارمونکس کی پیمائش کرتا ہے۔ ڈیٹا ہر 5 منٹ میں لاگ کیا جاتا ہے اور 90 دنوں کے لیے محفوظ کیا جاتا ہے۔ اوور وولٹیج، کم وولٹیج، زیادہ درجہ حرارت، اور دروازے کھولنے کے الارم SMS یا ای میل کے ذریعے بھیجے جاتے ہیں۔

معیار کی جانچ

ہر اسمارٹ پہلے سے نصب شدہ یورپی قسم کا ٹرانسفارمر سب اسٹیشن 100% فیکٹری ٹیسٹنگ سے گزرتا ہے:

1. ڈائی الیکٹرک برداشت ٹیسٹ (1 منٹ کے لیے 2.5kV)

2. متحرک شارٹ سرکٹ ٹیسٹ (نقلی)

3. IP54 پانی داخل ہونے کا ٹیسٹ

4. درجہ حرارت میں اضافہ ٹیسٹ (مکمل بوجھ پر 8 گھنٹے)

5. جزوی خارج ہونے والے مادہ کی پیمائش (خشک قسم کے لیے ≤10pC)

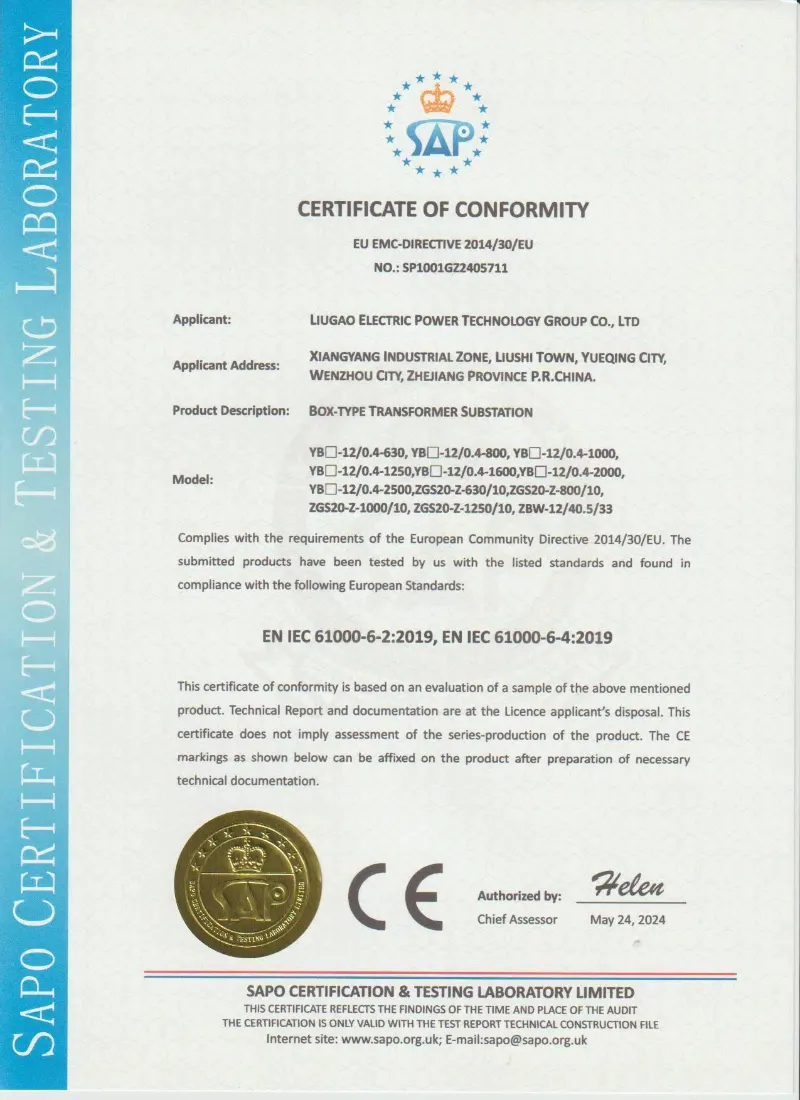

6. IEC 62271-202، GB/T 17467، اور EN 61330 معیارات کی تعمیل کرتے ہوئے ہر کھیپ کے ساتھ ٹیسٹ رپورٹس فراہم کی جاتی ہیں۔
