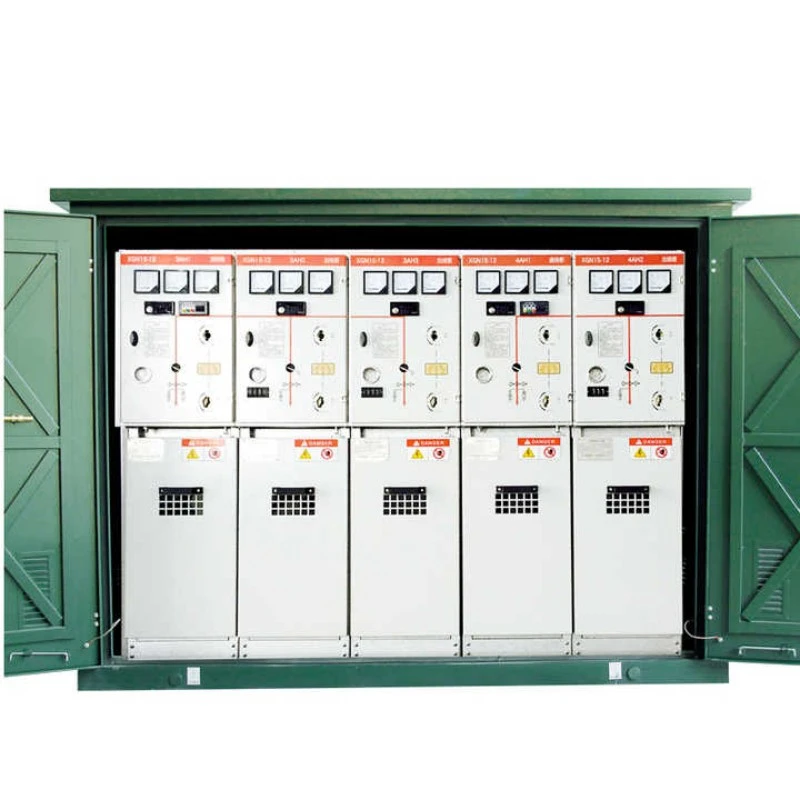

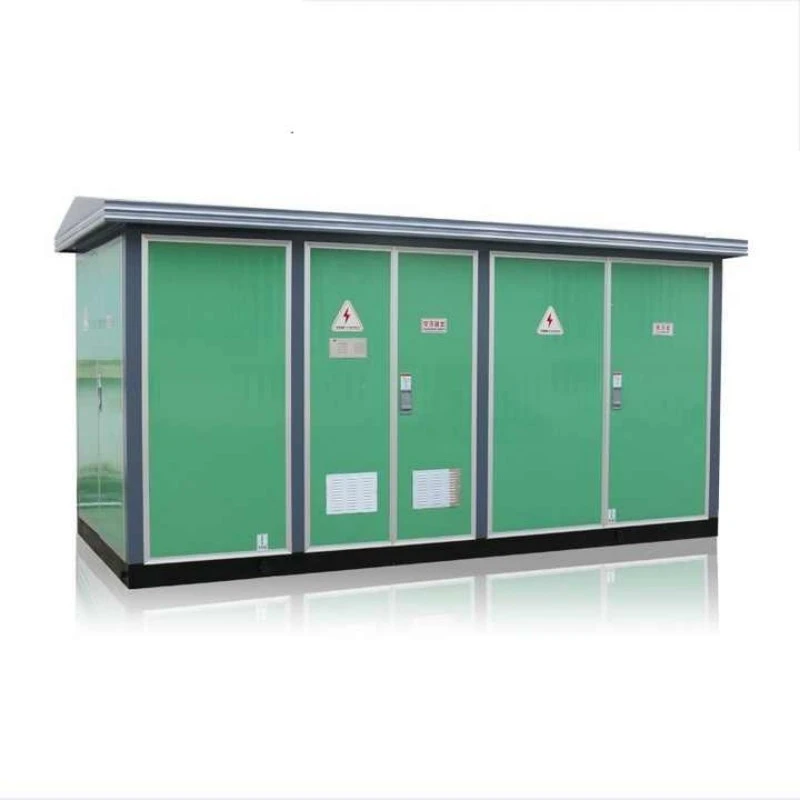

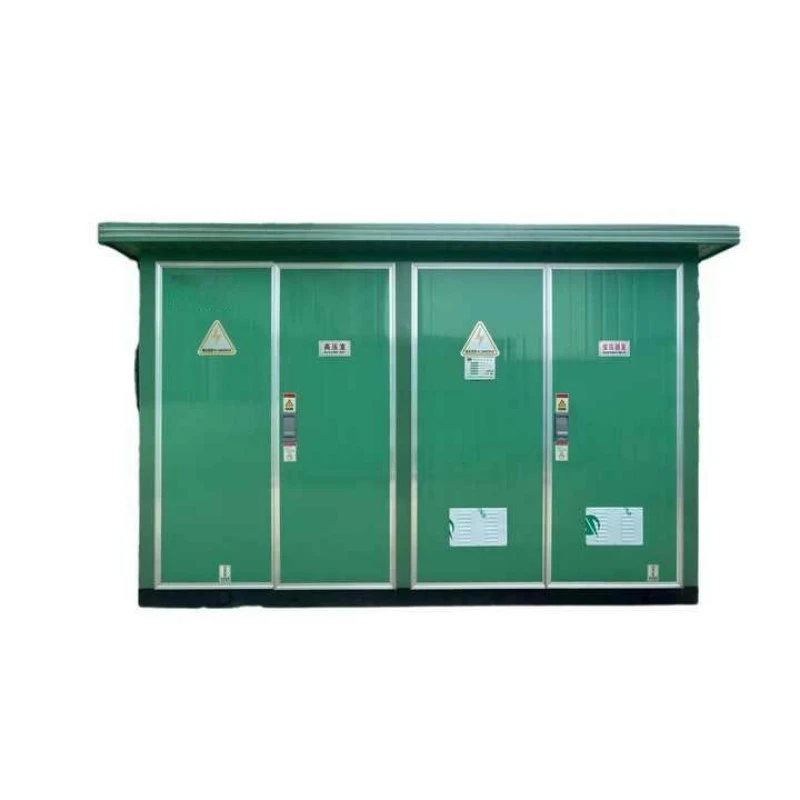

پہلے سے تیار شدہ کمپیکٹ یورپی قسم کا سب اسٹیشن

پری فیبریکیٹڈ کومپیکٹ یورپی قسم کا سب سٹیشن ایک فیکٹری سے اسمبل شدہ، تین چیمبروں سے منسلک پاور ڈسٹری بیوشن یونٹ ہے جسے کم وولٹیج کے بوجھ میں درمیانے وولٹیج کی بجلی حاصل کرنے، تبدیل کرنے اور تقسیم کرنے کے لیے ڈیزائن کیا گیا ہے۔ روایتی کنکریٹ سے بنے سب اسٹیشنوں کے برعکس جن کے لیے سائٹ پر کئی ہفتوں کی تعمیر درکار ہوتی ہے، یہ یونٹ کنکشن کے لیے تیار ہے۔

یہ کیا ہے؟

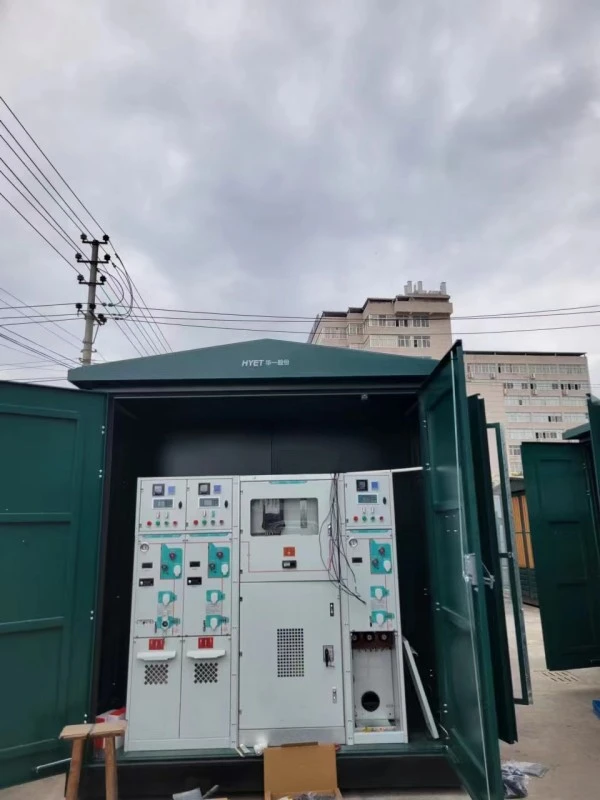

پہلے سے تیار شدہ کومپیکٹ یورپی قسم کا سب اسٹیشن (جسے اےیورپی باکس سب اسٹیشن) تین الگ الگ، الگ الگ حصوں پر مشتمل ہے:

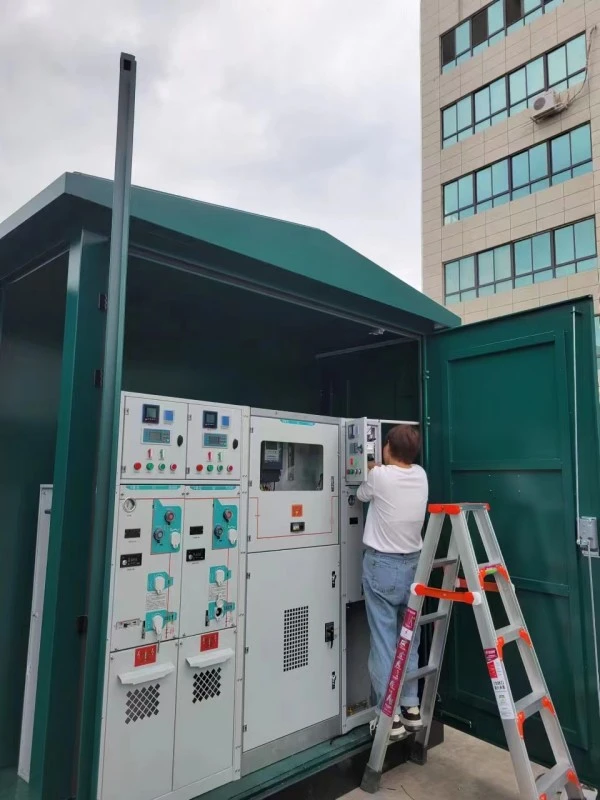

1. ہائی وولٹیج (HV) کمپارٹمنٹ: گھروں کے سوئچ گیئر، تحفظ کے ریلے، اور میٹرنگ کے آلات۔

2. ٹرانسفارمر کا ڈبہ: تیل میں ڈوبا ہوا یا خشک قسم کا ٹرانسفارمر ہوتا ہے۔

3. کم وولٹیج (LV) کمپارٹمنٹ: ڈسٹری بیوشن پینلز، سرکٹ بریکرز، اور آؤٹ گوئنگ فیڈرز پر مشتمل ہے۔

یہ تینوں چیمبرز ایک "I" یا "II" شکل میں ایک ہی، ویدر پروف اسٹیل یا کمپوزٹ انکلوژر کے اندر ترتیب دیے گئے ہیں۔ غلطی کے پھیلاؤ کو روکنے کے لیے ہر ٹوکری کو دھاتی پارٹیشنز کے ذریعے جسمانی طور پر الگ کیا جاتا ہے۔

یہ کیا کر سکتا ہے؟

یہ سامان تین بنیادی کام انجام دیتا ہے:

1. مرحلہ وار وولٹیج کی تبدیلی: آنے والے درمیانے وولٹیج (6kV، 10kV، 20kV، 35kV) کو قابل استعمال کم وولٹیج (400V، 230V) میں تبدیل کرتا ہے۔

2. تحفظ اور تنہائی: فالٹڈ سرکٹس کو فیوز یا سرکٹ بریکرز کے ذریعے خود بخود الگ کر دیتا ہے، نیچے دھارے کے اثاثوں کی حفاظت کرتا ہے۔

3. لوڈ مینجمنٹ: متعدد آؤٹ گوئنگ سرکٹس میں پاور تقسیم کرتا ہے، سلیکٹیو سوئچنگ، میٹرنگ اور مانیٹرنگ کو فعال کرتا ہے۔

چونکہ پہلے سے تیار شدہ کمپیکٹ یورپی قسم کا سب اسٹیشن پہلے سے وائرڈ ہے اور فیکٹری میں اس کا تجربہ کیا جاتا ہے، اس لیے یہ سائٹ پر موجود وائرنگ کی پیچیدہ خرابیوں کو ختم کرتا ہے۔ یہ رہائشی بلاکس، فیکٹریوں، سولر فارمز اور ای وی چارجنگ اسٹیشنوں میں بجلی کی حتمی تقسیم کے لیے اعصابی مرکز کے طور پر کام کرتا ہے۔

مصنوعات کے فوائد

جب آپ Lugao Power سے پہلے سے تیار شدہ کمپیکٹ یورپی قسم کے سب سٹیشن کا انتخاب کرتے ہیں، تو آپ کو روایتی سب سٹیشنوں اور امریکی قسم کے متبادل کے مقابلے میں پانچ الگ مسابقتی فوائد حاصل ہوتے ہیں۔

فائدہ 1: اعلیٰ عملے کی حفاظت

تین کمپارٹمنٹ کا "کمپارٹمنٹلائزڈ" ڈیزائن کسی بھی حقیقی پری فیبریکیٹڈ کمپیکٹ یورپی قسم کے سب اسٹیشن کا خاصہ ہے۔ ہر سیکشن مکمل طور پر مکینیکل اور برقی انٹرلاک سے جڑا ہوا ہے۔ مثال کے طور پر، LV دروازہ اس وقت تک نہیں کھل سکتا جب تک کہ مین بریکر بند نہ ہو۔ HV دروازہ اس وقت تک نہیں کھل سکتا جب تک کہ ارتھنگ سوئچ بند نہ ہو۔ یہ ترتیب وار حفاظتی منطق آپریٹرز کے لیے آرک فلیش کے خطرات کو تیزی سے کم کرتے ہوئے، لائیو فرنٹ کی نمائش کو روکتی ہے۔ امریکی قسم کے سب سٹیشنز، اس کے برعکس، فیوز کی تبدیلی کے دوران اکثر زندہ پرزوں کو بے نقاب کرتے ہیں۔

فائدہ 2: بلاتعطل بجلی کی فراہمی کی صلاحیت

امریکی قسم کے یونٹوں کے برعکس جہاں فیوز کو تبدیل کرنے کے لیے پورے ٹرانسفارمر کو ڈی انرجیائز کرنے کی ضرورت ہوتی ہے، ہمارا پری فیبریکیٹڈ کمپیکٹ یورپی قسم کا سب اسٹیشن آزادانہ دیکھ بھال کی اجازت دیتا ہے۔ آپ میٹر ریڈنگ کے لیے LV کمپارٹمنٹ کھول سکتے ہیں جب تک کہ HV سائیڈ لائیو رہے۔ مزید جدید ورژن ایک لوپ سوئچنگ RMU (رنگ مین یونٹ) کو ایڈجسٹ کر سکتے ہیں، ایک "ٹو-ان، ٹو-آؤٹ" کنفیگریشن کو فعال کر سکتے ہیں جو اپ سٹریم فالٹس کے دوران بھی نیچے دھارے کے صارفین کی طاقت کو برقرار رکھتی ہے۔ یہ ہسپتالوں اور ڈیٹا سینٹرز کے لیے ناگزیر بناتا ہے۔

فائدہ 3: بہترین تھرمل مینجمنٹ

ہر ٹرانسفارمر کمپارٹمنٹ میں جبری وینٹیلیشن (خودکار تھرموسٹیٹیکل کنٹرولڈ پنکھے) کے علاوہ قدرتی کنویکشن لوور شامل ہیں۔ جسمانی علیحدگی کا مطلب ہے کہ ٹرانسفارمر سے پیدا ہونے والی حرارت HV کمپارٹمنٹ میں حساس الیکٹرانک ریلے کو متاثر نہیں کرتی ہے۔ ہمارے ٹیسٹوں سے پتہ چلتا ہے کہ گرمیوں کے چوٹی کے بوجھ کے دوران اندرونی درجہ حرارت 15–20°C کم رہتا ہے، غیر منقطع ڈیزائنوں سے کم رہتا ہے، جو براہ راست موصلیت کی زندگی کو بڑھاتا ہے۔

فائدہ 4: انتہائی ماحولیاتی موافقت

IP54 کم از کم (دھول سے تنگ اور پانی کے طیاروں سے محفوظ) پر بنایا گیا، دیوار نمک کے اسپرے، ریت کے طوفان اور شدید بارش کا مقابلہ کرتی ہے۔ 40 ملی میٹر ایئر گیپ پلس اینٹی کنڈینسیشن ہیٹر اندرونی نمی کو روکتے ہیں۔ آپریٹنگ رینج: -40°C سے +55°C۔ یہ مضبوطی یہی وجہ ہے کہ پہلے سے تیار شدہ کمپیکٹ یورپی قسم کا سب اسٹیشن ساحلی ونڈ فارمز اور صحرائی شمسی منصوبوں کے لیے پہلے سے طے شدہ انتخاب ہے۔

فائدہ 5: ملکیت کی کم قیمت (TCO)

ابتدائی خریداری کی قیمت ایک موازنہ امریکی قسم کے یونٹ سے 15-20% زیادہ ہو سکتی ہے، لیکن 20 سالوں میں TCO 30% کم ہے۔ کیوں؟ یورپی قسم کی اکائیوں میں بدلنے کے قابل، ماڈیولر اجزاء ہوتے ہیں (آپ صرف ایک ناقص فیوز تبدیل کرتے ہیں، پوری بس بار کو نہیں)۔ تیل کے کنٹینمنٹ سمپس زمینی آلودگی کے جرمانے کو روکتے ہیں۔ کم سے کم سول ورکس (صرف ایک فلیٹ کنکریٹ پیڈ) بمقابلہ کنکریٹ کا کمرہ بنانے سے انسٹالیشن لیبر میں فی یونٹ $5,000–$10,000 کی بچت ہوتی ہے۔

مصنوعات کی خصوصیات

ذیل میں ہمارے پہلے سے تیار شدہ کمپیکٹ یورپی قسم کے سب اسٹیشن کی مخصوص انجینئرنگ خصوصیات ہیں:

پیداوار کی تفصیلات

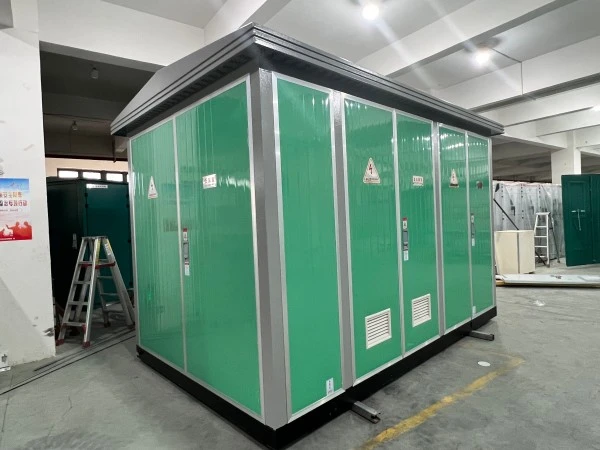

Lugao Power ہماری ISO 9001-تصدیق شدہ 25,000m² فیکٹری میں ہر پہلے سے تیار شدہ کمپیکٹ یورپی قسم کا سب سٹیشن تیار کرتا ہے۔ ذیل میں اہم پیداواری تفصیلات ہیں جو ہمارے معیار کو مختلف کرتی ہیں۔

مواد کا انتخاب

سٹیل: درآمد شدہ DX51D+Z275 جستی سٹیل، ایک CNC برج پنچ (رواداری ±0.2 ملی میٹر) پر کتر کر اور جھکا ہوا ہے۔

GRP (Glass Reinforced Polyester): ساحلی آرڈرز کے لیے پیش کیا جاتا ہے - صفر سنکنرن، لیکن زیادہ قیمت۔ فائر ریٹارڈنٹ کلاس VO (UL94)۔

ٹرانسفارمر کور: بے ساختہ دھات یا CRGO سلکان اسٹیل (M5 گریڈ، 0.23 ملی میٹر موٹائی)۔ معیاری سٹیل کے مقابلے میں بغیر لوڈ کے نقصان میں 70 فیصد کمی واقع ہوئی۔

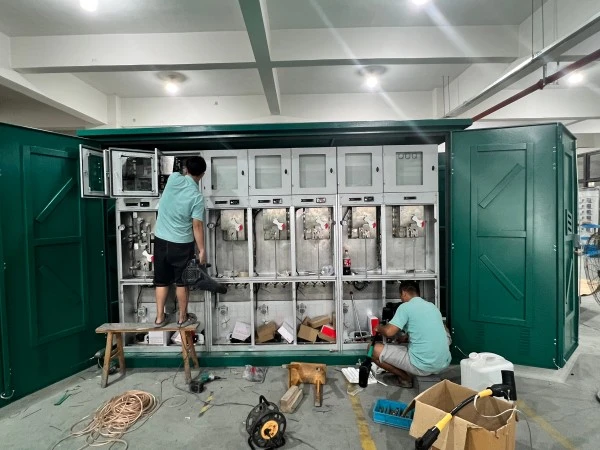

اسمبلی کا عمل

کمپارٹمنٹ فیبریکیشن: HV، ٹرانسفارمر، اور LV سیکشنز کے لیے الگ الگ ویلڈنگ جیگ۔ ہر ڈبے کو صابن کے محلول (تیل کی روک تھام کے لیے) سے لیک ٹیسٹ کیا جاتا ہے۔

پینٹنگ: پری ٹریٹمنٹ (ڈیگریسنگ، فاسفیٹنگ) → ایپوکسی پرائمر (80μm) → پالئیےسٹر ٹاپ کوٹ (70μm)۔ سالٹ سپرے ٹیسٹ: بغیر کریپج کے 720 گھنٹے۔

اندرونی وائرنگ: ہیلوجن سے پاک، 90°C ریٹیڈ تانبے کی کیبلز، ہیکس ڈیز کے ساتھ کرمپڈ (پل آؤٹ ٹیسٹ>200N)۔ تمام ٹرمینلز پر ہیٹ سکڑ مارکر کا لیبل لگا ہوا ہے۔

ٹرانسفارمر کی تنصیب: تیل سے بھرے ٹرانسفارمرز ویکیوم ڈرائینگ سے گزرتے ہیں (بقیہ نمی <0.5%)۔ خشک قسم کے ٹرانسفارمرز ویکیوم پریشر (VPI) کے تحت دو بار رنگے ہوئے ہیں۔

کوالٹی کنٹرول چیک

1. ڈائی الیکٹرک ٹیسٹ: HV سائیڈ کے لیے 28kV/1 منٹ؛ LV سائیڈ کے لیے 3kV/1 منٹ۔

2. ہیٹ رن: 8 گھنٹے کے لیے 40 ڈگری سینٹی گریڈ پر مکمل بوجھ؛ درجہ حرارت میں اضافے کی نگرانی 12 PT100 سینسر کے ذریعے کی جاتی ہے۔

3. آئی پی ٹیسٹ: 8 گھنٹے کے لیے ڈسٹ چیمبر، اس کے بعد واٹر جیٹ ٹیسٹ (12.5 ملی میٹر نوزل ​​100 لیٹر فی منٹ)۔

4. فنکشنل انٹر لاک ٹیسٹ: ہر سوئچ پر 50 اوپن کلوز سائیکل۔

حسب ضرورت کے اختیارات

1. رنگ: RAL 7035 (ہلکا بھوری رنگ) معیاری؛ درخواست پر کوئی بھی RAL کوڈ (+15 دن لیڈ ٹائم)۔

2. کیبل کا اندراج: نیچے (پلینتھ کے ذریعے) یا سائیڈ (گلینڈ پلیٹس)۔

3. سمارٹ خصوصیات: 4G/WiFi کے ذریعے IoT سے چلنے والی ریموٹ مانیٹرنگ (موجودہ، وولٹیج، درجہ حرارت، دروازے کی حالت)۔

پیکیجنگ، شپنگ، وارنٹی

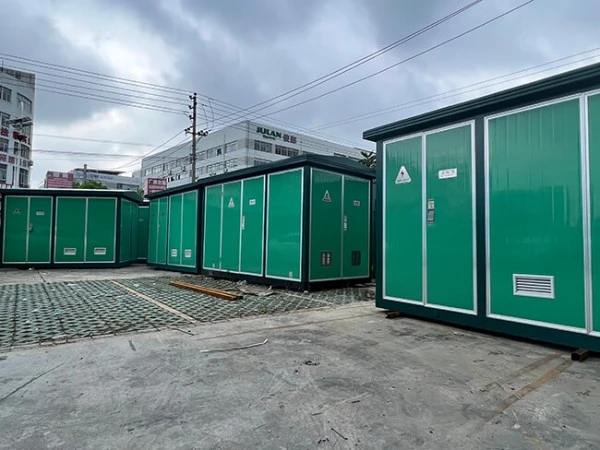

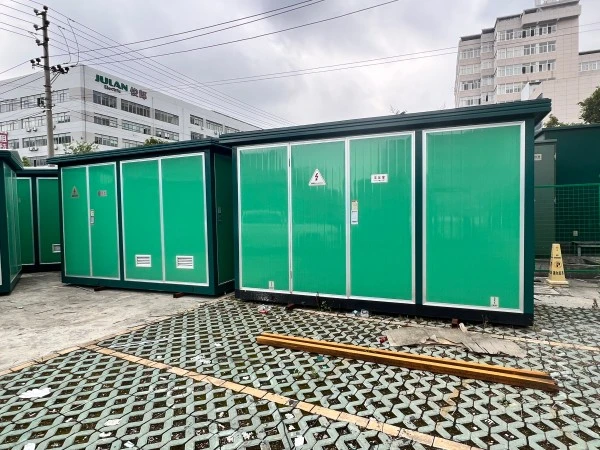

پیکیجنگ اور شپنگ

ہر پہلے سے تیار شدہ کومپیکٹ یورپی قسم کے سب اسٹیشن کو چار بلٹ ان لفٹنگ لگز (2× مجموعی وزن پر ٹیسٹ کیا گیا) کا استعمال کرتے ہوئے اٹھایا جاتا ہے۔ پیکنگ کا طریقہ کار:

● اندرونی: ٹرانزٹ نمی جذب کرنے کے لیے ہر ڈبے کے اندر سلکا جیل ڈیسیکینٹ پیک (2 کلوگرام) رکھا جاتا ہے۔

● کیبل کے اندراجات: پلاسٹک کیپس اور سیلف وولکینائزنگ ٹیپ کے ساتھ بند۔

● بیرونی: VCI (Vapor Corrosion Inhibitor) فلم کے ساتھ اسٹریچ لپیٹ، پھر ایک ہیوی ڈیوٹی واٹر پروف ترپال سے ڈھکا۔

● کریٹنگ: اسٹیل شپنگ سکڈ پر بولٹ (فورکلفٹ جیب کے لیے 1200 ملی میٹر اونچائی)۔ کارنر پروٹیکٹرز اور سٹراپنگ بینڈ۔

لیڈ ٹائم: معیاری 630kVA یونٹ کے لیے 25 کام کے دن۔ حسب ضرورت آرڈرز کے لیے 35 دن (سمارٹ میٹرنگ سمیت)۔

وارنٹی اور بعد فروخت

وارنٹی مدت: کمیشن کی تاریخ سے 12 ماہ یا شپمنٹ سے 14 ماہ (جو بھی پہلے آئے)۔

کوریج: مواد یا کاریگری میں تمام مینوفیکچرنگ نقائص۔ بجلی گرنے، سیلاب، نام کی تختی سے زیادہ اوور لوڈنگ، یا غیر مجاز ترمیم سے ہونے والے نقصان کا احاطہ نہیں کرتا ہے۔
