میکسیکو فوٹوولٹک پاور پلانٹ کے لیے آؤٹ ڈور باکس ٹائپ سب سٹیشن حل

سائٹ پر تصویر کی تفصیل:

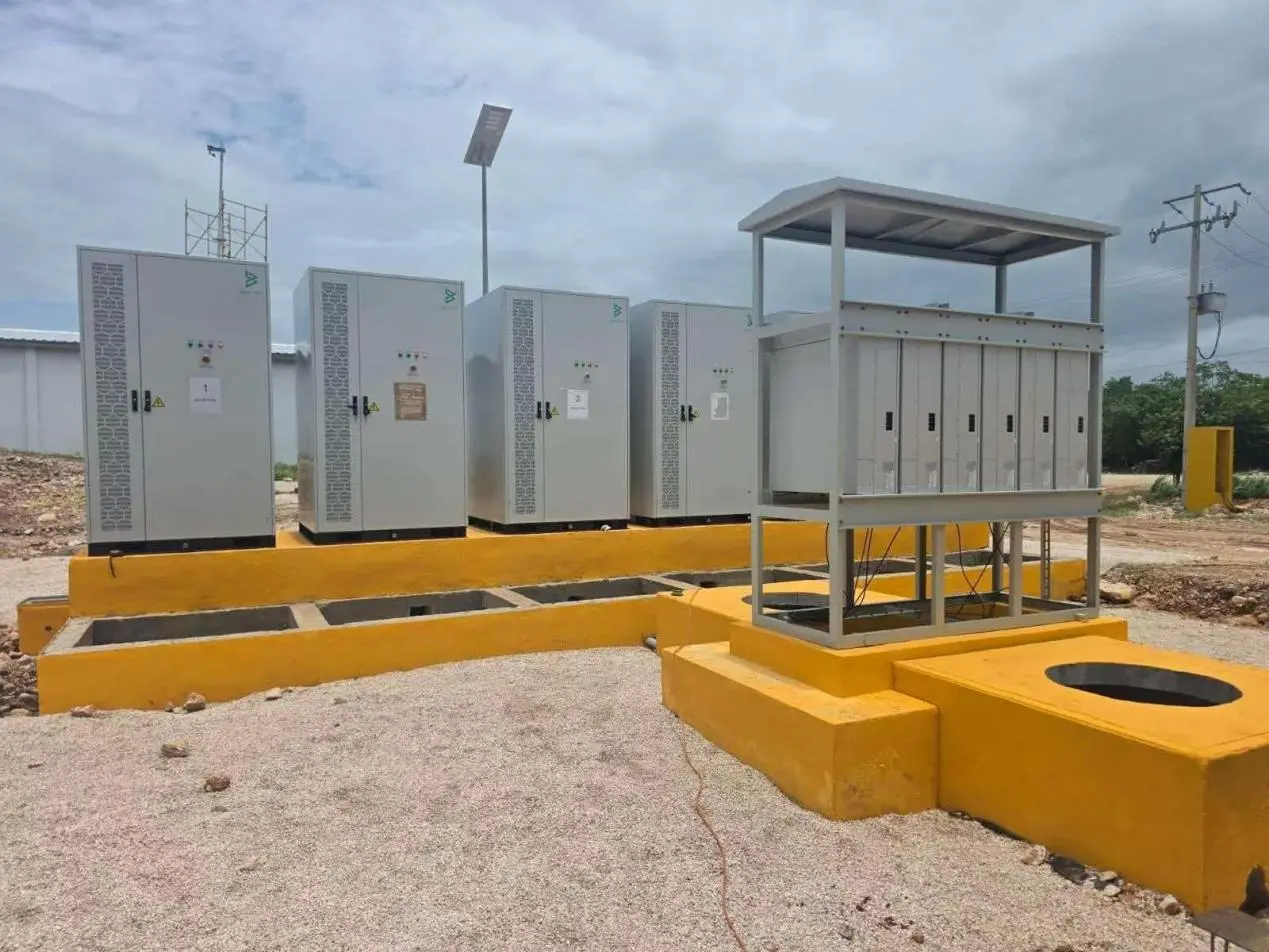

شکل 1: انورٹر کنٹرول کیبنٹ اور کم وولٹیج کمبینر کیبنٹ کی مربوط ترتیب

پینل کے بائیں جانب، چار آزاد آؤٹ ڈور فوٹو وولٹک انورٹر کنٹرول کیبنٹ ہیں۔ دائیں طرف، ایک مماثل کھلی قسم کا کم وولٹیج کمبائنر ڈسٹری بیوشن فریم جس میں رین پروف کینوپی نصب ہے۔ تمام آلات بلند پیلے کنکریٹ کے اڈوں پر نصب کیے گئے ہیں، جن میں کیبل کے داخلے اور نچلے حصے سے باہر نکلنے کو یقینی بنانے کے لیے بلٹ ان کیبل خندقیں موجود ہیں، اس طرح زمینی سطح کے بارش کے پانی اور نمی سے کٹاؤ کو روکتا ہے۔

انورٹر کنٹرول کیبنٹ: IP54 ریٹیڈ آؤٹ ڈور پروٹیکشن انکلوژر جس میں بڑے ایریا سائیڈ کنویکٹیو کولنگ لوورز اور ڈسٹ فلٹرز شامل ہیں، انٹیگریٹڈ آپریشن بٹن، اسٹیٹس انڈیکیٹرز، اور فرنٹ پینل پر فالٹ الارم کے ساتھ۔ ہر یونٹ اپنے مقررہ زون کے اندر آزادانہ طور پر کام کرتا ہے، جس سے بجلی پیدا کرنے کے پورے نظام کو متاثر کیے بغیر انفرادی یونٹوں کی دیکھ بھال کی اجازت ملتی ہے۔

کم وولٹیج ڈسٹری بیوشن فریم: اشنکٹبندیی اعلی درجہ حرارت والے ماحول کے لیے قدرتی گرمی کی کھپت کے ساتھ کھلی بارش سے بچنے والی چھت کا ڈیزائن، جس میں چھ اندرونی آؤٹ پٹ پورٹس سے لیس ہے تاکہ متعدد انورٹرز سے مجموعی بجلی حاصل کی جا سکے اور سائٹ پر وائرنگ کو آسان بنایا جا سکے۔ اس سہولت میں شمسی توانائی سے چلنے والی نگرانی اور روشنی کے کھمبے شامل ہیں جو بیرونی مینز پاور کے بغیر کام کرتے ہیں، رات کے وقت آپریشن، دیکھ بھال، اور حفاظتی نگرانی کی ضروریات کو پورا کرتے ہیں۔

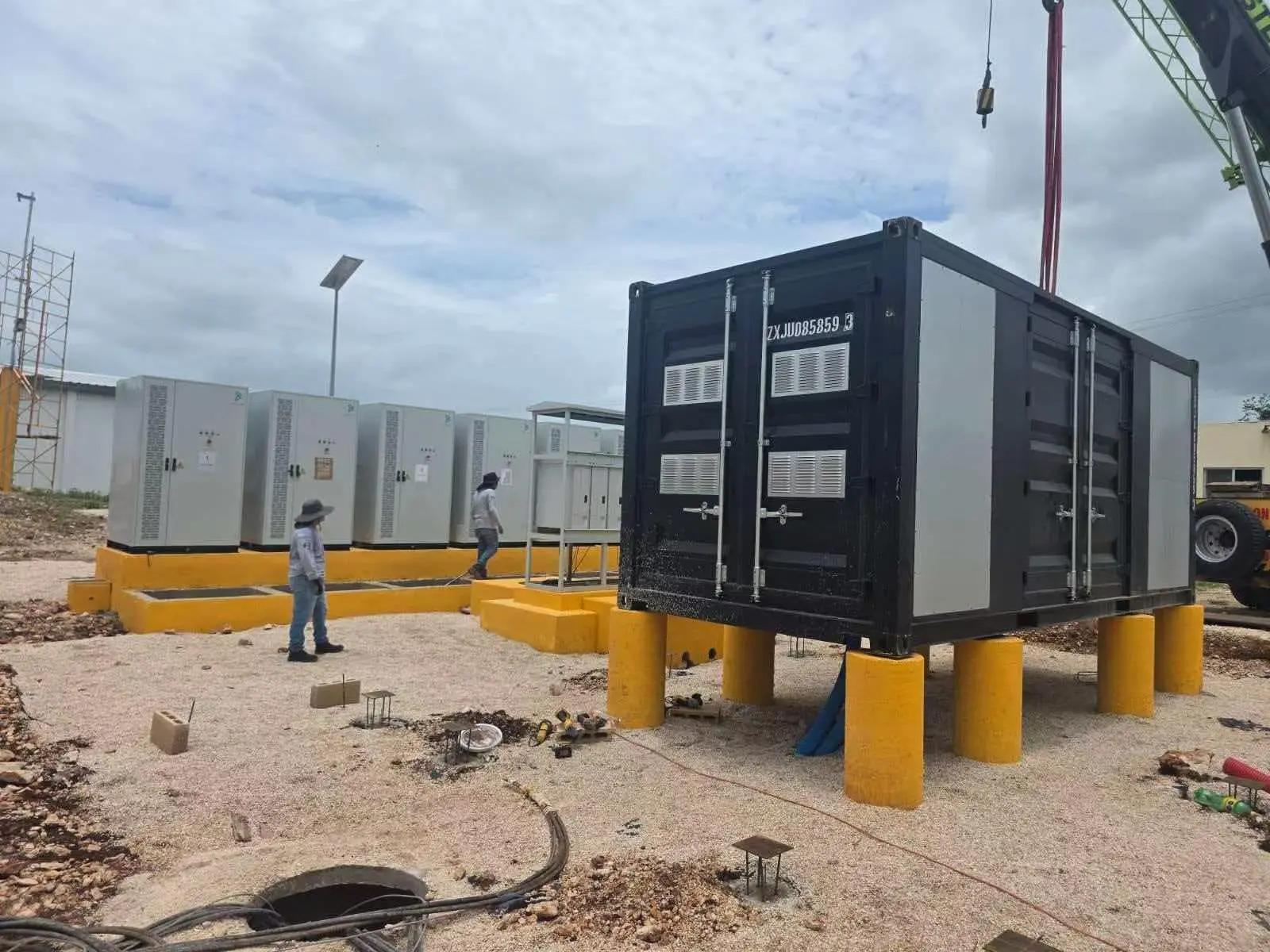

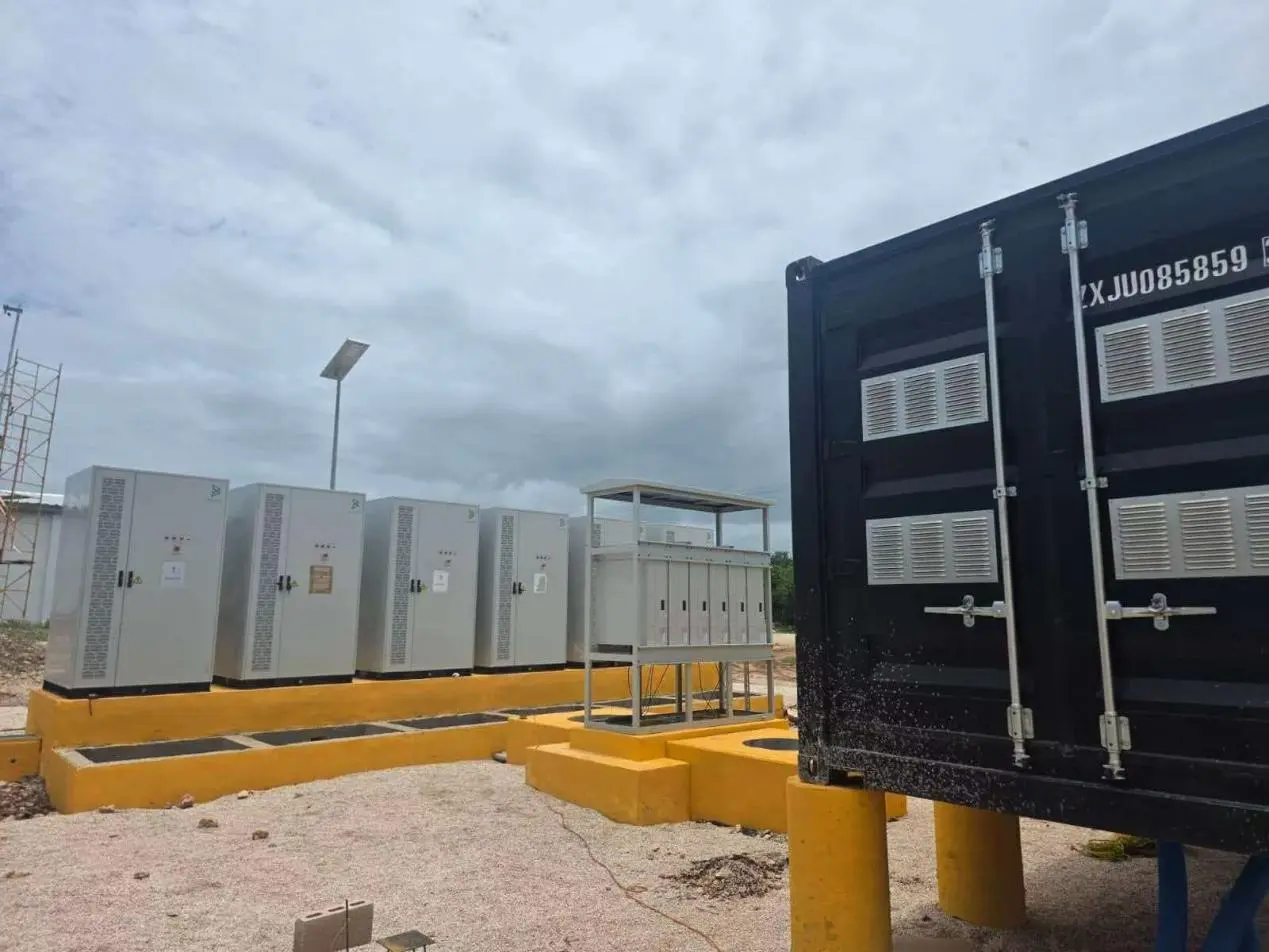

اعداد و شمار 2 اور 3: کنٹینرائزڈ سب سٹیشن سائٹ پر پہنچ گیا۔ بجلی کی تقسیم کے مکمل علاقے کا خوبصورت منظر

انٹیگریٹڈ بلیک کنٹینرائزڈ سب سٹیشن کو سائٹ پر پہنچا دیا گیا ہے، جو پیچھے سے نصب انورٹر کیبنٹ اور کمبینر کیبنٹ کے ساتھ مل کر ایک مکمل فوٹو وولٹک پاور ڈسٹری بیوشن سسٹم بناتا ہے۔ کنٹینر کے دونوں اطراف بارش سے بچنے والے وینٹیلیشن لوورز سے لیس ہیں اور اعلی درجہ حرارت والے ماحول میں گرمی کی کھپت کو بڑھانے کے لیے بلٹ ان ڈسٹ پروف اور واٹر ریزسٹنٹ ڈھانچے ہیں۔ کنٹینر کو بیرونی موسم سے مزاحم کوٹنگ کے ساتھ لیپت کیا گیا ہے جو بالائے بنفشی شعاعوں اور نمک کے اسپرے کے سنکنرن سے تحفظ فراہم کرتا ہے، جس سے یہ میکسیکو میں کھلی ہوا کے حالات میں طویل مدتی آپریشن کے لیے موزوں ہے۔

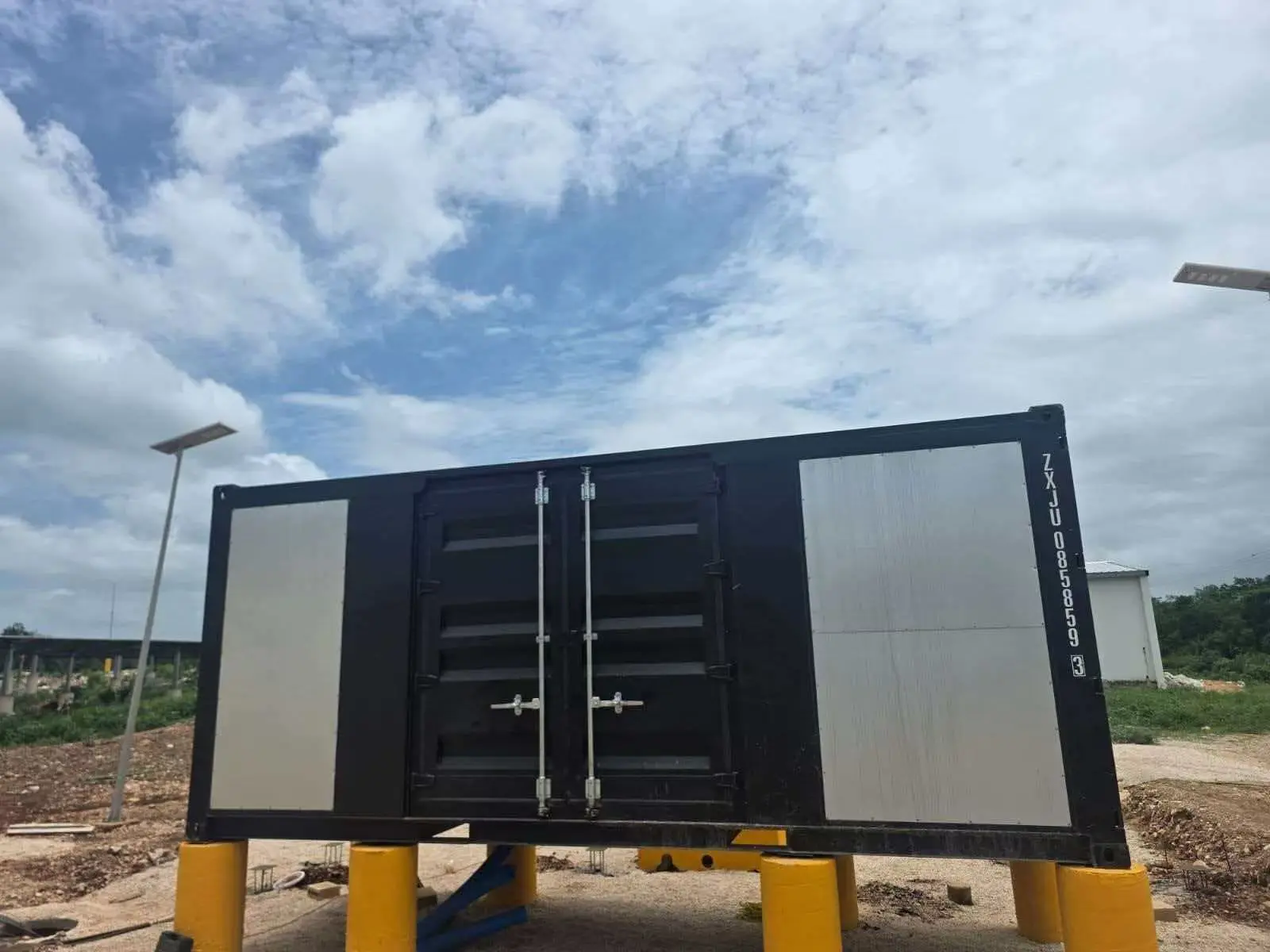

شکل 4: کنٹینر باکس پروڈکٹ کی شکل میں تبدیل ہو گیا۔

معیاری کنٹینرائزڈ یونٹ ڈیزائن جس میں دوہری دروازے تک رسائی کے چینلز اور آسان اندرونی سامان کی خدمت کے لیے سائیڈ مینٹیننس پینلز شامل ہیں۔ کمپارٹمنٹلائزڈ وینٹیلیشن ڈھانچہ واٹر پروف اور ڈسٹ پروف تحفظ فراہم کرتے ہوئے زیادہ سے زیادہ گرمی کی کھپت کو یقینی بناتا ہے، جس سے یہ میگا واٹ پیمانے کے فوٹو وولٹک پاور پلانٹس میں مرکزی سٹیپ اپ اور گرڈ کنکشن ایپلی کیشنز کے لیے موزوں ہے۔

پروجیکٹ کے مارکیٹ فوائد

1.پہلے سے تیار شدہ مربوط ترسیل: تمام آلات کو فیکٹری میں پہلے سے اسمبل اور ٹیسٹ کیا جاتا ہے، جس سے غیر ملکی سائٹ پر تعمیرات اور کمیشن کے وقت میں نمایاں کمی آتی ہے، مجموعی طور پر پراجیکٹ کی ترسیل کے چکر کو مختصر کیا جاتا ہے، اور عام ٹھیکیدار کے لیے مزدوری کی کل لاگت کم ہوتی ہے۔

2. پوری صنعتی زنجیر میں سپلائی کی جامع صلاحیتیں موجود ہیں، جن میں ٹرانسفارمرز، سوئچ گیئر کیبنٹ، کرنٹ ٹرانسفارمرز، پروٹیکشن ریلے، اور انورٹر کیبنٹ شامل ہیں جو کہ متحد تکنیکی معیارات کے تحت اندرون خانہ تیار کیے گئے ہیں، اسپیئر پارٹس اور آلات کی دیکھ بھال کی آسان خریداری کو یقینی بناتے ہیں۔

3. اشنکٹبندیی آب و ہوا کے لیے اپنی مرضی کے مطابق، یہ حل خاص طور پر تھرمل مینجمنٹ، نمی کے خلاف مزاحمت، اور سنکنرن مزاحم ڈھانچے کو بہتر بناتا ہے جو لاطینی امریکہ کے گرم اور بارش کے حالات کے مطابق بنائے گئے ہیں، جو عام آپریشنل چیلنجوں جیسے کہ زیادہ درجہ حرارت کی وجہ سے آلات کی بندش اور آؤٹ ڈور پاور پلانٹس میں زنگ لگنے سے مؤثر طریقے سے نمٹتے ہیں۔

4.مقامی گرڈ کی تصریحات کے مطابق، اس کے مجموعی پیرامیٹرز میکسیکو کے برقی معیارات پر پورا اترتے ہیں، مقامی پاور کمپنیوں کے ذریعے براہ راست گرڈ کنکشن کی منظوری کو فعال کرتے ہیں، اور اسے میکسیکو، وسطی امریکہ، اور کیریبین خطے میں فوٹو وولٹک توانائی ذخیرہ کرنے کے منصوبوں میں نقل اور تعیناتی کے لیے موزوں بناتے ہیں۔

پروجیکٹ کا خلاصہ

یہ میکسیکن انٹیگریٹڈ فوٹو وولٹک اور انرجی سٹوریج پری فیبریکیٹڈ سب سٹیشن پروجیکٹ ایک ماڈیولر، جامع پاور ڈسٹری بیوشن سلوشن کو استعمال کرتا ہے جو خاص طور پر خطے کی اشنکٹبندیی، گرم، اور برساتی آب و ہوا کے لیے موزوں ہے، جس میں نمی کی مزاحمت، گرمی کی کھپت، اور سنکنرن کے تحفظ میں خصوصی بہتری کی خاصیت ہے۔ سائٹ پر تیزی سے تنصیب کے ساتھ فیکٹری پری فیبریکیشن کو یکجا کرنے والے تعمیراتی نقطہ نظر کو استعمال کرتے ہوئے، یہ فوٹو وولٹک الٹا، موجودہ مجموعہ اور تقسیم، اور گرڈ کنکشن کے لیے وولٹیج بڑھانے کا مکمل سلسلہ انضمام حاصل کرتا ہے۔ یہ حل اعلیٰ معیاری کاری کو ظاہر کرتا ہے اور لاطینی امریکہ میں اشنکٹبندیی قابل تجدید توانائی کے پاور اسٹیشنوں کے لیے ایک بینچ مارک کیس کے طور پر کام کرتا ہے، جو بیرون ملک پی وی اور انرجی اسٹوریج ٹرنکی کلائنٹس کو فروغ دینے کے لیے موزوں ہے۔
